Инфракрасный модуль декодирования инфракрасная беспроводная связь NEC код приема

Инфракрасный модуль декодирования инфракрасная беспроводная связь NEC код приема

Моднявка = ckeditor

Эффект представления видео (старая версия):

\

http://v.youku.com/v_show/id_XNjIwMjk4ODUy.html

\

-----------------------------------------------------------------

\

Может изменить направление расположения иглы、Получите и настройте, установите。Товарный вид чипа, Обратитесь в службу поддержки клиентов!

\

ДругоеYes3.3VВерсия питания, свяжитесь со службой поддержки клиентов, чтобы получить комментарии.

\

------------------------------------------------

\

Версия для записи:

\

1 、 2013-08 V1.0Brand новые полки

\

2. 2019-05 V3.0Newly added2A группа инфракрасных излучателей может быть подключена параллельно.

\

3. 2019-09 V3.03New рост с помощью функции передачи сигнала 。

\

\

Модель:YS-IRTM

\

Технические характеристики:2.7x1.7x1.3CM

\

Напряжение питания:DC 5V

\

Блок питания • сила тока:> 100MA

\

Потребляемая мощность в режиме ожидания:About17.5MA

\

Работа Потребляемая мощность:About17MA

\

Режим связи:Последовательный порт связи (5 В TTLlevel)

\

Запуск расстояние:6-10rice (в зависимости от разницы окружающего света и ситуации трансивера, есть отклонение)

\

Дальность связи:6-10rice (связанные с мощностью передающего оборудования)

\

Ссылка: //pan.baidu.com/s/1AsHN41wReGBXtYQ3v5y5vA \ код извлечения: gmc3

\

\

Один 、 описание функции

1. Функция инфракрасного излучения

2. Функция инфракрасного кодирования.

3. Расширенный интерфейс с инфракрасным излучателем.

4. С функцией последовательной связи, уровень связи is5V TTL 。

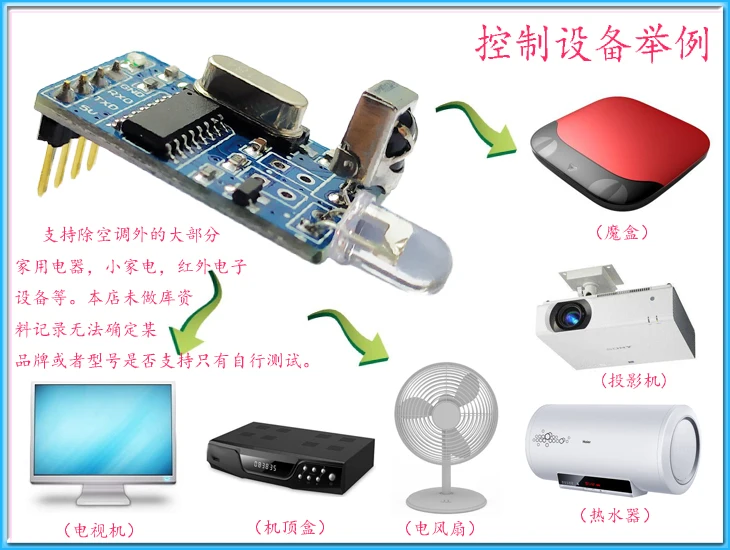

5. Контроллер 99% инфракрасного формата устройства, например, большинство телевизоров, телеприставка, DVD, электрический вентилятор и другое электрооборудование.

6. Поддержка чипа кодирования: (стандартные чипы кодирования следующие: uPD6121, uPD6122, TC9012 и множество совместимых типов пленки ядра, как PT2221, PT2222, SC6121, SC6122, SC9012 ждать)

7. Он может использоваться в качестве инфракрасной беспроводной передачи данных, передачи данных, инфракрасного управления и других функций

8. Скорость передачи данных по умолчанию to9600bps, набор последовательного порта to4800, 19200, 57600bps 。

9. Поддержка повторяющейся передачи кода, вы можете нажать и удерживать громкость в течение длительного времени +-или быстрый эффект кнопки вперед.

Два 、 область применения

Умный дом студента электронный дизайн инфракрасного к беспроводному интеллектуальному промышленному оборудованию управления

Mp3контроллер дистанционного инфракрасного управления инфракрасного декодирования оборудования электронный Строительный блок Комплект

Электронное оборудование беспроводное к инфракрасному дизайну инфракрасное кодирующее оборудование интеллектуальное автомобильное дистанционное управление

Три. Описание формата инструкции

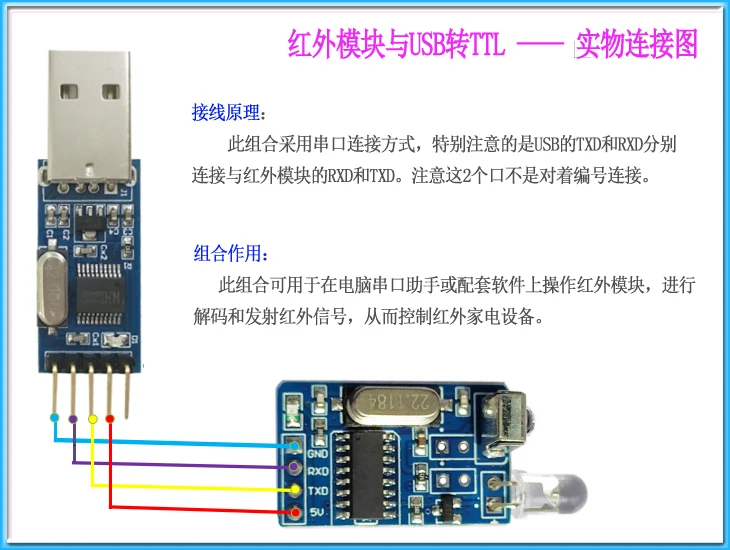

Четыре. Схема подключения

Пять 、 способ использования

Использование этого модуля очень просто, давайте объясним его с электронными и неэлектронными majors:

Электроника Специальность:

Только нужно использовать информацию о последовательной связи одного микрокомпьютера, отправить указанную команду через последовательный порт для передачи модуля управления; Работа инфракрасного кода через режим приема последовательного порта, получите информацию о кодировании дистанционного управления.

Декодирование: не нужно отправлять инструкции при декодировании, просто возьмите головку приемника модуля выравнивания дистанционного управления и нажмите, в это время, последовательный порт модуля выводит инфракрасный код.

Код (запуск): при кодировании, он должен отправить инструкции в соответствии с определённым форматом, отправить через компьютер или SCM серийный instruction инструкция, соответствующий кодированный инфракрасный сигнал может быть восстановлен.

Используйте этот инфракрасный трансивер, мы можем сделать инфракрасную передачу данных и контроль, покупатель 2set может завершить работу отправки и получения.

Неэлектронный основных:

Если вы не знаете SCM, вы можете использовать ourUSBturnTTLControl другие устройства с компьютером, после подключения цепи, верхняя компьютерная программа может просто отправить и получить инструкции, воплотите в жизнь функцию кодирования и декодирования.

1. Нецинфракрасная кодека модуль 1 блок

(Примечания: Этот модуль обычно должен использовать usbturnttl, DuPont линии и другие аксессуары, пожалуйста, выберите свой собственный)

1. Может ли управлять (или декодировать) телевизор, кондиционер и другие бытовые приборы?

Ответ: Этот модуль isNECCodec модуль, только supportneckended оборудование, мы не уверены, какие приборы имеют кодировку, он не предназначен для управления приборами. В основном для электронных профессиональных customersDIYapplication 。

2. Могу ли я выводить высокий и низкий уровень?

Ответ: Этот модуль является последовательной связью, без морейомута, нужно комбинировать один чип или другие серийные устройства для отправки и получения данных, осуществить функцию инфракрасного беспроводного управления.

3. Могу ли я использовать функцию инфракрасного барьера? Можем ли мы запускать ряд данных?

Ответ: Этот модуль не может использоваться для инфракрасной барьерной функции, инфракрасное излучение и прием независимы друг от друга и не могут работать в то же время; этот модуль не может отправить строку данных одновременно, может быть отправлен только в тайма5 байт, но он может быть отправлен несколько раз в ряд, пока данные не будут отправлены.

4. Нет ли основы для использования? Есть ли у вас поставщик или тестовая программа?

Ответ: без основания, этого не достаточно; Этот модуль требует последовательной функции связи, такой как SCM или компьютер, byTTLlevel, электронные знания, источник модуля и тестер не предоставляются, поскольку разные одночиповые компьютеры имеют различные тестовые коды, и это просто серийная коммуникационная программа, вы можете найти свою собственную SCM последовательную коммуникацию через Baidu или другие способы изменения программирования.
