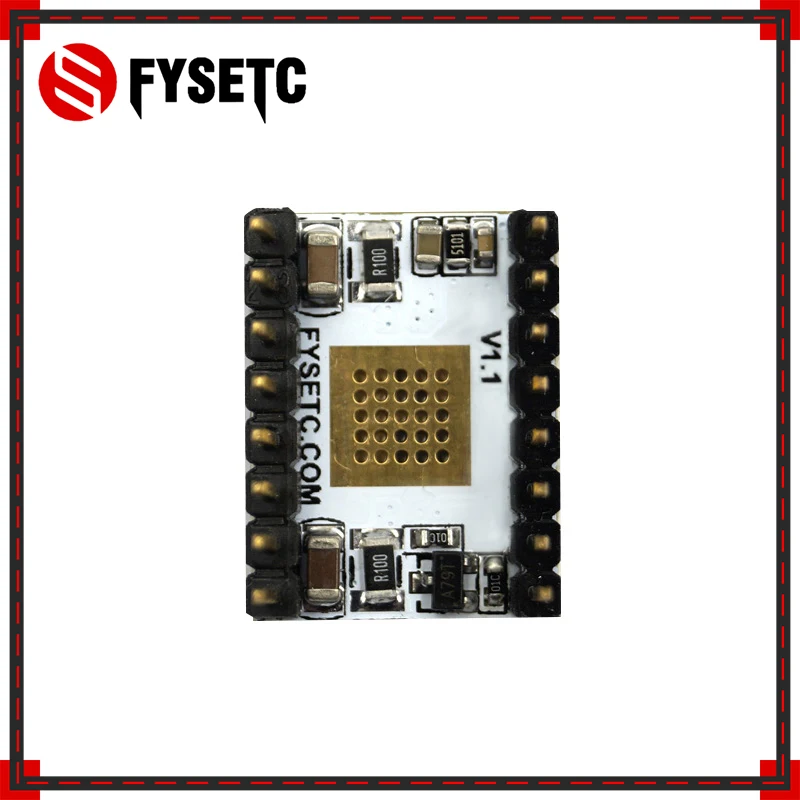

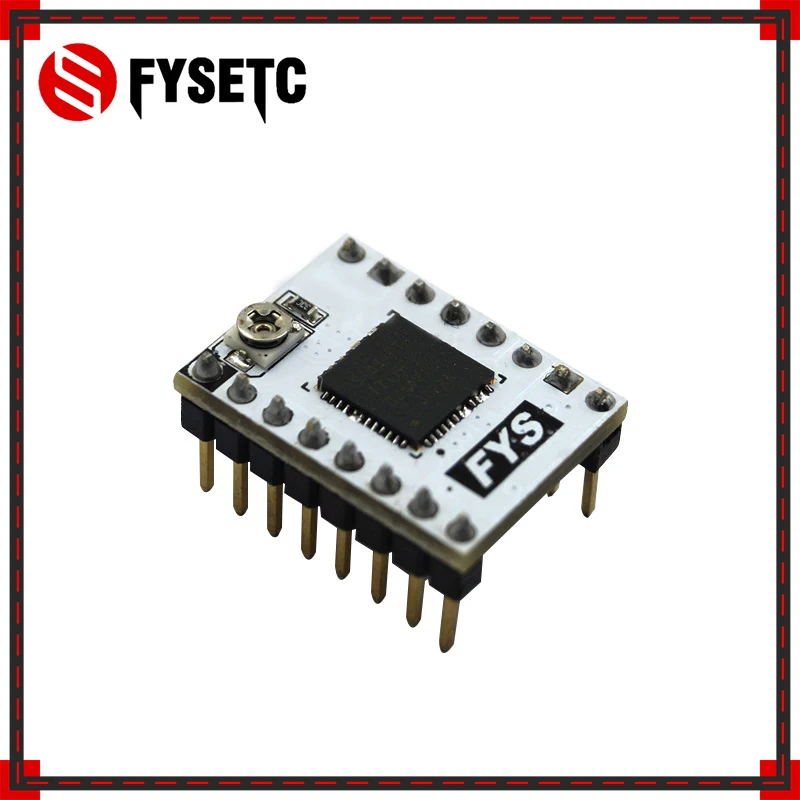

Stepstick S109 3D принтер 1 шт. Драйвер шагового двигателя TB67S109 совместим с 57 шаговыми

Stepstick S109 3D принтер 1 шт. Драйвер шагового двигателя TB67S109 совместим с 57 шаговыми

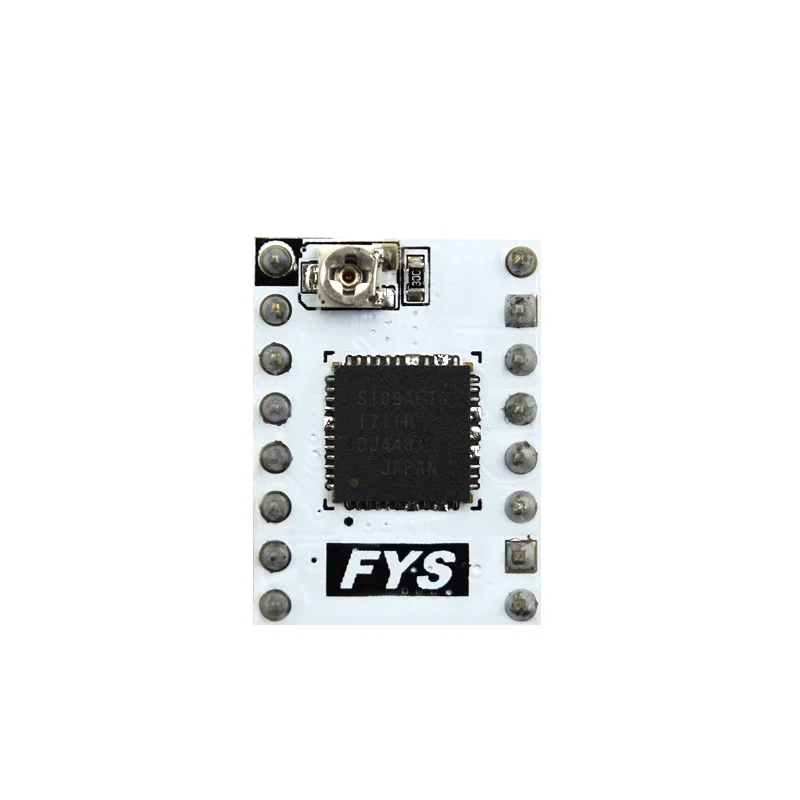

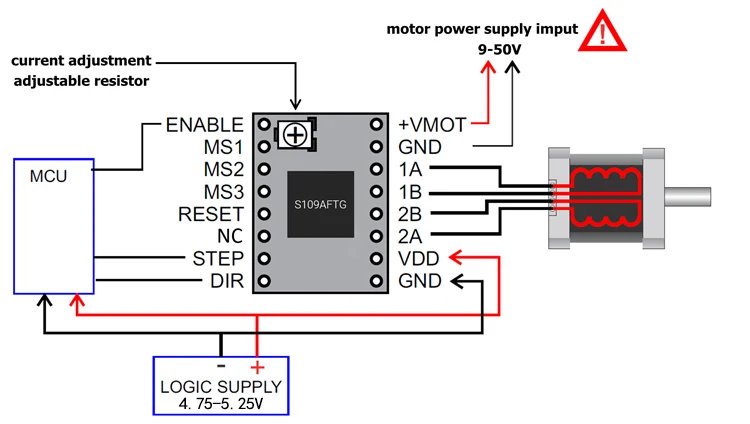

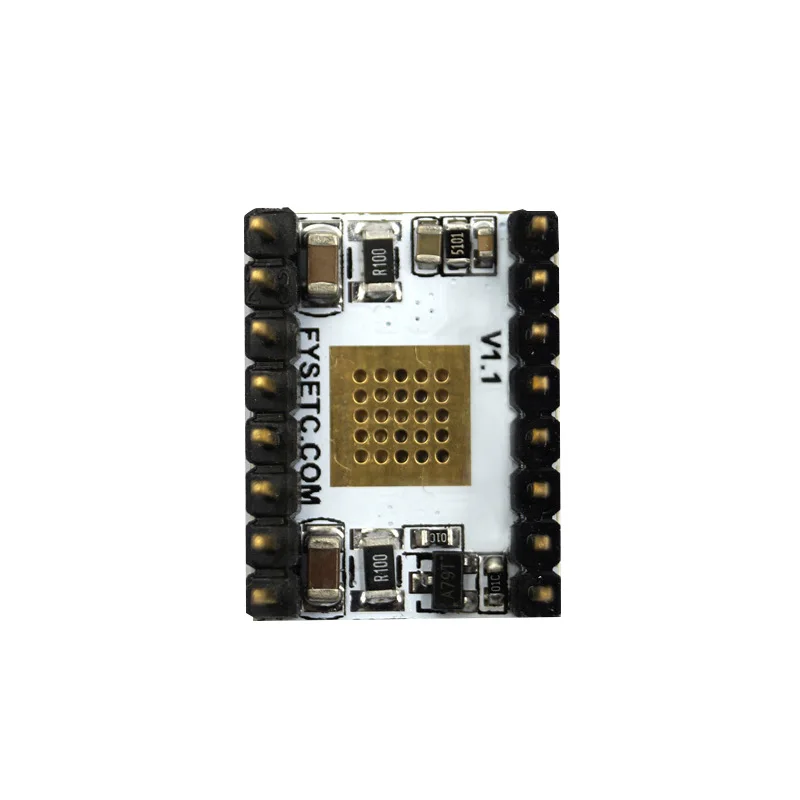

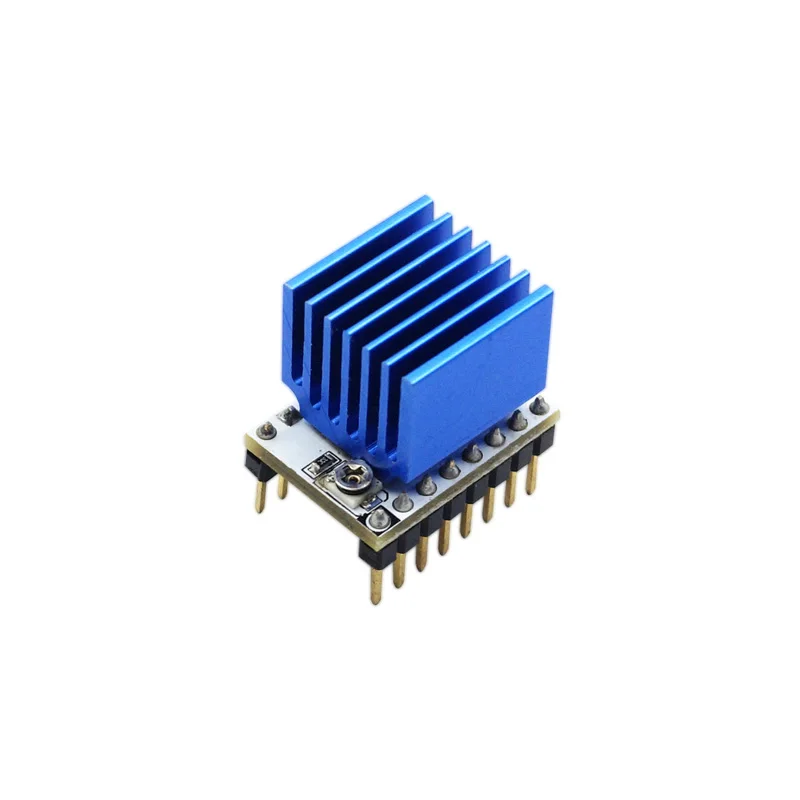

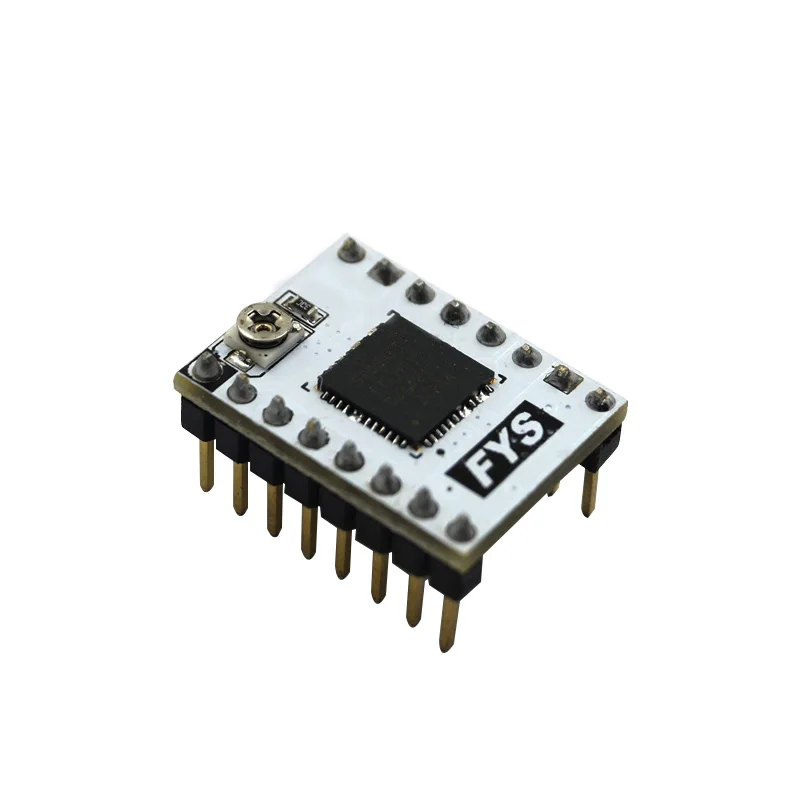

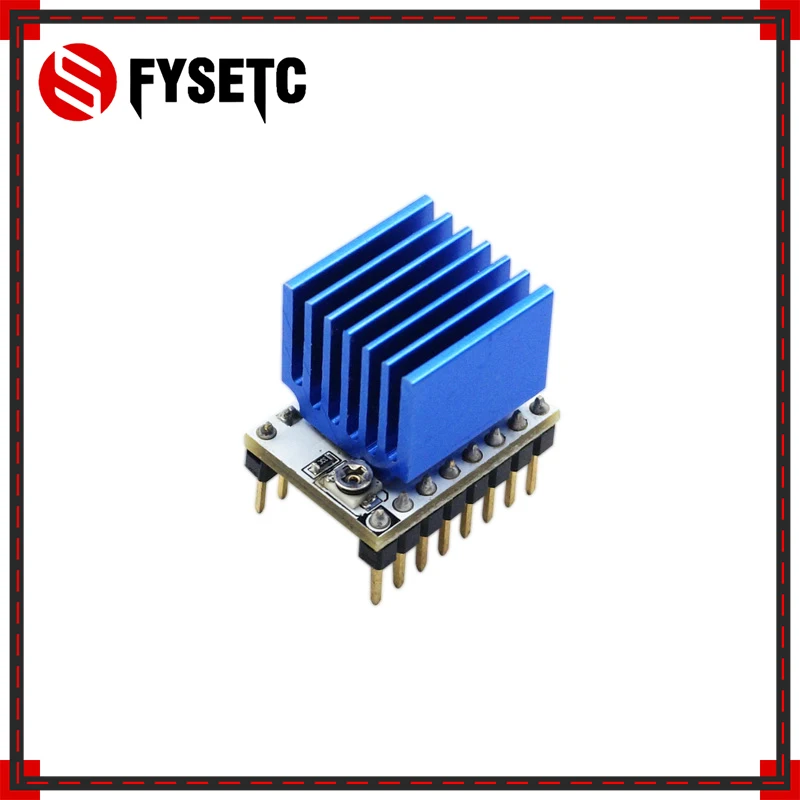

1 шт. 3D принтер Stepstick S109 Драйвер шагового двигателя TB67S109 совместим с 57 шаговым двигателем/Pololu pin definition VS LV8729 Драйвер S109 основан на чипе шагового двигателя Toshiba TB67S109. Он использует четыре слоя толстой меди осадков PCB с автоматической обработкой пластырей. Этот драйвер использует интерфейс управления indexer (DIR / STEP). Максимальный ток драйвера может достигать 4А. Он может управлять 57 шаговым двигателем, совместимым с определением pin Pololu. Основные функции: 1. Используйте четыре слоя толстой меди, осажденной Золотой печатной платы. 2. Возможны полный шаг, половина шага, 1/4, 1/8, 1/16, 1/32 шаг. 3. Максимальное входное напряжение: 50 в; Максимальный выходной ток: 4A (при хорошем состоянии рассеивания тепла). 4. Оснащен большим радиатором для лучшего эффекта охлаждения. 5. Высокая эффективность управления током двигателя (Что касается передовой динамической гибридной амортизации ADMD, технологии ADMD, ее входной ток может быть отслежен более тесно, чем традиционный смешанный режим затухания, таким образом, он может осуществлять высокоскоростное управление двигателем в условиях высокой скорости.) 6. Встроенный чип, схема обнаружения ошибок: Тепловое выключение (TSD), выключение по току (ISD) и питание при сбросе (POR). Внимание: Пожалуйста, будьте уверены, чтобы установить радиатор и воздушное охлаждение. Не запускайте его без охлаждения в течение длительного времени. 1. Драйвер является статическим чувствительным, пожалуйста, будьте осторожны во время использования. Это лучше, чтобы удалить посылка в тех случаях, когда вы используете его. Пожалуйста, вставьте его на материнскую плату в правильном направлении, чтобы избежать повреждения драйвера и материнской платы. 2. Пожалуйста, выключите источника питания в тех случаях, когда вы подключите/отключите драйвер. 3. Драйвер будет очень горячим на работе. Пожалуйста, держите его подальше, чтобы избежать каких-либо ожогов. 4. Убедитесь, что радиатор не соприкасается с штифтом драйвера или любым другим проводящим положением. Максимальная ограниченная Регулировка тока: Ограничения по току можно регулировать путем измерения VREF и регулируемого сопротивления (пожалуйста, проверьте схему проводки). Подключите Вольтметр + к VREF, [-] к GND и прочитайте значение. S109 использует токочувствительный резистор 0,10 Ом, поэтому лимиты тока можно рассчитать следующим образом: Предел тока = VREF x 2

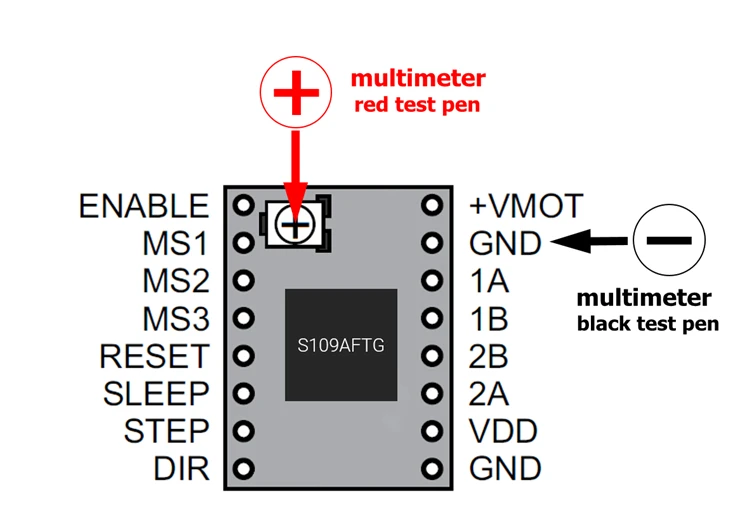

Пожалуйста, не превышайте текущее значение тока двигателя, или двигатель и драйвер двигателя будут перегреваться или даже повреждены.
