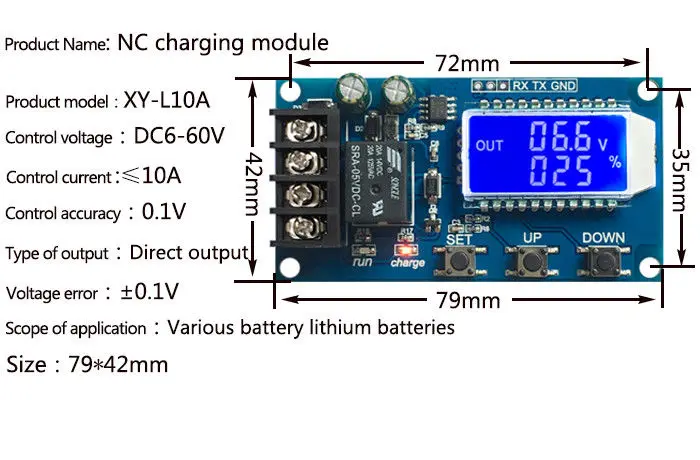

Особенности:
Модуль основные характеристики:
1. Поддерживает свинцово-кислотные батареи и действующий аккумулятор, диапазон напряжения: 6 В ~ 60 В;
2. Может отображать напряжение, % батареи, время зарядки одновременно через ЖК-экран;
3. Функция очень мощная, обеспечивает автоматическое управление зарядкой,
Время контроля заряда, также может настроить и загружать соответствующий параметр через последовательный порт;
Функция Описание
1.Функция автоматического контроля заряда:
Настраивая Вольт-привет: «верхний» Вольт-ли: «Нет»; Когда напряжение батареи ниже Вольт-ли: «нет», реле подключается, зарядное устройство начинает заряжать аккумулятор; когда напряжение аккумулятора до Вольт-привет: «up'», реле ограничено, и автоматическая зарядка была выполнена один раз;
2.Функция контроля времени зарядки:
Как включить время функция управления?
После входа в набор параметров, установите параметр op без zero, затем включите функцию контроля времени, op параметр по умолчанию: -- h, по умолчанию функция контроля времени не включается;
После открытия функции управления временем (OPНе нулевой), когда напряжение батареи ниже, Вольт-LI'Dn', Зарядное устройство стало заряжать аккумулятор, система начала заряжать часы; Во время времени напряжение батареи ≤ Вольт-привет'Вверх', Отсоедините реле; ЕслиOPВремя вверх, напряжение батареи по-прежнему ниже, Вольт-LI'Dn', Реле поддерживает проводимость, автоматически закрывает функцию контроля времени зарядки и мигаетH:ERЧтобы уведомить пользователя, неразумная установка параметров времени; Нажмите любой ключ, чтобы остановить мигание;
Примечание: Формат времени: 00:59 (00 часов, 59 минут) Максимальное время-99:59, что составляет 100 часов.
3.Функция загрузки последовательных данных и настройки параметров:
Система поддерживает загрузку данных UART и настройку параметров
UART:115200,8,1
Cmd | Func |
На | Реле позволяют открыть |
Off | Реле выключены для открытия |
Старт | Начните загрузки данных |
Stop | Единый загрузки данных |
Прочитать | Прочтите настройки param |
Dw10.0 | Набор в-ли: 'dn' |
Up20.0 | Набор в-привет: 'up' |
Xx: xx | Установите время зарядки OP 00:00 время остановки зарядки |
Формат сообщений для загрузки данных:
Батарея напряжение + Батарея процентов + время зарядки + статус заряда 12,0 V,020%,00:10,OP
Настройка параметров
А) нажмите и удерживайтеНаборКлюч для входа в интерфейс настройки;
B) переключите параметры, которые вы хотите задать, при помощи короткого нажатияНабор;
C) после выбора параметров, может быть, установленные вВверх/внизКлавиша, поддерживающая короткое нажатие, длинное нажатие (быстрое увеличение или уменьшение); Для установки других параметров, повторите шаг b, c);
D) после установки всех параметров нажмите и удерживайте нажатой кнопку set, чтобы выйти из строя и сохранить;
TКлючевое Описание функции:
В интерфейсе Run (основной интерфейс):
Короткое нажатиеНаборКнопка для отображения текущего набора параметров; Короткое нажатиеВверхКнопка, переключение отображения доли заряда и времени зарядки;
Короткие ПрессВнизКнопка, выберите включить/выключить реле, если реле может быть закрыто, будет отображаться как напоминание;
Нажмите и удерживайте кнопкуВверхКнопка, переключатель низкого уровня мощности
ВКЛ: без работы в течение 10 минут, выключение подсветки
Выключение: подсветка Всегда яркая
Нажмите и удерживайте кнопкуНаборНажмите и укажите настройки параметров.
Подсчет процентного напряжения:
Процентное напряжение = Напряжение батареи/(Вольт-HI - volt-LI)
Дополнительные Особенности
A) функция записи времени зарядки: не открывайте контроль времени зарядки, продукт будет записывать Полное время, когда интерфейс времени входа, мигающий дисплей, время зарядки, И затем откройте интерфейс дисплея времени выхода или следующую зарядку (проводимость реле), когда пусто;
B) Автоматическое обнаружение параметров: когда параметры установлены, выход, если Вольт-лиDn③ Вольт-приветВверх, Система будет мигать"Ошибиться"Как напоминание;

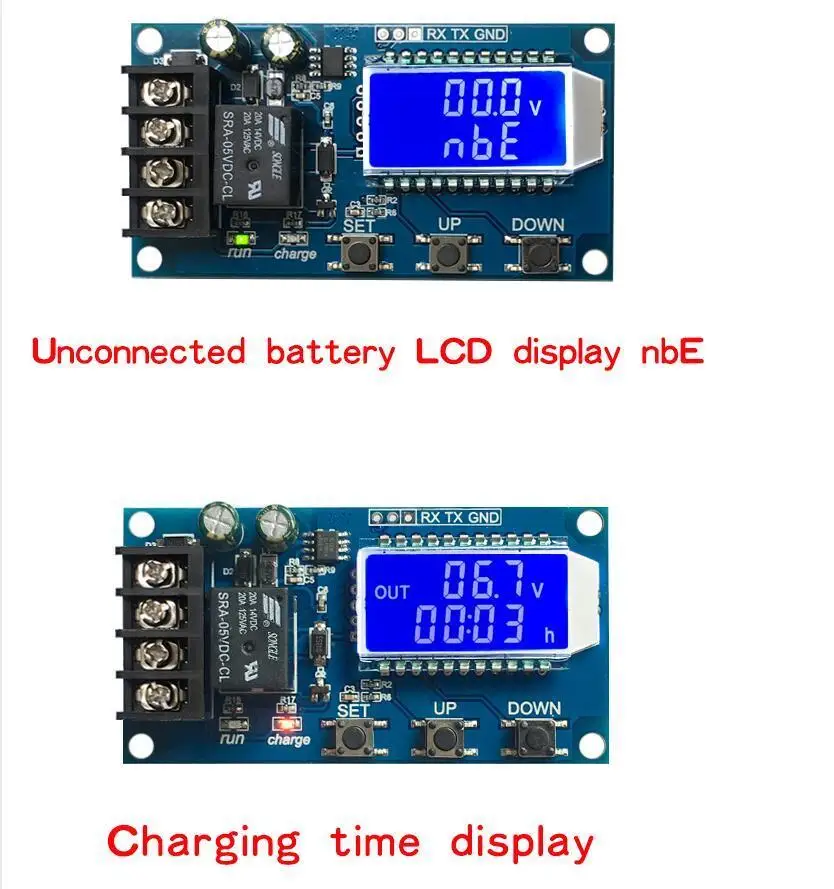

В) обнаружение доступа к батарее: этот продукт, подключенный к батарее, если он не подключен к батарее, система будет отображаться в ссылке вниз"NbE"Как напоминание
Анализа распространенных ошибок
В: сколько подходит для использования на уровне V? Сколько В напряжения подходит этот модуль?
Ответ: этот раздел подходит для минимального размера 6 в, высочайшего диапазона напряжения 60 в, максимальный уровень расходов 48 В, потому что аккумулятор 48 В, полный электроэнергии в 60 в, И затем высокая температура, если ваш аккумулятор выше 48 в, пожалуйста, выберите другой раздел.
В: Питание следующих электрических приборов треснуло! Светодиодный проблесковый?
О: это потому, что ваш ток зарядки слишком велик, или емкость аккумулятора слишком маленькая, чтобы вызвать питание, чтобы сразу достичь лимита напряжения, релейного отключения, отключения, напряжение и быстро опускается до низкого напряжения, и начинает зарядку, цикл, На данный момент вы хотите, чтобы уменьшить зарядный ток никель-металл-только линия, как правило, зарядный ток никель-металл-это емкость аккумулятора очень 1 до 1,5, как, например, 20AH аккумулятор зарядный ток никель-металл-как правило, около 2-3a! Обратите внимание, что большой ток заряда приведет к ускоренному старению батареи, набору барабанов и даже взрывам!
В: какой режим управления? Можно ли заряжать автоматически? Можно ли использовать боковую зарядку? Можно ли ограничиться потоком?
Ответ: это контроль напряжения, например, набор предел напряжения 12,0 V, напряжение до 14,5 V, напряжение заряда до 14,5 в эту стоимость в счете-фактуре, отключение питания, напряжение до 12,0 V реле закрыто и начнёт заряжаться, может быть заполнен с боковыми, режим управления напряжением только для того, чтобы выключить и открытого типа, Не может ограничиться потоком, ток зарядки полностью зависит от вашего зарядного устройства!
В: входное напряжение 12 В может или не может заряжать батарею 24 В, или входное напряжение 48 В, можно ли заряжать батарею 12 В?
О: это простой контроллер напряжения, только Играйте в роль переключателя, не могу свисать с заряда батареи, поэтому вы хотите, чтобы какой аккумулятор будет готов, какой тип зарядного устройства! Это необходимо!
Посылка содержание
100% Фирменная Новинка
1 X6-60v 10A свинцово-кислотные солнечные Батарея Контроллер заряда для фотоэлектрических систем защиты доска зарядное устройство реле времени 12v 24v 36v 48v Батарея Емкость
