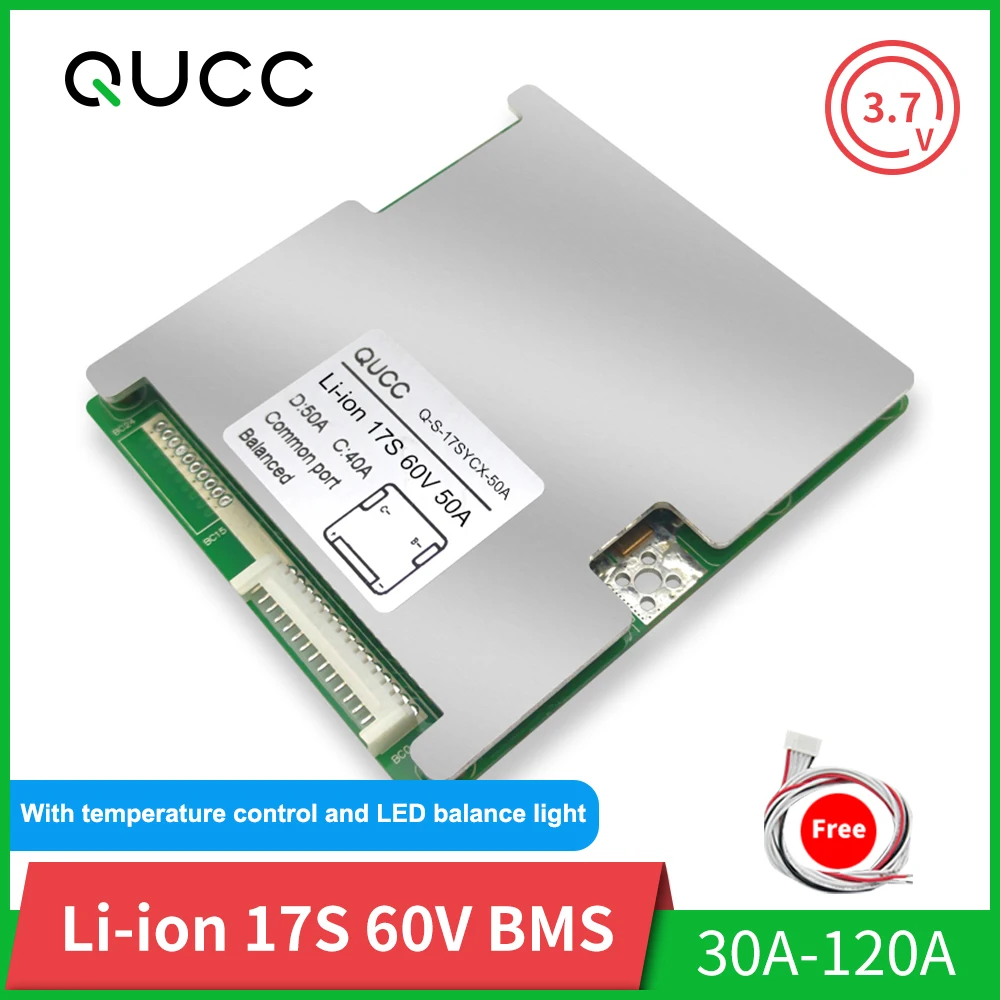

QUCC BMS 17S 60V 30A 40A 50A 60A 80A 100A 120A 18650 балансировочный защитный щит для литиевой батареи с

QUCC BMS 17S 60V 30A 40A 50A 60A 80A 100A 120A 18650 балансировочный защитный щит для литиевой батареи с

Описание товара

Стиль: Qucc 17S BMS (3,7 В Номинальная литий-ионный аккумулятор не для 3,2 В Номинальная LiFePO4)

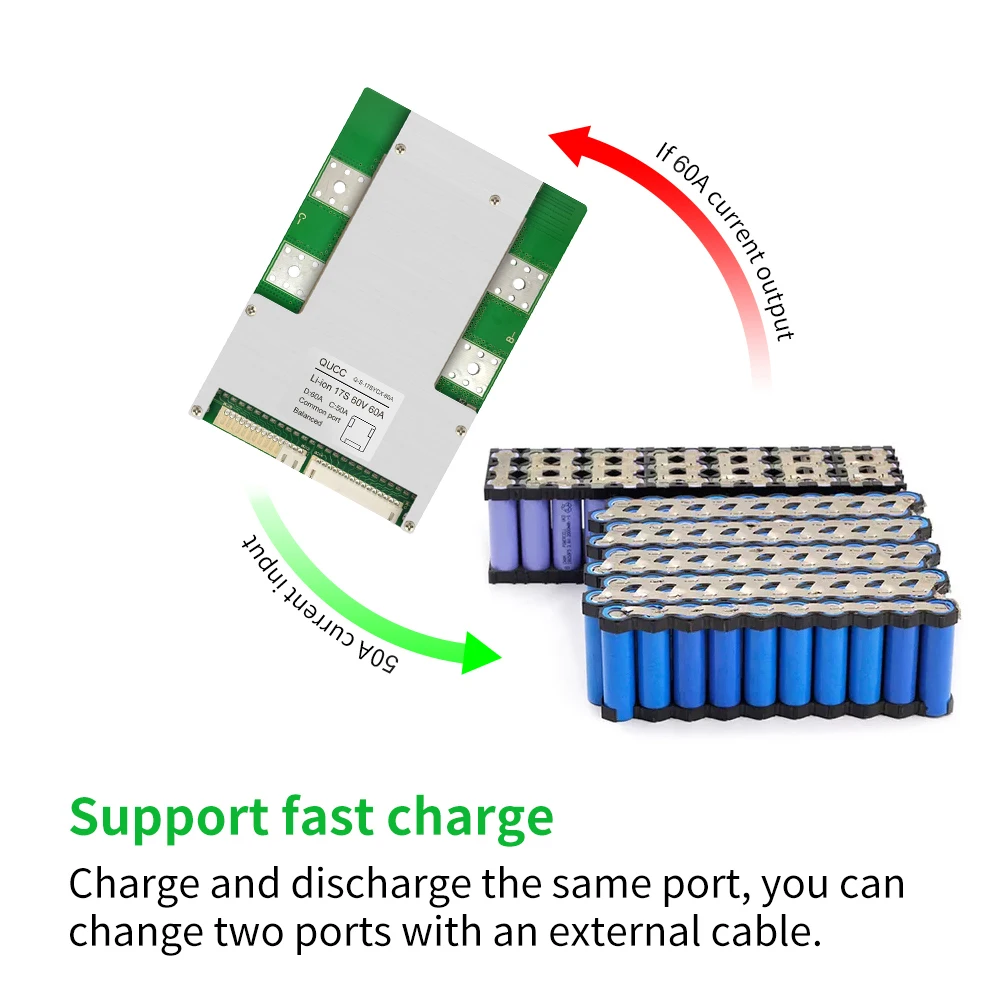

Версия: тот же порт для зарядки/разрядки

Сбалансированная версия: Да

С защитой от температурного контроля: Да

Литий-железо-Номинальное напряжение: 3,6 V/3,7 V

Внутренняя проводящая цепь: <20mΩ

Ток разряда: 30A 40A, 50A, 60A, 80A, 100A, 120A

Напряжение зарядки: 71,4 в

Диапазон рабочих температур: -20 ℃/ + 80 ℃

Ток зарядки: 20A, 30A, 40A, 50A, 60A, 80A, 100A

Сбалансированный ток: 20-30 мА

Преимущество:

1) Импортные IC низкое внутреннее сопротивление MOS, медная полоса перегрузки будет более стабильной, антистатический силикон, плюс алюминиевый радиатор. PCB использует высокое антикоррозионное, пыленепроницаемое, влагостойкое покрытие. Потребление всего устройства составляет менее 50uA.

2) Основные функции: защита от перезарядки, защита от разрядки, защита от перегрузки по току, защита от короткого замыкания, защита от температуры, сбалансированная защита и т. д.

3) при полной зарядке или заряде всех аккумуляторов напряжение будет таким же, что и светодиодный светильник. Очень удобно и безопасно в использовании.

4) Контроль температуры: Контролируйте напряжение батареи и ток цепи зарядки и разрядки от-15 ℃ до 75 ℃ ± 5 ℃ и своевременно Контролируйте включение/выключение текущей цепи. Предотвращает серьезные повреждения батареи в условиях высокой или низкой температуры или потенциальной опасности.

5) Применение: Применение для Номинальное напряжение 3,6 V/3,7 V литиевая батарея, литиевая тройной, литий-полимерный аккумулятор литиевая батарея (lipo), Ii, ионный аккумулятор (в том числе 18650, 26650 перезаряжаемый аккумулятор), двигатель, solar power storeing, Электромобиль, e-bike, e скутер, электрические инструменты, diy Аккумулятор, солнечная энергия, инверторы и другие.

Посылка включает в себя:

1 x BMS

1 х кабель

Руководство по эксплуатации-1 шт.

Теплые советы:

1. Если P-и C-bms находятся на той же стороне, вам нужно только подключиться к C-, и P-является недействительным. (Для 40A-50A)

2. Пожалуйста, не Смешайте хороший аккумулятор и плохой аккумулятор.

3. Возможно отклонение на 1-2 см из-за ручного измерения размера.

4. Если у вас есть какие-либо вопросы, пожалуйста, свяжитесь с нами.

Предназначен для аккумулятора

Выберите соответствующий выходной ток для удовлетворения требований к питанию, Защитите безопасность аккумуляторной батареи во время использования и предотвратите проблемы безопасности, вызванные перегревом.

Вспомогательный сбалансированный

Когда функция баланса срабатывает, сопротивление баланса на BMS будет разрядиться с током 20-30 мА. BMS с балансом эффективно продлит срок службы аккумулятора.

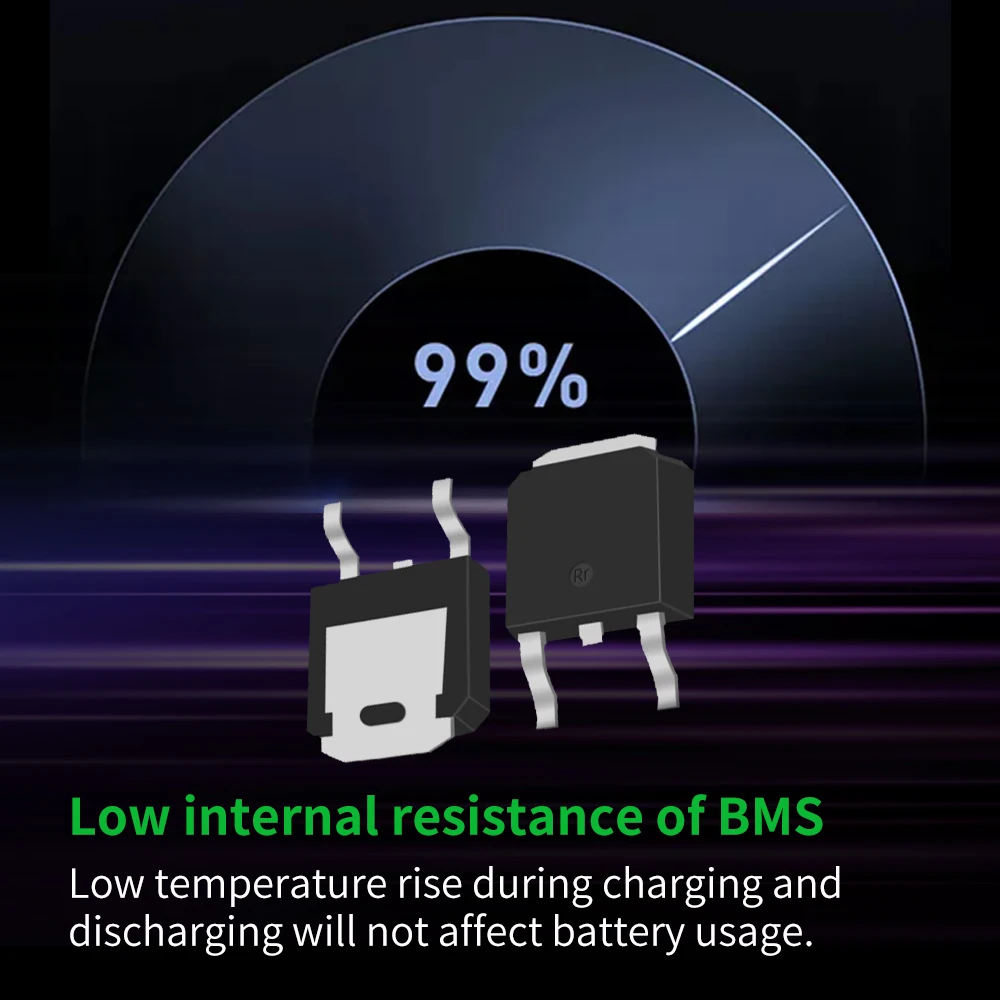

Высокое качество MOS

Все электронные компоненты формируются SMT post сварки для обеспечения эффективного производства и равномерного качества.

Рассеивание тепла

Специальный алюминиевый теплоотвод, эффективно рассеивает температуру до безопасной и стабильной, простой в использовании.

Три распыления краски

Он имеет отличную изоляцию, влагостойкость, сопротивление утечке, ударопрочность, сопротивление пыли, коррозионную стойкость, устойчивость к старению, сопротивление короны и т. д.

Отладка цепи

Каждая модель была дебютирована и протестирована инженерами, чтобы улучшить стабильность продукта, пожалуйста, чувствуйте себя легко, используя его.

Таблица параметров li-ion

❖Charging отрезать

Напряжение обнаружения: 4,25 В ± 0,03 в

Выпуск напряжение: 4,19 V ± 0,05 V

Задержка обнаружения: 1000 мс

❖Discharge отрезать

Обнаружение напряжения: 2,8 V ± 0,1 V

Выпуск напряжение: 2,9 V ± 0,1 V

Задержка обнаружения: 100-1000 мс

❖Auxiliary Сотовый баланс

Включение напряжения: ≥ 4,18 в

Выключение напряжения: <4,18 в

Сбалансированный ток: 20-30 мА

❖Charging напряжения

17S × 4,2 в

❖Discharge ток

30A, 40A, 50A,

60A, 80A, 100A, 120A

❖Charging ток

20A, 30A, 40A,

50A, 60A, 80A, 100A

Cut отключение от перегрузки по току

Ток обнаружения:? * 2,5 раз

Задержка обнаружения: 100 мс

Метод выпуска: Отключение нагрузки

❖Short цепи отрезать

Состояние триггера: внешнее короткое замыкание

Задержка обнаружения: 200uS

Метод выпуска: Отключение нагрузки

♣ Собственного потребления

Потребляемая мощность работы:<50uA

Метод выпуска: Отключение нагрузки

Потребляемая мощность сна:<50μA

❖High температуры отрезать

Зарядка и разрядка: 75 ℃ ± 5 ℃

Способ выпуска: 53 ℃ ± 5 ℃

Объем работы: от-20 ℃ до 80 ℃

Размер изделия

Гарантируем безопасность перегрузки по току и разумный размер.

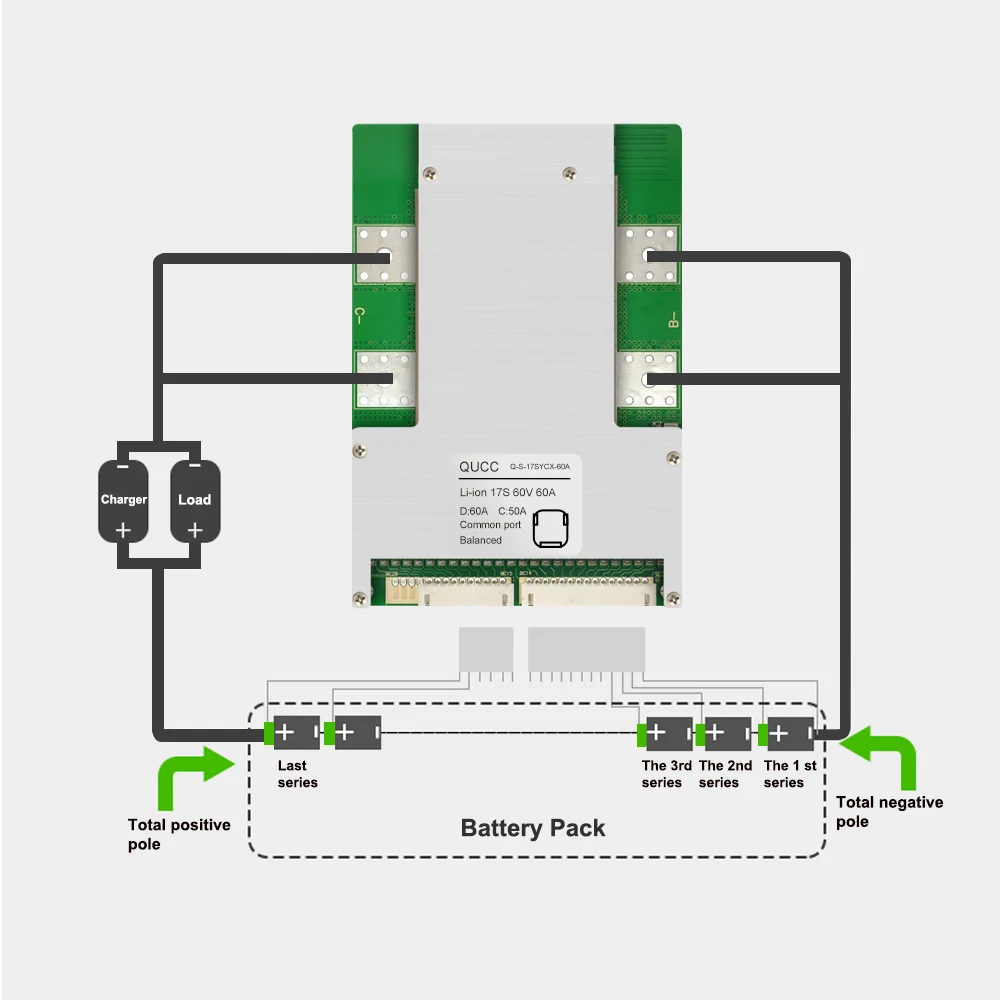

Схема проводки

Проверка качества

Изделие было протестировано перед отправкой.

В: когда включена функция баланса?

О: это зависит от аккумулятора, чтобы достичь баланса напряжения, литий-ионный аккумулятор баланс обнаружения напряжения 4,18 в.

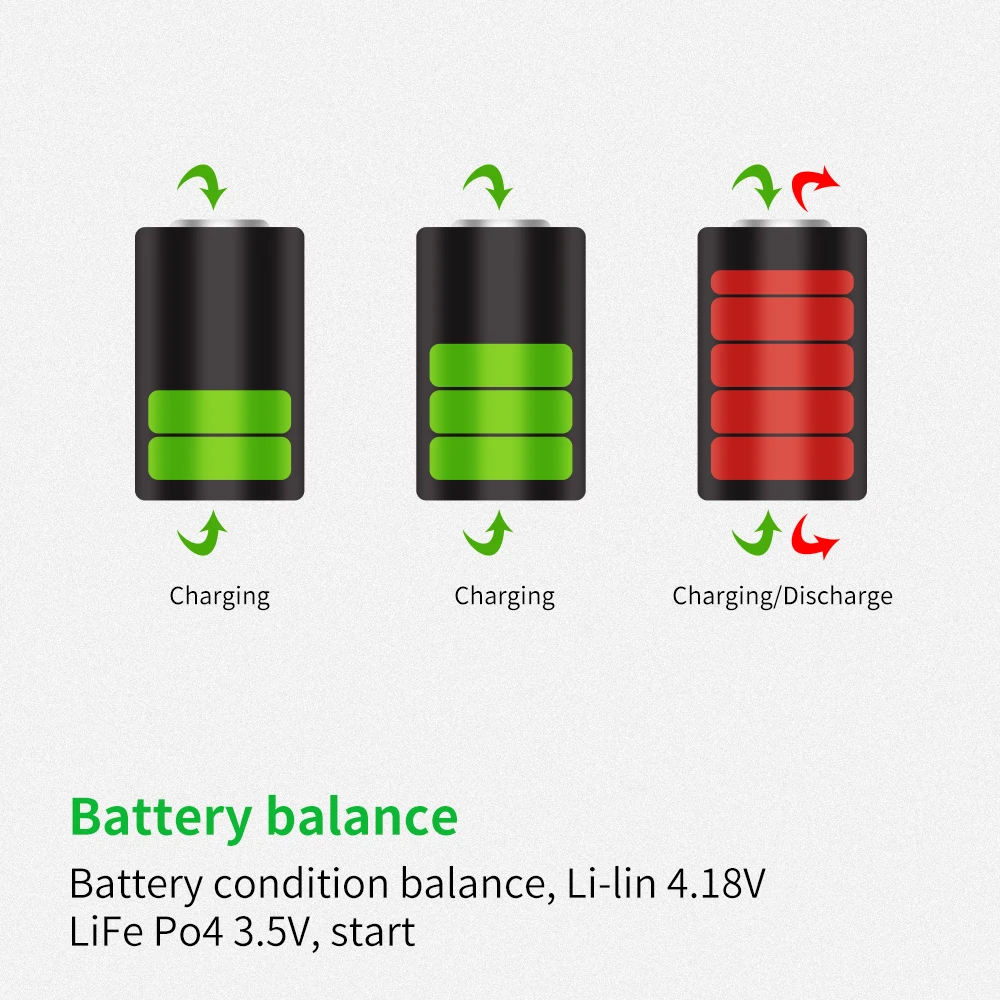

Принцип Balace:

1. Любое Напряжение ячейки достигает 4,18 в, оно будет заряжаться и разряжаться одновременно.

2. Если напряжение ячейки не достигает 4,18 в, оно будет заряжено только и не разряжается.

3. Любому мобильному напряжение превышает 4,2 V или более будет выключен для защиты и все клетки автоматически прекратит зарядку.

В: почему баланс светильник не включается?

О: Пожалуйста, проверьте, достигает ли напряжение ячейки защитного напряжения зарядного устройства.

Если вы обнаружите, что напряжение достигло напряжения зарядного устройства, но оно еще не достигло напряжения защиты BMS, поэтому баланс светильник не будет включен. Вы можете измерить, достигает ли Напряжение каждой ячейки значения балансового напряжения.

В: Какова связь между емкостью аккумулятора (AH или mAH) и током BMS (A)?

О: нет прямой связи между емкостью аккумулятора и током BMS, большая емкость не означает большой ток, но полагайтесь на постоянный ток, то есть, если ваш двигатель мощный, вы должны выбрать высокий ток BMS, он не зависит от емкости аккумулятора.

В: какой тип зарядного устройства я должен выбрать?

О: литиевая батарея должна выбрать конкретное зарядное устройство, не используйте зарядное устройство leadacid для литиевой батареи, для зарядного устройства leadacid может быть MOS с защитой от поломки высокого давления, которая не защитит BMS от перезарядки.

LiFePO4 напряжение зарядного устройства = количество шнуров батареи X 3,65 в, в то время как литий-ионный аккумулятор зарядное напряжение = количество шнуров Батареи X 4,2 в

Теплые наконечники

1. Пожалуйста, будьте осторожны при установке, чтобы избежать короткого замыкания.

2. Не удаляйте и не заменяйте компоненты защитной панели самостоятельно.

3. Плата защиты литиевой батареи с различным напряжением не может быть смешана. Например, литий-ионные BMS не могут использоваться для Lifepo4.

4. Ток заряда и разряда не может превышать номинальное значение.

5. Пожалуйста, не меняйте печатную плату.

6. Пожалуйста, используйте защитную головку в указанном диапазоне рабочих температур и Обеспечьте хорошую теплоотдачу вокруг защитной панели.

7. Параметры дизайна и условия использования должны наблюдаться во время использования, потому что неправильное использование повредит цепь.
