Описание товара

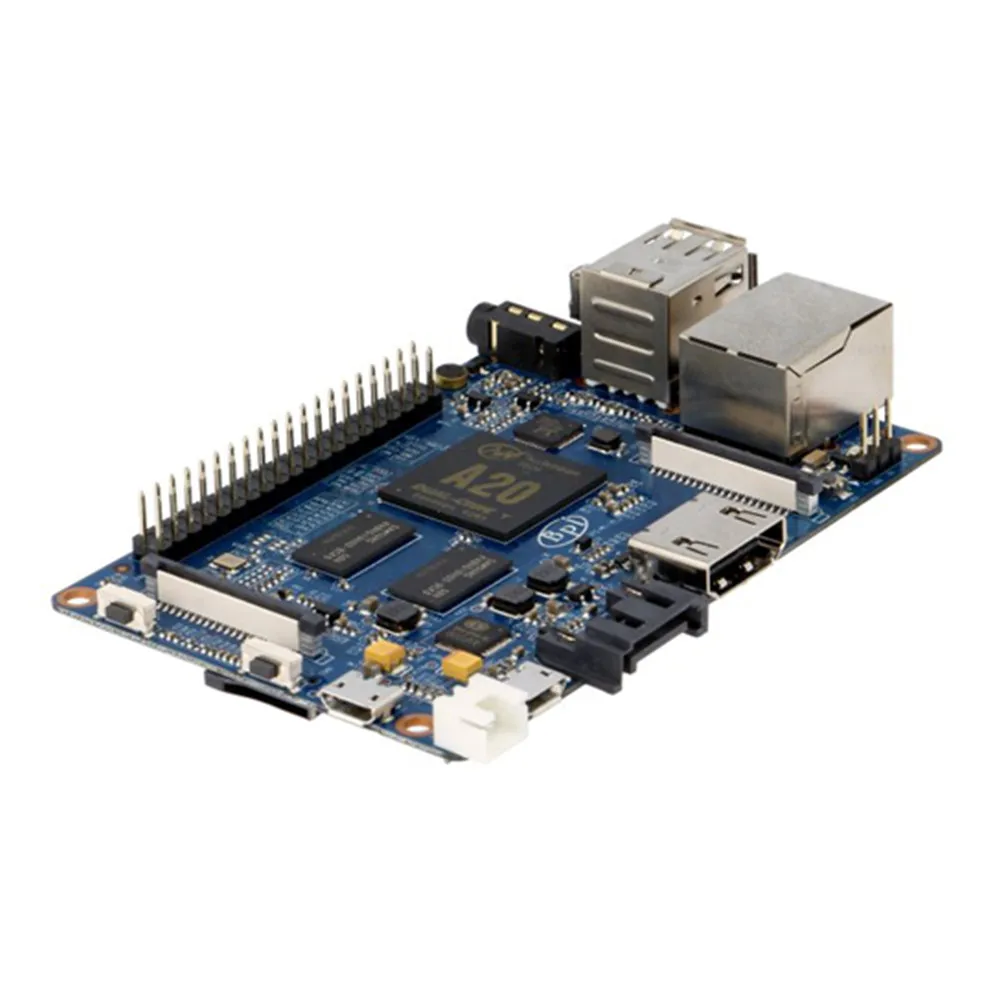

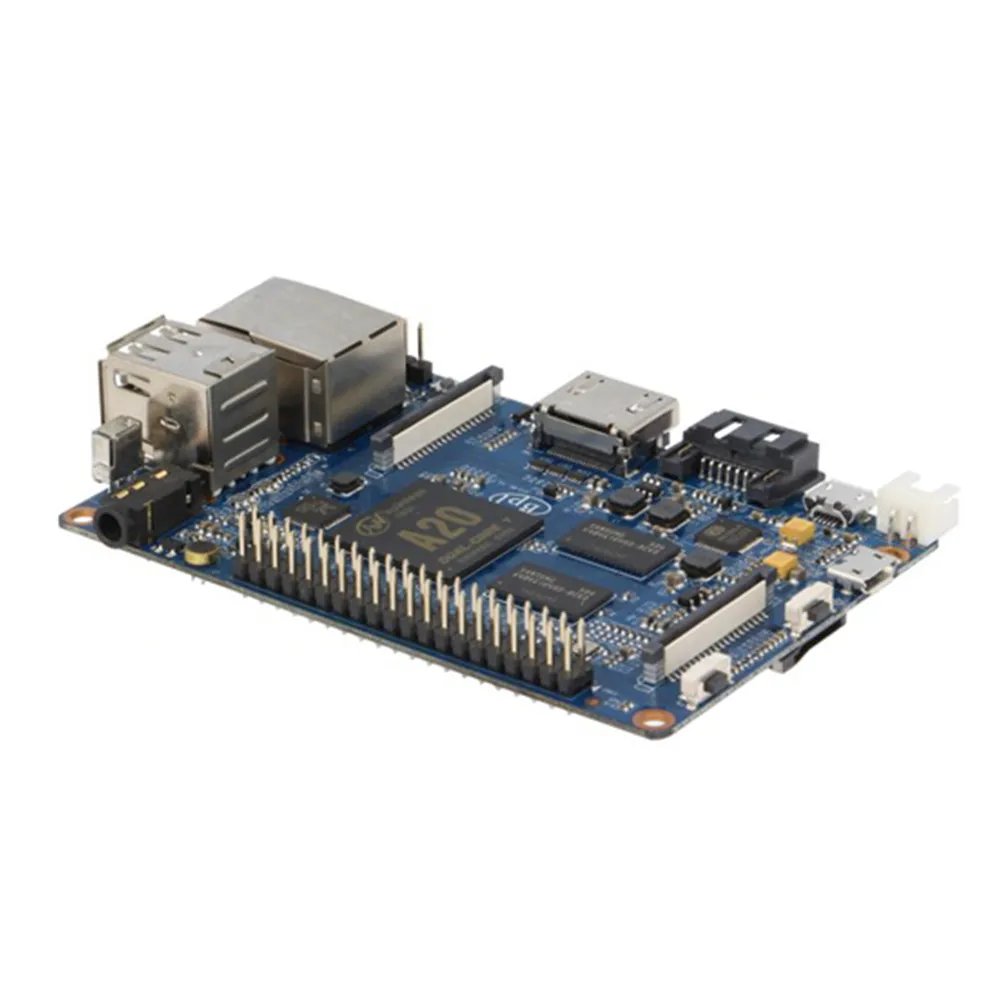

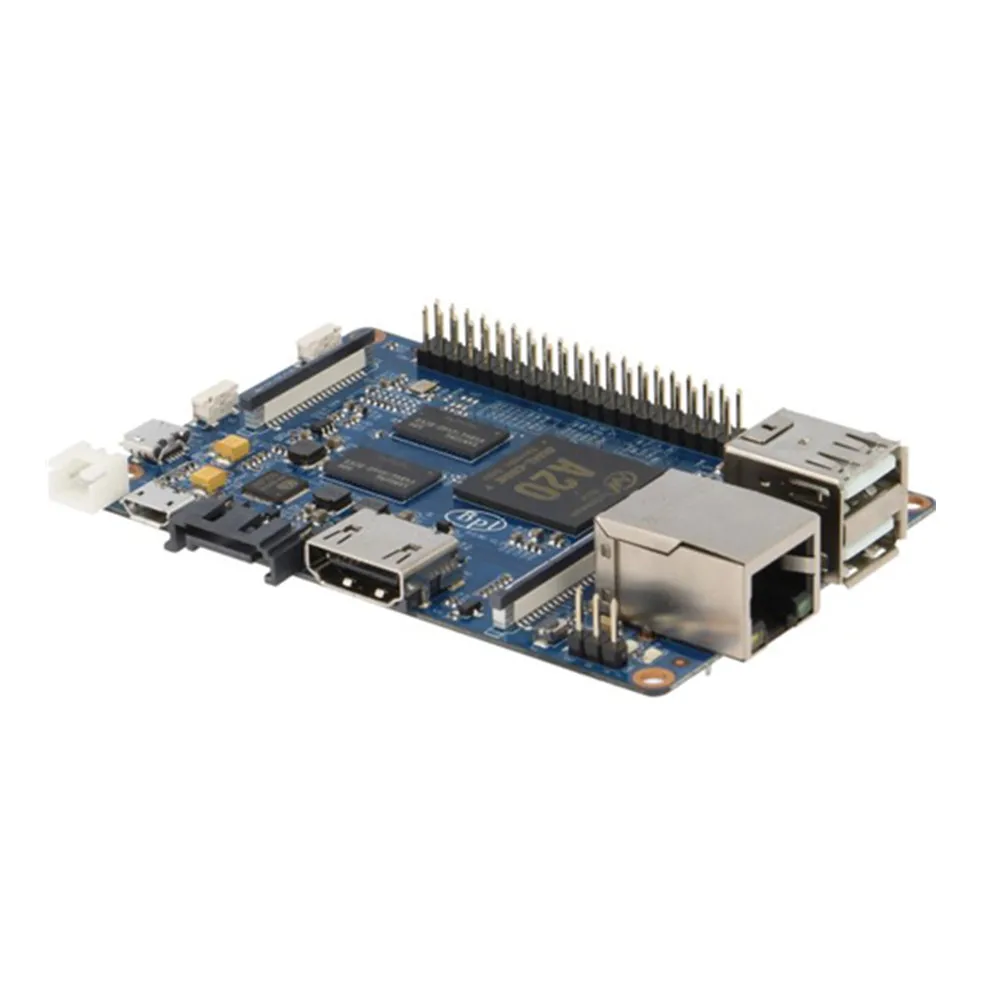

Одноплатный компьютер Banana Pi A20 BPI M1 Plus
Это цена за отдельную плату, если вам нужно, вы можете выбратьСледующие аксессуары:
BPI OV5640 камера, 7 дюймов сенсорный экран, USB разъем питания (5V 2A)
Доставка Epacket, как ожидается, составит 15-30 рабочих дней, и медленное обновление информации о логистике, если вы возражаете, пожалуйста, выберите быстрый канал логистики. Спасибо:)
Введение:
Banana PI BPI-M1 +-это Аппаратная платформа с открытым исходным кодом. Banana PI двухъядерный, Android 4,4, система linux поддерживает продукт, который намного лучше, чем Raspberry Pi.
BPI-M1 + имеет модуль SDIO WiFi на плате и имеет 40 PIN как rasbperry pi.
Оборудование Banana Pi BPI-M1 + работает на Android, Debian Linux, Ubuntu Linux,OpenSuse linux и изображениях, которые работают на Raspberry Pi и Cubieboard.
Banana PI BPI-M1 + имеет гигабитный Ethernet порт и разъем SATA. Он может работать с Android 4,4 плавно. Размер Banana PI BPI-M1 + примерно соответствует размеру кредитной карты,Он может легко запускать игры, так как поддерживает видео выход высокой четкости 1080P. GPIO совместим с Raspberry Pi 2 и может напрямую запускать изображения Raspberry Pi.
Ключевые особенности
- Allwinner A20 двухъядерный 1,0 ГГц Процессор
- Mali-400 MP2 с открытым GL ES 2,0/1,1.
- Память DDR3 объемом 1 ГБ.
- Поддержка Wifi и BT на борту
- 1x интерфейс SATA.
- 1 гигабитная LAN
- 1x USB otg и 2x USB 2,0
- 1 Микрофон
- AV out
- Выход HDMI
- ИК
- Интерфейс камеры CSI
- Интерфейс дисплея DSI
- 40 PIN gpio
- 3,7 V литиевая батарея Интерфейс

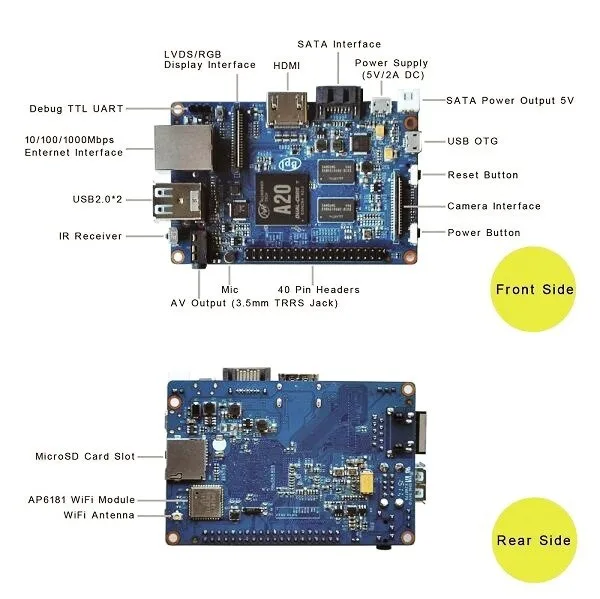

Оборудование
Аппаратный интерфакт
Технические характеристики оборудования
| Банан Pi M1 + | |
|---|---|
| ЦП | A20 ARM Cortex -A7 двухъядерный |
| Графический процессор | ARM mali400mp2 соответствует OpenGL ES 2,0/1,1 |
| Память | 1 ГБ DDR3 |
| Сеть | 10/100/1000 Ethernet |
| Wifi и BT | Поддержка Wifi и BT 4,0 на борту |
| Видео вход | Входной разъем CSI позволяет подключать Разработанный модуль камеры |
| Видеовыход | HDMI, CVBS, LVDS/RGB |
| Аудиовыход | 3,5 мм Джек и мультимедийный интерфейс высокой четкости |
| Источник питания | 5 В/2 А через Micro USB (только DC in) и/или Micro USB OTG |
| Порты USB 2,0 | 2 (непосредственно от Allwinner A20 чип) |
| GPIO | GPIO, UART, I2C автобус, SPI автобус, с двумя ЧИПАМИ выбирает,Автобус CAN, ADC, PWM, + 3,3 V, + 5V, GND |
| Светодиодный | Клавиша питания и 8P8C |
| Хранение | SATA 2,0 |
| ОС | Android 4,4, Android 4,2, Raspbian, Lubuntu, Open Suse, Debian |

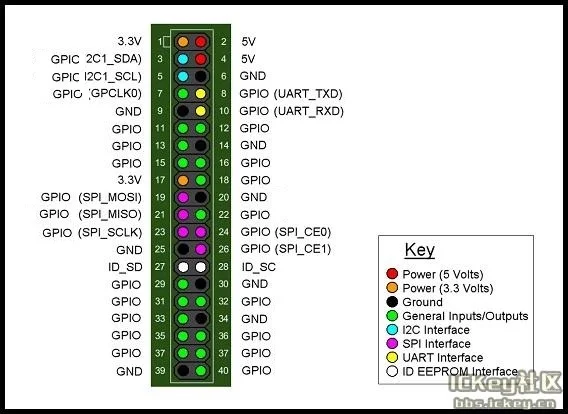

GPIO определение:
| 40 PIN GPIO банан pi BPI-M1 + | |||
| GPIO Pin Name | Функция по умолчанию | Функция 2:GPIO | |
| CON3-P01 | VCC-3V3 | ||
| CON3-P02 | VCC-DC | ||
| CON3-P03 | TWI2-SDA | PB21 | |
| CON3-P04 | VCC-DC | ||
| CON3-P05 | TWI2-SCK | PB20 | |
| CON3-P06 | GND | ||
| CON3-P07 | PWM1 | PI3 | |
| CON3-P08 | UART3 \ _ TX | PH0 | |
| CON3-P09 | GND | ||
| CON3-P10 | UART3 \ _ RX | PH1 | |
| CON3-P11 | UART2 \ _ RX | PI19 | |
| CON3-P12 | PH2 | PH2 | |
| CON3-P13 | UART2 \ _ TX | PI18 | |
| CON3-P14 | GND | ||
| CON3-P15 | UART2 \ _ CTS | PI17 | |
| CON3-P16 | CAN \ _ TX | PH20 | |
| CON3-P17 | VCC-3V3 | ||
| CON3-P18 | CAN \ _ RX | PH21 | |
| CON3-P19 | SPI0 \ _ MOSI | PI12 | |
| CON3-P20 | GND | ||
| CON3-P21 | SPI0 \ _ MISO | PI13 | |
| CON3-P22 | UART2 \ _ RTS | PI16 | |
| CON3-P23 | SPI0 \ _ CLK | PI11 | |
| CON3-P24 | SPI0 \ _ CS0 | PI10 | |
| CON3-P25 | GND | ||
| CON3-P26 | SPI0 \ _ CS1 | PI14 | |
| CON3-P27 | TWI3-SDA | PI1 | |
| CON3-P28 | TWI3-SCK | PI0 | |
| CON3-P29 | I2S \ _ MCLK | PB5 | |
| CON3-P30 | GND | ||
| CON3-P31 | I2S \ _ BCLK | PB6 | |
| CON3-P32 | I2S \ _ DI | PB12 | |
| CON3-P33 | I2S \ _ LRCK | PB7 | |
| CON3-P34 | GND | ||
| CON3-P35 | I2S \ _ DO0 | PB8 | |
| CON3-P36 | UART7 \ _ RX | PI21 | |
| CON3-P37 | IR0 \ _ TX | PB3 | |
| CON3-P38 | UART7 \ _ TX | PI20 | |
| CON3-P39 | GND | ||
| CON3-P40 | SPDIF \ _ DO | PB13 | |
Характеристики соединителя камеры CSI:
CSI Камера разъем является 40-контактный fpc-коннектор для подключения ЖК-дисплея к которому можно подключить внешний Камера модуль с соответствующий сигнал pin отображения. pin-код определения CSI интерфейс, как показано ниже. Это обозначено на доске Banana Pi как «CON1 & Prime;.
| CSI контактный банан pi BPI-M1 + | |||
| CSI Pin Name | Контактное имя по умолчанию | Функция 2:GPIO | |
| CON1 P01 | LINEINL | ||
| CON1 P02 | LINEINR | ||
| CON1 P03 | VCC-CSI | ||
| CON1 P04 | ADC \ _ X1 | ||
| CON1 P05 | GND | ||
| CON1 P06 | ADC \ _ X2 | ||
| CON1 P07 | FMINL | ||
| CON1 P08 | ADC \ _ Y1 | ||
| CON1 P09 | FMINR | ||
| CON1 P10 | ADC \ _ Y2 | ||
| CON1 P11 | GND | ||
| CON1 P12 | CSI-FLASH | PH17 | |
| CON1 P13 | LRADC0 | ||
| CON1 P14 | TWI1-SDA | PB19 | |
| CON1 P15 | LRADC1 | ||
| CON1 P16 | TWI1-SCK | PB18 | |
| CON1 P17 | CSI-D0 | PE4 | |
| CON1 P18 | CSI0-STBY-EN | PH19 | |
| CON1 P19 | CSI0-D1 | PE5 | |
| CON1 P20 | CSI-PCLK | PE0 | |
| CON1 P21 | CSI-D2 | PE6 | |
| CON1 P22 | CSI0-PWR-EN | PH16 | |
| CON1 P23 | CSI-D3 | PE7 | |
| CON1 P24 | CSI0-MCLK | PE1 | |
| CON1 P25 | CSI-D4 | PE8 | |
| CON1 P26 | CSI0-RESET # | PH14 | |
| CON1 P27 | CSI-D5 | PE9 | |
| CON1 P28 | CSI-VSYNC | PE3 | |
| CON1 P29 | CSI-D6 | PE10 | |
| CON1 P30 | CSI-HSYNC | PE2 | |
| CON1 P31 | CSI-D7 | PE11 | |
| CON1 P32 | CSI1-STBY-EN | PH18 | |
| CON1 P33 | AP-RESET # | ||
| CON1 P34 | CSI1-RESET # | PH13 | |
| CON1 P35 | CSI-IO0 | PH11 | |
| CON1 P36 | HPR | ||
| CON1 P37 | HPL | ||
| CON1 P38 | IPSOUT | ||
| CON1 P39 | GND | ||
| CON1 P40 | IPSOUT | ||
LVDS (интерфейс ЖК-дисплея)
В Кабельный разъем является 40-контактный fpc-коннектор для подключения ЖК-дисплея к которому можно подключить внешний ЖК-дисплей панели (Дифференциальная Сигнализация пониженного напряжения \) и сенсорный экран \(I2C \) модулем. Определения контактов этого разъема показаны ниже. Это обозначено на доске Banana Pi как «CON2 & Prime;.
| LVDS PIN Banana pi BPI-M1 + | |||
| LVDS Pin | Функция по умолчанию | Функция 2 | Функция 3:GPIO |
| CON2 P01 | IPSOUT (выход 5 В) | ||
| CON2 P02 | TWI3-SDA | PI1 | |
| CON2 P03 | IPSOUT (выход 5 В) | ||
| CON2 P04 | TWI3-SCK | PI0 | |
| CON2 P05 | GND | ||
| CON2 P06 | LCD0-IO0 | PH7 | |
| CON2 P07 | LCDIO-03 | PH12 | |
| CON2 P08 | LCD0-IO1 | PH8 | |
| CON2 P09 | LCD0-D0 | LVDS0-VP0 | PD0 |
| CON2 P10 | PWM0 | PB2 | |
| CON2 P11 | LCD0-D1 | LVDS0-VN0 | PD1 |
| CON2 P12 | LCD0-IO2 | ||
| CON2 P13 | LCD0-D2 | LVDS0-VP1 | PD2 |
| CON2 P14 | LCD0-DE | PD25 | |
| CON2 P15 | LCD0-D3 | LVDS0-VN1 | PD3 |
| CON2 P16 | LCD0-VSYNC | PD27 | |
| CON2 P17 | LCD0-D4 | LVDS0-VP2 | PD4 |
| CON2 P18 | LCD0-HSYNC | PD26 | |
| CON2 P19 | LCD0-D5 | LVDS0-VN2 | PD5 |
| CON2 P20 | LCD0-CS | ||
| CON2 P21 | LCD0-D6 | LVDS0-VPC | PD6 |
| CON2 P22 | LCD0-CLK | PD24 | |
| CON2 P23 | LCD0-D7 | LVDS0-VNC | PD7 |
| CON2 P24 | GND | ||
| CON2 P25 | LCD0-D8 | LVDS0-VP3 | PD8 |
| CON2 P26 | LCD0-D23 | PD23 | |
| CON2 P27 | LCD0-D9 | LVDS0-VN3 | PD9 |
| CON2 P28 | LCD0-D22 | PD22 | |
| CON2 P29 | LCD0-D10 | PD10 | |
| CON2 P30 | LCD0-D21 | PD21 | |
| CON2 P31 | LCD0-D11 | PD11 | |
| CON2 P32 | LCD0-D20 | PD20 | |
| CON2 P33 | LCD0-D12 | PD12 | |
| CON2 P34 | LCD0-D19 | PD19 | |
| CON2 P35 | LCD0-D13 | PD13 | |
| CON2 P36 | LCD0-D18 | PD18 | |
| CON2 P37 | LCD0-D14 | PD14 | |
| CON2 P38 | LCD0-D17 | PD17 | |
| CON2 P39 | LCD0-D15 | PD15 | |
| CON2 P40 | LCD0-D16 | PD16 | |
Спецификация UART:
Перемычка J11header CON4-это интерфейс UART. Для разработчиков Banana Pi это простой способ получить выход консоли UART, чтобы проверить состояние системы и журнал сообщений.
| UART отладка PIN банана pi BPI-M1 + | |||
| Контактное имя | Функция по умолчанию | GPIO | |
| CON4 P03 | UART0-TXD | PB22 | |
| CON4 P02 | UART0-RXD | PB23 | |
| CON4 P01 | GND | ||
