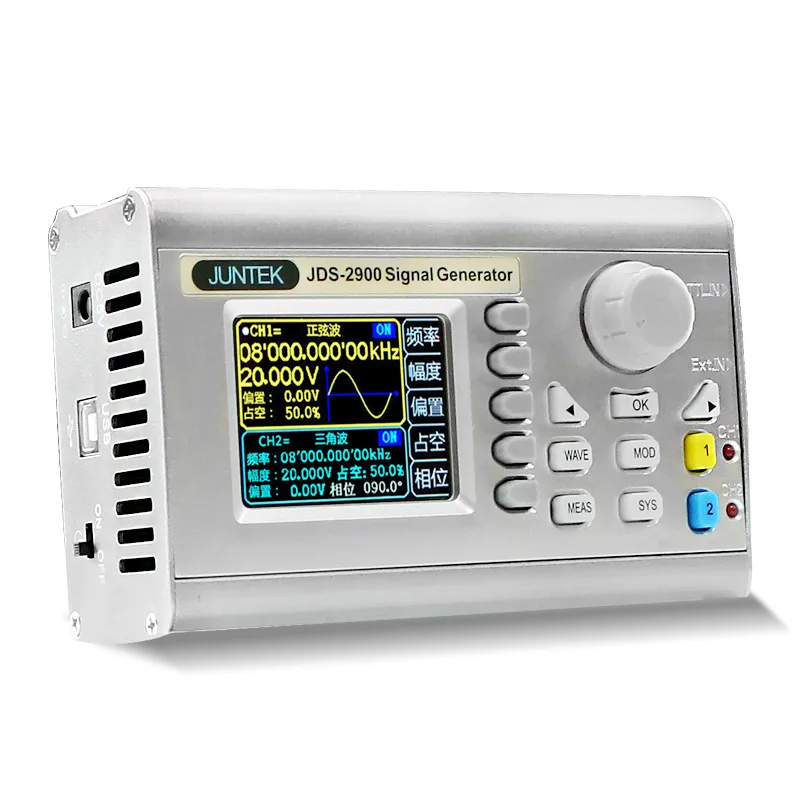

JDS2900 30 МГц DDS функциональный генератор сигналов JDS-2900 цифровое управление

Частотная характеристика

JDS2900-15M

JDS2900-30M

JDS2900-40M

JDS2900-50M

JDS2900-60M

Синусоидальный Частотный диапазон

0 ~ 15 МГц

0 ~ 30 МГц

0 ~ 40 МГц

0 ~ 50 МГц

0 ~ 60 МГц

Квадратный Частотный диапазон

0 ~ 15 МГц

0 ~ 15 МГц

0 ~ 15 МГц

0 ~ 15 МГц

0 ~ 15 МГц

Треугольный Частотный диапазон

Частотный диапазон импульсов

0 ~ 6 МГц

0 ~ 6 МГц

0 ~ 6 МГц

0 ~ 6 МГц

0 ~ 6 МГц

TTL Цифровой частотный диапазон

Частотный диапазон произвольной волны

Квадратное время подъема

≤ 25 нс

≤ 20 нс

≤ 15 нс

≤ 15 нс

≤ 15 нс

Диапазон регулировки ширины импульса

150nS-4000S

60nS-4000S

40nS-4000S

30nS-4000S

30nS-4000S

Разрешение частоты Mininum

0.01µгц (0,00000001 Гц)

Точность частоты

± 20ppm

Стабильность частоты

± 1ppm/3h

Характеристика формы волны

Форма волны

Синус, квадрат, треугольник, пульс (коррекция рабочего цикла, ширина импульса и время цикла регулируются), произвольная волна, CMOS, уровень постоянного тока, полуволна, полная волна, pos-Ladder, Neg-Ladder, Noise, Exponential Rise, Exponential Fall, Tone, Cink pulse, Lorentz Pulse и 60 видов пользовательских сигналов.

Вертикальное разрешение формы волны

14 бит

Частота дискретизации формы волны

266MSa/s

Длина волны

2048 точек

Синус

Гармоническое подавление

≥ 45 дбк (<1 МГц); ≥ 40 дбк (1 МГц ~ 20 МГц)

Полное гармоническое искажение

<0.8%(20 Гц ~ 20 кГц, 0dBm)

Квадратный и импульсный

Overshoot (квадрат)

≤ 5%

Диапазон рабочего цикла (пульс)

0.1% ~ 99.9%

Рампа волна

Линейность

≥ 98% (0,01 Гц ~ 10 кГц)

Характеристики выхода

Амплитудный диапазон

Частота вращения ≤ 10 МГц

10 МГц <частота ≤ 30 МГц

Частота> 30 МГц

0Vpp ~ 20Vpp

0Vpp ~ 10Vpp

0Vpp ~ 5Vpp

Разрешение амплитуды

1МВ

Амплитудная стабильность

± 0.5%/5 ч

Амплитудная плоскостность

± 5%(<10 МГц); ± 10%(>10 МГц)

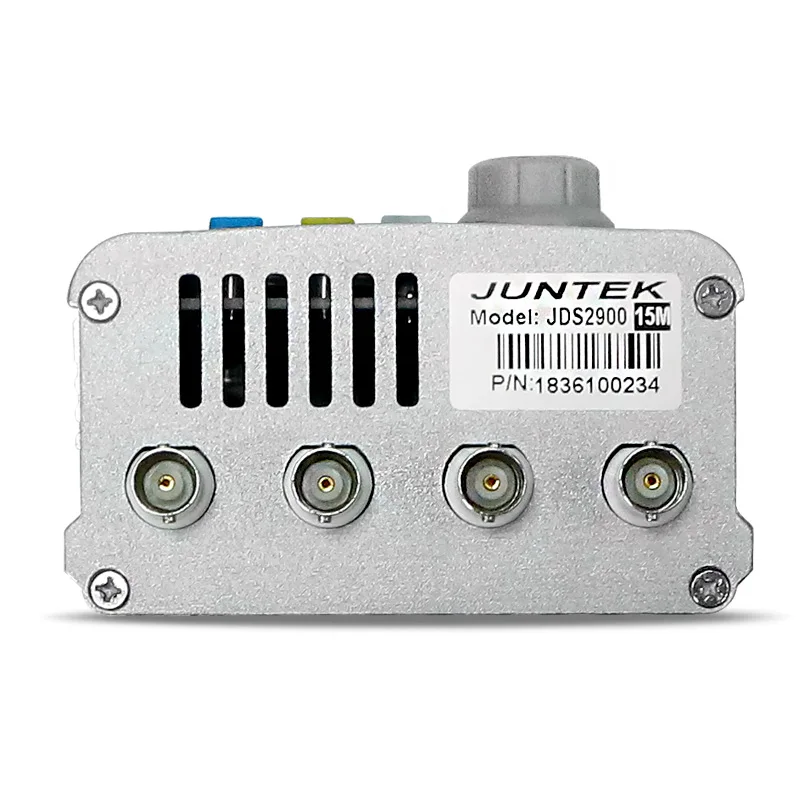

Сигнал на выходе

Выходное сопротивление

50Ω ± 10% (Типичный)

Защита

Короткое замыкание 60S не будет повреждено

Смещение постоянного тока

Диапазон офсетной регулировки

Выходная амплитуда> 2 в

0,2 V <Выход amplitude≤ 2В

0 <Выход amplitude≤ 0,2 V

-9,99 V ~ 9,99 V

-2,5 V ~ 2,5 V

-0,25 V ~ 0,25 V

Офсетное разрешение

0,01 V

Фазовая характеристика

Диапазон регулировки фаз

0 ~ 359.9o

Разрешение фазы

0.1o

TTL/COMS выход

Низкий уровень

<0,3 в

Высокий уровень

1 В ~ 10 в

Повышение уровня/осеннее время

≤ 20 нс

Функция внешнего измерения

Функция счетчика частоты

Диапазон измерения частоты

1 Гц ~ 100 МГц

Измерение

Время ворот непрерывно регулируется между 0,01 S ~ 10s

Функция счетчика

Счетная область

0-4294967295

Комбинированный режим

2 вида режимов соединения, DC и AC

Режим подсчета

Ручная работа

Диапазон напряжения входного сигнала

2Vpp ~ 20Vpp

Измерение ширины импульса

0.01us (разрешение), 20s (максимальное время измерения)

Измерение периода

0.01us (разрешение), 20s (максимальное время измерения)

Функция развертки

Канал развертки

CH1 или CH2

Тип развертки

Линейная развертка, бревенчатая развертка

Время подметания

0,1 s ~ 999,9 s

Диапазон установки

Произвольно устанавливается между точкой запуска и точкой остановки

Направление развертки

Вперед, назад и круглый ход

Общие технические параметры

Дисплей

Тип дисплея

2,4 дюймов TFT цветной ЖК-дисплей

Хранение и загрузка

Количество

100 групп

Расположение

От 00 до 99 (извлечение данных о месте 00 по умолчанию)

Произвольная волна

Количество

От 1 до 60, всего 60 групп (по умолчанию 15 групп)

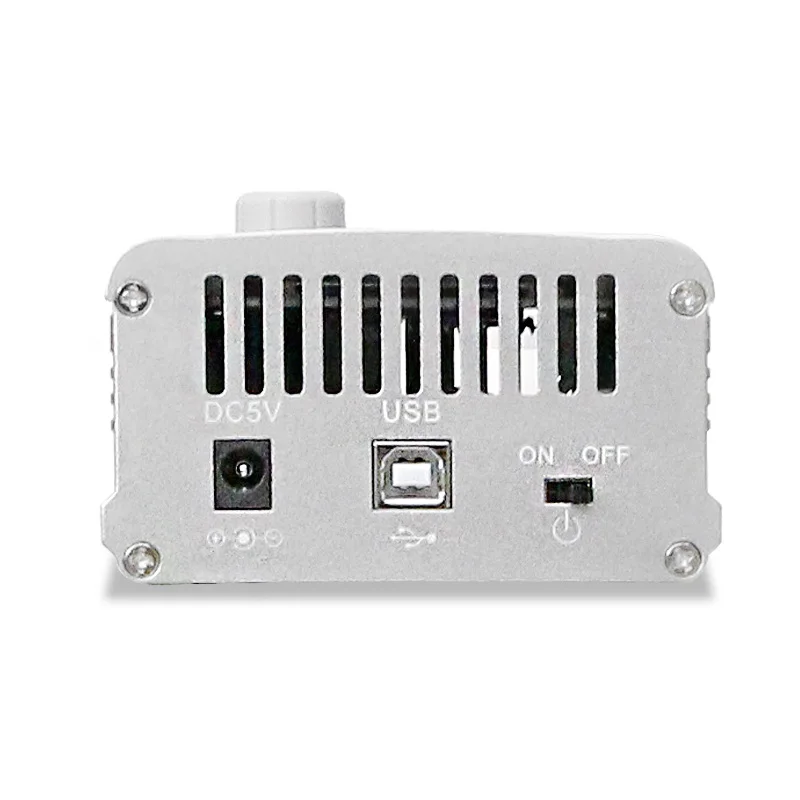

Интерфейс

Режим интерфейса

USB к последовательному интерфейсу

Интерфейс расширения-

Существует последовательный интерфейс режима уровня TTL, чтобы быть удобным для вторичной разработки.

Скорость связи

Стандарт 115200bps

Протокол связи

Принять режим командной строки, открытый протокол

Источник питания

Диапазон напряжения

DC5V ± 0,5 V

Производственный процесс

Технология поверхностного монтажа, крупномасштабная интегральная схема, высокая надежность, длительный срок службы

Предупреждение ющий тон

Пользователь может установить или выключить

Рабочие характеристики

Полная кнопка работы, ручка непрерывной регулировки

Условия окружающей среды

Температура: 0 ~ 40 oC Влажность:<80%

Вес

800 г

Размеры

146*96*56 мм
