Обновленный ELM327 Bluetooth OBD2 интерфейс с чипом PIC18F25K80 проверка двигателя автомобиля

Обновленный ELM327 Bluetooth OBD2 интерфейс с чипом PIC18F25K80 проверка двигателя автомобиля

Точка пули:

Интерфейс ELM327 может автоматически обнаруживать и интерпретировать протоколы obd2 / eobd. Он также поддерживает высокоскоростную связь и режим сна с низкой мощностью.

Используйте команды для связи с хост-устройством (ПК, ноутбук, iOS). Есть много доступных пакетов программного обеспечения, которые полностью совместимы с этим инструментом. Некоторые из них имеют довольно полезные функции, такие как мониторинг параметров работы двигателя, чтение и очистка DTC, MPG метр и т. д.

Вы даже можете написать свое программное обеспечение на определенной аппаратной платформе, если хотите, потому что команды AT полностью документированы и очень хорошо объяснены.

Этот инструмент является только 2,7x1,25x0,9 дюймов, и он поставляется с 6 ft OBDII кабель для легкая установка.

Он также включает встроенный выключатель питания, чтобы предотвратить необходимость постоянного отключения устройства от порта OBDII.

Он совместим с 1996 и более поздними транспортными средствами, которые соответствуют obd2 или eobd. Подключение, совместимое с iPhone / iPod touch, осуществляется через Wi-Fi соединение в режиме adHoc.



Описание:

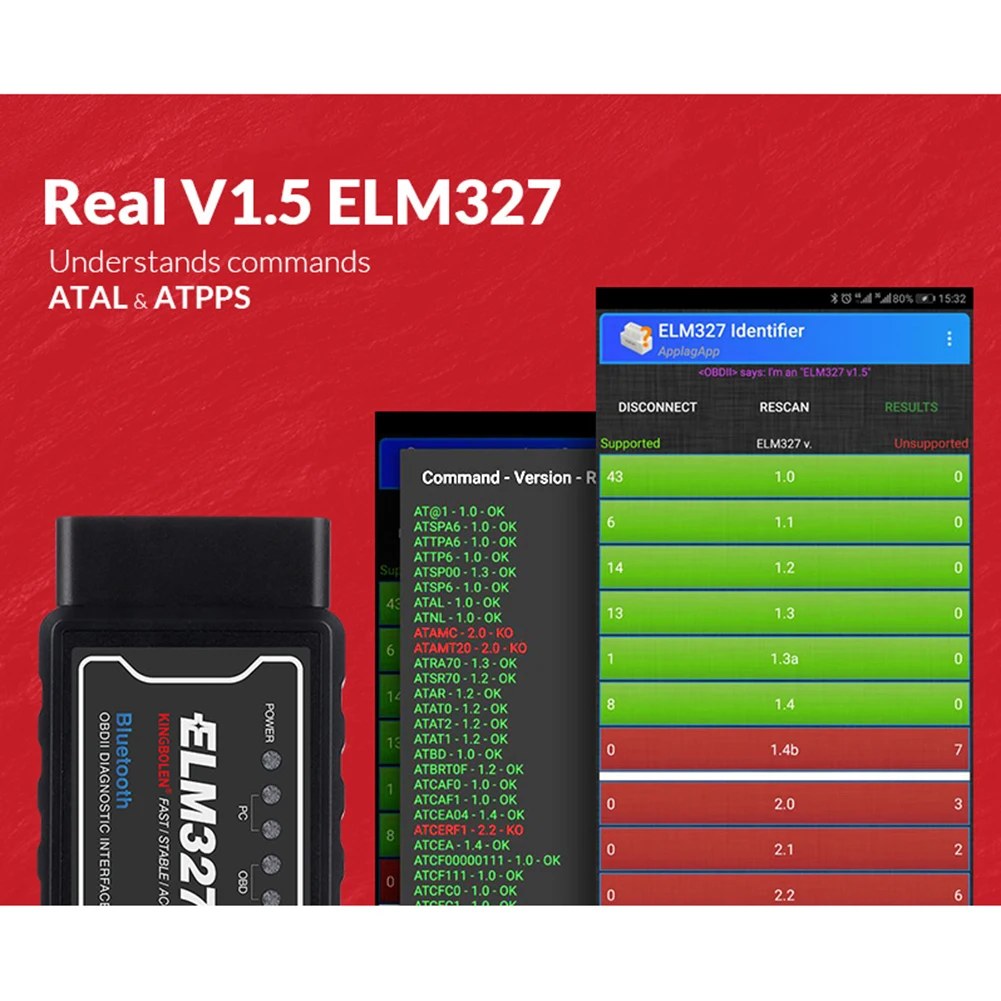

Версия прошивки V1.5 (поддерживает больше протоколов SAE J1850, чем V2.1).

С чипом: PIC18F25K80, поддерживает все функции elm327, в программном идентификаторе ELM327, он показывает Полные функции.

Это понять команды, такие как ATPPS и другие.

Основные функции:

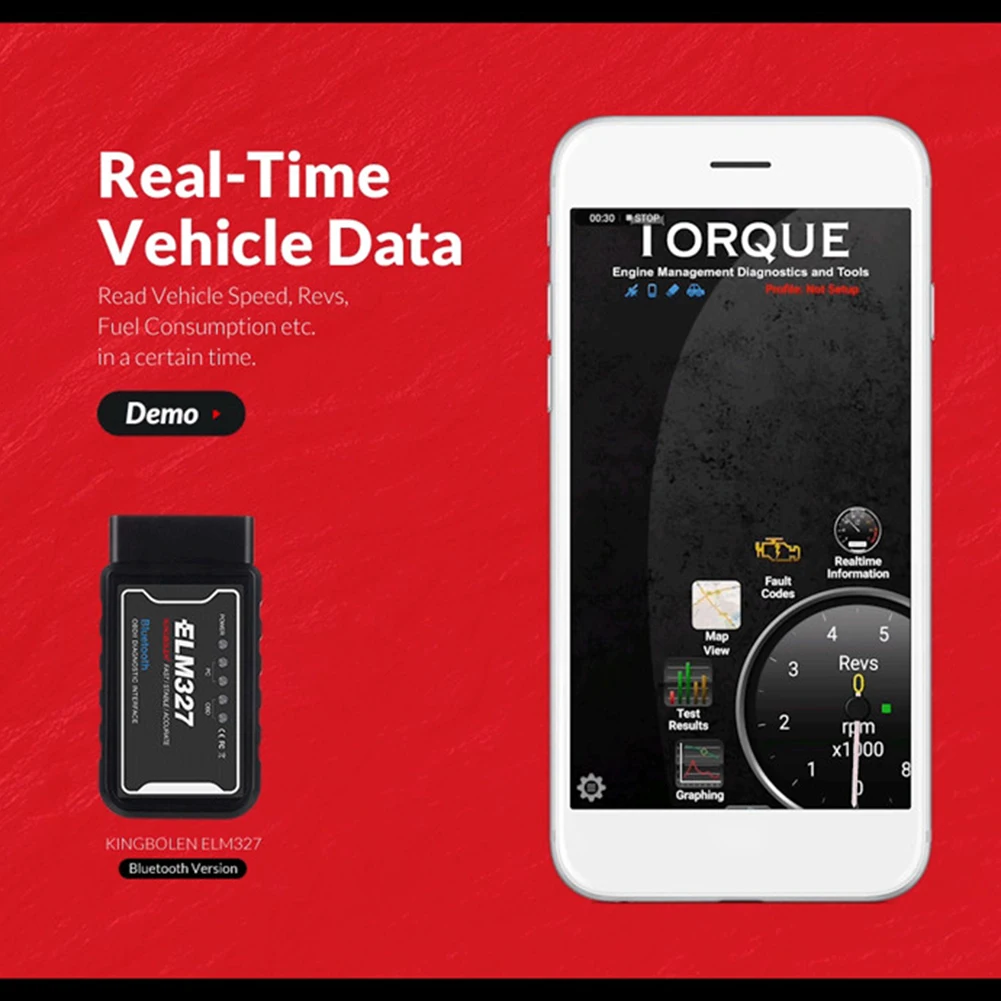

С правильным программным обеспечением, установленным в хост-устройстве, вы можете иметь следующие параметры, прочтенные из вашего транспортного средства:

Скорость транспортного средства

Об/мин

Расход топлива

Температура охлаждающей жидкости двигателя

Давление топлива

Расчетная нагрузка двигателя

Положение дроссельной заслонки

Давление впускного коллектора

Температура всасывания воздуха

Предоплата времени

Массовый воздушный поток

Уровень топлива

Барометрическое давление

EVAP система давления пара

Топливная обшивка


Примечание:

Ваш автомобиль может не поддерживать все вышеуказанные параметры. Сколько параметров вы можете получить, зависит от реализации производителем транспортного средства.



Протоколы поддержки:

1.SAE J1850 PWM (41,6 кбод)

2.SAE J1850 VPW (10,4 кбод)

3.ISO9141-2(5 бод инициализации, 10,4 кбод)

4.ISO14230-4 KWP(5 бод инициализации, 10,4 кбод)

5.ISO14230-4 KWP (быстрая инициализация, 10,4 кбод)

6.ISO15765-4 CAN(11 бит ID,500 кбод)

7.ISO15765-4 CAN(29bit ID,500 кбод)

8.ISO15765-4 CAN(11 бит ID,250 кбод)

9.ISO15765-4 CAN(29 бит ID,250 кбод)

A.SAE J1939 CAN(29bit ID,250 * кбод)

B.USER1 CAN(11 * бит ID,125 * кбод)

C.USER2 CAN(11 * бит ID,50 * кбод)

* Настройки по умолчанию (настраиваемые пользователем)


Поддерживаемые автомобили:

Если ваш автомобиль не попадает в любую из вышеуказанных категорий, посмотрите под капот и попытайтесь найти этикетку, в которой четко указано, что транспортное средство предназначено для соответствия OBD-2 законам.



Этот elm327 обычно может работать на большинстве новых автомобилей с OBD 16pin Aadapter и 12V двигатель:

Подходит для американского бренда автомобилей, после 1996 года;

Подходит для европейских автомобилей марки (Бензин), после 2001 года;

Подходит для европейского бренда автомобилей (Дизель), после 2004 года;

Подходит для японского бренда автомобилей, после 2002 года;

Подходит для корейского автомобильного бренда, после 2010 года;

Подходит для китайского бренда автомобилей, после 2009 года;

Подходит для индийского бренда автомобилей, после 2010 года;

Подходит для российского автомобильного бренда, после 2012 года;


Требования к оборудованию:

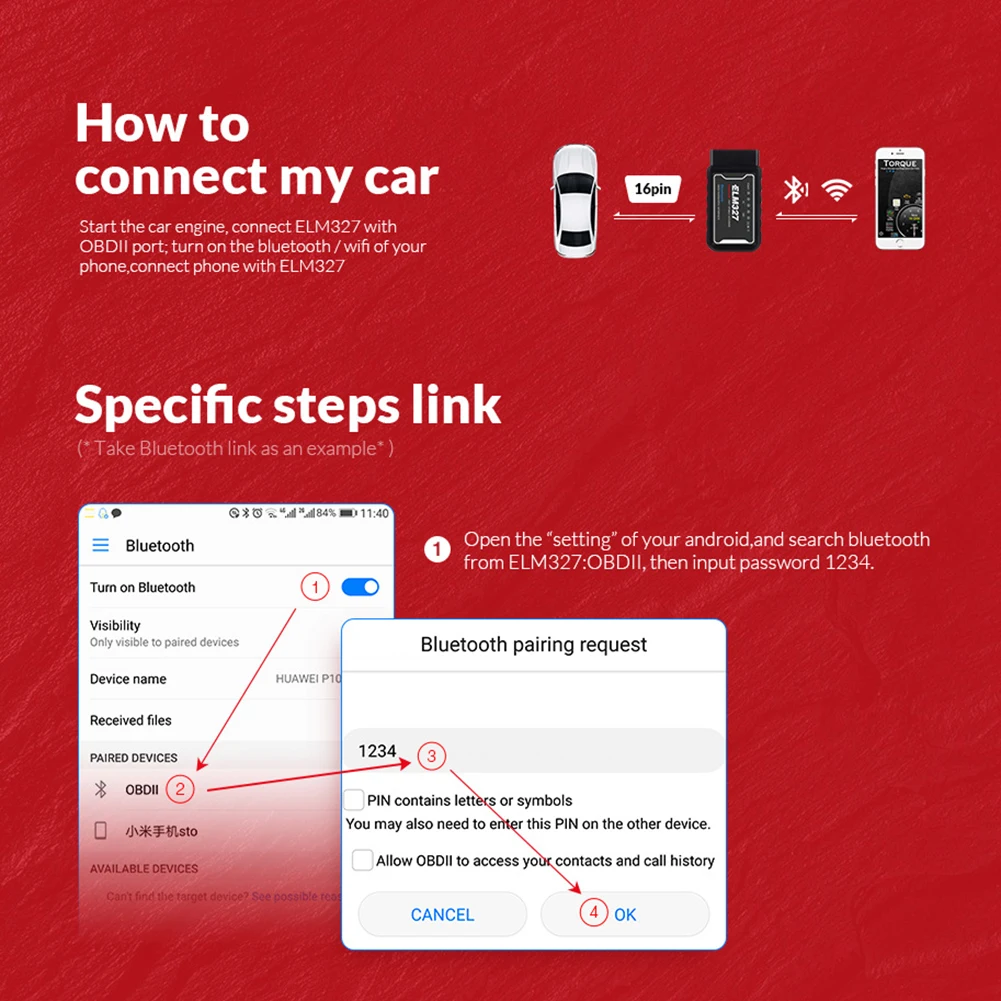

Для устройств Android/IOS (iphone,ipad, например)/для ПК

Bluetooth elm327 поддерживает только систему android, не поддерживает систему IOS, поэтому, если у вас есть iphone, пожалуйста, купите wifi bluetooth ELM327.


Требования к программному обеспечению:

Все программное обеспечение ELM327.

Программное обеспечение системы IOS в Apple store: Автомобильный сканер/OBD Auto Doctor / OBD Car Doctor / EOBD Faciles / Rev / FUZZYCar/ DashComand / SpeedPORT / Nova Scan

Внимание: базовое программное обеспечение iOS не входит в комплект, вы должны купить его в Apple App Store!

Программное обеспечение системы Android: Torque pro / Mini OBD2 / OBD Car Doctor / DashComand

Система Windows: Scanmaster- ELM / PCMSCAN


Примечание:

Версии A и B одинаковые внутри, разные на крышке.

Есть несколько вариантов в ссылке, пожалуйста, выберите правильное устройство в соответствии с вашим телефоном android или IOS.

Bluetooth elm327 поддерживает только систему android, не поддерживает систему IOS, поэтому, если у вас есть iphone, пожалуйста, купите ELM327. Elm327 поддерживает системы android и IOS.

Упаковочный лист

1 x интерфейс ELM327 obd
