Lora 4G концентратор/приемник для LoRa беспроводной почвы температуры и влажности
История изменения цены
*Текущая стоимость 9 847,93 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Aug-18-2025 | 12506.28 руб. | 12756.71 руб. | 12631 руб. |
| Jul-18-2025 | 10142.97 руб. | 10345.32 руб. | 10243.5 руб. |
| Jun-18-2025 | 12309.57 руб. | 12555.38 руб. | 12432 руб. |
| May-18-2025 | 12210.1 руб. | 12454.77 руб. | 12332 руб. |
| Apr-18-2025 | 9749.52 руб. | 9944.23 руб. | 9846.5 руб. |
| Mar-18-2025 | 12013.61 руб. | 12253.5 руб. | 12133 руб. |
| Feb-18-2025 | 11915.70 руб. | 12153.73 руб. | 12034 руб. |
| Jan-18-2025 | 11816.76 руб. | 12052.99 руб. | 11934 руб. |
Описание товара
Характеристики:
1. Обзор продукта
1,1 Характеристика продукта
● Установка и использование; Источник питания постоянного тока;
● Подключение 4G для адаптации к оператору;
● Автоматическая маршрутизация для адаптации к повторителям;
● Беспроводная передача более 5 км;
● Централизованное приобретение, мультимодовый датчик.
1,2 Применение
● Экологическая метеория, здравоохранение
● Энергетическая и химическая промышленность, промышленная площадка
● Складские, холодильные цепи
● Супермаркет розничная торговля, производственная мастерская
2. Описание продукта

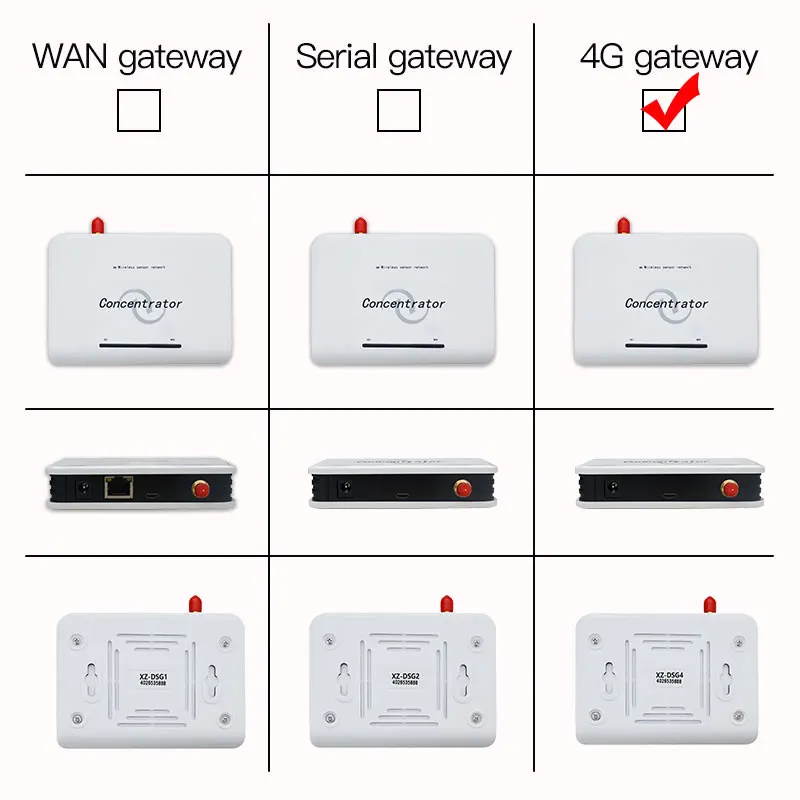

2,1 Спецификация шлюза

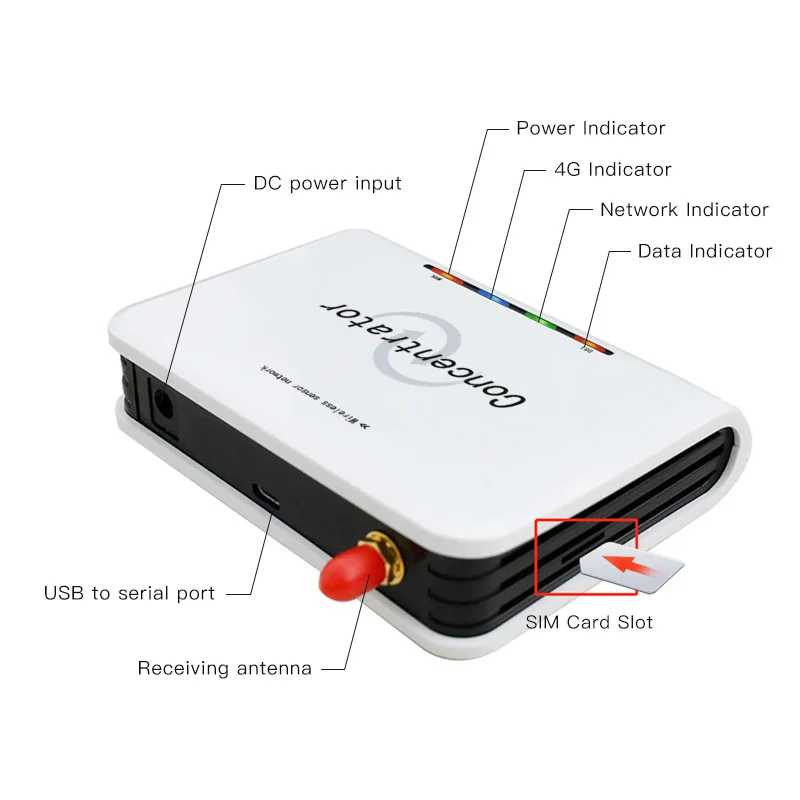

XZ-DSG4: с функцией 4G и локальным микро-usb в последовательный порт, 9600bps,8N1, внешний 5VDC мощность
2,2 Технические параметры
|
4G основной параметр |
РЧ основной параметр |
|
Отечественные операторы 2G, 3G, 4G самоадаптирующиеся, могут быть настроены с 5-летней картой потока данных на заводе |
Рабочая частота: 433 МГц (868/915 МГц на заказ) |
|
Разъем интерфейса связи TCP/IP |
Чувствительность приема: -136dBm |
|
Конфигурация последовательного порта: Фиксированный IP \ порт или разрешение домена сервера |
Расстояние передачи:>5000 м (LOS) |
|
Рабочая температура: -40 ~ 80 ℃ |
|
|
Рабочее напряжение: 5 В постоянного тока @ 1A |
|
2,3 конфигурация приложения
Используя браузер для настройки удаленного IP, порта или доменного имени, локального IP или динамического IP; Можно использовать программное обеспечение платформы Galaxy нашей компании, который может предоставить Автономную версию CS и версию службы BS cloud; Мы также можем предоставить протокол передачи и создать свои собственные платформы.
3. 4G Настройка параметров последовательного порта
Скорость передачи данных COM9600bps,8N1
3,1 введите в командном режиме
Формат + + +
Возврат ОК
3,2Установка SDN и порта
Формат AT + SDN = 1,[<SDN>,<port>,<num>][...] [...]
AT + SDN = 0,<num>
AT + SDN =?
Объяснение <SDN>: доменное имя сервера или IP
<Порт>: Порт сервера
<Num>: порядковый номер приоритета, значение 1-5, может быть установлено в 5 доменных именах или IP, приоритет от высокого до низкого. То есть, имя домена с серийным номером 1 имеет наивысший приоритет. Если используется только Одно доменное имя, значение num 1.
ПримерУстановка SDN и порта:
AT + SDN = 1,[211.154.140.203,8006,1]
+ SDN: ок (возврат DTU)
Удалить SDN и порт:
При + SDN = 0,1
+ SDN: ок
Чтение набора SDN:
AT + SDN =?
+ SDN:[hham.vicp.net,8006,1]
3,3Набор параметров APN
Формат AT + PROFILE = 1,<SN>,<MCC + MNC>,<APN>,<Имя пользователя>,<пароль>
AT + PROFILE = 0,<SN>
AT + PROFILE =?
Объяснение <SN>: значение колеблется от 1 до 8, 8 элементов APN можно установить, чтобы адаптироваться к различным картам.
<MCC + MNC>: мобильный код страны + код мобильной сети
<APN>: точка доступа, такой China Mobile-CMNET
<Имя пользователя>: имя пользователя, используемое в частных сетях, обычно пусто
<Пароль>: пароль, используемый в личных сетях, обычно пустой
ПримерДобавить элементы конфигурации APN
AT + PROFILE = 1,1,46000,cmnet,
+ Профиль: ок
Удалить элементы конфигурации APN
При + Профиль = 0,1
+ Профиль: ок
Чтение элементов конфигурации APN
AT + PROFILE =?
+ Профиль: 1,46000,cmnet,
3,4Бросить куритьAT Режим
Формат AT + QUIT
ПримерВыход в режим:
AT + QUIT
AT_quit!
4. Протокол связи между шлюзом и платформой:
4,1 протокол передачи данных датчика, пожалуйста, обратитесь к руководству каждого типа датчика
4,2 команда синхронизации шлюза
|
Заголовок рамки |
Адрес шлюза |
Тип |
Длина нагрузки |
Нагрузка |
CRC16 проверка |
|||||
|
0x27 |
ID3 |
ID2 |
ID1 |
ID0 |
0x00 |
LEN_H |
LEN_L |
Данные |
CRC_H |
CRC_L |
Пример: 27 FF 00 00 0601 07 04 10 13 307B 7A информация о времени проверки: 2018-7-4 16:19:48
Заголовок рамки:0x27
Адрес:Шестигранный, высокий байт спереди
Тип:0x00:
Длина:Длина части данных, высокий байт находится спереди
Нагрузка:Содержание данных
Проверьте:CRC-16 ($1021) проверка всех данных от головки кадра до содержимого данных
1) CRCH: верхние 8 бит проверки CRC16
2) CRCL: более низкие 8 бит проверки CRC16
Содержание данных:
|
Информация о времени калибровки 6 байт |
|||||
|
Год |
Месяц |
День |
Час |
Минуты |
Второй |
Увеличение времени: 6 байт текущей информации о времени, год начинается с 2017, если значение года 1, фактический год 2018.
4,3 команда настройки широты и долготы шлюза
|
Заголовок рамки |
Адрес шлюза |
Тип |
Длина нагрузки |
Нагрузка |
CRC16 проверка |
|||||
|
0x27 |
ID3 |
ID2 |
ID1 |
ID0 |
0x05 |
LEN_H |
LEN_L |
Данные |
CRC_H |
CRC_L |
Пример: 27 00 B2 5A 05 00 08 45 18 6D F2 53 10 D0 C4 2C CF набор:Восточная долгота 160,1010, Южная широта 110,2020
Заголовок рамки:0x27
Адрес:Шестигранный, высокий байт спереди
Тип:0x05: бизнес-данные
Длина:Длина части данных, высокий байт находится спереди
Нагрузка:Содержание данных, установить широту и долготу.
Проверьте:CRC-16 ($1021) проверка всех данных от головки кадра до содержимого данных
1) CRCH: верхние 8 бит проверки CRC16
2) CRCL: более низкие 8 бит проверки CRC16
Содержание данных:
A) Загрузка данных
|
Долгота (1 байт) |
Установленное значение (3 байта) |
Широта (1 байт) |
Установленное значение (3 байта) |
|
E или W |
Фактическая стоимость * 10000 Е. Г. : Фактический 160,1010 градусов, указанное здесь значение 1601010 |
N или S |
Фактическая стоимость * 10000 Е. Г. : Фактический 110,2020 градусов, указанное здесь значение 1102020 |
4,4 команда настройки параметров датчика
|
Заголовок рамки |
Адрес шлюза |
Тип |
Длина нагрузки |
Нагрузка |
CRC16 проверка |
|||||
|
0x27 |
ID3 |
ID2 |
ID1 |
ID0 |
0x01 |
LEN_H |
LEN_L |
Данные |
CRC_H |
CRC_L |
Пример:2700 08 00 010100 0C 00 AA BF 06 00 05 00 00 00 00 00 00 00 BA 23
Заголовок рамки:0x27
Адрес:Шестигранный, высокий байт спереди
Тип:0x01: бизнес-данные
Длина:Длина части данных, высокий байт находится спереди
Нагрузка:Содержимое данных, 10 команд настройки ID могут быть выданы одновременно.
Проверьте:CRC-16 ($1021) проверка всех данных от головки кадра до содержимого данных
1) CRCH: верхние 8 бит проверки CRC16
2) CRCL: более низкие 8 бит проверки CRC16
Содержание данных:
|
ID(4 байта) |
CMD(1 байт) |
Данные (7 байт) |
Отправьте информацию о параметрах указанного идентификатора |
|
ID3 ~ ID0 |
0x00 |
ST (время отправки) |
|
|
0x80 |
Автоматическое отключение отчетов |
4,5 концентратор реагирует на данные команды настройки:
|
Заголовок рамки |
Адрес шлюза |
Тип |
Длина нагрузки |
Нагрузка |
CRC16 проверка |
|||||
|
0x25 |
ID3 |
ID2 |
ID1 |
ID0 |
0xXX |
LEN_H |
LEN_L |
Данные |
CRC_H |
CRC_L |
Пример: 2501 00 08 00 0100 01 01CF 05ID, тип и проверка различных команд ответа настройки отличаются, а остальные данные одинаковые
Заголовок рамки:0x25
Адрес:Шестигранный, высокий байт спереди
Тип:0xXX:
Длина:Длина части данных, высокий байт находится спереди
Нагрузка:Содержание данных
Проверьте:CRC-16 ($1021) проверка всех данных от головки кадра до содержимого данных
1) CRCH: верхние 8 бит проверки CRC16
2) CRCL: более низкие 8 бит проверки CRC16
B) Загрузка данных
|
Данные (1 байт) |
|
1: отправка успешно, 0: отправка не прошла |
