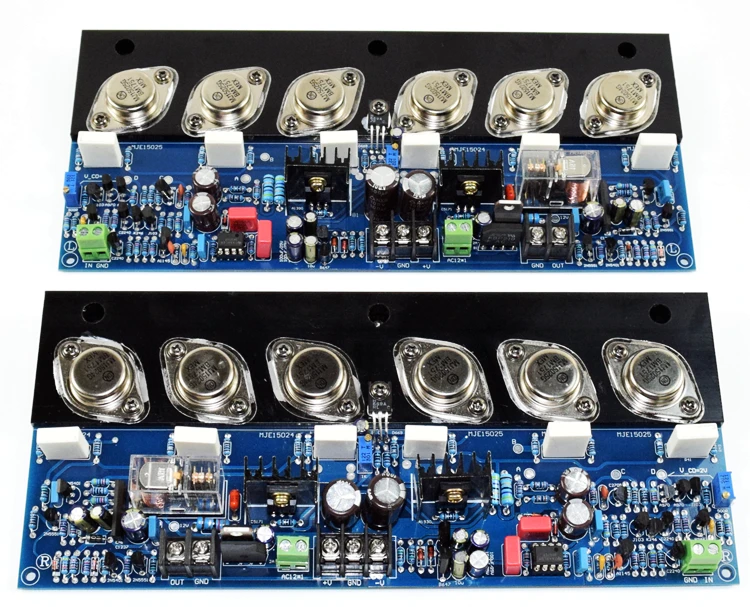

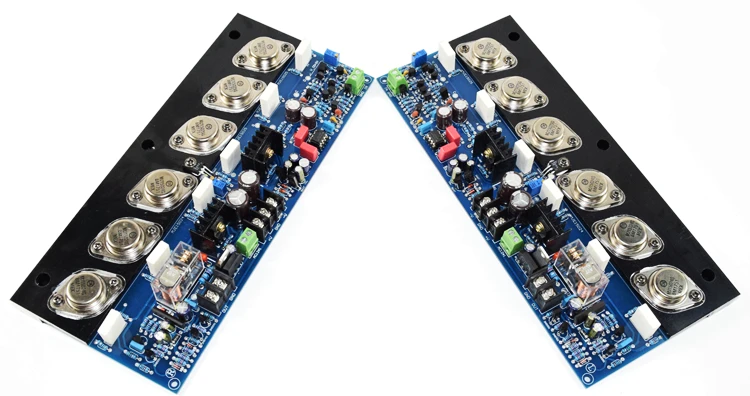

1 пара, YJ-E405, Золотая герметичная трубка, чистый усилитель мощности, высокая мощность, HIFI, высокая температура, регулируемый класс A

Используйте Оригинал на полупроводниковых MJ15024G/MJ15025G и Toshiba 2SA1930/2SC5171.

Интер-этап муфта конденсатор с алюминиевой крышкой, принимает WIMA верхнего уровня конденсатор с алюминиевой крышкой, 1 мкФ, обеспечивающий естественное звучание и широкое акустическое поле

Сопротивление использует пятикольцевые металлические резисторы, а основная цепь использует пятикольцевой металлический пленочный резистор с точностью ± 1%, что обеспечивает хорошее соотношение сигнал/шум всей машины.

PCB принимает 1,6 мм толстые двухсторонние доски, 2,0 унций меди толщиной, и полный процесс тонирования для обеспечения хорошей проходящей производительности больших и малых токов. Первоклассное качество печатной платы.

Самой большой особенностью этой платы является использование современной схемы защиты динамиков C1237 BTL, которая эффективно устраняет ударный звук включения и выключения и функцию защиты выхода постоянного тока, делает ваши колонки более безопасными.

Схема подключения всей печатной платы является довольно строгой и разумной, и вся проводка PCB использует метод заземления с одной точкой. Плата усилителя мощности стабильна и надежна, с большой выходной мощностью; Красивый и круглый звук и открытое звуковое поле. Обладает сильным стереозвуком, стабильной и мощной низкой частотой, отличным соотношением сигнал/шум, широким динамическим диапазоном; Четкими деталями, отличным переходным откликом, И может воспроизводить все виды музыки с легкостью, и имеет очень хорошую производительность в домашней среде.

Основные параметры

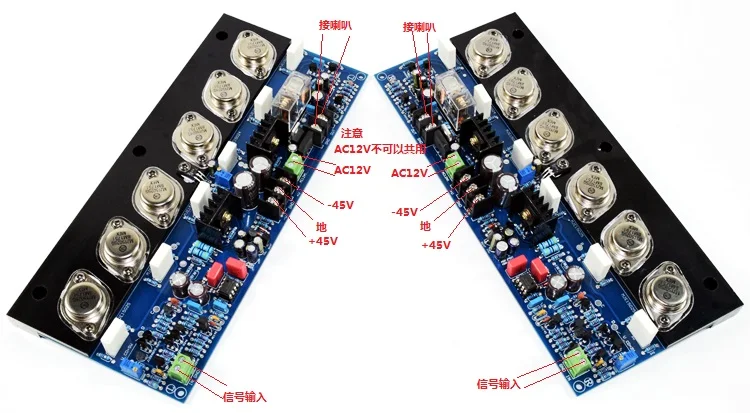

1. Параметры мощности: один комплект: DC +-(35 В-55 в) рекомендуется +-45 В (AC: трансформатор 300 Вт двойной 32 В, необходимо добавить Плата выпрямителя)

Другая группа: один AC12V (Примечание: Каждая плата имеет один блок питания AC12V независимо, то есть одна плата используется для одного

Одиночный источник питания AC12V)

2. Мощность: 200 Вт (общее гармоническое искажение THD + N<0.1%), DC +-45 В, 4 Ом

3. Класс А 60 Вт, измеряется при нагрузке 4 Ом

4. Сопротивление динамика: 4-8 Ом.

5. Размер печатной платы: 105*236 мм

6. Сначала настроить дифференциальный входной каскад тока до 2MA: Отрегулируйте VR1 (500R) регулируемый резистор так, что вольтаж в двух местах C и D-1,5-2V (То есть напряжение на R9 (1K) резистор); В это же время, входной дифференциальный ток составляет 1,5-2MA, это значение является лучшим звуком Качество

7. Ток тока в большой трубке составляет 100 мА: Настройте регулируемый резистор VR2 (1K) так, чтобы напряжение в двух точках A и B составляло 22 мВ, И ток покоя I = 22 мВ/0,22 р сопротивление составляет 100 мА; Если теплоотвод клиента достаточно большой, он может увеличить ток покоя, Обычно 100MA-300MA обладает лучшим звуковым эффектом.
