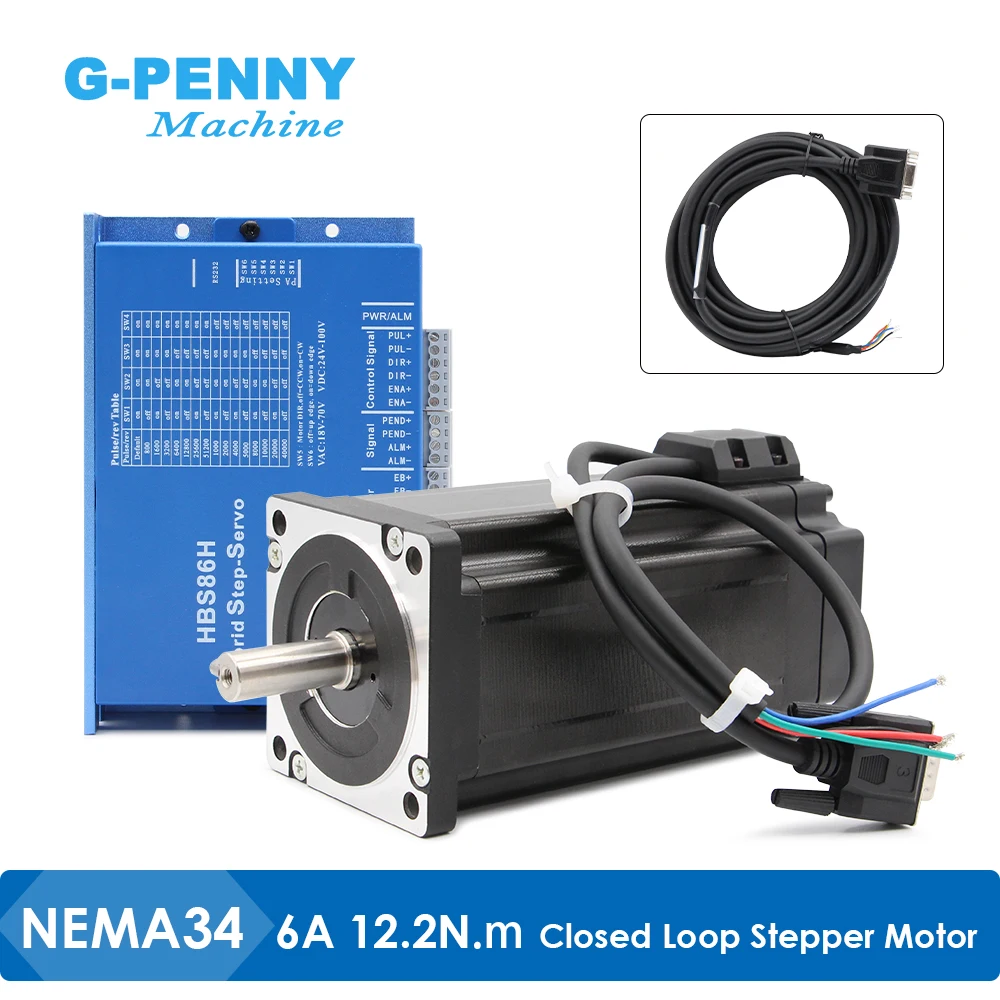

Комплект шагового двигателя с замкнутым контуром Nema34 100 нм 86HS120N + HBS86H шаговый

Комплект шагового двигателя с замкнутым контуром Nema34 100 нм 86HS120N + HBS86H шаговый

1 шт. иNema34 12.2Nm 6A замкнутый цикл шаговый двигатель 86HBS120N

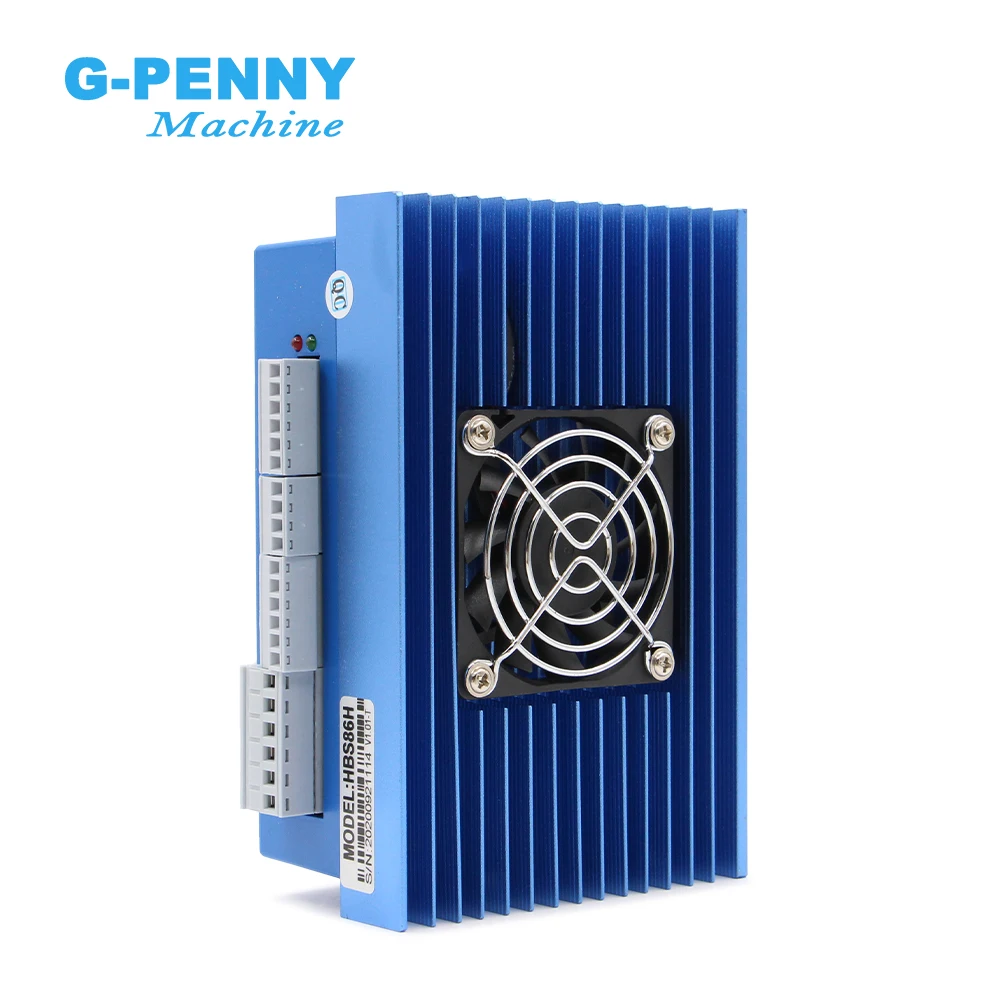

1 шт. иДрайвер двигателя HBS86H

1 шт. иHSS-CABLE-5M

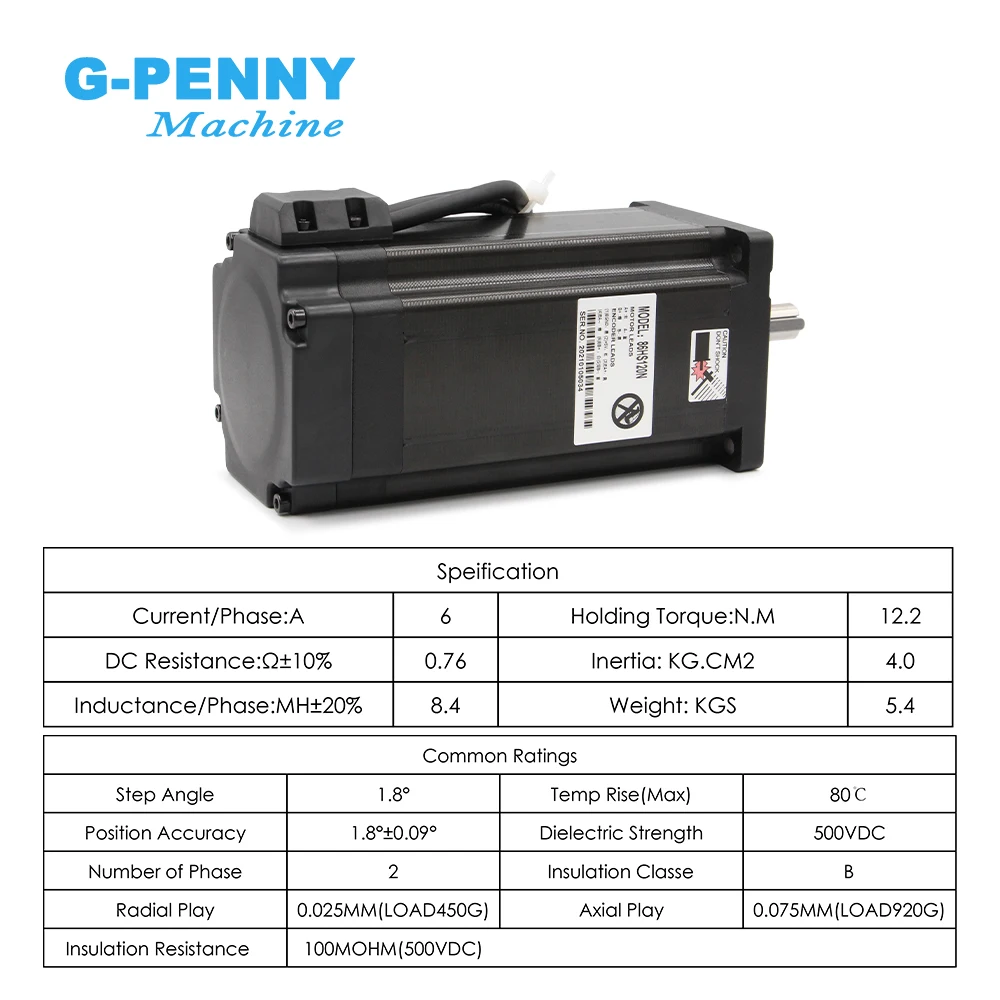

Ток/фаза: 6А

Удерживающий крутящий момент: 12,2 Н. М

Сопротивление постоянного тока: 0.76Ω ± 10%

Инерция: 4,0 KG.CM2

Индуктивность/фаза: 8.4MH ± 20%

Вес: 5,4 кг

Угол шага: 1,8 °

Точность положения: 1,8 ° ± 0,09 °

Повышение температуры (макс.): 80 ℃

Диэлектрическая прочность: 500VDC

Количество фаз: 2

Радиальная игра: 0,025 мм (LOAD450G)

Осевая игра: 0,075 мм (LOAD920G)

Сопротивление изоляции: 100 МОм (500 В постоянного тока)

Изоляционный элемент: B

• 1.Не теряя шаг, высокая точность позиционирования

• 2.100%Номинальный выходной крутящий момент

• 3. Небольшая вибрация, плавное и надежное перемещение на низкой скорости

• 4. Совместимость сКодировщик 1000 линий

• 5.Защита от перегрузки по току, перенапряжения и перегрузки по позициям

Входное напряжение: 18-80VAC(50V типичный) или 30-110VDC

Непрерывный ток: 7.5A 20 кГц PQM

Максимальная частота импульса: 200K

Частота связи по умолчанию: 57,6 кбит/с

1. Нет потери шага, точное позиционирование

2. 100% Номинальный крутящий момент приводной двигатель

3. Технология управления переменным током, высокая эффективность тока

4. Низкая вибрация, стабильная работа на низкой скорости

5. Встроенный контроль ускорения и замедления для улучшения гладкости запуска и остановки

6. Пользователь может настроить сегментацию

7. Совместимость с 1000-line и 2500-line кодеры

8. Защита от перегрузки по току, защита от перенапряжения, защита от перегрузки по току

9. Зеленый светильник означает бег, красный светильник означает защиту или автономный режим

(1) t1: Эна (сигнал включения) должна быть DIR не менее 5 МКС перед временем, подтверждение высокое. Как правило, рекомендуется, чтобы Эна + и Эна оставались плавающими.

(2) t2: DIR составляет не менее 6 мкс перед краем пула, чтобы определить его статус высокий или низкий.

(3) t3: ширина импульса не менее 2,5 МКС.

(4) t4: ширина низкого уровня не менее 2,5 МКС.

Рекламная промышленность, гравировка, упаковка, лазеры, Электронная промышленность, медицинская промышленность, полиграфическая промышленность, деревообработка, машиностроение, керамическая промышленность, каменная промышленность и так далее.

11,1 мощность светильник не светильник со шнуровкой

При отключении входного питания проверьте схему питания. Слишком низкое напряжение

11,2 красный светильник будет оповещаться после включения

Проверяйте, подключены ли отзывы о сигнальной линии двигателя и линии фазы мощности двигателя

Шаг за шагом, независимо от того, слишком ли высокое или слишком низкое входное напряжение серводвигателя

11,3 красный светильник будет оповещаться после бега и поворота под небольшим углом

Определите, правильно ли подключена фазовая серия линии двигателя. Неправильный, пожалуйста, обратитесь к идентификации двигателя

Соответствующее соединение последовательной фазы с Драйвером

Задайте параметры конфигурации привода, независимо от того, является ли номер линии кодировщика двигателя таким же, как у подключенного двигателя

Фактические параметры одинаковые. Сброс, если отличается

Определите, превышает ли скорость входного импульса Номинальное положение двигателя

11,4 без вращения после импульсного ввода

Проверяйте, надежна ли проводка импульсного входного терминала серводвигателя

Определите, является ли входной режим в пошаговой конфигурации системы серводвигателя импульсным входом

Соответствующие методы ввода

Проверяйте, может ли двигатель быть выпущен
