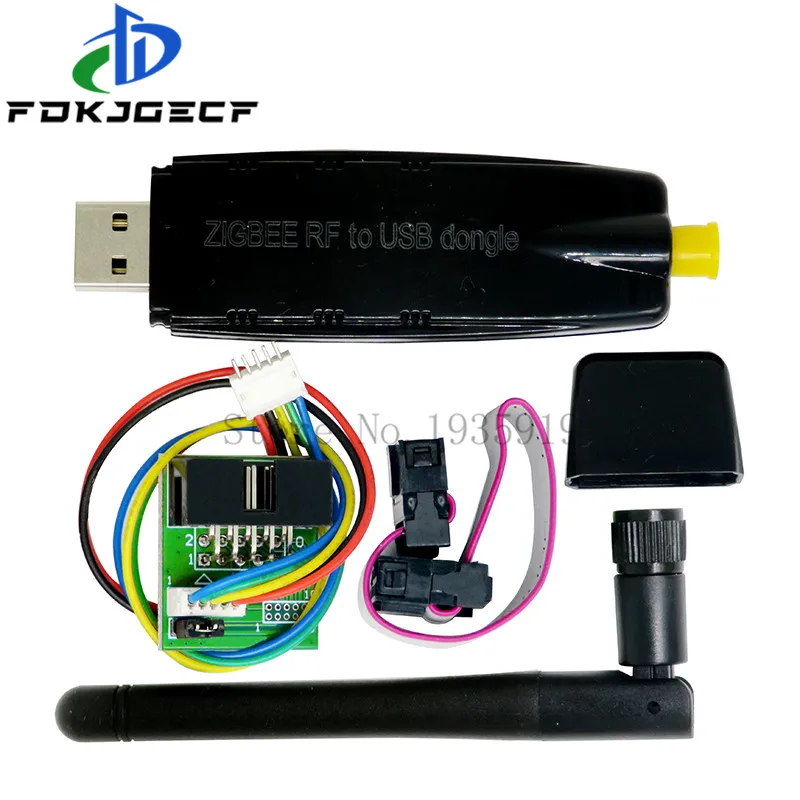

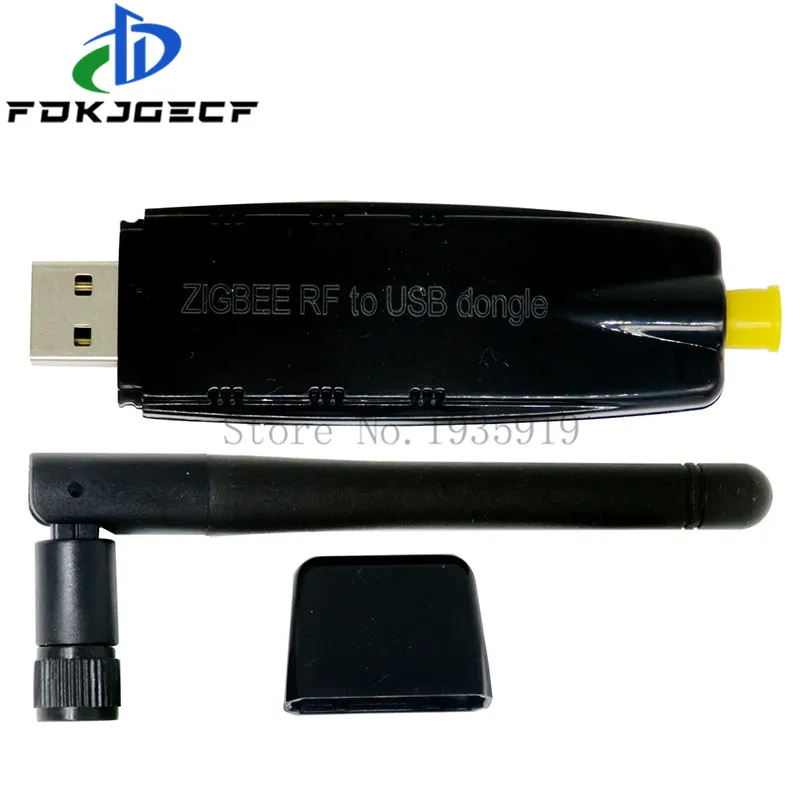

ZigBee RF к USB (CC2530 CC2531 CC2591) переключатель прозрачный последовательный порт

• Модель: GB-RFTOUSB

  GB-RFTO серия беспроводного оборудования передачи данных усиленный модуль интегрирует соответствующий протокол Стандартный радиочастотный приемопередатчик и микропроцессор, который имеет Расстояние связи, сильные возможности защиты от помех, гибкие сети и другие преимущества и особенности; может обеспечить прозрачную передачу данных между устройствами многоточечными и многоточечными; Может образовывать сетчатый Тип звездной и сетчатой сетевой структуры.

  GB-RFTO Серия оборудования для беспроводной передачи данных Серийный RS232, прозрачная передача USB, WIFI, чистые данные, в дополнение к достижениям общих возможностей передачи данных, но также для сетевой связи между несколькими точками.

  GB-RFTO оборудование беспроводной передачи данных в центр координатора, роутеров и конечных узлов, эти три устройства с различными сетевыми функциями, центральный координатор является центральным узлом сети, спонсирующая организация отвечает за функции сети, обслуживания сети и управления; Релейный маршрутизатор отвечает за пересылку узлов терминалов данных только для передачи и получения узла данных. Координаторы центра, роутеры и конечные узлы этих трех типов устройств в аппаратной конфигурации точно такие же, просто различные параметры устройства.

  1,Характеристики модуля

  Описание основной функции:Изготовитель:Преобразование между интерфейсом USB и беспроводным через беспроводнойГрупповая сетевая коммуникация;

  Беспроводной Мощный:С функцией ретрансляционной маршрутизации;

  Расстояние связи:Максимальная дальность передачи до 2000 метров;

  Способность защиты от помех:2,4G DSSS технология распространения спектра;

  Последовательное гибкое применение:Прозрачный режим передачи или формат инструкции, максимальная скорость передачи 115200;

  Гибкий режим передачи:Выбор режима передачи или адреса назначения;

  Типы гибких узлов:Центральный Узел, узлы маршрутизации, терминальные узлы могут быть произвольно установлены;

  Сетевые возможности:Звездная сеть, сеть деревьев, сеть цепей, сеть сеток;

  Большая емкость сети:16-канальный разных типов, 65535 Network может быть набор

  2,Описание интерфейса




  Нет.	Класс	Описание
  1	USB1	Интерфейс USB и ПКUSBПодключен
  2	J1	Интерфейс программирования и отладки
  3	A1	Интерфейс антенны модуля для отправки и получения данных удаленно при необходимости для подключения внешней антенны

  3,Электрические/рабочие параметры

  Проект	Описание
  Поддерживаемые операционные системы	Поддержка Windows 98SE/2000/XP/vista/сервер 2003/win7
  	Поддержка Mac OS-X/OS-9
  	Поддержка linux
  Протокол клиентского интерфейса USB	Соответствие спецификации USB version2.0
  Физический интерфейс USB	USB A -type male
  Питание	Питание от USB, нет внешнего источника питания
  Рабочая температура	-40 ~ + 85
  Влажность	0 ~ 95% без конденсации
  Рабочая частота	2,4G ISM полоса Глобальный Бесплатная доставка по всему миру
  Модуляция	DSSS спектр прямого распространения последовательности
  Мощность передачи	19dbm
  Скорость последовательной связи	Может быть установлен от 1200 до 115200
  Режим передачи	Отправка трансляции или адреса назначения
  Топология сети	Звезда, дерево, цепь, сетка
  Пиковый ток	160 мА
  Подключение антенны	Клеевая присоска антенна, присоска антенна, питатель + клеевая присоска антенна, стекловолоконная антенна

  4,Применение модуля

  Дистанционное автоматическое считывание счетчика AMR система

  Система отслеживания безопасности пищевых продуктов

  Беспроводная система управления уличный светильник

  Современные Сельскохозяйственные теплицы системы

  Умный дом, умный дом

  Передача данных RFID

  Инструменты для сбора и передачи данных

  Беспроводной датчик передачи данных

  Система позиционирования подземного персонала

  5,Ресурсы модуля

  (1)Основной модуль:GB2530

  (2) серийный чип RF-USB: CP2102

  (3) Антенна:Антенна с обратной полярностью 2,4G

  (4) порт программирования: 2,0 мм Шаг используется для женщин

  6,Порт программирования (J1) описание

  P2_2----- Функция отладки pin DC

  P2_1----- Функция отладки pin DD

  GND ------ источник питания, источник питания отрицательный

  Положительный вход источника питания VDD -----

  REST_N ---- сброс pin, активный низкий

  Интерфейс для отладки, программирования, загрузки программ, Packet Sniffer, smartrfactio7

  7,GB-RFTOUSB схемы

  Ниже приведены результаты полевого тестирования персонала компании на модуле GB2530H

  Время тестирования:2011-12-04Во второй половине дня2Точка к5Точка воскресенья

  Погодные условия: солнечный,7-15Цельсия, бриз

  Во-первых, испытание открытой местности (озеро не мешает)

  2011-12-04Во второй половине дня2Точка к4Точка00Очки, для2530Модули высокой мощности в высокотехнологичной зоне Nanchang Aixihu тестируют конкретное местоположение на следующем скриншоте (как карты Baidu и диапазон):

  Тест3Конечные точки, а именно расстояние1,9Км2,7Км и3,9Км:

  1,На расстоянии1,9Км, интенсивность сигнала-60 дБ, Контракт200Тесты10Время, процент успеха при закрытии посылка100%, Нет потери пакета и ошибки пакета;

  2,На расстоянии2,7Км, интенсивность сигнала-65 дБ, Контракт200Тесты10Время, процент успеха при закрытии посылка100%, Нет потери пакета и ошибки пакета;

  3, Расстояние3,9Км, интенсивность сигнала-70 дБ, Контракт200Тесты10Время, скорость потери пакета0.2%Или меньше, в соответствии с1%Лицензирование потерь
