Горячая Распродажа автомобиль монитор электронный VPC Беспроводной Wi-Fi

Автомобильный монитор электронный VPC беспроводной wifi автобус видео 3D изображение процессор Счетчик числа людей датчик

Описание имени

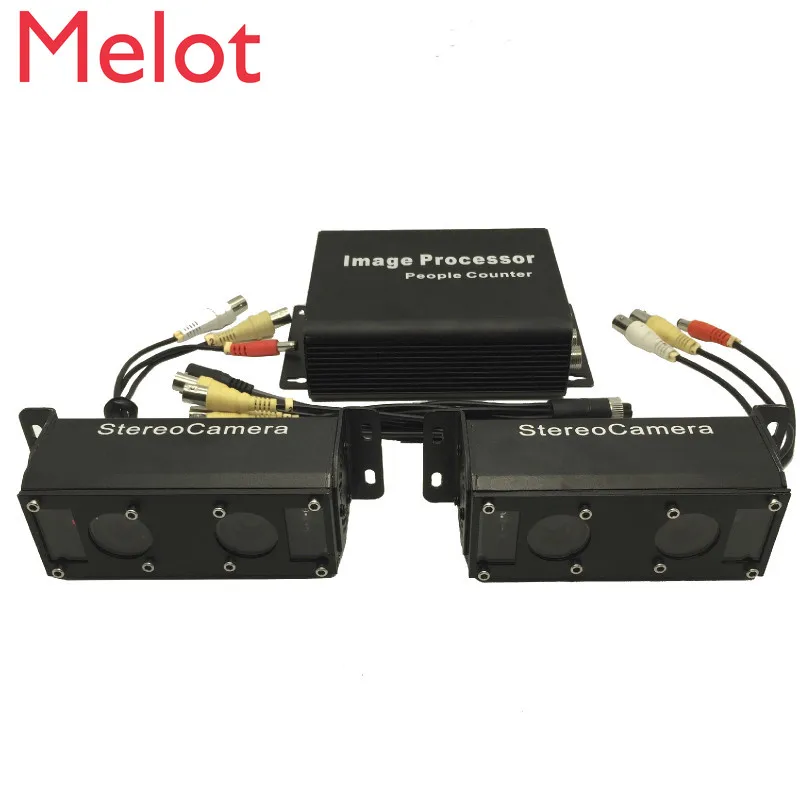

SM-GKM VPC: Счетчик людей с видео, включает одну или две стереокамеры.

Видеорегистратор: Цифровой видеорегистратор

GPS: Глобальная система позиционирования

GPRS: Служба общего радиосвязи

3G: 3G-это аббревиатура 3-го поколения, относится к технологии мобильной связи третьего поколения, относится к поддержке высокоскоростной передачи данных сотовой мобильной связи. В настоящее время существует четыре вида стандартов 3G: CDMA2000 (mobile), WCDMA (China Unicom), TD-SCDMA (Telecom), WiMAX.

WDS: Беспроводная распределительная система, беспроводная распределенная система. Открыв функцию WDS в беспроводном маршрутизаторе, чтобы она была расширена для покрытия беспроводного сигнала, большего диапазона. WDS может сделать беспроводное соединение AP или беспроводного маршрутизатора через беспроводное (реле), и в процессе реле не влияет на функцию эффекта беспроводного покрытия. Таким образом, мы можем использовать два беспроводных устройства, чтобы установить доверие WDS и связь между беспроводной сетью, которая расширит охват более чем в два раза оригинала.

1 отправка даты в отчет платформы программного обеспечения думал GPS/DVR.

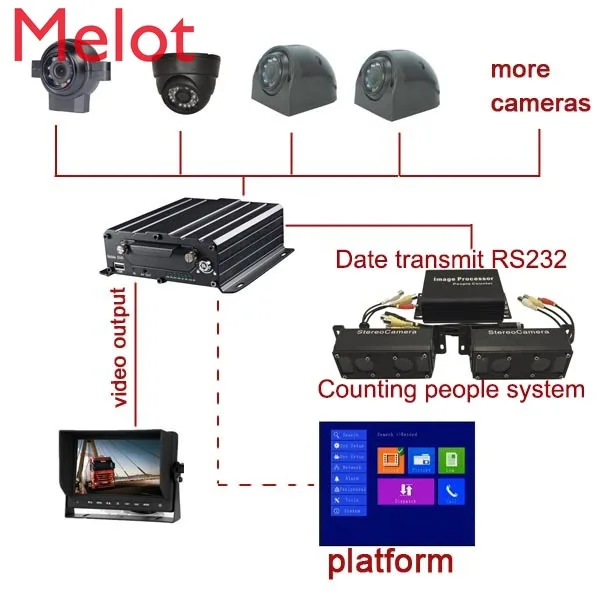

1,1 подключение устройства и схема потока данных

1,2 режим подключения

1.2.1 подключение транспортного средства

1. Аппаратное соединение

SM-GKM последовательный порт VPC (опционально RS232/RS485), соединенный с DVR GPRS/3G или GPS устройством.

2. Номер обмена записями:

1)SM-GKM VPCАктивный режим передачи

SM-GKM VPC через последовательный порт для отправки в режиме реального времени за запись к серийному подключению DVR или GPS устройств, видеорегистратор или GPS устройства через свои собственные GRPS/3G будут SM-GKM VPC Запись в реальном времени, передаваемое на DVR или GPS устройство программного обеспечения платформы.

SM-GKM VPC пассивный режим отклика

Видеорегистратор или gps-устройство через последовательный порт к VPC SM-GKM отправлять команды для получения некоторых или всех записей, VPC SM-GKM получил заказ и соответствующий заказ.

3. Запись видео

VPC SM-GKM могут быть передними и задними дверями двух камер были в общей сложности 4 дорожное видео-изображение сочетание четырех изображений, через видео линии с аналоговым сигналом на видео вход DVR, И запись.

1.2.2 подключение программного обеспечения платформы

GPS/DVR Серверная программная платформа через Фиксированный IP доступ к ТЕЛЕКОММУНИКАЦИЯМ, передаваемый через SM-GKM записи VPC, хранится в базе данных собственной платформы и использует самостоятельно разработанное программное обеспечение для составления отчетов и запроса потока информации.

2. Отправка записи мыслей GPS/DVR, использование на сегодняшний день записи обмена.

2,1 схема подключения устройства и даты

2,2 режим подключения

2.2.1 подключение транспортного средства

1. Аппаратное соединение

SM-GKM последовательный порт VPC (RS232/RS485 опционально) Подключение к GPRS/3G мобильному DVR или GPS устройству.

2. Метод обмена записью чисел:

1)SM-GKM метод активной отправки VPC

SM-GKM VPC через последовательный порт, отправляя в режиме реального времени запись в DVR или последовательный порт gps-устройства, а DVR или gps-устройство отправляет SM-GKM VPC Запись в реальном времени на программное обеспечение платформы.

2)SM-GKM метод пассивного ответа VPC

Видеорегистратор или gps-устройство продумал Серийный порт, чтобы отправить команду SM-GKM VPC для получения некоторых или всех записей, SM-GKM VPC получает заказ и соответствует заказу.

3. Запись видео

SM-GKM VPC может объединить 4 камеры из двух дверей в один канал 4 Сплит-изображения, отправить один канал видео в DVR думал видео кабель, а затем запись.

2.2.2 подключение программного обеспечения платформы (обмен базы данных даты)

Платформа GPS/DVR позволяет получать информацию о дате счетчика людей и использовать программное обеспечение отчета для статистики.

3 GPS/DVR отправка даты думал TCP/IP

3,1 схема подключения устройства и даты

3,2 режим подключения

3.2.1 подключение транспортного средства

1. Аппаратное соединение

SM-GKM последовательный порт VPC (RS232/RS485 опционально) Подключение к GPRS/3G мобильному DVR или GPS устройству.

2. Режим обмена счетчиками:

1)SM-GKM режим активной отправки VPC

SM-GKM VPC думал, что последовательный порт отправляет в режиме реального времени запись в DVR или GPS, а затем DVR или GPS отправляет запись на платформу программного обеспечения думал, что он владеет GRPS или 3G.

2)SM-GKM VPC пассивный режим отправки

Видеорегистратор или GPS продуманный последовательный порт для отправки команд SM-GKM VPC для получения некоторых или всех записей, SM-GKM VPC получает и соответствует заказу.

3. Запись видео

SM-GKM VPC может объединить 4 камеры из двух дверей в один канал 4 Сплит-изображения, отправить один канал видео в DVR думал видео кабель, а затем запись.

3.2.2 подключение программного обеспечения платформы

GPS/DVR Серверная программная платформа через Фиксированный IP доступ к ТЕЛЕКОММУНИКАЦИЯМ, передаваемый через SM-GKM VPC запись может храниться в своей собственной платформе, базе данных, или по договоренности получите SM-GKM VPC запись передачи в реальном времени на третьи вечерние клиентские серверные программы, И программным обеспечением сервера, записанным в базу данных и программное обеспечение для статистики и запроса потока информации.

4. Режим записи посылки.

4,1 схема подключения устройства и даты

4,2 режим подключения

1. Люди счетной передачи

SM-GKM VPC использовать встроенный GPRS / GPS модуль через GSM сеть, на третьи вечерние клиентские серверные программы, чтобы отправить в режиме реального времени запись запуска фиксированного IP адреса сервера в публичной сети и состоит из серверного программного обеспечения, записываемого в базу данных. Статистики и запроса потока информации с помощью третьего вечерние программного обеспечения клиентского сервера.

2. Запись видео

SM-GKM VPC может объединить 4 камеры из двух дверей в один канал 4 Сплит-изображения, отправить один канал видео в DVR думал видео кабель, а затем запись.

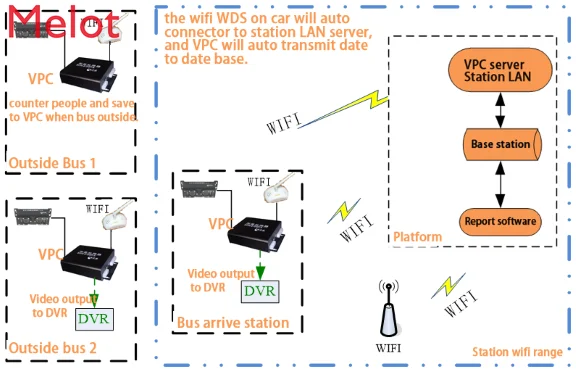

5 через беспроводную LAN (каскад WIFI маршрутизатора) для отправки записей

5,1 схема подключения устройства и даты

5,2 режим подключения

1. Установите беспроводной маршрутизатор в шине.

1 канал или 4 канала беспроводной маршрутизатор функции WDS (WDS-это беспроводная распределительная система), Подключайтесь к SM-GKM VPC.

2. Подсчет даты передачи

Когда автобус находится на станции за пределами вождения и вверх и вниз пассажиров, записи потока пассажиров будут храниться в флэш-SM-GKM VPC, вы можете сохранить 131072 записей.

Когда автобус въезжает на станцию, автомобильный WiFi роутер автоматически подключается к Wi-Fi роутеру станции сцены и автоматически подключается к третьей вечерние клиентской серверной системе, SM-GKM VPC еще передает на сервер все записи afferent базы данных, статистики и проверить поток информации гостя с помощью программного обеспечения для отчета.

3. Запись видео (опционально)

SM-GKM VPC может объединить 4 камеры из двух дверей в один канал 4 Сплит-изображения, отправить один канал видео в DVR думал видео кабель, А затем запись и загрузка на компьютер при подключении Wi-Fi.

6. Отправка записи через проводную LAN

6,1 схема подключения устройства и даты

6,2 режим подключения

1. Маршрутизатор

Подключение всех SM-GKM VPC к маршрутизатору или коммутатору, пусть сервер и SM-GKM VPC в той же локальной сети, каждый SM-GKM VPC имеет один IP адрес.

2. Подсчет даты передачи

Когда клиент in and out после каждой бинокулярной камеры, будет в счетчике генерировать импорт и запись, хранящаяся в флэш-SM-GKM VPC, будет автоматически передавать на третьи вечерние клиентские серверные программы, статистики и запроса потока информации с помощью программного обеспечения для составления отчетов.

Если сеть не работает или сервер не может быть подключен к VPC SM-GKM, каждый VPC SM-GKM может сохранить 131072 автономных записей, когда сетевое подключение, SM-GKM VPC автоматически повторяет запись, не передает запись на сервер.

3. Запись видео (опционально)

SM-GKM VPC может объединить 4 камеры от двух дверей до одного канала 4 Сплит-изображения, отправив один канал видео в DVR думал видео кабель и запись.
