Электронный чипсет 9-го поколения для Canon EOS Адаптер EF-7D II 5D III 650D + кронштейн |

Электронный чипсет 9-го поколения для Canon EOS Адаптер EF-7D II 5D III 650D + кронштейн |

Особенности:

А. Этапы установки:

1. Установите адаптер на камеру,

2. Отметьте пять электронных точек касания на адаптере,

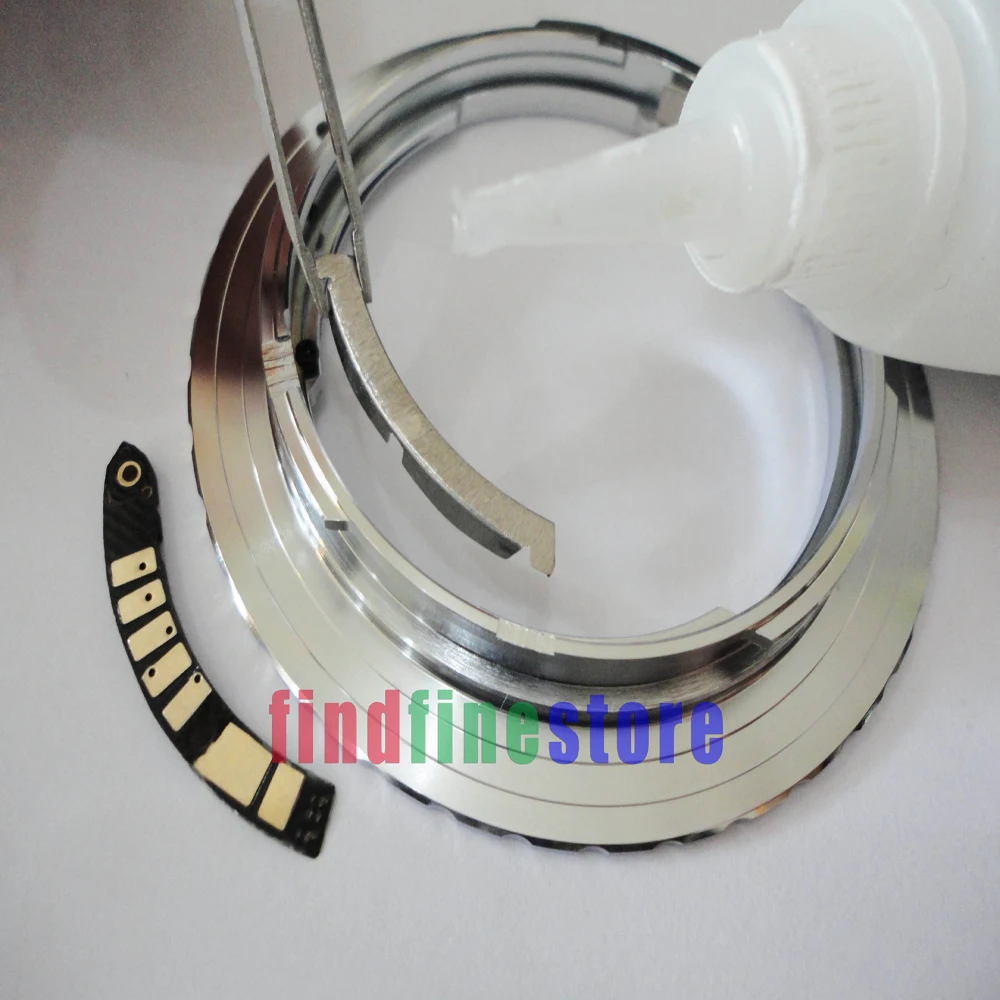

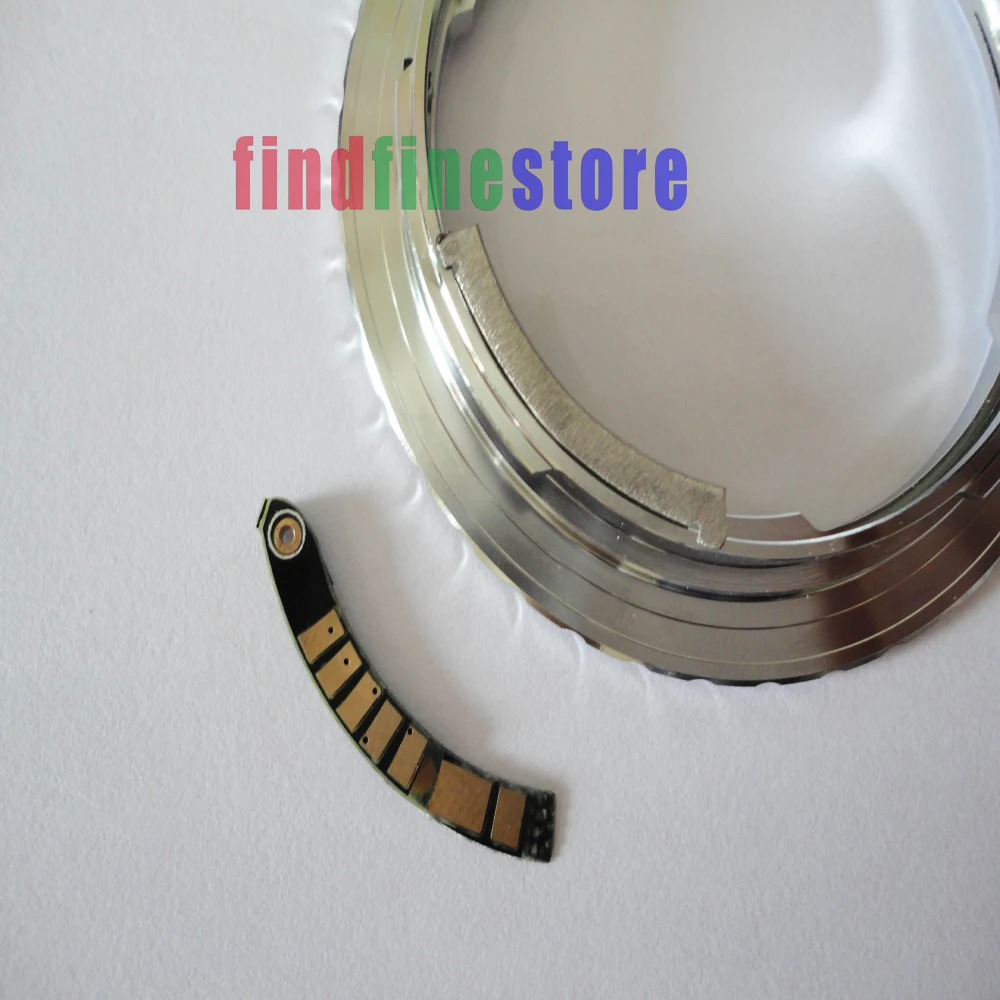

3, закрепите кронштейн на адаптере (Примечание: для некоторых адаптеров кронштейн не полезен, например M42 для адаптера eos),

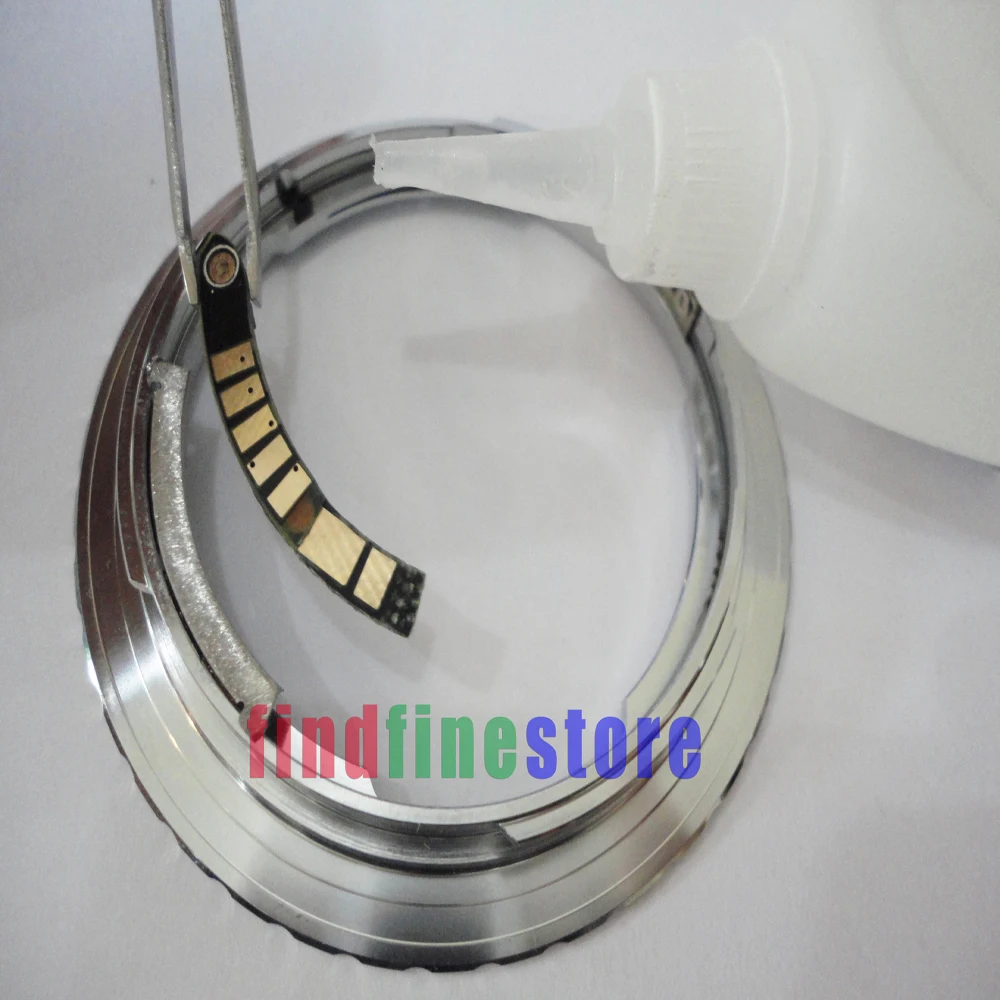

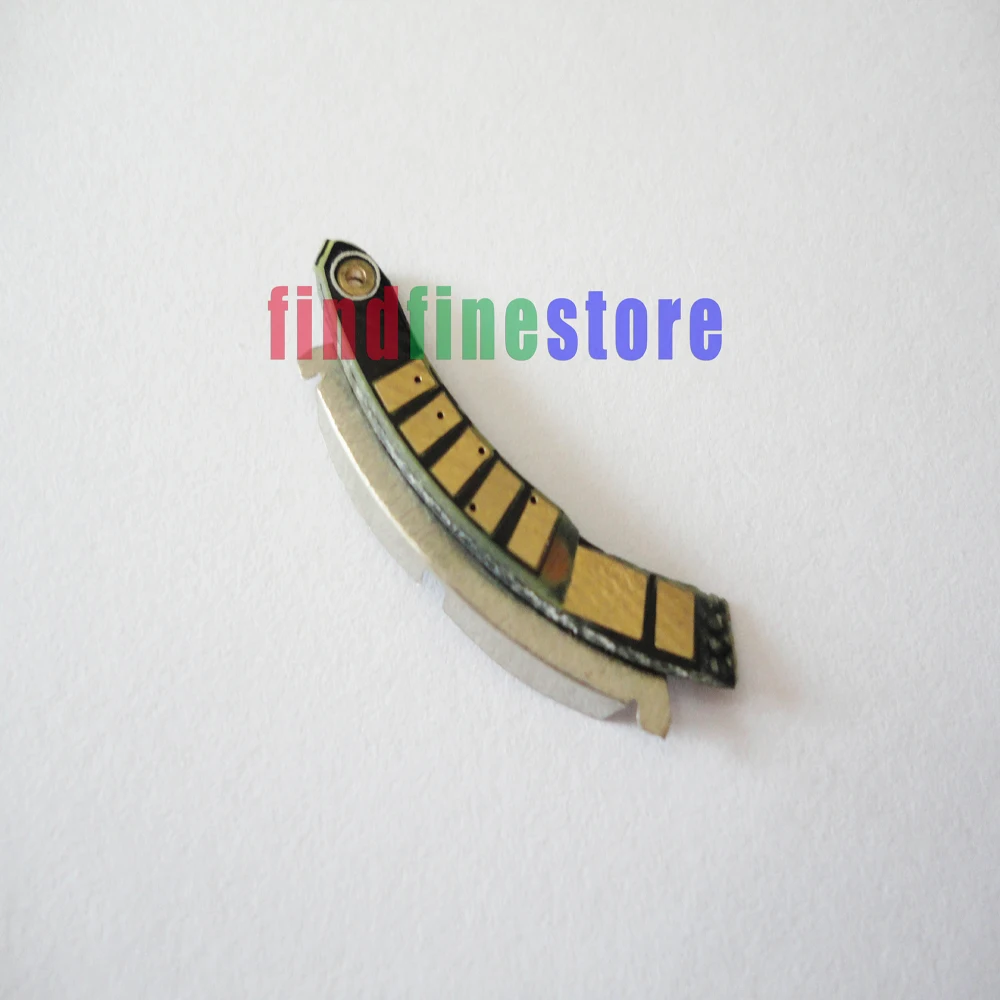

4, соответствуя пяти отметкам на адаптере, зафиксируйте чип на штанге, убедитесь, что пять электронных сенсорных точек на чипе соответствуют пяти отметкам на адаптере. (Примечание: для адаптера без слотов, зарезервированных для чипа, лучше обрезать два конца кронштейна в соответствии с изображением № 7,8,9 в списке)

B. Чип включает светильник и звук подтверждения фокусировки видоискателя камеры.

В.Установите/Удалите адаптер после выключения камеры.

Д.Он может сосредоточиться на бесконечности. Поддерживает AV (Приоритет диафрагмы) и ручной режим.

Е.1. Максимальная диафрагма объектива может быть установлена на камере в диапазоне от F/1,1 до F/45.

2. Фокусное расстояние объектива можно установить на камеру от 1 мм до 65535 мм.

3. Микрорегулировка фокуса объектива может быть установлена на камере от 0 до 31 шага (Примечание: большинство объективов можно установить только от 0 до 27 шагов).

4. Данные Настройки хранятся в чипе на кольце при выключении питания.

5.Поддерживает AV (Приоритет диафрагмы) и ручной режим.

6. Данные о диафрагме экспозиции можно записывать в EXIF.

Подходит для:

Камера: Все Canon EOS DSLR и пленочные SLR.

Такие как: 5D, 5D MARK II, 5D MARK III, 7D, 7D MARK II, 100D, 650D, 700D, 1000D, 1100D, 1200D ..................

(Не уверен, что работает на сериях 6D, 5D mark IV, 5DS(R), 760D, 1D, EOS 30, 30 В, 33 в, D30, D60)

Способ установки программы:

1. Установите максимальную диафрагму на объективе.

2. Установите нужную апертуру на камере.

3. Фокусировка и измеритель объекта, когда достигается фокус.

4. Установите диафрагму объектива на ту же нужную диафрагму, что и настройка камеры.

5. Нажмите кнопку спуска затвора и сделайте снимок.

И вы также можете:

1. Установите максимальную диафрагму на объективе.

2. Установите значение диафрагмы камеры на максимальную диафрагму объектива.

3. Фокусировка и измеритель объекта, когда достигается фокус.

4. Установите настройку диафрагмы объектива и диафрагмы камеры на нужную диафрагму.

5. Нажмите кнопку спуска затвора и сделайте снимок.

Настройка апертуры экспозиции при съемке и не записи

1. Установите значение диафрагмы на камере до максимальной диафрагмы объектива.

2. Установите режим AV камеры.

3. Установите нужную диафрагму на объективе.

4. Сосредоточьте фокус и измерите объект и сделайте снимок.

Данные диафрагмы экспозиции, записанные в EXIF, являются максимальной диафрагмой объектива.

Как настроить адаптер чипа EMF

(Примечание: интервал времени нажатия затвора должен быть 1 секунды или более.)

1. Прикрепите адаптер к объективу и прикрепите объектив к камере при выключенном питании камеры. Включите камеру и установите ручной режим работы камеры. Установите камеру в режиме одиночной съемки. Установите скорость затвора на 1/60 секунды и шаг увеличения диафрагмы на 1/3 EV.

Примечание: Не устанавливайте камеру в режиме непрерывной съемки, чтобы избежать неисправностей. Установите только один снимок.

2. Поверните циферблат настройки диафрагмы и установите значение диафрагмы на F/64 и нажмите кнопку спуска затвора один раз.

3. Поверните циферблат диафрагмы и установите значение диафрагмы на F/57 и нажмите кнопку спуска затвора один раз.

4. Поверните циферблат диафрагмы и установите значение диафрагмы на F/64 и нажмите кнопку спуска затвора один раз. Комбинация операций F/64-Кнопка затвора + F57-shutter кнопка + F/64-Кнопка затвора Активирует режим настройки кольца.

5. Поверните циферблат диафрагмы, если можно установить максимальное значение диафрагмы на F/1,0, ваше кольцо сейчас в режиме настройки. И вы можете начать устанавливать фокусное расстояние, максимальное значение диафрагмы и микрорегулировку фокусировки вашего объектива.

Как ввести значения в режиме настройки?

При настройке кольца вам нужно будет ввести некоторые значения. В режиме настройки кольцо интерпретирует заданные значения диафрагмы цифрам. Правило преобразования указано в таблице ниже:

Кольцо имеет 3 режима настройки:

Режим 0-введите максимальную диафрагму объектива.

Режим 1-введите фокусное расстояние объектива.

Режим 2-введите микрорегулировку фокуса объектива.

Поверните циферблат диафрагмы до определенного значения диафрагмы и нажмите кнопку затвора, чтобы войти в нужный режим настройки.

Например, если вы хотите ввести максимальную диафрагму объектива, поверните циферблат диафрагмы на F/2,0 [что означает цифру 0 к кольцу] и нажмите кнопку спуска затвора. Вы устанавливаете кольцо в режиме ввода максимальной диафрагмы.

Вход в максимальную диафрагму:

1. Поверните циферблат и установите диафрагму на F/2,0 и нажмите кнопку спуска затвора, чтобы войти в этот режим.

2. Поверните циферблат и установите диафрагму на фактическую максимальную диафрагму вашего объектива и нажмите кнопку спуска затвора. Максимальная диафрагма будет зарегистрирована в кольце.

Этот адаптер EMF принимает значение диафрагмы в диапазоне от F/1,1 до F/45.

Примечание.

Не устанавливайте максимальное значение F/1,0. Это значение Зарезервировано для инженерных целей и не будет принято кольцом.

Не устанавливайте максимальную диафрагму меньше F/5,6. Система обнаружения фокуса вашей цифровой камеры может не функционировать должным образом, когда объектив медленнее, чем F/5,6 прикреплен.

Сохраните параметры в чипе emf

Введите фокусное расстояние объектива

1. Поверните циферблат и установите диафрагму на F/2,2 и нажмите кнопку спуска затвора, чтобы войти в этот режим.

2. Фокусное расстояние можно установить от 1 мм до 65535 мм. Кольцо нуждается в пяти цифрах для хранения данных фокусного расстояния. Если фокусное расстояние вашего объектива меньше пяти цифр, вам нужно вставить нули перед фактическими цифрами. При каждом выборе номера нажмите кнопку спуска затвора для ввода.

Сохраните параметр в чипе EMF

Например, если фокусное расстояние вашего объектива составляет 50 мм, введите 00050, это будет сочетание операций: F/2,0-затвор + F/2,0-затвор + F/2,0-затвор + F/3,5-затвор + F/2,0-затвор

Введите микрорегулировку фокусировки

1. Поверните циферблат и установите диафрагму на F/2,5 и нажмите кнопку спуска затвора, чтобы войти в этот режим.

Микросхема emf принимает значение Микрорегулировки фокуса в диапазоне от 0 до 31. Значение определяется двумя числами. Если значение Микрорегулировки линзы меньше двух цифр, перед фактическим числом необходимо вставить нуль. Выберите нужный номер и нажмите кнопку спуска затвора, чтобы ввести значение по одному.

Сохраните параметры в чипе emf

Например, если значение Микрорегулировки равно 25, необходимо ввести F/2,5-кнопку затвора + F/3,5-кнопку затвора

Примечание: Введите значение Микрорегулировки в соответствии с вашими собственными тестами. Значение не должно быть введено только на основе расчета.

Сохраните параметр в чипе EMF

Когда вы закончите вводить все параметры линз, вы должны хранить их в кольце для нормальной съемки. Вот как:

Измените значение диафрагмы на F/57, нажмите кнопку спуска затвора один раз.

Измените значение диафрагмы на F/64, нажмите кнопку спуска затвора один раз.

Измените значение диафрагмы на F/57 еще раз, нажмите кнопку затвора один раз.

Если все введенные значения верны, приведенные выше три шага позволят сохранить все только что введенные параметры в чипе на микросхеме emf.

Если вы пропустили несколько шагов в процессе ввода или введенное значение не соответствует указанному выше значению, кольцо автоматически выйдет из режима настройки и параметры не будут сохранены в кольце.

Все данные, хранящиеся в чипе emf, не будут потеряны при выключенном питании камеры.

По умолчанию параметры микросхемы emf-50 мм F/1,4, пожалуйста, измените параметры в соответствии со спецификациями ваших лент.

Позаботьтесь:

1. Не прикасайтесь к золотистым контактным точкам монтажной платы чипа emf При креплении и отсоединении кольца к объективу и камере.

2. Не используйте F/64-затвор + F/57-затвор + F/64-затвор комбинации при обычной съемке. Эта комбинация настроит режим настройки чипа emf. Если вы непреднамеренно входите в этот режим, выберите значение диафрагмы между F/6,3 и F/51 и нажмите кнопку спуска затвора один раз, чтобы выйти.

Посылка входит:

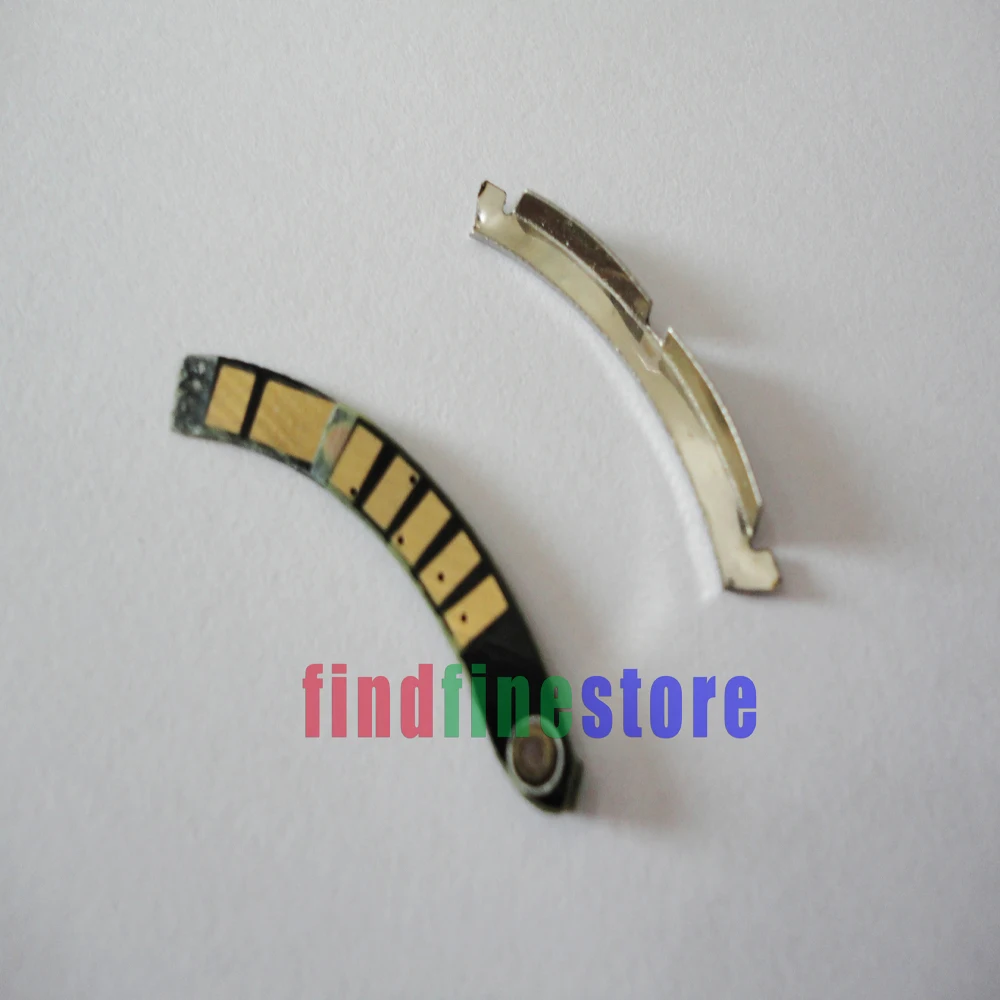

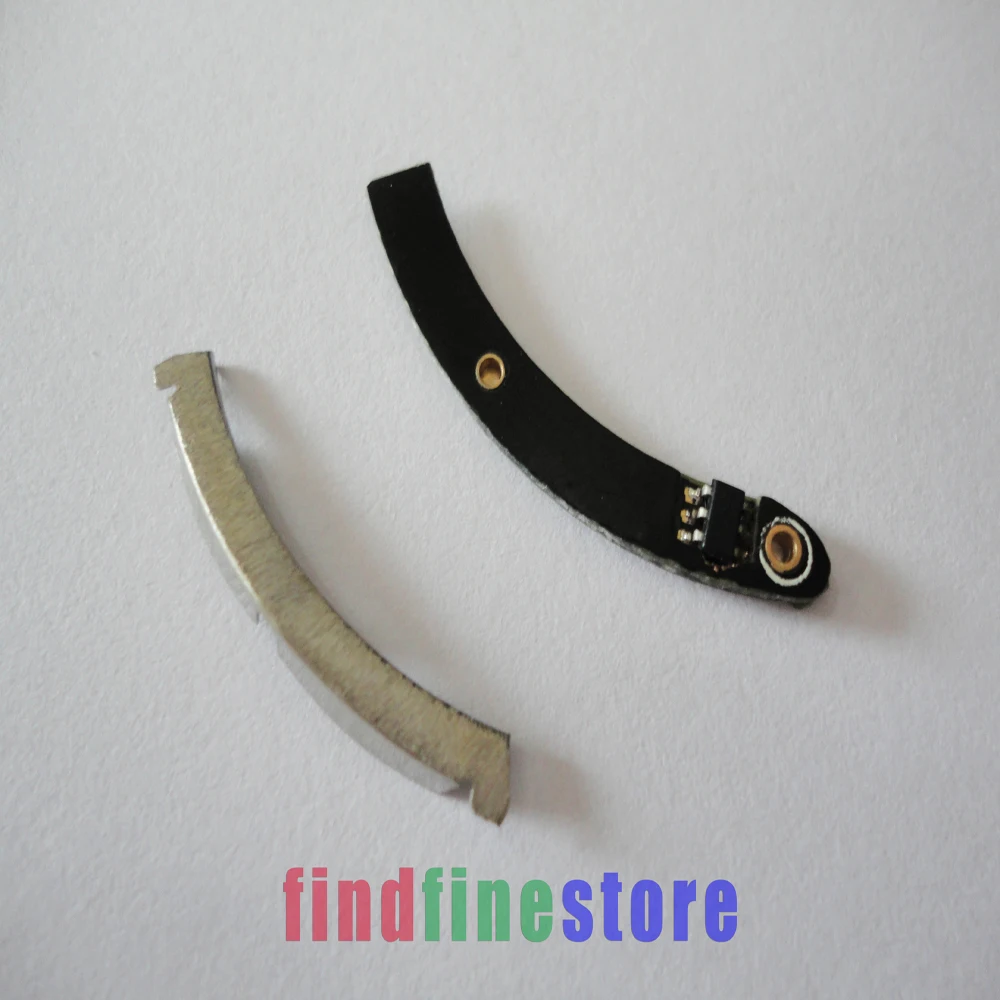

1. Микросхема подтверждения автофокусировки x1

2. Кронштейн x1

Примечание.

1. Хотя объектив подойдет физически, Автоматическая диафрагма, автофокусировка или любые другие функции не будут работать правильно при использовании этого адаптера.

В этом чехле "Режим остановки" нужно будет использовать При замере так как объектив не имеет возможности управления своей диафрагмой корпусом камеры.

Вы можете снимать с помощью ручного режима или режима первоочередности диафрагмы.
