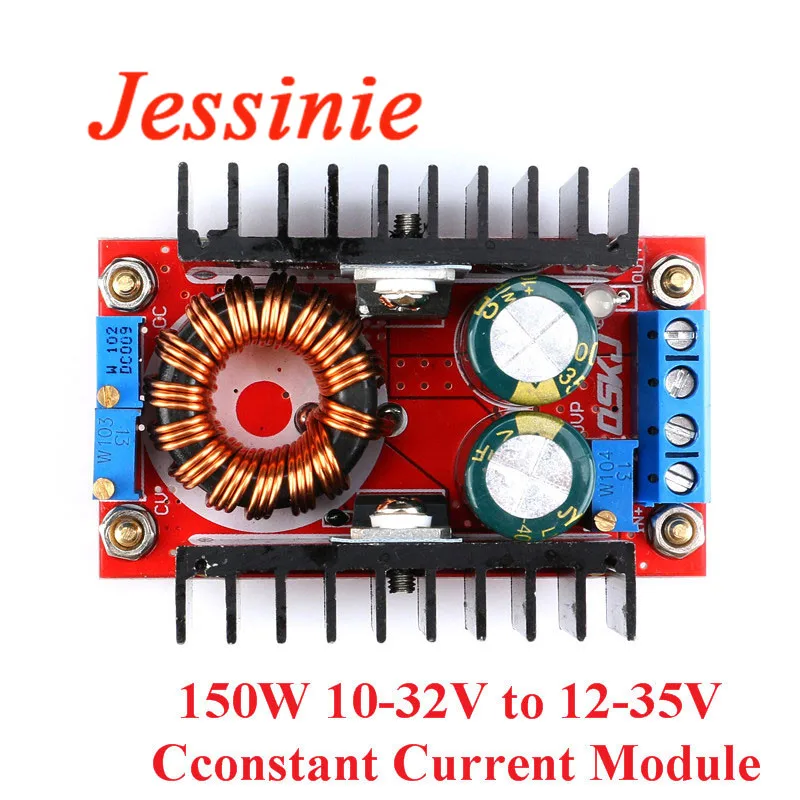

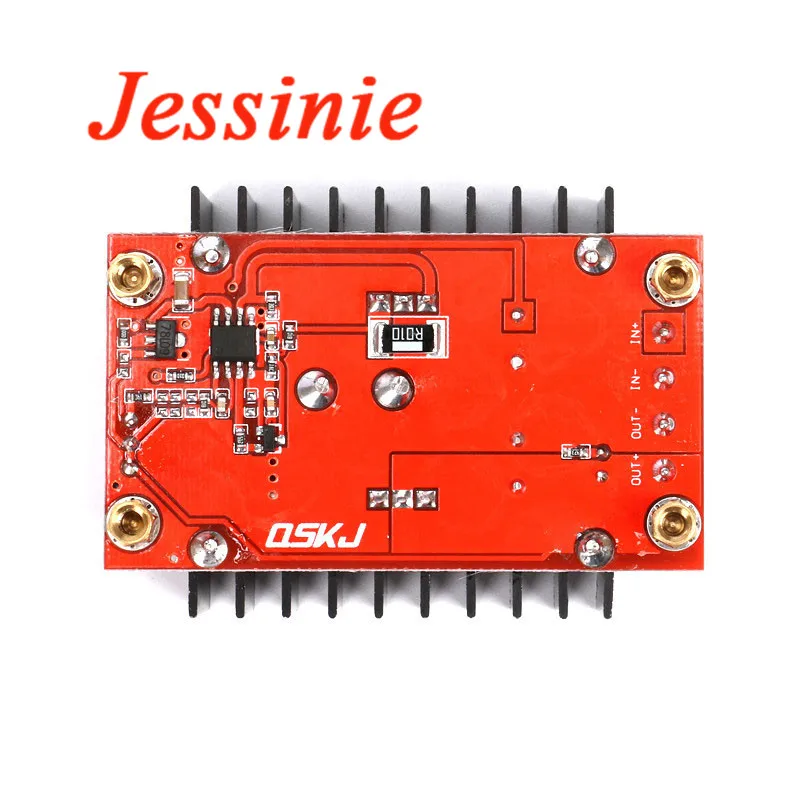

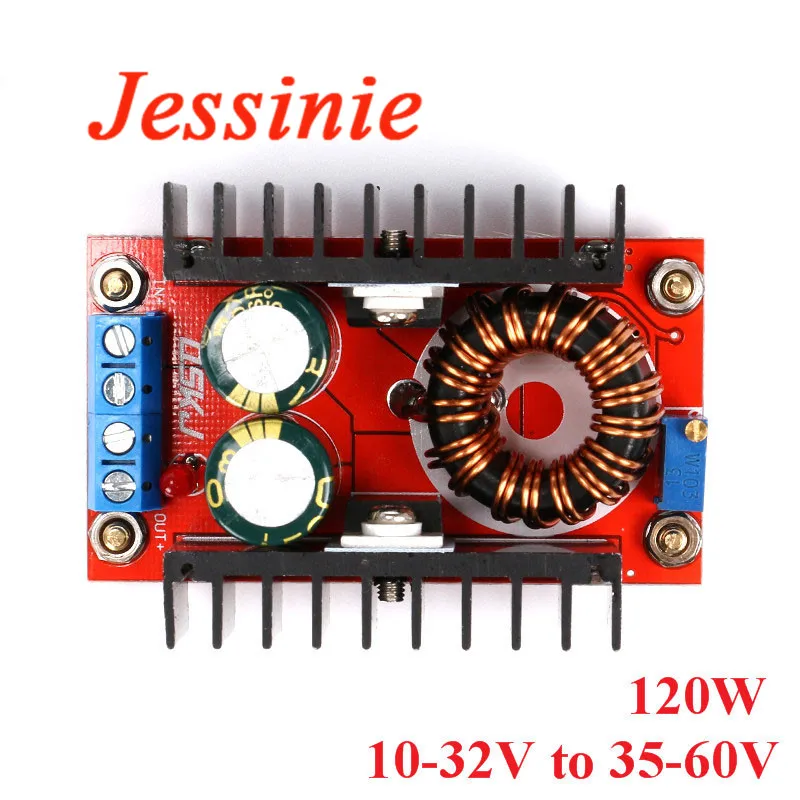

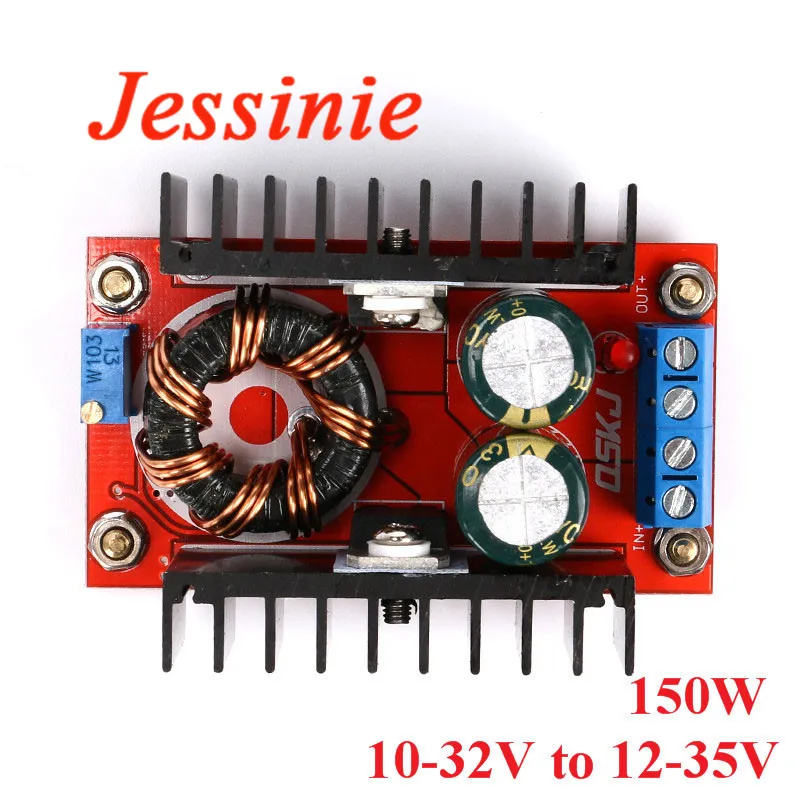

Повышающий преобразователь напряжения DC-DC 10 А 10-32 В до 12-35 в 35-60 модуль питания со

---

120 Вт от 10-32 В до 35-60 В

1. Особенности: 1). С радиатором аэродинамики охлаждающий эффект значительно улучшается, большая выходная мощность (плюс Вентилятор максимальная мощность может достигать 130 Вт). 2). Низкая пульсация на выходе, при выходе в 48 В пульсация на выходе может контролироваться примерно на 1%. 3). Входное напряжение: 10-32 В, настройка выходного напряжения по умолчанию составляет около 48 В.   2. Спецификации: 1). Свойства модуля: неизолированный Повышающий Модуль (BOOST) 2). Входное напряжение: 10-32 В постоянного тока 3). Выходное напряжение: 35-60 В постоянного тока (регулируемое) 4). Максимальный входной ток: 16 А (макс.) (Выше 10 А требуется охлаждение) 5). Максимальный выходной ток: 5 А (макс.) 6). Мощность: 80 Вт (макс., Естественное охлаждение), Усиленное охлаждение 120 Вт (макс., Фактическая мощность) 7). КПД: типичный 90% (для справки) 8). Пульсация на выходе: 2% (макс.) Пропускная способность 20 м 9). Рабочая температура: Промышленная (от-40 до + 85 по Цельсию) (температура окружающей среды более 40 градусов, пожалуйста, уменьшите мощность для использования или улучшите охлаждение) 10). Повышение температуры при полной нагрузке: 45 по Цельсию 11). Ток холостого хода: типичный 25 мА 12). Регулировка нагрузки: ± 0,5% 13). Скорость регулирования напряжения: ± 0,5% 14). Скорость динамического отклика: 5% 200 мкс 15). Размер: 65 мм x 47 мм x 23,5 мм 16). Защита от короткого замыкания: нет (при необходимости Установите предохранители или схемы защиты на входной порт.) 17). Защита входа от обратного: Нет (пожалуйста, установите последовательный диод на входном порте.)   3. Применение: 1). Регулируемое выходное автомобильное зарядное устройство Power Boost 2). Питание для вашего электронного оборудования 3). Солнечное зарядное устройство для электромобилей   150 Вт от 10-32 В до 12-35 В   1. Феатруре: 1). Свойства модуля: неизолированный Повышающий Модуль (BOOST) 2). Входное напряжение: 10-32 В 3). Выходное напряжение: 12-35 В (регулируемое) 4). Выходной ток: 10А (макс.) 5). Входной ток: 16 А (макс.) (Пожалуйста, увеличьте тепловыделение, если больше 10 А) 6). Выходная мощность: Естественное охлаждение 100 Вт (макс.), улучшение рассеивания тепла 150 Вт (макс.) 7). Простой в использовании двухъядерный ноутбук мощностью 65 Вт 90 Вт. 8). Используйте аккумулятор 12 В, 19 В, 3,42 А, ноутбук, Температура модуля около 45 по Цельсию. 9). Эффективность преобразования: 94% (измерено при входе 16 В, выходе 19 В 2,5 А) (для справки) 10). Выходная пульсация: 2% (макс.) Ширина полосы 20 м 11). Рабочая температура: Промышленная (от-40 до + 85 по Цельсию) (температура окружающей среды превышает 40 по Цельсию, более низкое энергопотребление или улучшение рассеивания тепла) 12). Повышение температуры при полной нагрузке: 45 ° C 13). Ток холостого хода: типичный 25 мА 14). Регулировка напряжения: ± 0,5 15). Регулировка нагрузки: ± 0,5% 16). Скорость динамического отклика: 5% 200 мкс 17). Размер: 65 мм x 47 мм x 23,5 мм 18). Защита от короткого замыкания: Нет (пожалуйста, установите предохранители и схемы защиты на входной порт.) 19). Защита от обратной полярности входа: Нет (пожалуйста, установите последовательный диод на входном порте.)   2. Приложения: (1 ). DIY выходной Регулируемый источник питания автомобиля, подключите вход 12 В, а выход может быть 14-35 В (свободно регулируется), однако выходное напряжение не может быть меньше входного напряжения. (2 ). Источник питания автомобильного ноутбука: подключен к источнику питания 12 В, Регулировка выходного напряжения в соответствии с потребностями вашего ноутбука. (3 ). Зарядное устройство Boost. Вы можете использовать источник питания 12 В для зарядки аккумулятора более 12 В, например, аккумулятора 24 В.   150 Вт от 10-32 В до 12-35 В регулируемый постоянный ток   Феатрур: 1. Переключитесь на рассеивание тепла крылатого типа, эффект рассеивания тепла значительно улучшится, а выходная мощность больше (при добавлении входного сигнала 24 В с вентилятором мощность может достигать около 300 Вт). 2. Новый дизайн, эффективность преобразования достигает 91-96% (подробности см. Кривую преобразования эффективности в руководстве по данным ниже). 3. Крупногабаритное магнитное кольцо железо-кремний-алюминий с использованием трех эмалированных проводов из чистой меди 0,8, которое отличается низким нагревом и высокой эффективностью. 4. Многооборотный потенциометр 3296, высокая точность регулировки и небольшой дрейф. 5. Использование независимой эталонной ИС, резисторов с несколькими сплавами, постоянного тока и стабильного температурного дрейфа. 6. Защита от пониженного напряжения регулируется, что может эффективно защитить различные батареи, а также может использоваться для солнечных батарей. 7. Благодаря функции постоянного тока его можно использовать для мощных светодиодных фонарей, зарядки аккумулятора и так далее. 8. Обладая защитой от перегрева, он может эффективно защитить силовую трубку от перегрева. Защита использует режим защиты с пониженной мощностью. Это не тип прямого отключения. При зарядке аккумулятора или светодиодного источника питания выходная мощность будет медленно уменьшаться, когда температура закончится. Когда температура упадет, автоматически восстановится. 9. Двухцветный индикатор, ток вращающейся лампы примерно в 0,2 раза превышает значение поперечного тока, а состояние зарядки ясно с первого взгляда. 10. Недавно добавленные керамические конденсаторы MLCC, пульсации на выходе значительно уменьшены, около 300 мВ при 24 В 3 А. Доставка по умолчанию Выходное напряжение составляет около 18-25 В, ток 4-5 А, а защита от пониженного напряжения составляет около 10 В.   Меры предосторожности: Длина провода 1,12 В в пределах 1 метра. Провод не менее 1,5 квадратных метров, если длина превышает 1 метр, утолщите провод. 2. Если модуль работает на высокой мощности, высокой температуре и корпусе, установите вентилятор. Для малой мощности не добавляйте вентилятор. Убедитесь, что температура радиатора модуля не может превышать 80 градусов. 3. При использовании вход не может быть изменен на противоположный, а выход не может быть закорочен. Напряжение разряда батареи 4,12 В не может быть ниже 10,5 В, а напряжение разряда литиевой батареи, используемой последовательно (одноэлементная батарея 3,7 В), не может быть ниже 2,7 В. 5. IN + Входной положительный полюс, IN-входной отрицательный полюс, OUT + выходной положительный полюс, OUT-выходной отрицательный полюс.

---
