5 в ESP8266 двухдиапазонный релейный модуль Wi-Fi IoT умный дом мобильное приложение



Сохраните в закладки:

Цена:491.77RUB
*Стоимость могла изменится

Количество:


Новое поступление

Характеристики

5 в ESP8266 двухдиапазонный релейный модуль Wi-Fi IoT умный дом мобильное приложение

История изменения цены

*Текущая стоимость 491.77 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"

Месяц Минимальная цена Макс. стоимость Цена
Aug-18-2025 624.32 руб. 636.57 руб. 630 руб.
Jul-18-2025 506.67 руб. 516.79 руб. 511 руб.
Jun-18-2025 614.15 руб. 626.44 руб. 620 руб.
May-18-2025 609.52 руб. 621.74 руб. 615 руб.
Apr-18-2025 486.14 руб. 496.3 руб. 491 руб.
Mar-18-2025 599.76 руб. 611.2 руб. 605 руб.
Feb-18-2025 594.16 руб. 606.98 руб. 600 руб.
Jan-18-2025 589.99 руб. 601.42 руб. 595 руб.

Описание товара

5 в ESP8266 двухдиапазонный релейный модуль Wi-Fi IoT умный дом мобильное приложение5 в ESP8266 двухдиапазонный релейный модуль Wi-Fi IoT умный дом мобильное приложение5 в ESP8266 двухдиапазонный релейный модуль Wi-Fi IoT умный дом мобильное приложение5 в ESP8266 двухдиапазонный релейный модуль Wi-Fi IoT умный дом мобильное приложение5 в ESP8266 двухдиапазонный релейный модуль Wi-Fi IoT умный дом мобильное приложение




Обзор:

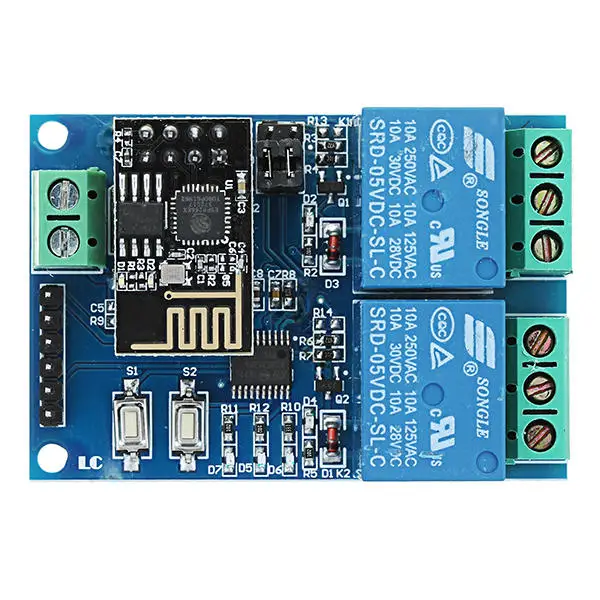

LC 5V ESP8266 2-WIFI реле канала модуль оснастить для ESP-01 модуль Wi-Fi и 8 bit high performance MCU, нужно всего лишь простой конфигурации, и затем вы можете контролировать реле с мобильным телефоном приложение под локальной сети.


Характеристики:

1, бортовой N76E003/STM8S003 и ESP-01 WI-FI модуль
2. Два режима:
(1) Режим 1: Сотовые телефоны работают напрямую с модулем Wi-Fi.
(2) Режим 2: сотовый телефон и модуль Wi-Fi работают на том же роутере
Дополнительные функции: в качестве релейный модуль USB в тех случаях, когда отключите ESP-01
3. Расстояние передачи:
(1) в открытом пространстве максимальное расстояние передачи составляет 100 м, когда сотовый телефон поддерживает модуль Wi-Fi напрямую;
(2) Когда модуль Wi-Fi и сотовый телефон работают на одном и том же маршрутизаторе, расстояние передачи зависит от интенсивности сигнала маршрутизатора;
4. Используйте технологию smartконфигурации ESP8266 для настройки пароля
ESP-01 модуль с приложением
5, бортовое реле 5 В, 10 а/250 В переменного тока 10 а/30 В постоянного тока, поглощает в 100000 раз непрерывно, модуль с защитой от бликов диодов, короткое время отклика
6. Светодиодный индикатор выбора модели и рабочего положения на плате
7. Встроенный интерфейс отладки UART и программный интерфейс MCU

8. Размер: 59*40 мм

9. Дополнительная информация://pan.baidu.com/s/1i4LqKRj

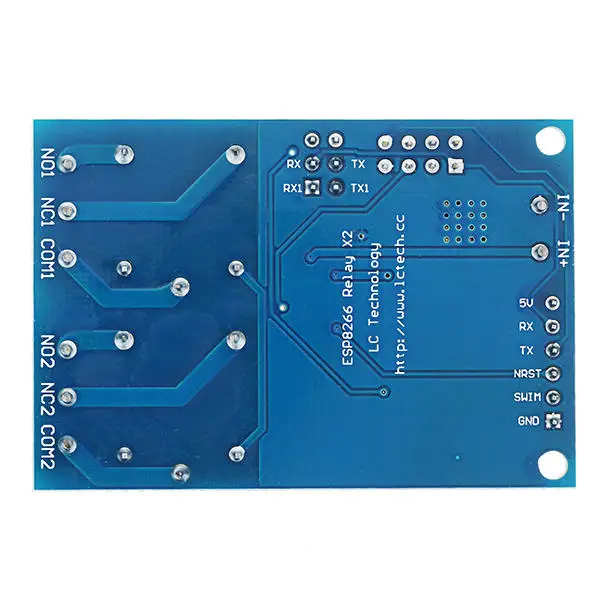

Интерфейс и источники:

dpage1

IN +, IN-: входная мощность 5 В
TX, RX: коммуникационная плата интерфейса UART
Плавание, нрст: программный интерфейс MCU
S1: Кнопка выбора режима, по умолчанию-режим 1
S2: кнопка восстановления
Светодиодный D2 и D4 (красный): индикатор реле
Светодиодный D7 (красный): индикатор режима 1
Светодиодный D5 (синий): индикатор режима 2
Светодиодный D6 (зеленый): индикатор рабочего состояния, описание D6, как показано ниже:
(1) это означает внутреннюю самонастройку или утерю соединения с маршрутизатором при выключении D6
(2) это означает, что ESP-01 ждут приложение configurate пароль для него в тех случаях, когда D6 Быстрое мигание каждые 0.5S
(3) это означает, что вся конфигурация выполнена и ждет установки соединения TCP с приложением, когда D6 медленно мигает каждые 2 секунды
(4) это означает, что соединение TCP между ESP-01 и APP работает постоянно при D6.
Команду управления реле (должна быть формат):
Откройте первое реле: A0 01 A2
Закрыть первое реле: A0 01 00 A1
Откройте второе реле: A0 02 01 A3
Закройте второе реле: A0 02 00 A2

Комплекпосылка ция:

1 двойной релейный модуль Wi-Fi 5 в ESP8266

dpage2

dpage3

dpage4

dpage6

dpage7

dpage8





2,Подготовительная работа:
(1) адаптер постоянного тока 5 В/1 А, подключение к IN + и IN-
(2) установка приложения «EspTouch_Demo» на вашем телефоне, он используется для конфигурировать пароль для ESP-01 в тех случаях, когда в первый раз, когда вы используете Рабочий режим 2 read1 (3) Установка приложения «EasyTCP_20» на вашем телефоне, это tcp-связи инструмент, а также используется для отправки реле команду ESP-01 с вашего телефона. Нажмите «переключатель», нажмите функциональную блоку и вставьте имя и содержимое команды реле (Примечание: содержимое команды-это шестигранный формат)

read2345






3, режим работы 1: (Сотовые телефоны поддерживают модуль Wi-Fi) Инструкции:
(1) Подключите ESP-01 модуль, включите питание, подождите примерно 4 секунд, статус D6 (зеленый) изменится на медленное мигание каждые 2S, это означает, что конфигурация выполнена в виде выдува:

read6


(2) Подключение к точке доступа сигнал о том, что в результате ESP-01 с вашим телефоном
 read7


(3) откройте приложение «EasyTCP_20», нажмите «подключить», вставьте IP-адрес и номер порта, нажмите «подключить», затем вы можете нажать на функциональный блок, чтобы контролировать реле после того, как состояние D6 (зеленый) будет включено все время.

read891010







read12
4. Режим работы 2: (Сотовый телефон и модуль Wi-Fi работают на одном и том же маршрутизаторе) Инструкции:
(1) Подключите ESP-01 модуль, включите питание, подождите примерно 4 секунд, статус D6 изменится на медленное мигание каждые 2S, И нажмите S1, чтобы переключить Рабочий режим в режим 2, загорисветодиодный. Пожалуйста, подождите примерно 20S, зеленый светодиодный менять на 0.5S быстрое мигание, это означает, что вы должны конфигурировать пароль для входа в ESP-01:

read13


(2) Подключитесь к маршрутизатору с помощью телефона, откройте приложение «EspTouch_Demo», вставьте пароль маршрутизатора, нажмите «Подтвердить»
read1415
(3) в ожидании конфигурация успех, это означает, что ESP-01 подключиться к маршрутизатору успешно в тех случаях, когда вы увидите IP адрес на экране (например, 192.168.0.174). После этого ESP-01 запомните этот пароль, приложим все усилия для того, чтобы подключить к данному маршрутизатору автоматически, когда в следующий раз, когда вы входите в рабочий режим 2 (примерно занимает 20-60 сек)

read1617

Примечание: ESP-01 ip-адрес 192.168.0.174 выделяется маршрутизатор, возможно, она будет меняться в тех случаях, когда перезагрузки wifi модуль реле, так что вы сможете проверять статус товара в реальном времени ip-адрес ESP-01 на вашем маршрутизаторе список устройств
(4) откройте приложение «EasyTCP_20», нажмите «подключить». Вход IP адрес и номер порта ESP-01, вам необходимо кликнуть по кнопке «подключения», а затем вы можете нажать кнопку «функциональный блок управления реле после того, как статус D6 (зеленый) постоянно работает.

            read18192021



read22
