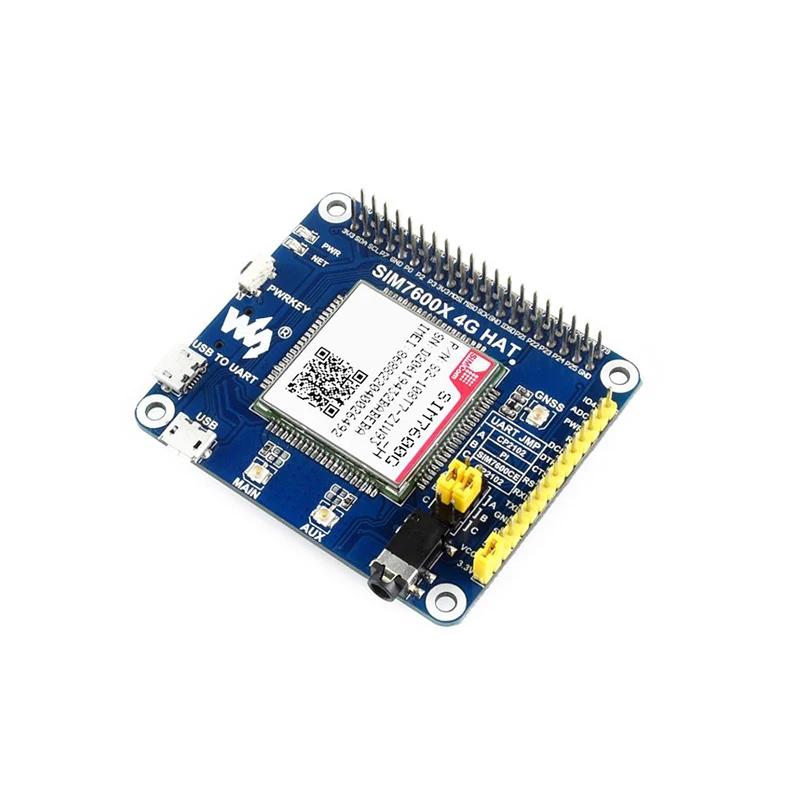

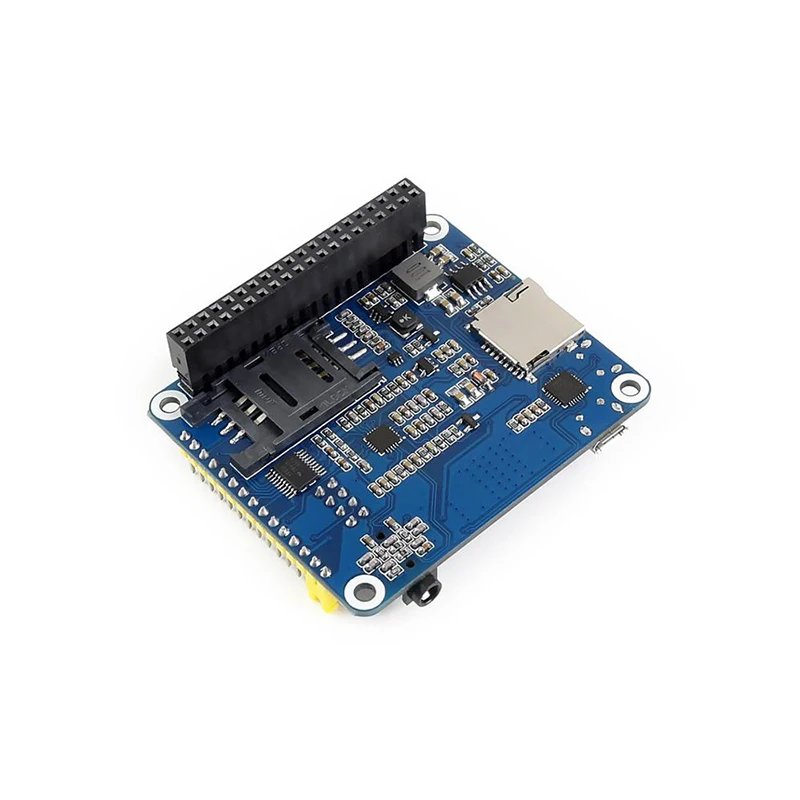

BlueRaven 4G/3G/2G/GSM/GPRS/GNSS шляпа для Raspberry Pi на основе SIM7600G-H LTE CAT4 глобальная версия |

BlueRaven 4G/3G/2G/GSM/GPRS/GNSS шляпа для Raspberry Pi на основе SIM7600G-H LTE CAT4 глобальная версия |

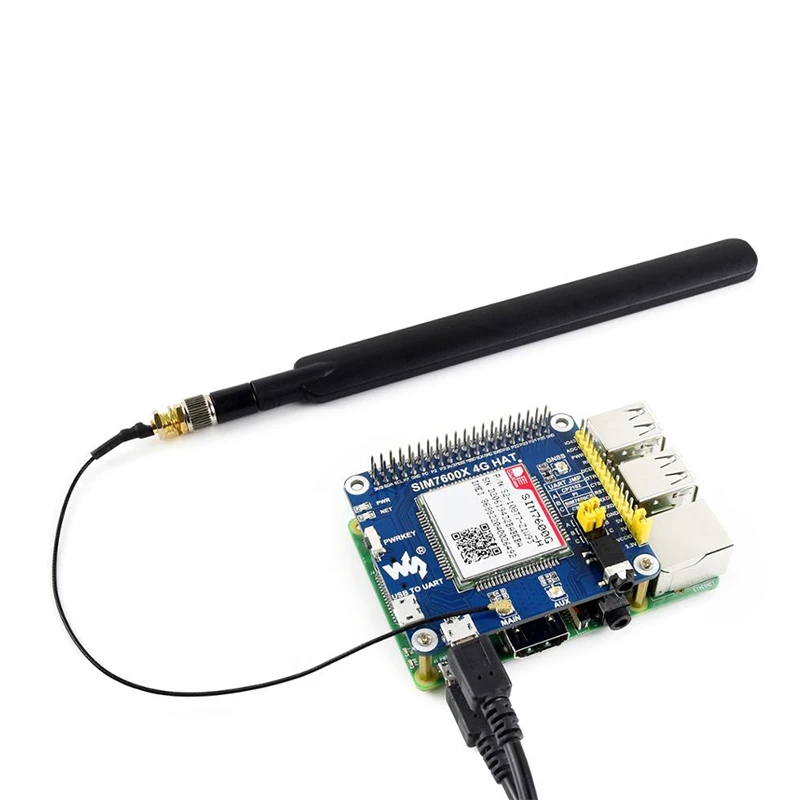

Примечание: Raspberry Pi на фото не входит в комплект.

Описание

Подходящий регион

Для различных регионов Мы предлагаем несколько 4G шапок на выбор:

• SIM7600A-H 4G шляпа: в основном применяется в Северной Америке (США, CA)

• SIM7600E-H 4G шляпа: в основном применяется в Юго-Восточной Азии, Западной Азии, Европе, Африке

• Шляпа SIM7600CE 4G: в основном применяется в Китае

• SIM7600G-H 4G шляпа: глобальная версия

Пожалуйста, проверьте Поддерживаемые полосы в соответствии с вашим местным поставщиком услуг, выберите правильный при размещении заказа.

Обзор

SIM7600G-H 4G HAT-это модуль связи 4G/3G/2G и позиционирования GNSS, который поддерживает LTE CAT4 до 150 Мбит/с для передачи данных по нисходящей линии. Это довольно низкое энергопотребление.

Вы можете подключить этот модуль 4G к компьютеру для серфинга в Интернете или прикрепить его к Raspberry Pi, чтобы включить такие функции, как высокоскоростное соединение 4G, беспроводная связь, осуществление телефонного звонка, отправка SMS, глобальное позиционирование и т. Д.

Особенности

• Стандартный Raspberry Pi 40PIN GPIO удлинитель, поддержка Raspberry Pi серии плат, Jetson Nano

• Поддержка набора номера, телефонного звонка, SMS, MMS, почты, TCP, UDP, DTMF, HTTP, FTP и т. д.

• Поддерживает GPS, BeiDou, Glonass, LBS позиционирование базовой станции

• Бортовой интерфейс USB, для тестирования команд, получения данных GPS позиционирования и так далее

• Встроенный CP2102 USB в UART конвертер, для последовательной отладки

• Breakout UART контрольные контакты, для подключения с хост-платами, такими как Arduino/STM32

• Две SIM карты разъем карты, поддерживает 1,8 V/3V сим-карты

• Слот для карт TF для хранения данных, таких как файлы, сообщения и т. д.

• Бортовой аудио разъем и аудио декодер для совершения телефонного звонка

• 2x светодиодный индикатор, легко контролировать рабочее состояние

• Бортовое напряжение переводчик, рабочее напряжение может быть настроена до 3,3 V или 5V с помощью перемычки

• Baudrate: 300bps ~ 4 Мбит/с (по умолчанию: 115200bps)

• Autobauding baudrate: 9600bps ~ 115200bps

• Управление через команды AT (набор команд 3GPP TS 27,007, 27,005 и V.25TER)

• Поддержка набора sim-приложений: SAT Class 3, GSM 11,14 Release 99, USAT

• Поставляется с ресурсами разработки и руководством (примеры для Raspberry Pi/Jetson Nano/Arduino/STM32)

Коммуникационные характеристики

Технические характеристики GNSS

• Тип приемника

  • 16-канальный

  • Код C/A

• Чувствительность

  • Отслеживание: -159 дБм (GPS) / -158 дБм (ГЛОНАСС)/ТБД (БД)

  • Холодный запуск: -148 дБм

• Время на первое исправление (открытый воздух)

  • Холодный запуск: <35s

  • Горячие старты: <1s

• Точность

  • Позиции по уровню поверхности: <2,5 м КЭП

Характеристики SMS и аудио

• SMS

  • Поддерживаемые типы: MT, MO, CB, Text, PDU

  • Хранение: USIM и ME (по умолчанию)

• Функция аудио

  • Поддерживает Подавление эха

  • Поддерживает шумоподавление

Прочие характеристики

• Источник питания: 5 В

• Рабочее напряжение: 5V/3,3 V (настроенный через джемпер)

• Рабочая температура: -30 °C ~ 80 °C

• Температура хранения: -45 °C ~ 90 °C

• Размер: 56,21 мм x 65,15 мм

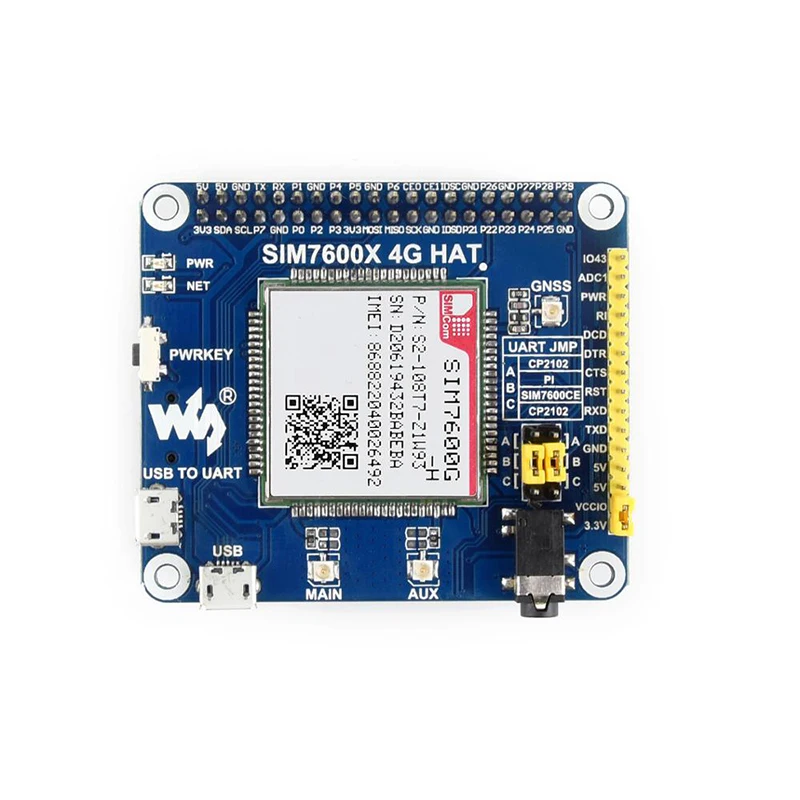

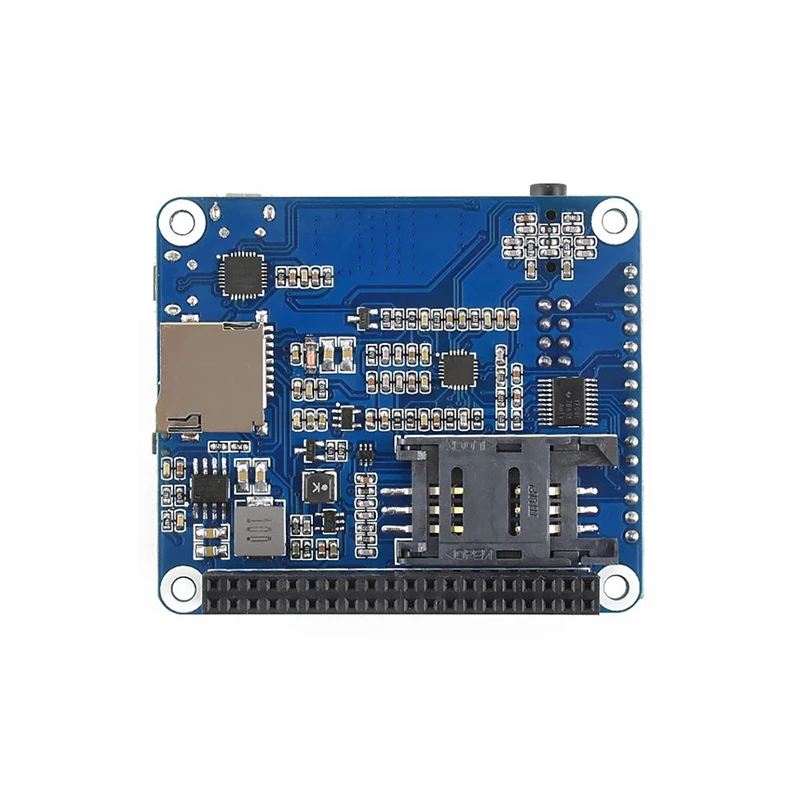

Что на борту

1. 1. SIM7600G-H

2. 2. CP2102 USB в UART конвертер

3. 3. Аудио декодер NAU8810

4. 4. Переводчик напряжения TXS0108EPWR:Переводит 3,3 V/5V в 1,8 V


5. 5. MP2128DT чип питания

6. 6. MP1482 чип питания

7. 7. Raspberry Pi GPIO заголовок:Для подключения с Raspberry Pi


8. 8. Интерфейс управления SIM7600:Для подключения с хост-платами, такими как Arduino/STM32


9. 9. Слот для sim-карты:Поддерживает 1,8 V/3V сим-карты


10. 10. Слот для tf-карты:Позволяет хранить файлы/SMS/...


11. 11. 3,5 мм наушники/разъем для подключения микрофона

12. 12. Интерфейс USB:Для тестирования команд, получения данных GPS позиционирования и т. Д.


13. 13. Интерфейс USB в UART:Для последовательной отладки или входа в Raspberry Pi


14. 14. Разъем основной антенны

15. 15. Разъем AUX антенны

16. 16. Разъем антенны GNSS

17. 17. Выключатель питания

18. 18. Индикатор состояния сети

19. 19. Индикатор питания

20. 20. Рабочее напряжение выбор перемычки:
    VCCIO-3,3 V: набор рабочее напряжение 3,3 V
    VCCIO - 5 в: установить рабочее напряжение как 5 В

21. 21. UART выбор джемпер:
    О: доступ к Raspberry Pi через USB к UART
    B: Управляйте SIM7600 Raspberry Pi
    C: Управляйте SIM7600 через USB в UART

Размеры

Ресурсы для развития

Вики:Флуоресцентный

Посылка

Вес: 0,25 кг

Примечание: Raspberry Pi на фото не входит в комплект.

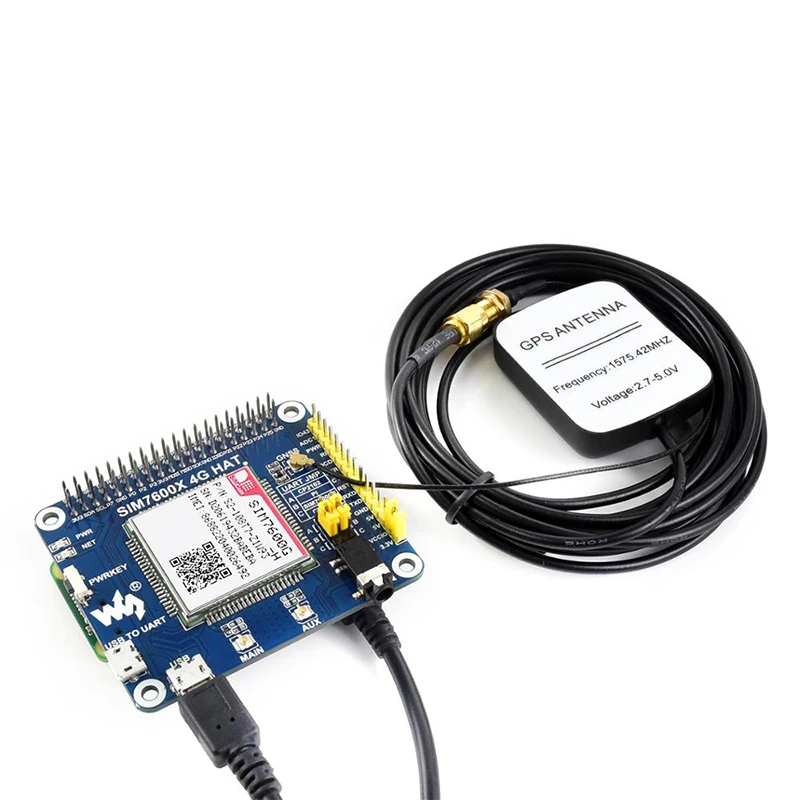

1. 1. SIM7600G-H 4G HAT x1

2. 2. Антенна LTE x1

3. 3. Внешняя антенна GPS (B) x1

4. 4. Разъем USB типа A к микроразъему x2

5. 5. Набор винтов RPi (2 шт.) x1
