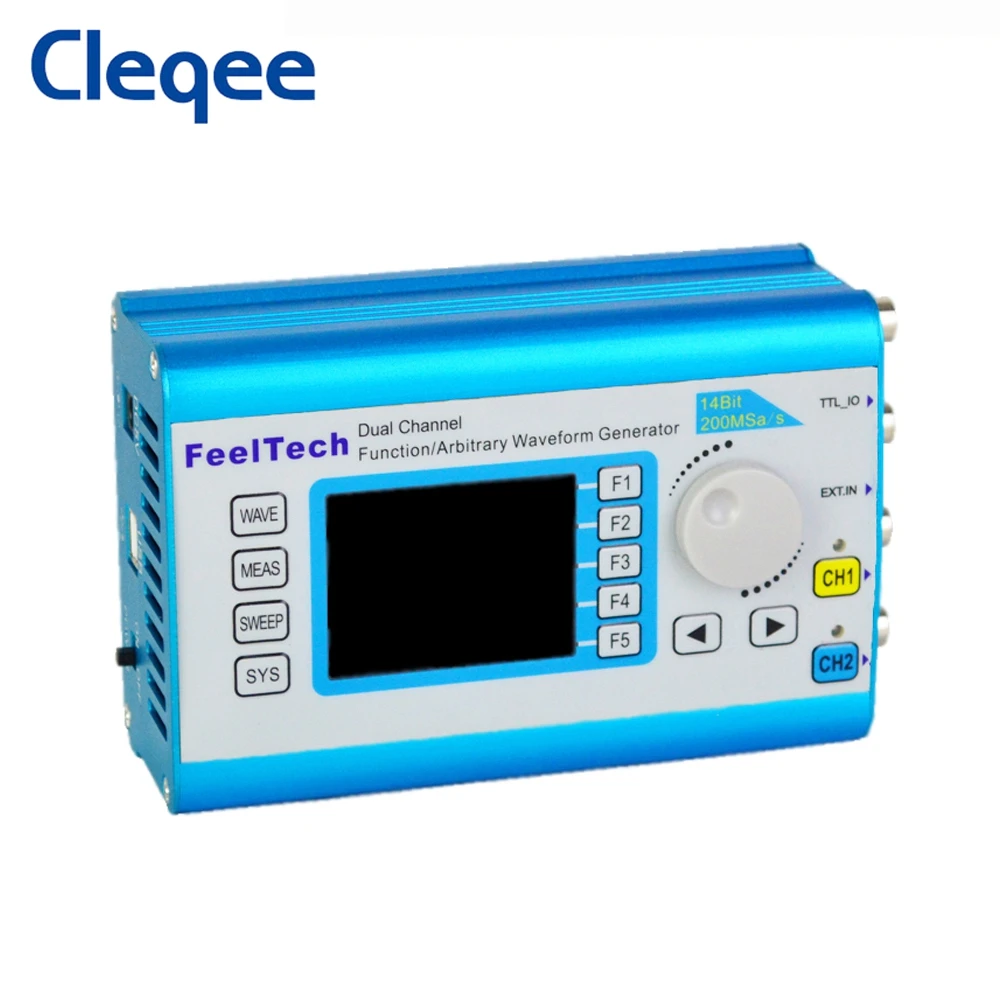

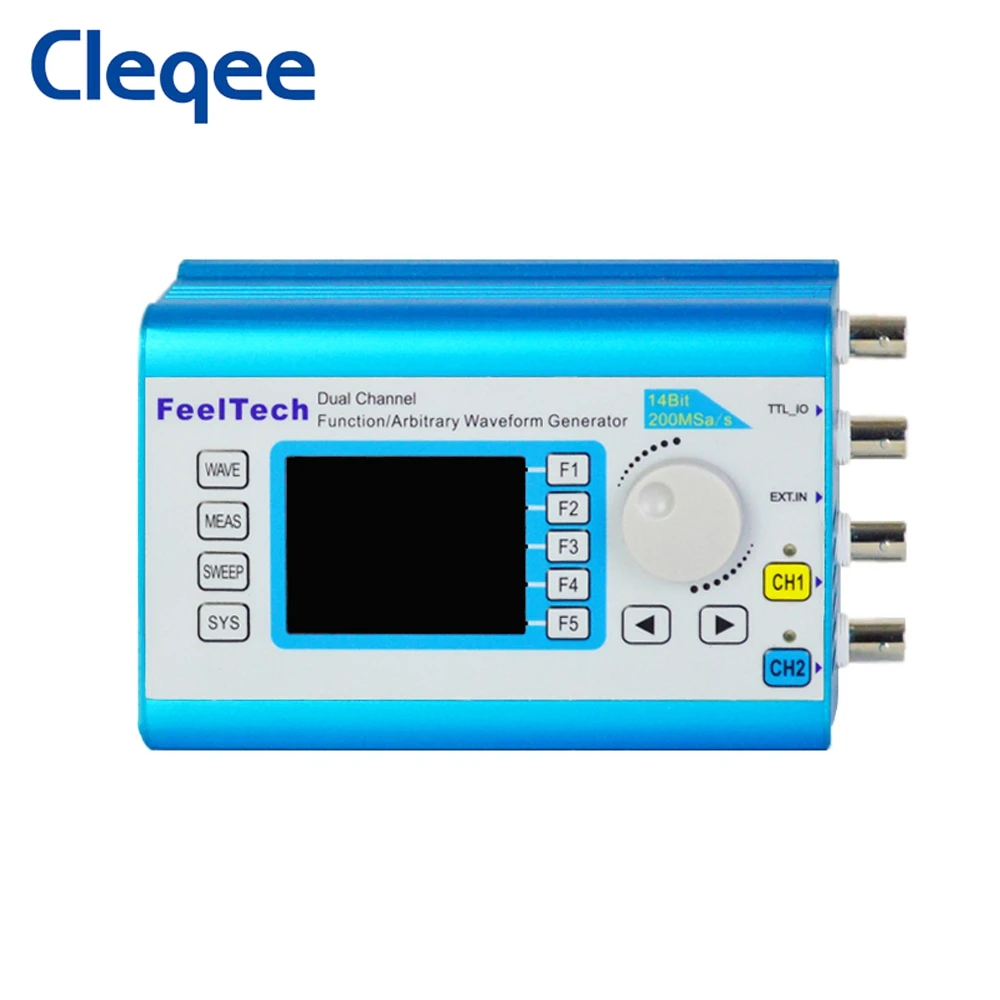

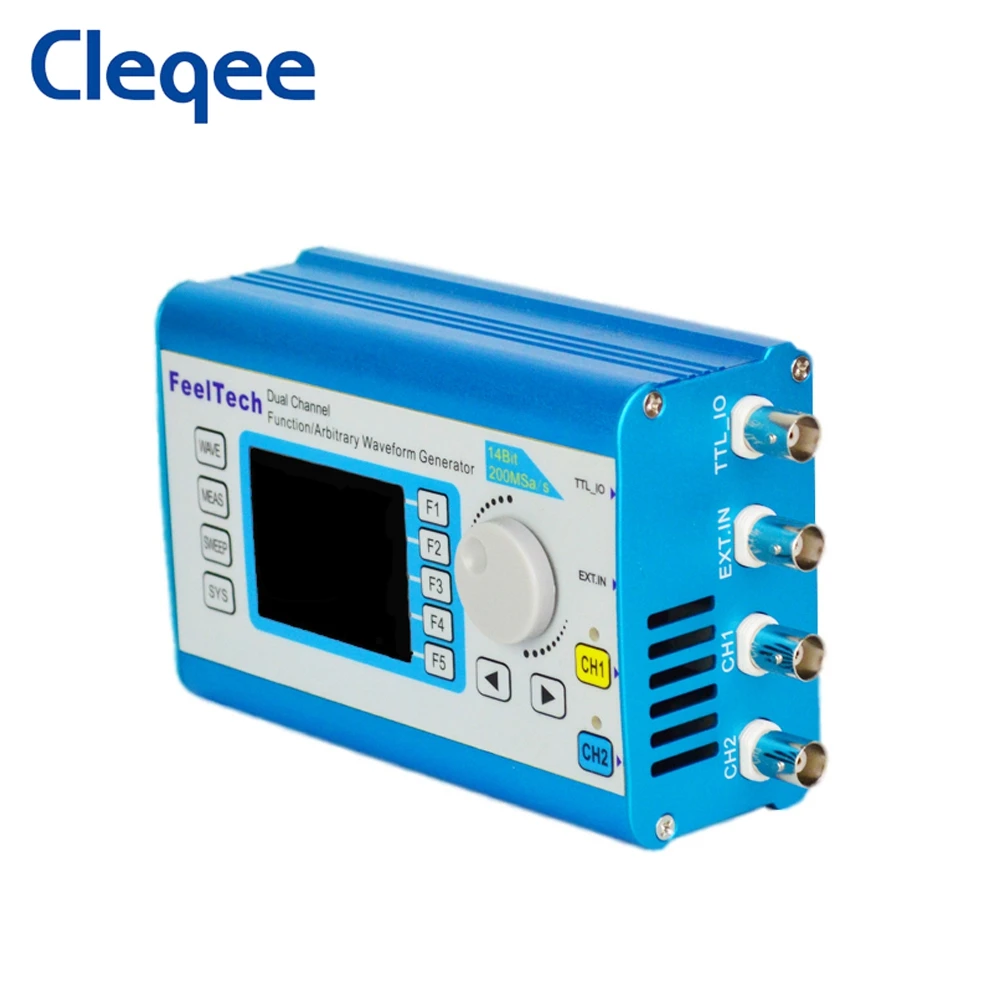

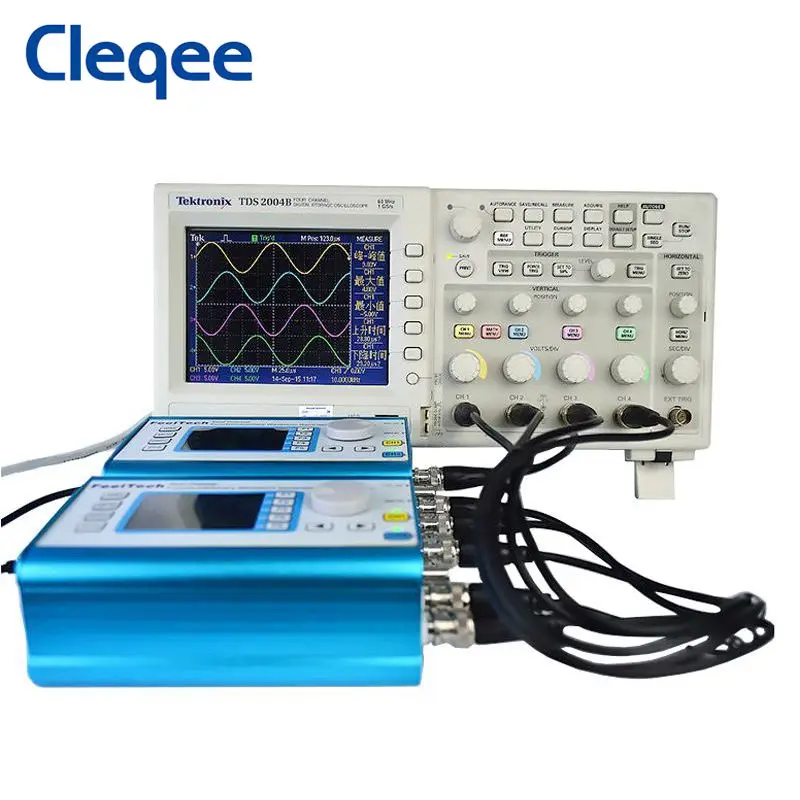

Генератор сигналов произвольной формы FY2300 12 МГц двухканальный DDS-генератор

FY2300-12M генератор сигналов

Параметры частоты

Синусоидальная волна

0 ~ 12 МГц

Квадратная волна

0 ~ 6 МГц

Треугольная волна

0 ~ 6 МГц

Пилообразная волна

0 ~ 6 МГц

Импульсная волна

0 ~ 6 МГц

TTL/CMOS волна

0 ~ 6 МГц

Произвольная форма волны

0 ~ 6 МГц

Разрешение

1μгц (0,000001 Гц)

Точность

± 5 × 10-6

Стабильность

± 1 × 10-6/ 3 часа

Сопротивление

50Ω ± 10% (Типичный)

Диапазон фаз

0 ~ 359 °

Разрешение фазы

1 °

Характеристики формы волны

Типы сигналов

Синус, квадрат, треугольник, пилообразный, пульс, пандус, TTL, CMOS, мультитон, шум, кардиограмма, Синк пульс, узкий пульс, Гаусс белый шум, AM, FM, шаг. Произвольная форма волны и т. Д.

Длина волны

2048 точек

Частота дискретизации

200MSa/s

Вертикальное разрешение

12 бит

Синусоидальная волна

Гармоническое подавление

≥ 45 дбк (<1 МГц);≥ 40 дбк (1 МГц ~ 20 МГц)

Полное гармоническое искажение

<0.8% (20 Гц ~ 20 кГц, 0dBm)

Квадратная волна

Время подъема/падения

≤ 20 нс

Overshoot

≤ 7.5%

Рабочий цикл

0.1% ~ 99.9%

Пилообразная волна

Линейность

≥ 98% (0,01 Гц ~ 10 кГц)

Характеристики выхода

Амплитуда (50 Ом)

10mVpp ~ 20Vpp(Freq.<= 15 МГц);10mVpp ~ 15Vpp(Freq.>15 МГц)

Разрешение амплитуды

1 мВ (аттенюат 20 дБ)

Амплитудная стабильность

± 0.5%/ 5 часов

Амплитудная плоскостность

± 5%(<10 МГц);± 10%(>10 МГц)

Сигнал на выходе

Сопротивление

50Ω ± 10% (Типичный)

Защита

Все каналы могут работать более 60 секунд, когда нагрузка коротка

Смещение постоянного тока

Диапазон смещения

± 10 В

Офсетное разрешение

0,01 V (0,001 V с амортизацией)

TTL выход

Амплитуда электрического уровня

> 3Vpp

Разветвителя

> 20 TTL

Время подъема/падения

≤ 20 нс

Выход CMOS

Низкий электрический уровень

<0,3 в

Высокий Электрический уровень

1 В ~ 10 в

Время подъема/падения

≤ 20 нс

Внешние измерения

Измеритель частоты

Диапазон

0,01 Гц ~ 100 МГц

Чувствительность

Время ворот 3 класса регулируется (1S,10S,100S)

Счетчик

Диапазон

0-4294967295

Режим соединения

DC , AC

Режим подсчета

Руководство по эксплуатации

Диапазон входного напряжения

0.7Vpp ~ 20Vpp

Измерение периода

Разрешение 5nS, Макс. Предел 10S

Измерение ширины импульса

Разрешение 5nS, Макс. Предел 10S

Развертка

Тип развертки

Линейная развертка или: логарифмическая развертка

Развертки объектов

Частота, амплитуда, смещение и рабочий цикл

Время подметания

0,01 S ~ 999,99 S/шаг

Диапазон установки

Пусковое положение и положение отделки могут быть установлены произвольно

Диапазон развертки

Он определяется настройками параметров развертки

Общие характеристики

Тип дисплея

2,4 дюймов TFT Цвет Дисплей

Сохранение и загрузка

Количество

20

Положение

От 01 до 20 (01 для значения по умолчанию)

Интерфейс

Тип

USB к последовательному интерфейсу

Скорость общения

9600bps

Протокол

Режим командной строки, протокол полностью открыт.

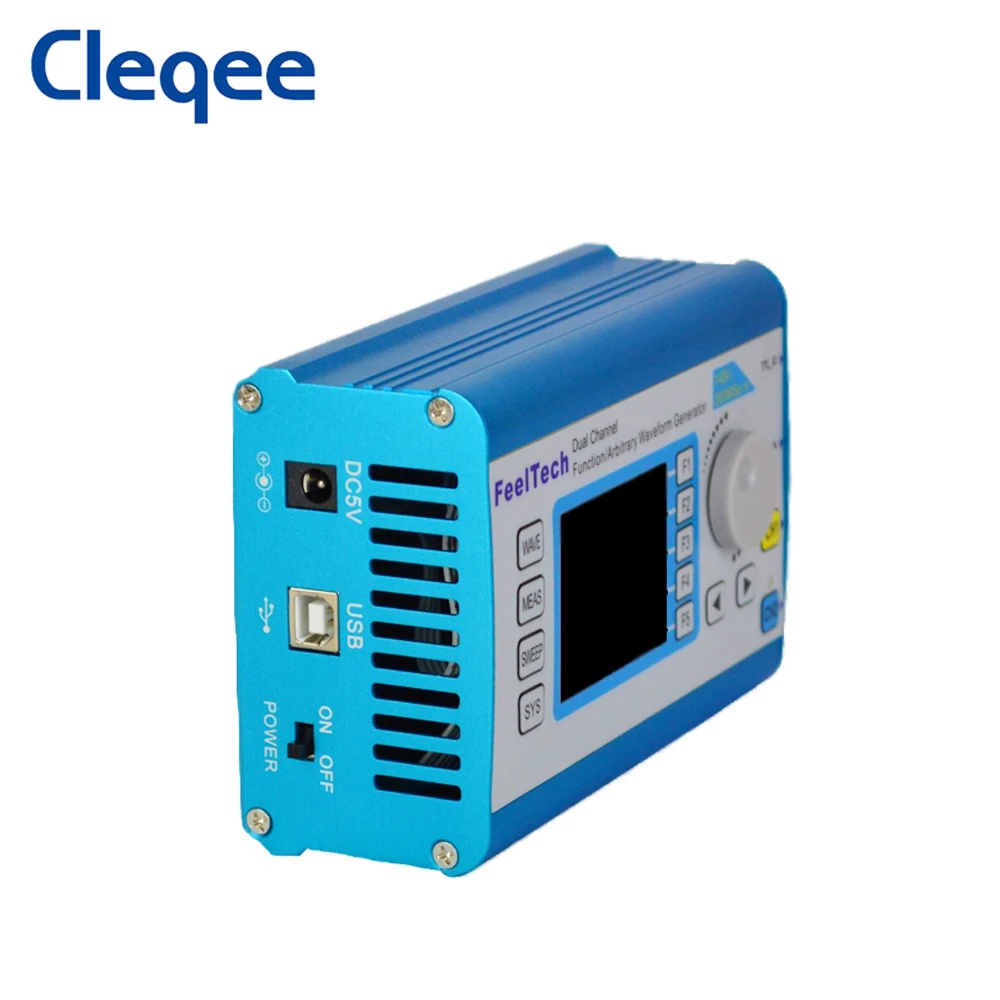

Источник питания

Диапазон напряжения

DC5V ± 0,5 V

Зуммер

Можно включить/выключить, установив

Окружающая среда

Температура: 0 ~ 40 ℃ Влажность: 0,5% 80%

Размер

140*95*54,2 мм/5,51*3,74*2,13 дюймов (Д * Ш * В)

Вес

419 г/14,8 унций
