ШИМ контроллер скорости двигателя постоянного тока переключатель 20A регулятор

---

Описание

Полное название широтно-импульсной модуляции: широтно-импульсный модулятор или ШИМ для короткого. Благодаря особой производительности лампа часто используется в качестве лампы с регулировкой скорости двигателя постоянного тока или постоянного тока. Эта схема представляет собой контроллер двигателя, изготовленный по принципу широтно-импульсной модуляции (ШИМ). Использование этого метода для управления скоростью двигателя имеет два преимущества:
1. В основном это изменяет рабочий цикл выходной квадратной волны, чтобы изменить среднее по времени на нагрузке с 0-100% для достижения цели регулировки яркости/скорости нагрузки. Преимущество использования широтно-импульсной модуляции (ШИМ) для регулирования затемнения/скорости заключается в том, что энергия источника питания может быть полностью использована и эффективность цепи высока.
Например: когда на выходе идет квадратная волна 50%, энергия источника питания, потребляемая цепью широтно-импульсной модуляции (ШИМ), также составляет 50%, то есть почти вся энергия преобразуется в выходную мощность нагрузки. При использовании общего резистора с понижающей регулировкой скорости, чтобы заставить нагрузку получить 50% от максимальной выходной мощности источника питания, блок питания должен обеспечить более 71% выходной мощности, из которых 21% потребляется падением напряжения и потреблением тепла резистора.
2. Метод широтно-импульсной модуляции (ШИМ) может заставить нагрузку получить полное напряжение источника питания при работе, что способствует преодолению внутреннего сопротивления катушки двигателя и увеличению крутящего момента.

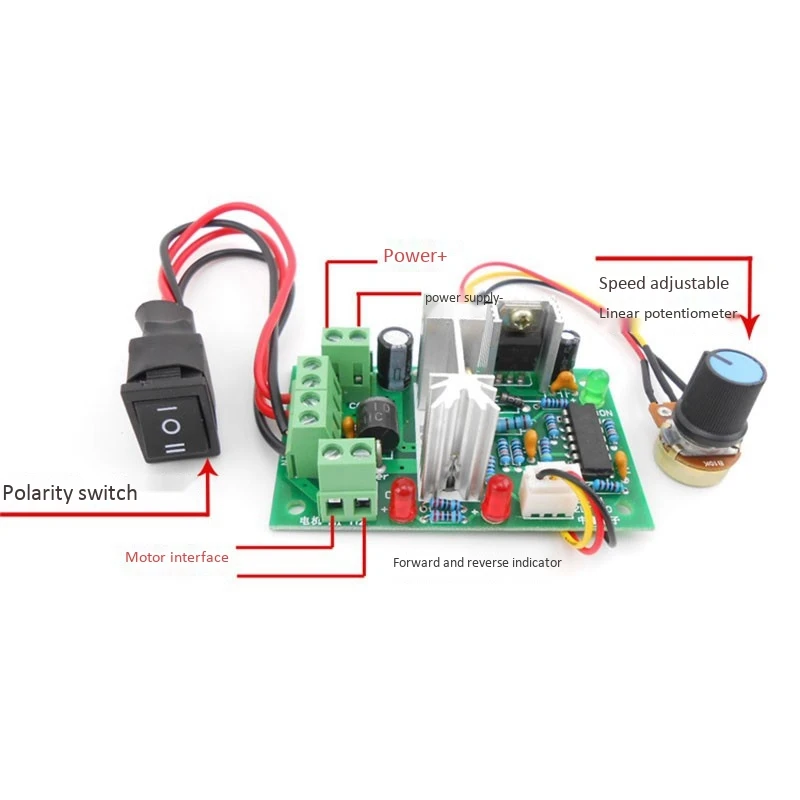

Изделия оснащены внешними ручками управления скоростью.
Прямой и обратный контроль, (вперед, стоп, обратный) продукты оснащены переключателями прямого и обратного хода.
Используется чип, а конденсатор фильтра представляет собой монолитный конденсатор, цепь стабильна и надежна.

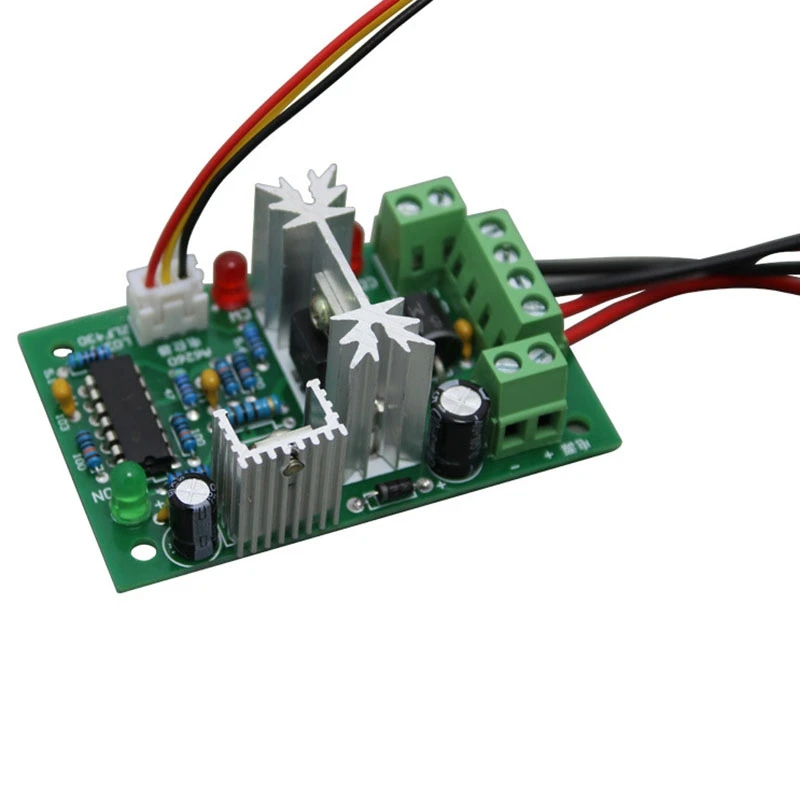

Площадь радиатора, используемая этим регулятором скорости, более чем в два раза превышает площадь аналогичных продуктов на рынке, что может удовлетворить потребности двигателей мощностью 150 Вт.
1. Подключите шнур питания, убедитесь, что положительные и отрицательные переключатели находятся в нулевом положении посередине, подключите источник питания постоянного тока, убедитесь, что диапазон напряжения источника питания постоянного тока больше 10 в, менее 36 В и убедитесь, что выходная мощность источника питания соответствует потребностям двигателя. Не подключайте положительную и отрицательную клеммы источника питания постоянного тока в обратном направлении, иначе регулятор может быть датирован.
2. Подключите двигатель, провод двигателя может быть положительным или отрицательным.
3. Регулирующий переключатель, переключатель прямого и обратного хода используется для управления направлением скорости двигателя, когда переключатель находится в нулевом положении, двигатель останавливается.
4. Ручка потенциометра. Регулировка регулятора потенциометра может изменить коэффициент выходной мощности регулятора и скорость двигателя.
Размер: 73,5x45,5X27 мм
Материал: АБС + ПК
Цвет: зеленый + черный

Посылка
1 * контроллер скорости двигателя постоянного тока

В комплект входит только указанное выше содержимое, другие продукты в комплект не входят.
Примечание: светильник вая съемка и различные дисплеи могут привести к тому, что цвет товара на изображении будет немного отличаться от реального. Допустимая погрешность измерения +/- 1-3 см.

---
