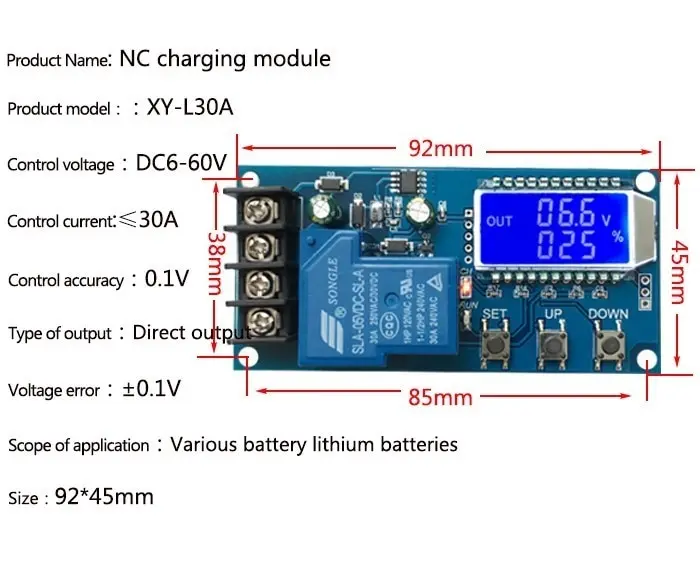

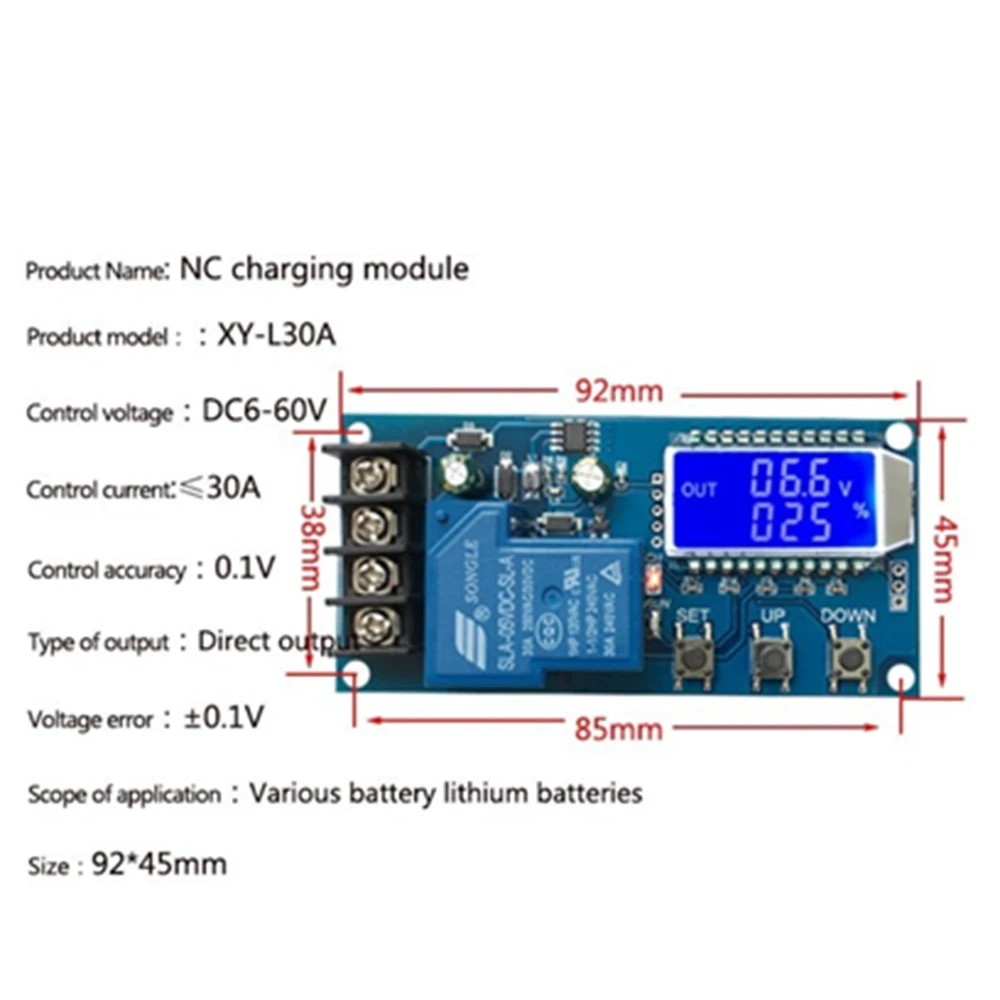

Xy-l30a аккумулятор контроль зарядки аккумулятора модуль

Цифровой переключатель защиты от перезаряда 6-60 в

Основные характеристики модуля:

1. 6-60 в любая батарея, может использоваться литиевая батарея;

2. Жидкокристаллический дисплей, напряжение аккумулятора, процент зарядки и время зарядки с первого взгляда;

3. Обладает очень мощными функциями, такими как автоматическое управление зарядкой, контроль времени зарядки, настройка и загрузка соответствующих параметров через последовательный порт;

Изюминка:Поддержка свинцово-кислотной батареи и действующей батареи, диапазон напряжения: 6 В ~ 60 вМожет отображать напряжение, процент заряда батареи, время зарядки одновременно через ЖК-дисплейФункция очень мощная, реализует автоматический контроль заряда, контроль времени заряда, также может настроить и загрузить соответствующий параметр через последовательный портНастройка параметров:A) нажмите и удерживайте клавишу SET, чтобы войти в интерфейс настройкиB) переключите параметры, которые вы хотите задать коротким нажатиемC) после выбора параметров, его можно установить с помощью кнопки вверх/вниз для поддержки короткого нажатия, длительного нажатия (быстрое увеличение или уменьшение), для установки других параметров, повторите шаг b, c)После установки всех параметров нажмите и удерживайте кнопку «установить», чтобы выйти и сохранитьОсновные функции:В интерфейсе запуска (основной интерфейс):Короткое нажатие кнопки SET для отображения текущего набора параметров, короткое нажатие кнопки UP, Переключение дисплея процент заряда и время зарядкиКоротко нажмите кнопку «вниз», выберите включение/выключение реле, если реле можно закрыть, он покажет «Выкл» в качестве напоминанияДлительное нажатие кнопки, переключение состояния низкого энергопотребленияВКЛ: Нет работы через 10 минут отключение подсветкиВыкл.: подсветка Всегда яркаяНажмите и удерживайте кнопку SET, введите настройки параметров.Дополнительная функция:A) функция записи времени зарядки: не открывается контроль времени зарядки, продукт будет записывать все время, когда интерфейс отображения времени входа, мигает время зарядки дисплея, А затем интерфейс отображения времени выхода или следующая Зарядка для открытия (релейная проводимость), когда пустаяB) Автоматическое определение параметров: когда установлены параметры, выход, если volt-LI dn>= volt-HI UP, система будет отображать сообщение об ошибке в качестве напоминанияC) обнаружение доступа к аккумулятору: Этот продукт прикреплен к аккумулятору, если он не подключен к аккумулятору, система будет показана в «нисходящей ссылке» в качестве напоминания

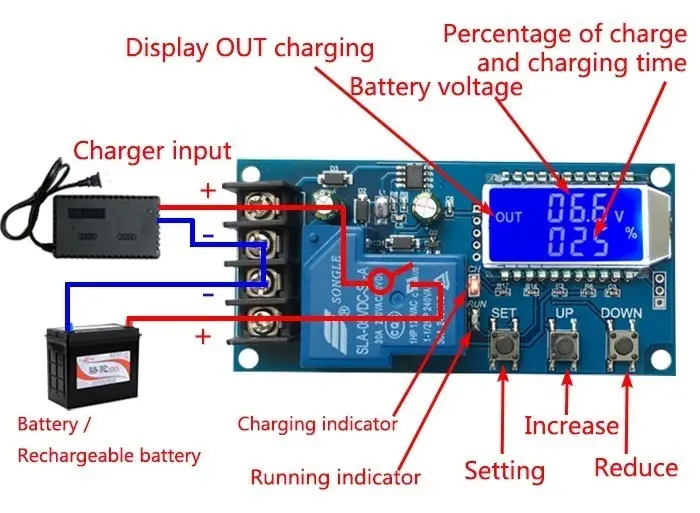

И. Описание функций

1. Функция автоматического управления зарядкой:

Путем установки верхнего предельного напряжения вверх и нижнего предельного напряжения DN;Когда напряжение аккумулятора ≤ нижнего предельного напряжения DN, реле проводит, и зарядное устройство начинает заряжать аккумулятор;При повышении напряжения аккумулятора ≥ верхнего предельного напряжения реле отключается для завершения автоматической зарядки;

2. Функция контроля времени зарядки:

Как включить контроль времени?

После ввода параметра, если параметр OP не установлен на 0, будет включена функция управления временем. Параметр по умолчанию OP: -- h, и функция управления временем будет включена по умолчанию.

После включения функции контроля времени (OP не 0), когда напряжение батареи меньше нижнего предельного напряжения DN, зарядное устройство начинает заряжать аккумулятор и система запускает таймер.В период синхронизации напряжение батареи ≥ вверх верхнего предельного напряжения, реле отключается;Если напряжение батареи <Верхнее предельное напряжение, но время зарядки OP вышло, реле Отключено;Если время работы выше, напряжение батареи все еще меньше нижнего предельного напряжения DN, реле поддерживает проводимость, и функция управления временем зарядки автоматически отключается, А Мигающий Дисплей H:ER напоминает пользователю, что настройка параметров времени неразумна;Нажмите любую клавишу, чтобы перестать мигать;

Примечание: Формат времени: 00:59 (00 для часов, 59 для минут) Максимальное время-99,59, что составляет 100 часов.

3. Функции загрузки данных и настройки параметров последовательного порта:

Система поддерживает загрузку данных UART и настройку параметров (уровень TTL).

UART: 115200,8,1

Функция управления

Включение Реле позволяет открыть

Выключенное реле позволяет отключить

Запуск запускает функцию эскалации данных

Функция остановки эскалации данных

Read получает параметры системы

Нижнее предельное напряжение устанавливается на DW10.0

Up20.0 устанавливает напряжение в режиме on-line

Xx: XX устанавливает время зарядки. Отключите функцию контроля времени зарядки в 00:00

Формат сообщения для загрузки данных:

Напряжение батареи + процент батареи + время зарядки + состояние зарядки

12,0 в, 020%, 00:10, OP

Ii. Настройка параметров

A) Введите интерфейс настройки параметров длительным нажатием клавиши SET, и ЖК-дисплей отобразит набор;

B) после ввода интерфейса настройки параметров Коротко нажмите кнопку SET для переключения набора параметров;

C) после выбора параметра, его можно установить клавишей вверх/вниз, поддерживая короткое нажатие и длительное нажатие (быстрое увеличение или уменьшение);

Г) Если вы хотите задать другие параметры, повторите шаги в) и с);

Д) после установки всех параметров нажмите и удерживайте кнопку SET для выхода и сохранения;

Iii. Описание ключевых функций

В интерфейсе работы (основной интерфейс),

Нажмите кнопку SET для отображения текущих установленных параметров;

Нажмите кнопку вверх для переключения для отображения процента зарядки и времени зарядки;

Коротко нажмите кнопку «вниз» и выберите «включить/выключить реле». Если Включение Реле выключено, будет отображаться «OFF», чтобы напомнить реле отключить.

Нажмите и удерживайте кнопку вверх, чтобы настроить состояние подсветки LCD (L-P), ВЫКЛ: подсветка всегда включена, on: подсветка выключится автоматически через 5-10 минут;

Нажмите и удерживайте кнопку SET, чтобы войти в настройки параметров.

Расчет процентного напряжения: Напряжение батареи/(Верхнее предельное напряжение-нижнее предельное напряжение).

5. Дополнительные функции

A) функция записи времени зарядки: если регулятор времени зарядки не включен, устройство запишет Полное время. При входе в интерфейс отображения времени время зарядки будет отображаться в мерцании;Очистить интерфейс дисплея после времени выхода или при включенной следующей зарядке (проводимость реле);

B) Автоматическое определение параметров: когда параметры установлены и выключены, если нижнее напряжение DN ≥ верхнее напряжение вверх, система будет мигать "ERR", чтобы напомнить;

C) обнаружение доступа к батарее: это изделие прикреплено к батарее. Если аккумулятор не подключен, система отобразит "nbE" в нижней ссылке для напоминания;

6. Анализ распространенных неисправностей

В: какой уровень V подходит для использования?Сколько В напряжение подходит данный модуль?

О: данная модель подходит для использования в диапазоне минимум 6 в, максимум 60 В напряжение, максимальный уровень затрат 48 В, потому что аккумулятор 48 в полностью заряжен около 60 в, тогда высокий будет гореть, если ваша батарея выше 48 в, пожалуйста, выберите другие модели.

В: реле трескается после включения питания!Мигают огни?

О: это зарядный ток слишком большой, или потому что у вас слишком маленькая емкость батареи, чтобы вызвать немедленное достижение верхнего предела напряжения, отключение электрического реле, отключение, нижний предел напряжения, напряжение и быстро упали для начала зарядки и цикла, В этот момент вам нужно уменьшить зарядный ток и зарядный ток, как правило, емкость аккумулятора на один более десяти до 1,5, как будто 20 Ач зарядный ток аккумулятора около 2-3 А!Обратите внимание, что высокий ток зарядки может вызвать нагрев батареи, ускоренное старение, выпуклость и даже взрыв!

В: какой тип контроля?Может ли Автоматическая циклическая зарядка?Вы можете зарядить его во время его использования?Можете ли вы ограничить ток?

Ответ: это контроль напряжения. Например, установите нижний предел напряжения на 12,0 в и верхний предел напряжения на 14,5 в. Когда напряжение достигнет 14,5 в, питание будет отключено. Когда напряжение падает до 12,0 в, реле закроется снова и начнет зарядку.Можно использовать во время зарядки, режим управления напряжением только для выключения и включения, не может ограничивать ток, зарядный ток полностью зависит от вашего зарядного устройства!

В: Можно ли зарядить аккумулятор 24 В от 12 В или аккумулятор 48 В от 12 В?

Ответ: это простой регулятор напряжения, только играющий роль переключателя, не может изменить напряжение для зарядки аккумулятора, так вы хотите зарядить какой аккумулятор будет готов к какому зарядному устройству!Обязательная вещь!
