Параболическая антенна Vika-24F MIMO предназначена для использования в комплекте оборудования беспроводных систем передачи данных  стандартов:

• 4G (LTE1800, LTE2600)

• 3G (UMTS 2100)

• 2G (GSM1800)

• WI-FI (IEEE 802.11b, g, n)

• и в других системах диапазона 1700-2700 МГц

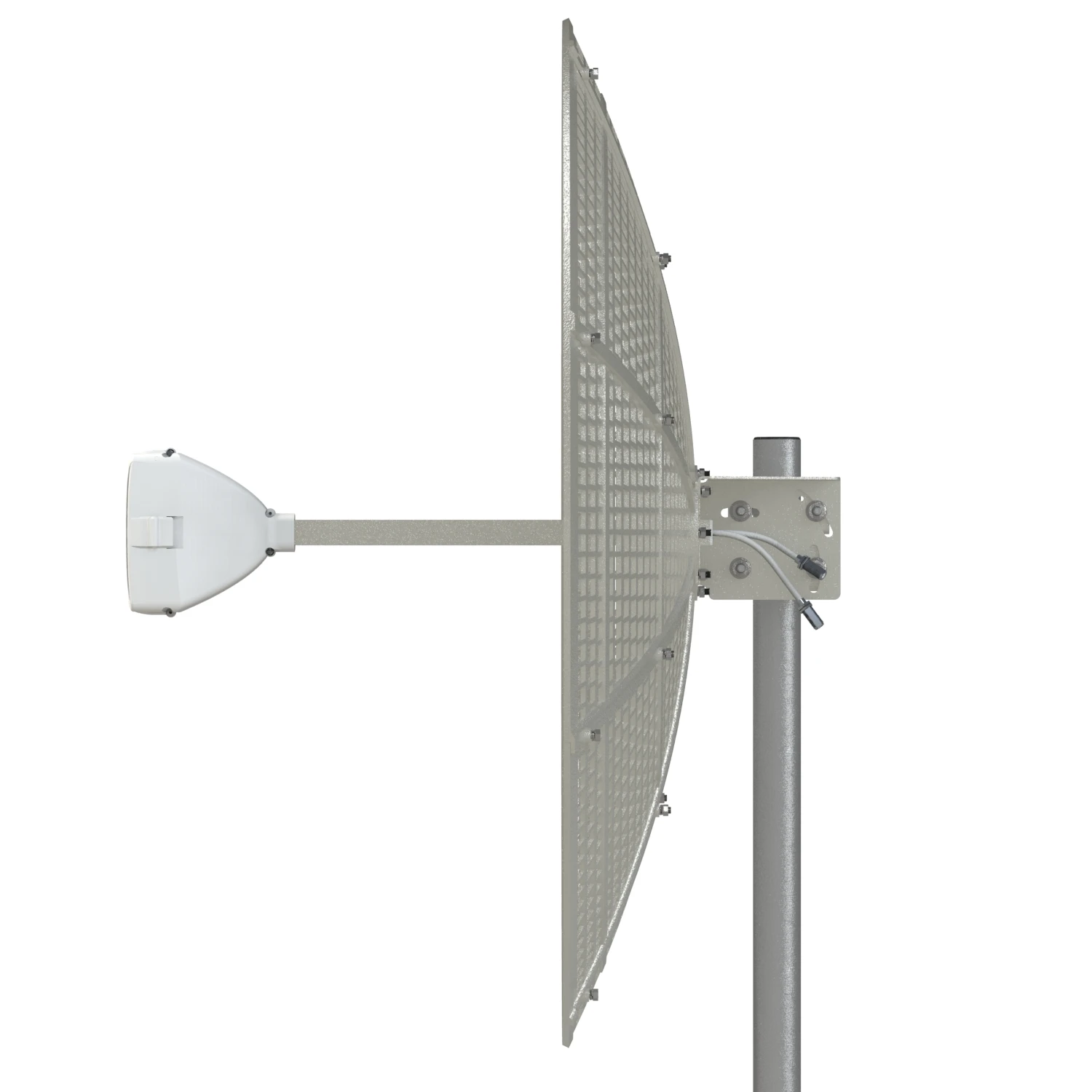

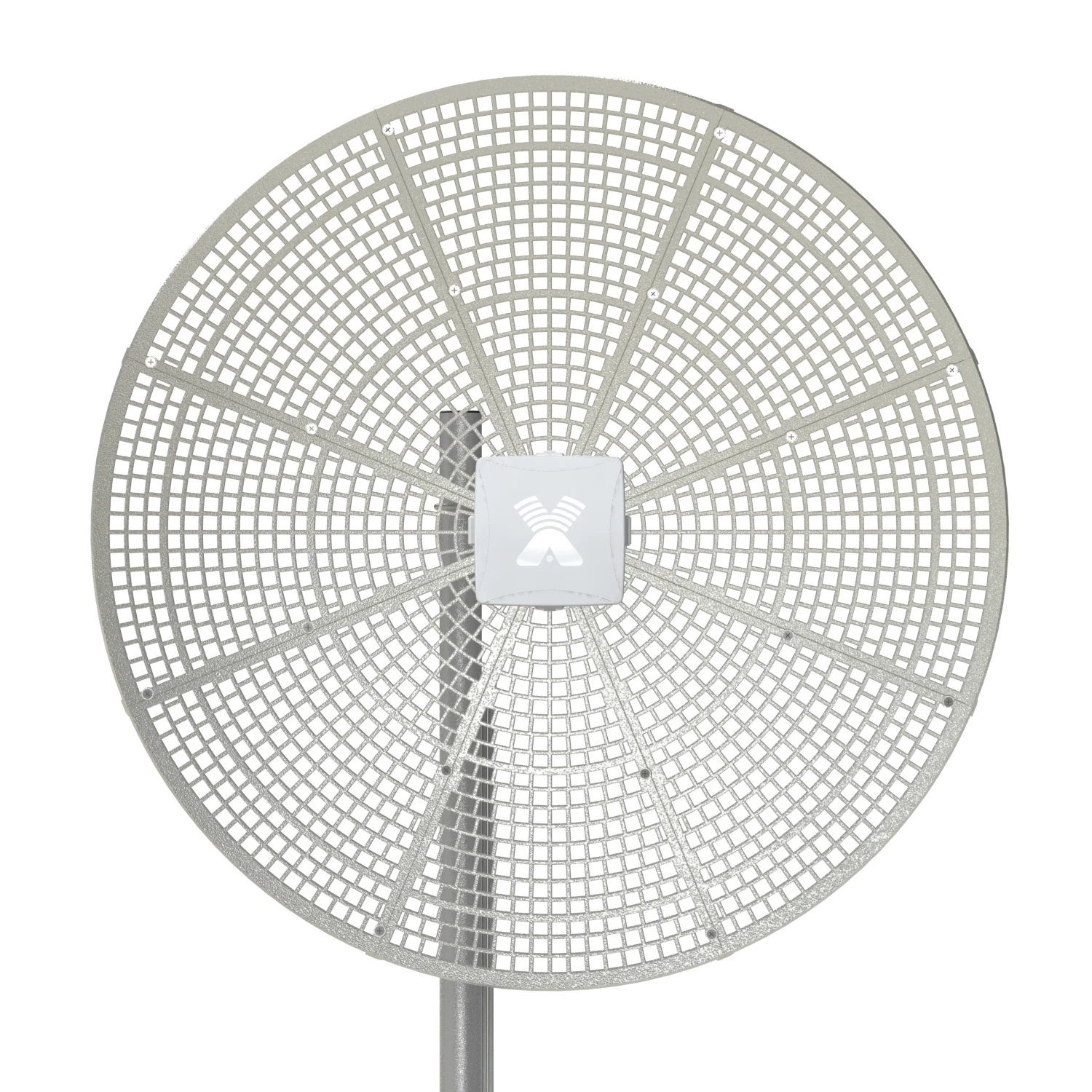

Vika-24F MIMO является узконаправленной антенной и идеально подходит для использования в системах усиления сотовой связи и беспроводного интернета. Тип антенны – прямофокусная зеркальная антенна. Для уменьшения "парусности" рефлектор выполнен в виде ячеистой структуры, размеры ячейки позволяют эффективно отражать электромагнитные волны во всех диапазонах сотовой связи. Рефлектор имеет форму окружности и обеспечивает осесимметричность диаграммы направленности, идентичность диаграмм направленности, коэффициента усиления по обоим входам антенны.

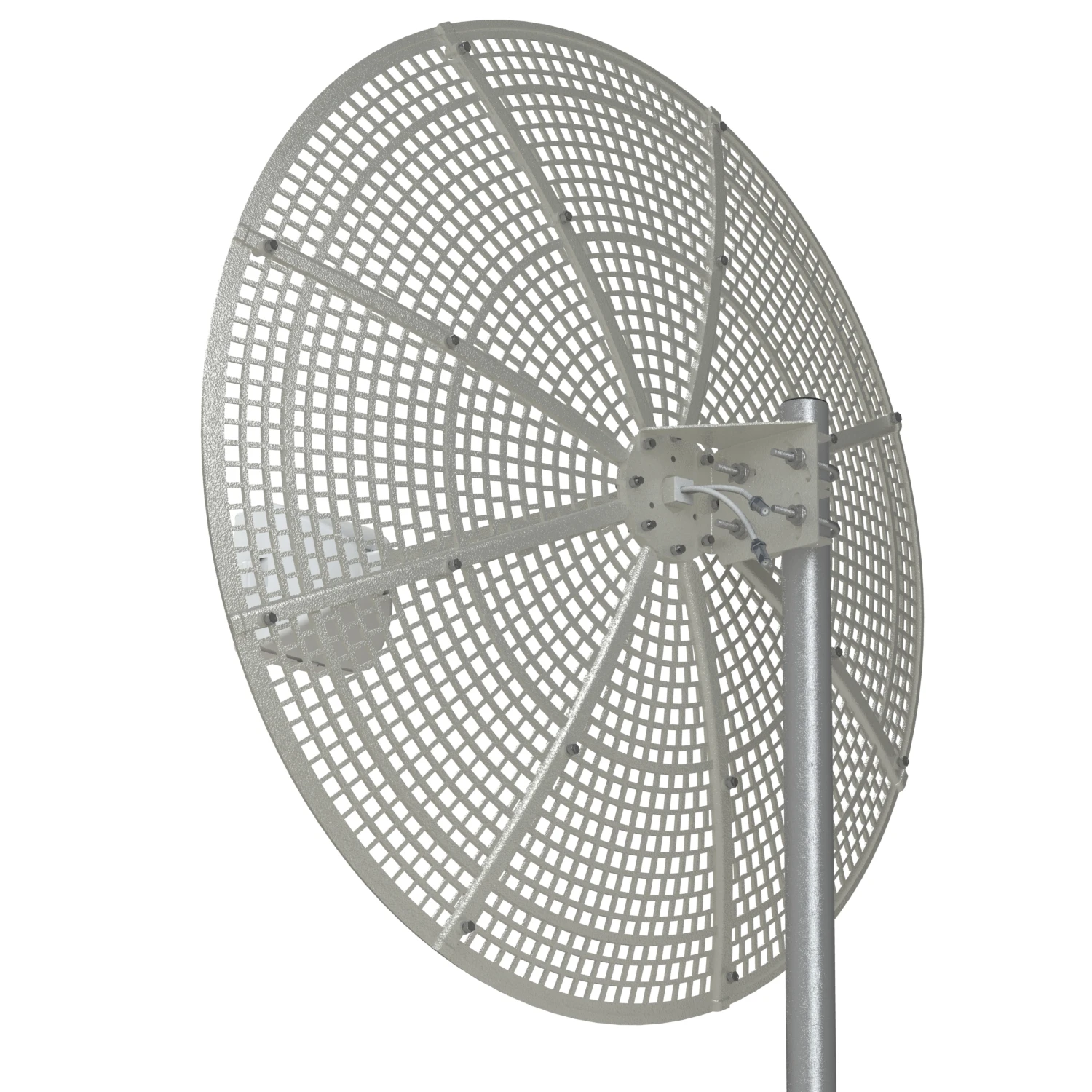

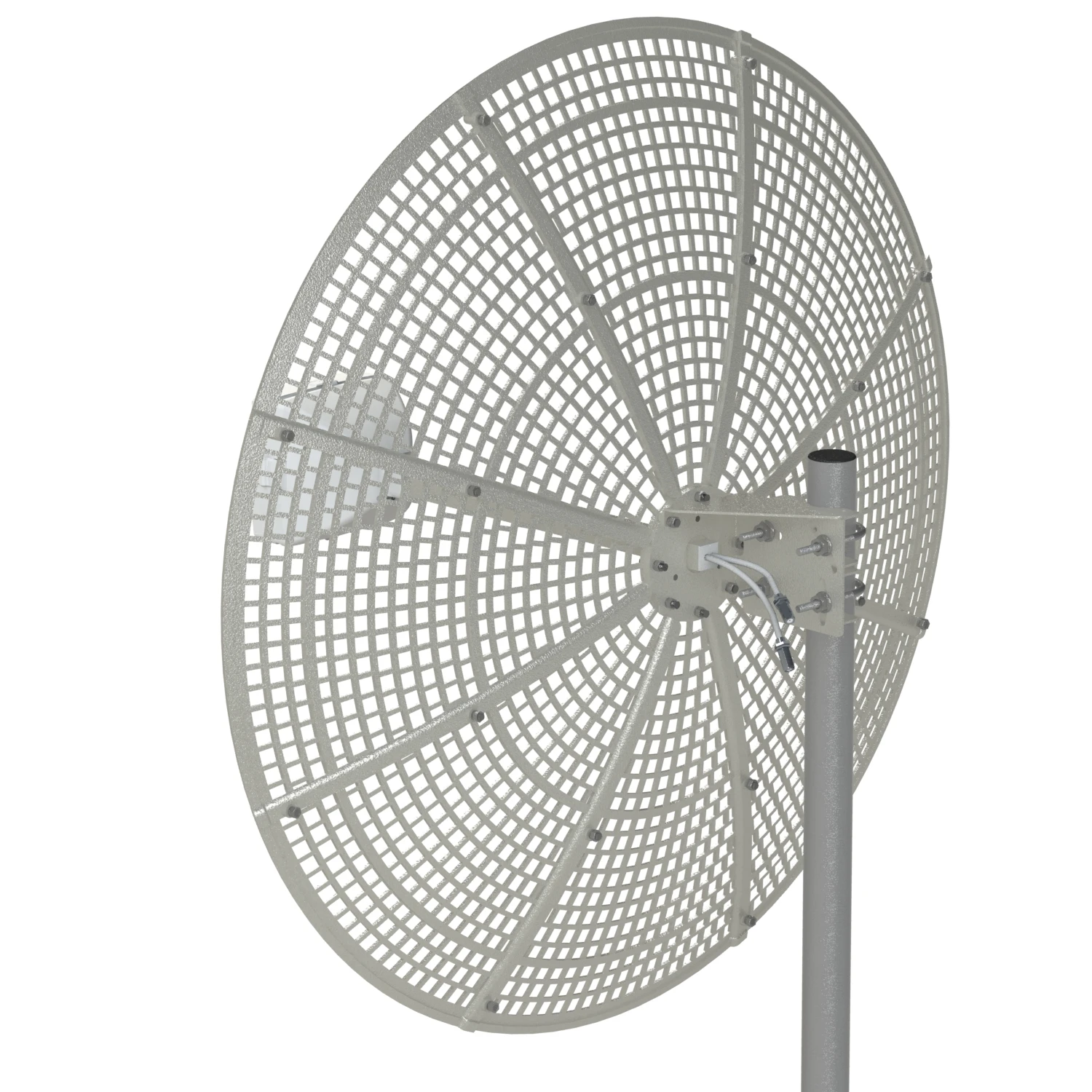

Для удобства транспортировки до места установки, антенна имеет разборную конструкцию: зеркало собирается из восьми сегментов. Для увеличения жесткости, точности исполнения, легкости, корозостойкости все сегменты изготовлены из алюминия, методом литья под давлением.

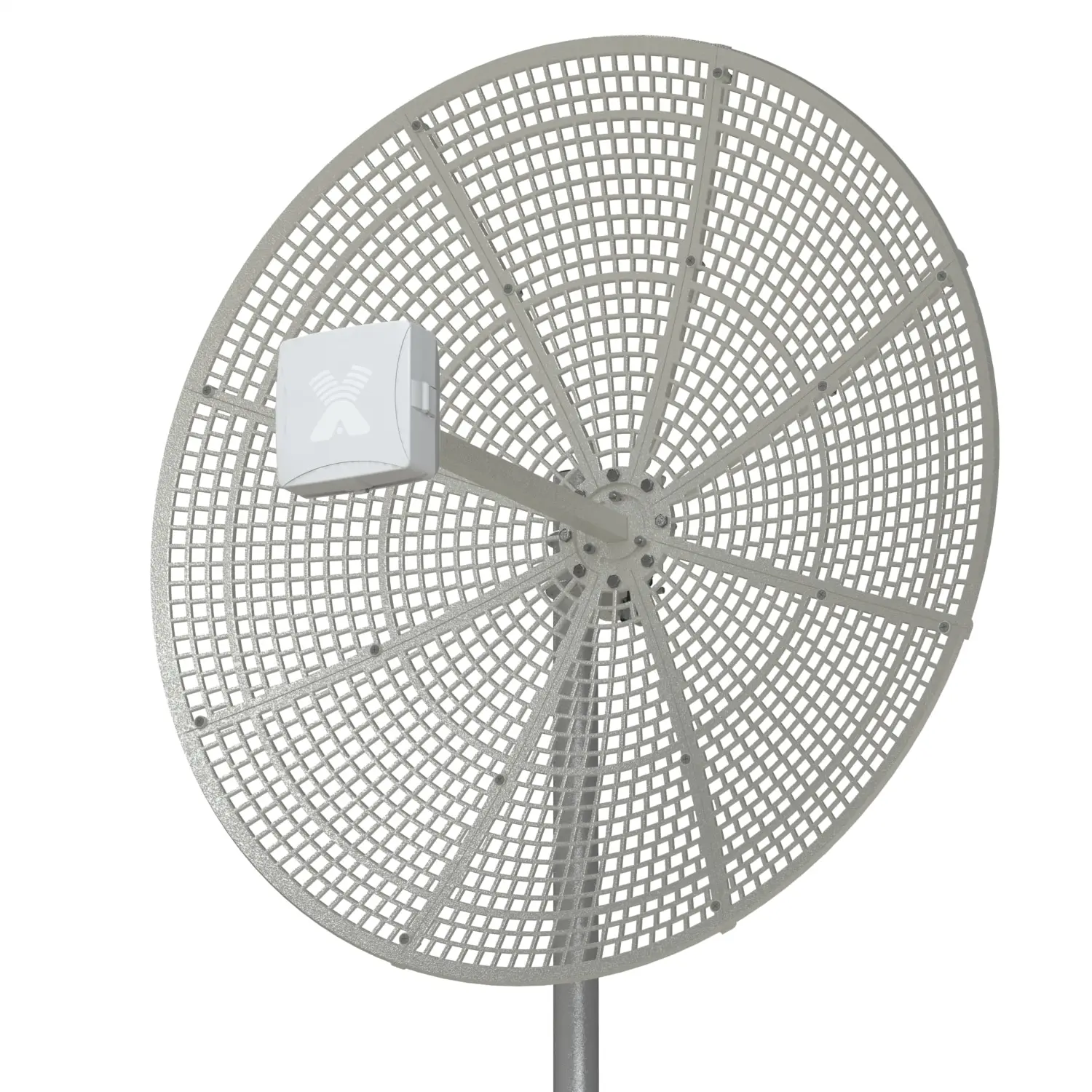

В конструкции облучателя антенны  использованы решения хорошо зарекомендовавшие себя в популярном облучателе UMO-3 MIMO, благодаря чему, после установки облучателя в фокус зеркала, не требуется подстройка фокусного расстояния в зависимости от частоты работы оператора, так как фазовый центр облучателя практически един для всего рабочего диапазона частот антенны! Излучающие элементы укрыты в пластиковый корпус. Крепление облучателя позволяет изменять угол наклона поляризации, не снимая антенну с мачты! На месте! Не вращая зеркало!
Узел крепления антенны имеет защитное гальваническое покрытие, детали из алюминия (сегменты и держатель облучателя) покрыты порошковой краской.
Для подключения антенны используется обычный телевизионный антенный кабель 75 Ом.

Достоинства антенны Vika-24F MIMO:

• Высокий коэффициент усиления в широкой полосе частот

• Низкая парусность благодаря ячеистой структуре рефлектора

• Разборная конструкция антенны и как следствие - малые размеры при транспортировке, возможность отправки по почте

• Не требуется подстройка фокусного расстояния при установке антенны, при смене оператора, при  смене частот (стандарта) оператора

• Предусмотрена возможность регулировки угла наклона поляризации, возможность получения дополнительного выигрыша уровне сигнала в самых тяжелых условиях приема

• Наличие внутри облучателя двух излучающих систем с ортогональной поляризацией позволяет модему работать в режиме MIMO 2x2 или использовать возможности технологии Diversity.

• Возможность использования бюджетных: ТВ кабеля и F-разьемов

• Активные излучатели антенны укрыты в пластиковый корпус

• Защитные покрытия на всех металлических деталях

• Входы антенны имеют короткое замыкание по постоянному току между внешним и внутренним проводниками, что позволяет защищать вход модема от статического электричества

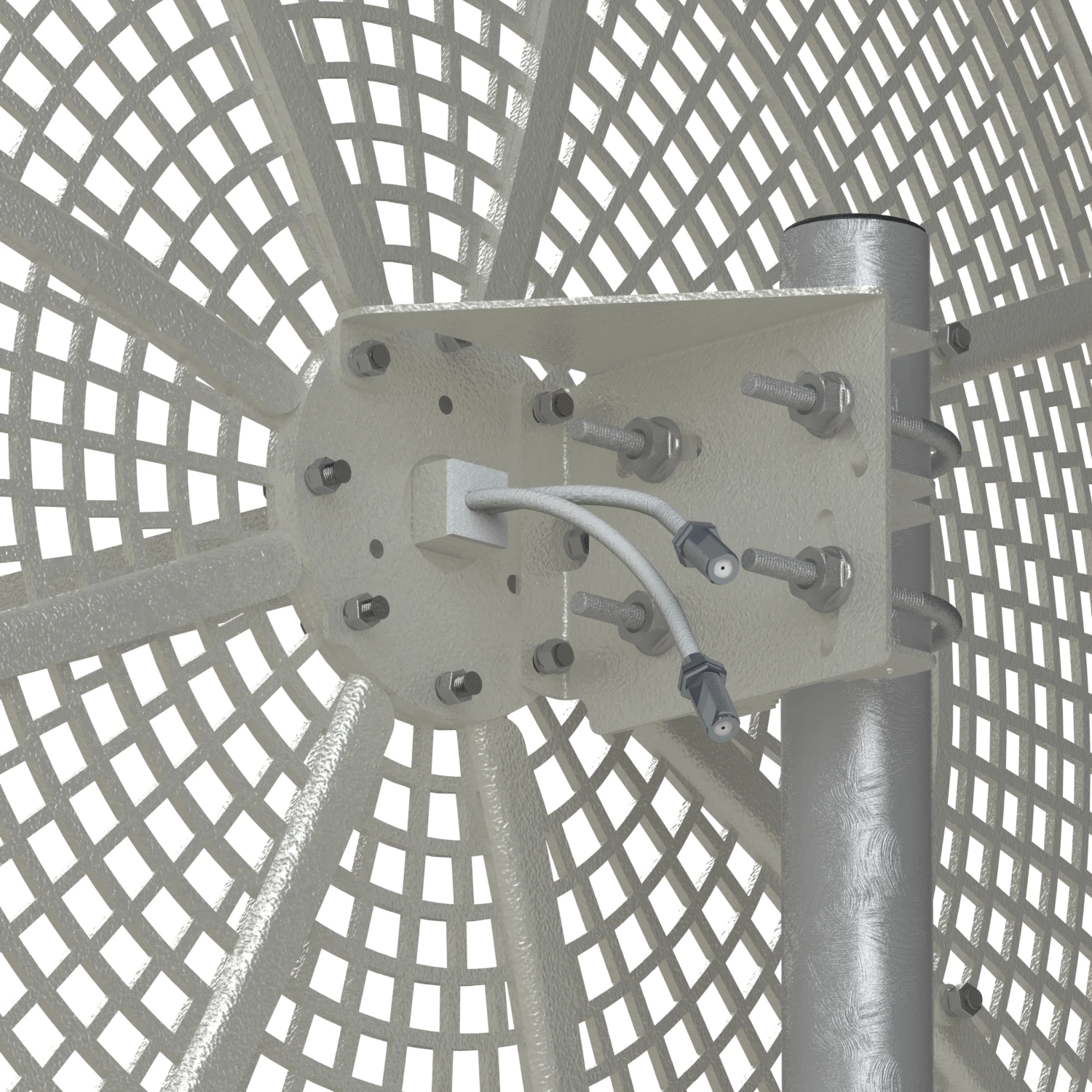

• Крепление позволяет закрепить антенну на вертикальной трубе, предусмотрены: регулировка угла наклона (+/-15 градусов), изменение азимута (поворот с креплением вокруг вертикальной трубы)

Комплект поставки:

• Антенна Vika-24F MIMO в разобранном виде

• Узел крепления на мачту

• Инструкция по установке (скачать)

• Упаковка (картон+полиэтилен)

Электрические характеристики

Рабочий диапазон частот, МГц 1700-2700

Коэффициент усиления, dBi 2 х 21-24

Ширина ДН, град 8-14

Уровень боковых лепестков, дБ менее -18

Отношение вперед/назад, дБ более 20

Входное сопротивление, Ом 75

КСВ в диапазоне 3G/4G/WIFI, не более 1.9

Развязка между портами, дБ Более 25-30

Допустимая мощность, Вт 10

Поляризация Вертикальная + горизонтальная,X-pol

Механические характеристики антенны

Масса с креплением, г 4760

Габаритные размеры, мм 800 х 800 х 540

Разъемы 2 х F-female

Материал антенны Оцинкованная сталь, алюминий

Материал защитной коробки ABS+поликарбонат

Рабочий температурный диапазон -40 …. +60С
