Умные Wi-Fi ворота 2CH Tuya самоблокирующийся переключатель для гаражных дверей

Умные Wi-Fi ворота 2CH Tuya самоблокирующийся переключатель для гаражных дверей

1 Wifi реле канала (два режима работы)

2 Wifi реле канала (три режима работы)

Обновление

Новая версия 1 канала и 2 канала реле имеют внешние интерфейсы, которые могут быть использованы для подключения к кнопочным переключателям.

Используется для

1. Удаленно дают импульсный сигнал для включения и выключения света, ламп. ПК и других бытовых приборов.

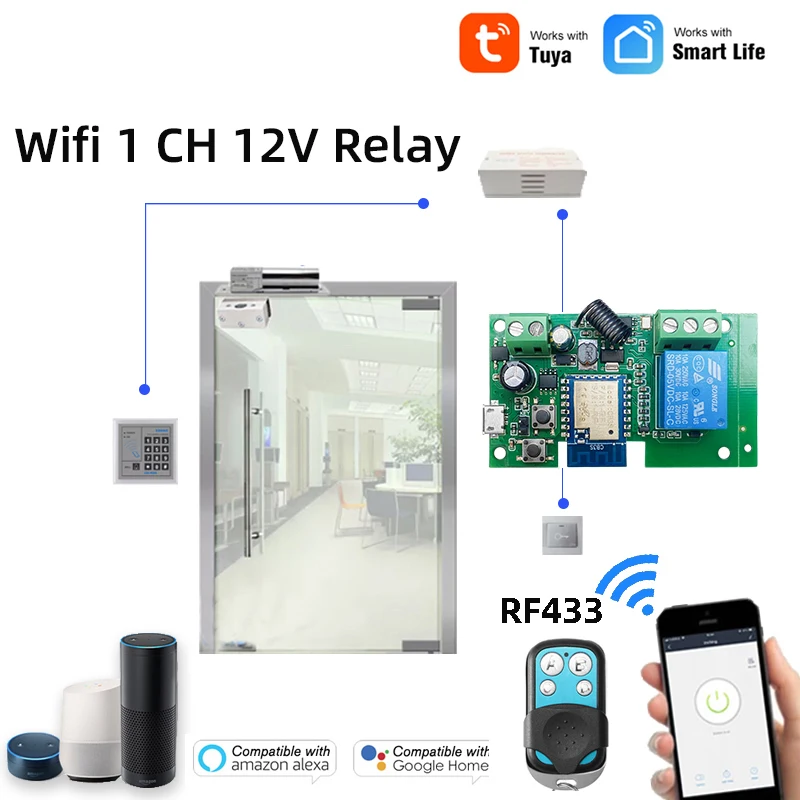

2. Удаленно дают импульсный сигнал для включения и выключения гаражной двери, доступа к двери, раздвижной двери.
3. Удаленно дают импульсный сигнал для управления двигателем постоянного тока, двигатель переменного тока для вперед и назад (только 2 канала реле Support)

Примечание

1. Реле пассивный выход (сухой контакт), независимо от того, сколько мощности вы поставляете на входе, выход не имеет никакого напряжения, вы также должны поставить источник питания на выходе.
Источник питания в iutput может работать только с печатной платой. Если вы не поставляете источник питания на выходе, подключаемое устройство не может работать.

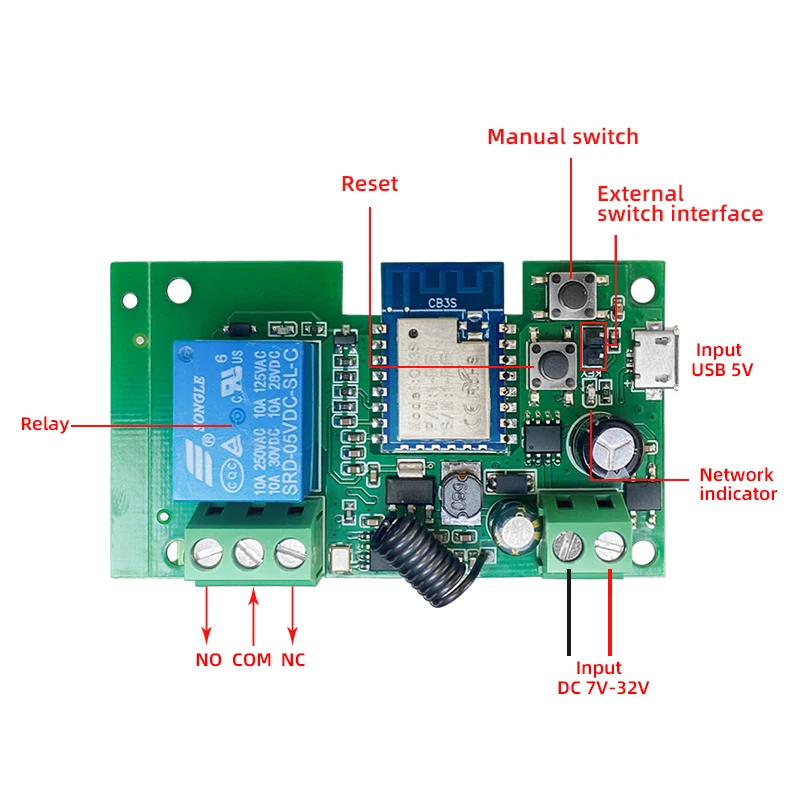

1 канал реле обзор

Тип 1,2,3

Тип 4,5,6

Пульт дистанционного управления RF433 не включает батарею
Тип батареи 1:27A 12V
(4 кнопки RF433 пульт дистанционного управления)

Тип батареи 2:CR2032
Изображение батареи находится в конце страницы

1 канал реле обновления

Если вам нужно, чтобы пульт дистанционного управления RF433 работал с модулем, вам нужно добавить контроллер remtoe в приложение.
Откройте приложение Tuya Smart или Smart Life
Нажмите «Настройка»> «Настройка радиочастотного дистанционного управления»> «Добавить»

Два режима работы

1 канальный модуль поддерживает режим инчинга, режим самофиксации
2 канальный модуль поддержка автофиксацией/шаговым управлением режим, самоблокирующийся режим, режим блокировки.

1. Режим инчинга:
Переключатель на один канал, канал автоматически закроется после 0,5 секунд. Другой канал также может войти в режим инчинга

2. Режим самоблокировки:
Каждый канал может быть включен/выключен отдельно. Вы можете включить/выключить все каналы одновременно.

Особенности:

【Два входных порта 】
Вы можете выбрать порт USB 5 В или винтовой клеммный порт для питания на входе, чтобы сделать работу платы pcb.
【Сухой контакт/пассивный выход 】
Независимо от источника питания на входе, на выходе нет напряжения
Если вы не поставляете питание в выходном порту, соединительный бытовой прибор не может работать, вам также необходимо поставить питание на выходе.
【Timer】
Подключаемые бытовые приборы могут автоматически включаться/выключаться в соответствии с расписанием времени.
Каждый канал может устанавливать разное время.

Если вам нужно изменить рабочий режим, вам нужно изменить рабочий miode в приложении ..

Функция

【APP пульт дистанционного управления
Приложение Tuya или smart life может использоваться для удаленного включения/выключения устройства. Вы можете проверить рабочее состояние устройства в приложении в любом месте и в любое время.
【Управление для мобильного телефона
Когда вы выходите на улицу или дома, вы можете управлять устройством с помощью смартфона с помощью WIFI или мобильной сети 4G.
(Примечание: роутер должен быть в сети. Wi-Fi модуль должен поддерживать близкое расстояние с маршрутизатором и WIFI модуль должен онлайн в приложении Tuya Smart Life)
【Голосовое управление 】
Совместим с Alexa и Google Assistant, вы можете использовать Голосовое управление, чтобы включить/выключить его.
【Timer】
Модуль Wi-Fi может автоматически включаться/выключаться в определенное время.
【Несколько Share】
Одно устройство может управлять несколькими телефонами, один телефон может управлять несколькими смарт-устройствами.

Аккумулятор пульта дистанционного управления RF433

Тип батареи 2:CR2032

Режим инчинга

В режиме inching, вы можете иметь два проводка таким образом, чтобы выбрать:-первая схема подключения включается 0,5 секунд, а затем происходит автоматическое отключение.
Вторая схема подключения выключен 0,5 секунд, а затем автоматического включения.

Как изменить время встраивания в приложении?

Пожалуйста, убедитесь, что устройство войдет в режим самоблокировки, а затем вы можете установить время инширования в приложении. Диапазон времени составляет 1-3659 с.
Время ввода Доступно только в режиме самоблокировки mide или блокировки.

График времени

Модуль Wi-Fi может автоматически включаться/выключаться в специальное время в соответствии с расписанием времени, которое вы устанавливаете.

Голосовое управление Alexa и Google Home

Попробуйте эти фразы ( {deviceName} должно быть имя вашего устройства):
“Alexa, включите {deviceName}”
“Alexa, выключите {deviceName}”
“Alexa, schalte Ger?tename ein”
“Alexa, schalte Ger?tename aus”
Также вы можете попросить Google Home управлять устройством с помощью следующих голосовых команд.
«Эй, гуглейн, включите {deviceName}»
«ОК, google, выключите {deviceName}»

Состояние перезапуска

Когда вы производите рекогдацию модуля к источнику питания, вы можете установить состояние перезапуска в соответствии с вашими потребностями.

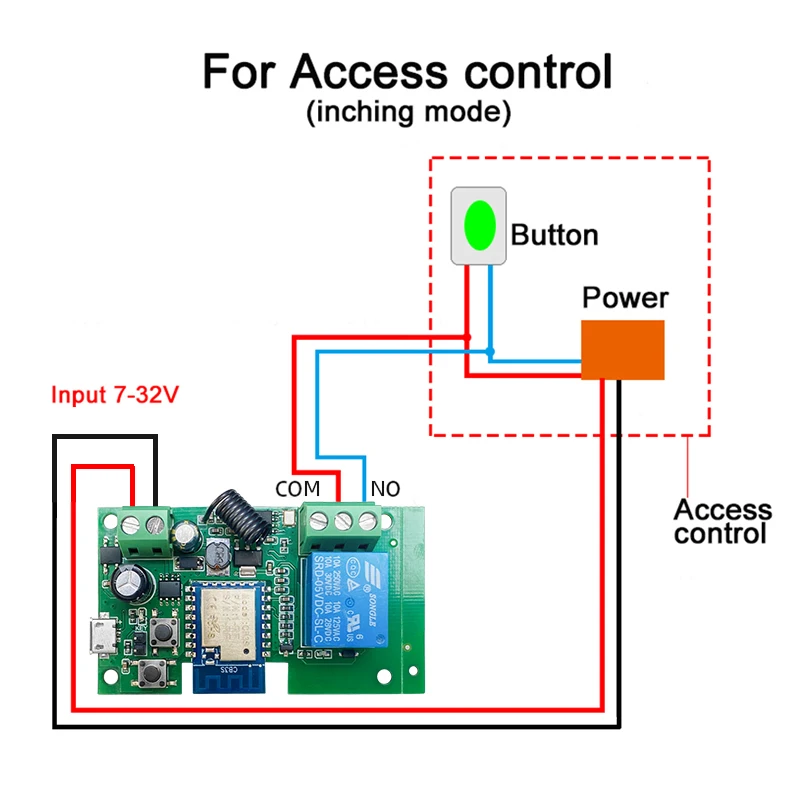

Схема подключения для доступа к двери

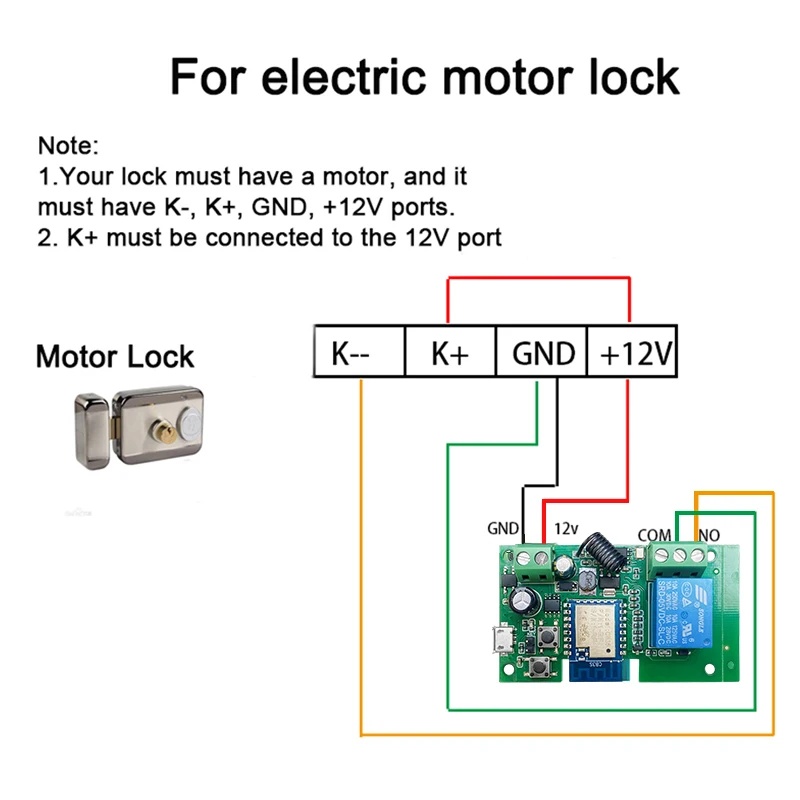

Схема проводки электродвигатель, замок

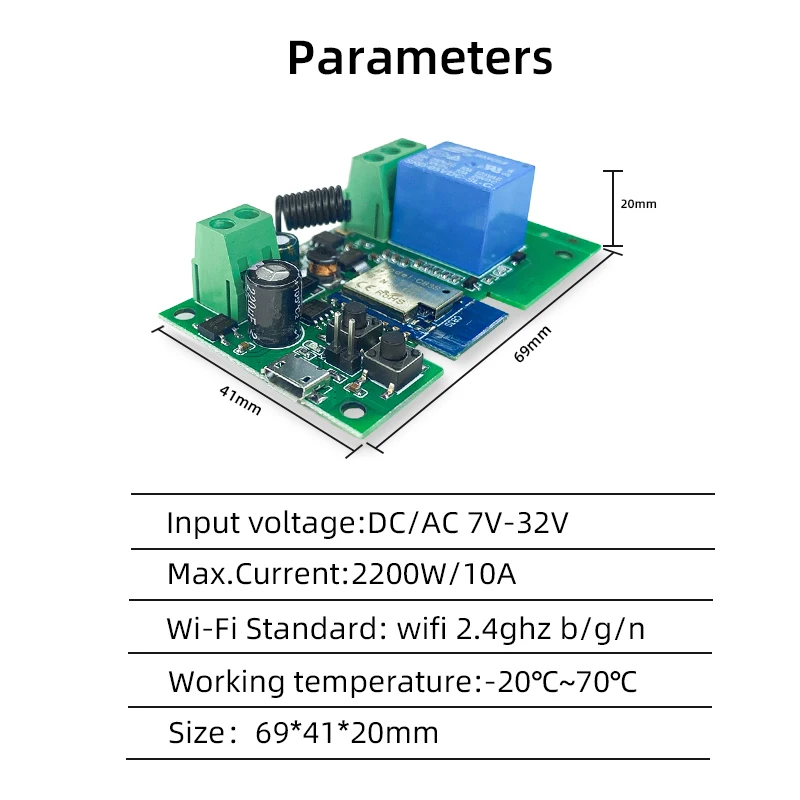

Параметры

Вход 1 (винтовой клеммный порт):DC/AC 7V-32V
Вход 2: вход Micro USB 5V
Выход: Пассивный выход (сухой контакт)
Макс. Ток: 2200 Вт/10A
Стандарт WI-FI: 2,4 ГГц (не поддерживает Wi-Fi 5 ГГц)
Размер: 69*41*20 мм

2CH характеристики модуля:

* Поддерживает сеть Wi-Fi: поддерживает многочисленные смарт-переключатели Wi-Fi на одном смартфоне.
* Поддерживает отслеживание состояния: своевременные отзывы о состоянии устройства в приложении Tuya / Smart life.
* Поддерживает Удаленное включение или выключение подключенных приборов, например светильник, электрический чайник, электрическая рисоварка, электрический занавес, контроль доступа и т. Д.
* Поддержка таймеров запланированного/обратного отсчета/петли для каждого устройства.
* Голосовое управление: совместимость с "Amazon" Alexa, для Google Home.

Как подключить пульт дистанционного управления RF433 с реле

Откройте приложение Tuya Smart или Smart Life
Нажмите «Настройка»> «Настройка радиочастотного дистанционного управления»> «Добавить»
Когда появится быстрый интерфейс, вам нужно нажать кнопку пульта ДУ в течение 2 секунд.
Затем ослабьте кнопку, и она успешно завершит сопряжение.

2CH WIFI модуль Спецификация:

Cutover currenent≤ 10A
Вход 1 (винтовой клеммный порт): постоянный ток/переменный ток 7-32 в
Вход 2: вход Micro USB 5V
Выход: Пассивный выход (сухой контактный выключатель)
Рабочая температура: от-20 до 70 градусов
Рабочая влажность: от 40% до 80% относительной влажности
Стандарт WI-FI: 2,4 ГГц IEEE 802,11 b/g/n (не поддерживает 5G)
Размер: 120*38*25 мм
Приложение: Tuya/Smart Life
Беспроволочный выключатель батареи: Cr2032 (не включая)
RF433 батарейка для ПДУ: 27A 12 вольт постоянного тока (в комплект не входит)

Три режима работы

1. Режим инчинга:
Переключатель на один канал, канал автоматически закроется после 0,5 секунд. Другой канал также может войти в режим инчинга. (Вы можете изменить только диапазон времени инчинга в приложении в режиме самоблокировки или блокировки)

2. Самоблокировка:
Каждый канал может быть включен/выключен отдельно. Вы можете включить/выключить все каналы одновременно.

3. Режим блокировки:
Включите любой канал, другие каналы будут выключены автоматически.

Как установить Inching в приложении?

Примечание: Перед установкой времени установки в приложении убедитесь, что устройство переходит в режим самоблокировки.

Схема проводки 2CH

Описание товара

Примечание:

Производитель добавил порт Micro USB5V к устройству, только для тестирования, мы не рекомендуем использовать его.
Если вы хотите использовать порт USB5V, вам нужно удалить корпус, чтобы использовать его так же, как показано на рисунке.
Мы удалим этот порт USB5V в следующих версиях, извините за причиненные неудобства.
