Описание товара

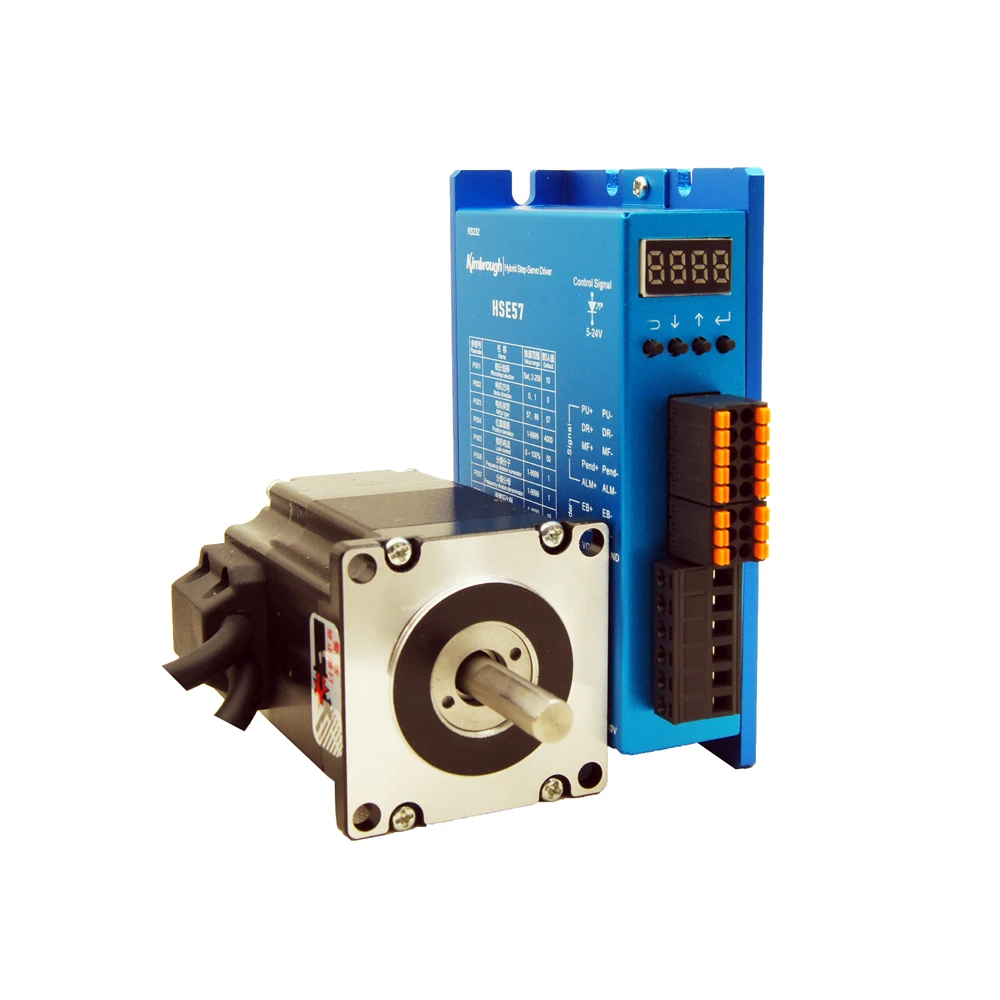

1.3н. М (186oz-in) Nema23 замкнутый цикл шаговый двигатель наборы диаметр вала 8,0 мм 4A и драйвер HSE57 шаговый двигатель с кодером
Этот товар включает в себя:
1 шт. NEMA23 2phase замкнутый цикл шаговый двигатель 57HSE56 1.3NM(186oz-in) диаметр вала 8,0 мм
1 шт. Драйвер шагового двигателя с замкнутым циклом HSE57
2Измерительный кабель
1. Шаговый двигатель с замкнутым циклом
Общие характеристики
Угол шага | 1,8 градусов |
Точность угла шага | 5% |
Номер линии кодировщика | 1000 |
Повышение температуры | Макс 80 °C |
Использование окружающей среды | Температура:-20 °C- + 50 °C; Влажность: 85% Макс. |
Класс изоляции | B |
Сопротивление изоляции | Мин 100MΩ, 500VDC |
Выдерживает напряжение | 500 В переменного тока, 1 мин |
Радиальное отклонение вала | 0,02 мм Макс (нагрузка 5N) |
Осевое отклонение вала | 0,08 мм Макс (нагрузка 10N) |
Радиальная Максимальная нагрузка | 75N (на 10 мм от фланца) |
Максимальная осевая нагрузка | Вес двигателя |
Характеристики:
Модель | Длина (Д: мм) | Держатель Крутящий момент (Н. М) | Номинальная Ток (A) | Сопротивление /Фаза (Ω) | Индуктивность /Фаза (MH) | Ротор Инерция (Г. См2) | Вал Диаметр (Д: мм) | Вал Удлинение (Мм) | Вес (Кг) | Соответствует Драйвер |
57HSE56 | 76 | 1,3 | 4 | 0,3 | 1,13 | 300 | 8,0 | Выравнивание Блок 0.5x15 | 1,0 | HSE57 |
57HSE76 | 96 | 2,3 | 4 | 0,42 | 1,55 | 480 | 8,0 | 1,3 | ||
57HSE85 | 105 | 2,6 | 4 | 0,38 | 1,9 | 530 | 8,0 | 1,4 | ||
57HSE102 | 122 | 3 | 4 | 0,5 | 2,4 | 640 | 8,0 | 1,6 | ||
57HSE112 | 132 | 3,5 | 4 | 0,65 | 3,2 | 700 | 8,0 | 1,9 |
Выше только репрезентативные продукты, мы можем проектировать в соответствии с требованиями клиентов
Размер: Единица = мм
Соединение кодировщика
Штырь | 2 | 3 | 1 | 13 | 11 | 12 |
Цвет | Красный | Белый | Черный | Синий | Желтый | Зеленый |
Определение | VCC | GND | EA + | EA- | EB + | EB- |
Подключение двигателя
Характеристики частотно-крутящего момента
Меры предосторожности:
1. При установке/удалении деталей до конца вала двигателя Не ударяйте о вал, чтобы не повредить энкодер на другом конце вала.
2. Стремление держать сиденье вала от вибрации, чтобы предотвратить повреждение подшипника.
2. Драйвер шагового двигателя с замкнутым циклом
HSE57
Особенности
1. 32-битный DSP технология управления
2. Ток может быть установлен произвольно (0-6.0A)
3. Адаптируется к приводу 42, 57 и 60 серий замкнутых шаговых двигателей
4. Частота импульсного отклика составляет 200 кГц
5. Стандартный выбор 16 каналов микрошагов (200 ~ 51200 импульсов/R)
6. Электронный режим передачи (любое значение микрошага)
7. Защита от перегрузки по току, перегрева, перенапряжения и отклонения в отслеживании
8. Он может подключаться + 5-+ 24 В, не требуется дополнительный резистор, когда он более + 5 В
Электрический индекс
Параметр | Минимальный | Типичный | Максимум | Блок |
Непрерывный выходной ток | 0 | - | 6,0 | A |
Входное напряжение (DC) | + 24 | - | + 80 | Vdc |
Логический входной ток | 7 | 10 | 20 | Ма |
Частота импульса | 0 | - | 200 | КГц |
Сопротивление изоляции | 500 | МОм | ||
Ток кодировщика | 50 | Ма |
Использование окружающей среды и параметров
Режим охлаждения | Радиатор с естественным охлаждением (если температура окружающей среды слишком высока, используйте внешний охлаждающий вентилятор для рассеивания тепла) | |
Использование окружающей среды | Применение случая | Нет пыли, масляных пятен и коррозионного газа |
Температура | -10 ℃-50 ℃ | |
Влажность | 40-90% относительной влажности | |
Вибрация | 5,9 m/s2 Max | |
Температура хранения | -20 ℃-+ 80 ℃ | |
Вес | 300 г | |
Единица измерения: мм
Примечание:
Держите драйвер прохладным
(1) надежная рабочая температура водителя обычно в пределах 60 °C, а рабочая температура двигателя-в пределах 80 °C;
(2) при установке драйвера, пожалуйста, установите его на вертикальной стороне, держите подальше от источника тепла. При необходимости Установите вентилятор охлаждения на электрический шкаф.
