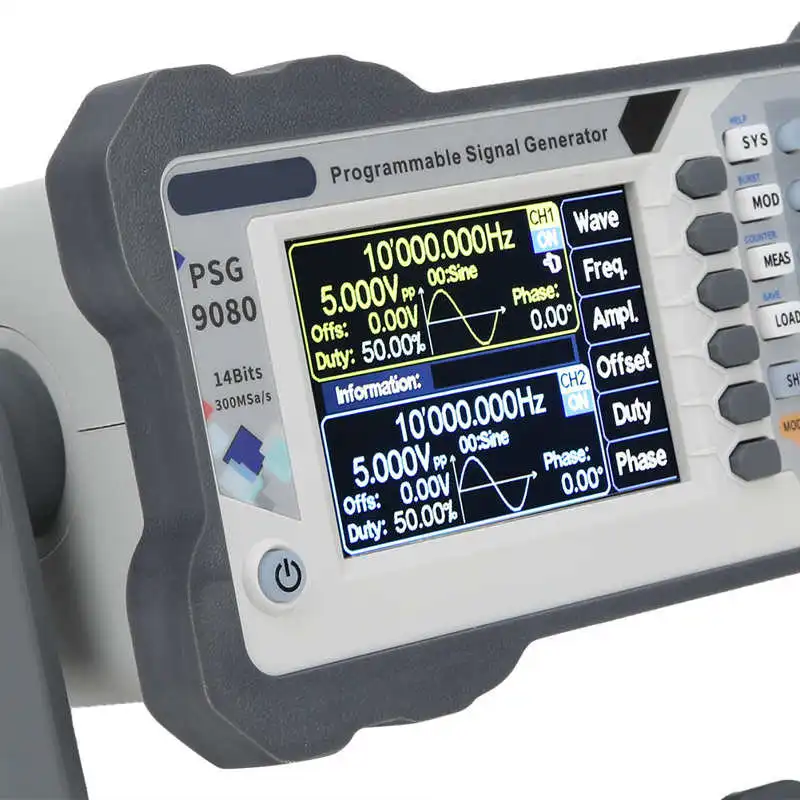

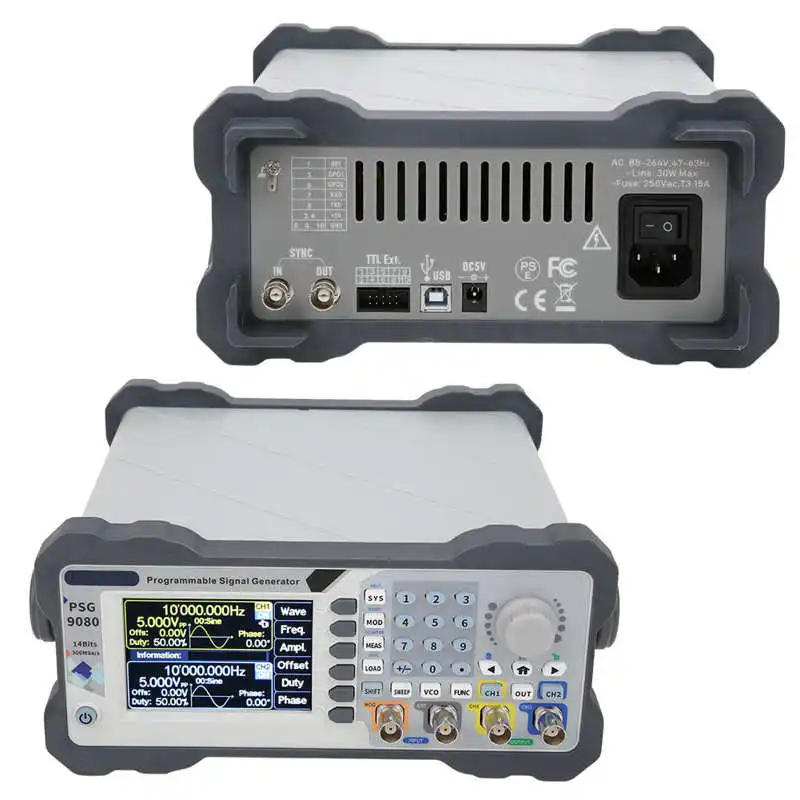

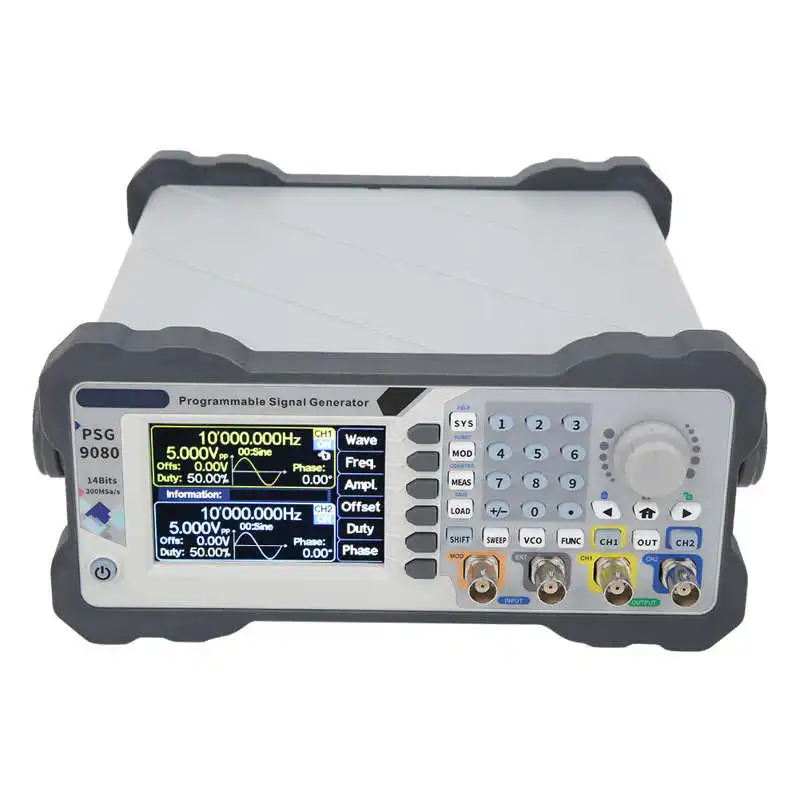

Генератор сигналов PSG9080 80 МГц программируемый двухканальный генератор

Генератор сигналов PSG9080 80 МГц программируемый двухканальный генератор

PSG9080 80 МГц программируемый двухканальный генератор произвольных волн амплитудная модуляция сигнала

Характеристика:

1. Программируемый выход, Тип выходного сигнала (например, синусоидальные волны, квадратные волны, треугольные волны, произвольные волны и т. д.), Выходное время и выходная последовательность могут быть свободно разработаны для реализации автоматической работы.

2. Прошивка обновляется в режиме реального времени и может быть обновлена в любое время, чтобы исправить ошибки или для ваших особых потребностей в настройке. Нажмите соответствующую мягкую клавишу, чтобы подтвердить вход в режим обновления и выполнить обновление прошивки one‑key путем подключения к программному обеспечению ПК.

3. Источник питания является гибким, он может питаться от AC 85-264V или DC 5V2A мобильный источник питания, который удобен для использования на открытом воздухе.

4. Поддержка регулировки напряжения, выходная частота, амплитуда и рабочий цикл могут управляться внешним аналоговым сигналом напряжения для реализации частоты сканирования, амплитуды сканирования и цикла сканирования, который широко используется в промышленной отладке.

5. С функцией модуляции, модулированная форма сигнала может быть выходным в одиночном или двухканальном. Модуляция-это процесс добавления информации от источника сигнала к носителю, чтобы сделать его подходящим для передачи канала. Это метод, который изменяет носитель с сигналом.

6. Для того, чтобы удовлетворить индивидуальные потребности клиентов, для системы предусмотрены четыре цветовых схемы. Вы можете использовать кнопки с цифрами и ручку, чтобы выбрать нужный цвет системы, и нажмите мягкую клавишу сохранить, чтобы сохранить выбранный цвет.

7. Поддерживает выход dual‑channel с эквивалентной производительностью, которая может выводить одинаковые или различные функциональные сигналы или сигналы произвольной формы одновременно; Все параметры могут регулироваться независимо, И разница в фазах между двумя каналами может непрерывно регулироваться от 0 до 359,9 градусов; Частота сигнала может достигать 80 МГц, а выходной сигнал может быть в пределах 1 МГц, до 25Vpp.

8. Функция импульсной струны, может использовать синусоидальные волны, квадратные волны, волны пилообразных или произвольных волн для генерации импульсного струнного сигнала, количество циклов постоянно регулируется между 1-1000000000.

9. Ширину импульса можно точно отрегулировать, а ширину импульса и время импульсного цикла импульсных волн можно регулировать в цифровом и точном формате, так что различные импульсные формы могут быть точно установлены без дрожания.

10. Произвольные формы сигнала могут быть нарисованы. Программное обеспечение для ПК и протокол связи предоставляются бесплатно. Произвольные формы сигнала могут быть нарисованы с помощью программного обеспечения ПК; Протокол связи используется для вторичного развития и программирования; все функции инструмента могут управляться программным обеспечением ПК (также доступны, когда компьютер не подключен, завершите все операции инструмента). Вы можете использовать мобильный телефон для управления Bluetooth.

Спецификация:

Состояние на 100% абсолютно новый

Тип изделия: генератор сигналов

Материал: АБС-пластик

Модель	PSG9080
Канал	2.
Частота дискретизации	300MSA / S
Характеристики волн
Длина волн	8192 точек/каналов
Вертикальное разрешение формы волны	14 бит
Тип волн	Синусоидальные волны, квадратные волны, импульсные волны (коэффициент мощности, ширина импульса и время цикла могут быть установлены точно), треугольные волны, восходящий пандус, падающий пандус, форма волны CMOS, уровень постоянного тока, половина волн, полные волны, синусоидальные волны, Обратные порядковые волны, экстенциальный подъем, экстенциальное падение, Lorentz импульсные волны, Мультизвуковые волны, случайные шумовые волны, трапециевидные импульсные волны, тонущие импульсные волны, Амплитудная модуляционная Форма волны, частотная модуляционная Форма волны и 99 пользовательских форм.
Частотные характеристики
Диапазон частот синусоидальных волн	1nHz-80MHz
Частотный диапазон квадратных волн	1nHz-30MHz
Частотный диапазон треугольных волн	1nHz-50MHz
Частотный диапазон импульсов	1nHz-30MHz
TTL цифровой Диапазон частот волн	1nHz-20MHz
Частотный диапазон произвольных волн	1nHz-50MHz
Диапазон регулировки ширины импульса	5nS-4S
Диапазон регулировки импульсного периода	10nS-40S
Минимальное разрешение частоты	1нгц
Точность частоты	± 5ppm 0-50 ℃
Стабильность частоты	± 3ppm / 1 год
Чистота спектра синусоидальных волн
Полное гармоническое искажение	≤ 0.5% (при 1 кГц, 5Vpp)
Характеристики сигнала
Квадратные волны
Время подъема/падения	≤ 10 нс
Overshoot	≤ 10%
Асимметрия	≤ 0.1%
Наклонные и треугольные волны
Линейность	≤ 1% (менее 1 МГц)
Асимметрия	≤ 1% (менее 1 МГц)
Импульсные волны
Ширина импульса	5nS-4S
Время импульсного цикла	10nS-40S
Рабочий цикл	0.01%-99.99%
Поднимающийся/падающий край	≤ 10 нс
Overshoot	≤ 10%
Произвольные волны
Длина волн	8192 точек (8K точек)
Вертикальное разрешение	14 бит
Минимальный рост/время осени	≤ 10 нс
Overshoot	≤ 10%
Произвольный волновой номер нелетучего хранения	99
Характеристики выхода
Амплитуда
Амплитудный диапазон	Частота вращения ≤ 1 МГц	1 МГц ≤частота <11 МГц	11 МГц ≤частота <60 МГц	60 МГц ≤частота <80 МГц
	2mVpp-25Vpp	2mVpp-10Vpp	2mVpp-5Vpp	2mVpp-3.6Vpp
Разрешение амплитуды	1mVpp
Амплитудная стабильность	± 1% ± 1 mVpp (при 1 кГц, > 10 mVpp)
Амплитудная плоскостность	± 1% (0.1дб)<10 МГц
	± 2% (0.2дб)<10 МГц-50 МГц
	± 10% (0,9дб)<50 МГц-70 МГц
	± 20% (1,9 дБ)<70 МГц-80 МГц
Поляризация постоянного тока
Диапазон регулировки смещения	-9,99 V-15,00 V
Офсетное разрешение	0,01 V
Фазовые характеристики
Диапазон регулировки фазы	0 °-359,9 °
Разрешение фазы	0,1 °
Выход волн
Выходное сопротивление	50 Ом (номинальная)
Защита	Защита от короткого замыкания
Характеристики модуляции
Модуляция	AM,FM,PM,ASK,FSK,PSK,PWM
Амплитудная Модуляция
Перевозчик	Синусоидальные волны, квадратные волны, Пилообразные волны, произвольные волны (за исключением постоянного тока)
Источник модуляции	Внутренний/внешний
Волны модуляции	Синусоидальные волны, квадратные волны, Пилообразные волны, шумовые волны, произвольные волны
Глубина модуляции	0%-200%
Частота модуляции	1 МГц-1 МГц
Частотная Модуляция FM
Перевозчик	Синусоидальные волны, квадратные волны, Пилообразные волны, произвольные волны (за исключением постоянного тока)
Источник модуляции	Внутренний/внешний
Волны модуляции	Синусоидальные волны, квадратные волны, Пилообразные волны, шумовые волны, произвольные волны
Частота модуляции	1 МГц-1 МГц
Отклонение частоты	0,1 Гц-10 кГц
Фазовая модуляция PM
Перевозчик	Синусоидальные волны, квадратные волны, Пилообразные волны, произвольные волны (за исключением постоянного тока)
Источник модуляции	Внутренний/внешний
Волны модуляции	Синусоидальные волны, квадратные волны, Пилообразные волны, шумовые волны, произвольные волны
Фазовое отклонение	0-360 градусов
Частота модуляции	1 МГц-1 МГц
Ширина ключа ASK
Перевозчик	Синусоидальные волны, квадратные волны, Пилообразные волны, произвольные волны (за исключением постоянного тока)
Источник модуляции	Внутренний/внешний
Полярность	Положительная и отрицательная полярность
Ставка	1 МГц-1 МГц
Задать амплитуду	0%-200%
Частота ключа FSk
Перевозчик	Синусоидальные волны, квадратные волны, Пилообразные волны, произвольные волны (за исключением постоянного тока)
Источник модуляции	Внутренний/внешний
Волны модуляции	50% импульсные волны рабочего цикла
Полярность	Положительный и отрицательный
Ставка	1 МГц-1 МГц
Скачкообразные частоты	0,1 Гц-80 МГц
Характеристики модуляции
Bond Phase PSK
Перевозчик	Синусоидальные волны, квадратные волны, Пилообразные волны, произвольные волны (за исключением постоянного тока)
Источник модуляции	Внутренний/внешний
Полярность	Положительный и отрицательный
Ставка	1 МГц-1 МГц
Фаза PSK	0 °-360 градусов
Модуляция ширины пульса ШИМ
Перевозчик	Импульсные волны
Инверсия волн	Вперед и назад
Период пульса	0.01uS-40S
Ширина импульса	0.001uS-4S
Триггер
Холостой ход	0Положение, максимальное положительное значение, максимальное отрицательное значение
Способ доставки	Одиночный, автоматический
Источник запуска	Ручной триггер, CH2 триггер, внешний триггер (AC), внешний триггер (DC)
Количество импульсов	1-1000000000
Функции измерения и подсчета
Режим измерения
Функция измерения	Частота, положительная и отрицательная ширина импульса, период, рабочий цикл
Метод соединения	DC, AC
Время ворот	0,001 S-10,000 S
Метод измерения	Низкая частота, высокая частота
Диапазон измерения частоты	1 Гц-100 МГц
Амплитудный диапазон входного сигнала	2Vpp-20Vpp
Измерение периода	10nS-4S
Ширина импульса	4S
Диапазон измерения рабочего цикла	0.01%-99.99%
Режим подсчета
Диапазон подсчета	0-4294967295
Метод соединения	Соединение постоянного и переменного тока
Метод подсчета	Руководство по эксплуатации
Входные Характеристики внешней модуляции
Амплитудный диапазон входного сигнала	0-3Vpp
Частотный диапазон входного сигнала	DC-200kHz
Функция измерения и подсчета
Канал сканирования	CH1 или CH2
Перевозчик	Синусоидальные волны, квадратные волны, Пилообразные волны, произвольные волны (за исключением постоянного тока)
Функция сканирования	Частота развертки, амплитуда развертки, обязанность развертки
Режим сканирования	Линейный, логарифмический
Направление сканирования	Увеличение, уменьшение, Круглый ход
Частота начала/конца	В соответствии с верхней и нижней границами соответствующей частоты перевозчика
Диапазон начала/конца	В соответствии с верхней и нижней границами соответствующей амплитуды перевозчика
Старт/конец рабочего цикла	В соответствии с верхней и нижней границами соответствующего цикла несущей обязанности
Время сканирования	0,01 S-640S
Характеристики контроля напряжения
Канал Контроля Давления	CH1 или CH2
Перевозчик	Синусоидальные волны, квадратные волны, Пилообразные волны, произвольные волны (за исключением постоянного тока)
Функция контроля давления	Частотный контроль, контроль амплитуды и контроль рабочего цикла Линейный, логарифмический
Режим сканирования	Линейный, логарифмический
Частота начала/конца	В соответствии с верхней и нижней границами соответствующей частоты перевозчика
Диапазон начала/конца	В соответствии с верхней и нижней границами соответствующей амплитуды перевозчика
Старт/конец рабочего цикла	В соответствии с верхней и нижней границами соответствующего цикла несущей обязанности
Диапазон напряжения управления напряжением	0V-5V, отправная точка и конечная точка могут быть установлены произвольно
Особенности программирования
Режим программирования	Ввод в эксплуатацию, обычный
Место для хранения	P00-P19 (20 шт.)
Номер программы	00-99
Время программирования	Время программирования с одним серийным номером 0-99S
Общие спецификации подсчета
Дисплей
Экран	3,5 дюймов TFT цветной ЖК-дисплей дисплей
Разрешение	320x480
Цвет	64K истинный цвет
Хранение и загрузка
Количество	100 групп
Положение	От 00 до 99 (по умолчанию параметр места хранения 00 вызывается при включении устройства)
Интерфейс
Метод интерфейса	Использование USB в последовательном интерфейсе
Удлинительные порты	Последовательный порт с режимом уровня TTL, удобный для пользователей для разработки
Скорость связи	Стандарт 115200BPS
Протокол	Принять метод линии команд и открыть соглашение
Питание
Мощность переменного тока	Напряжение источника питания: 85-264 в, 47-63 Гц
Энергопотребление	Менее 30 Вт
Предохранитель	250В переменного тока, T3.15A
Источник питания постоянного тока	Мощность питающее напряжение/ток: DC5V ± 0,5 V 3A
Окружение
Температура	0-40 ℃
Влажность	<80%

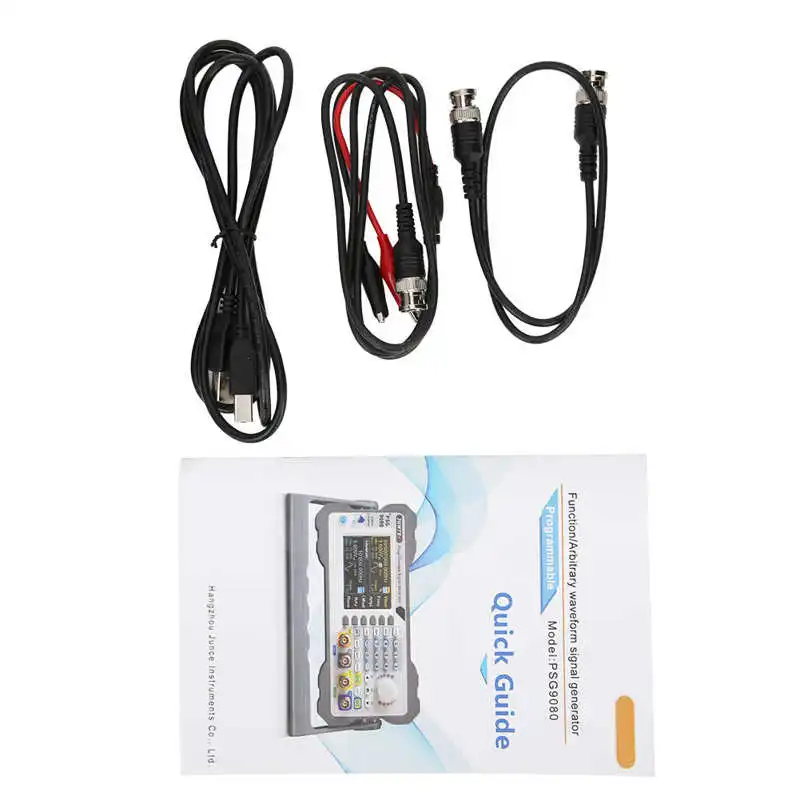

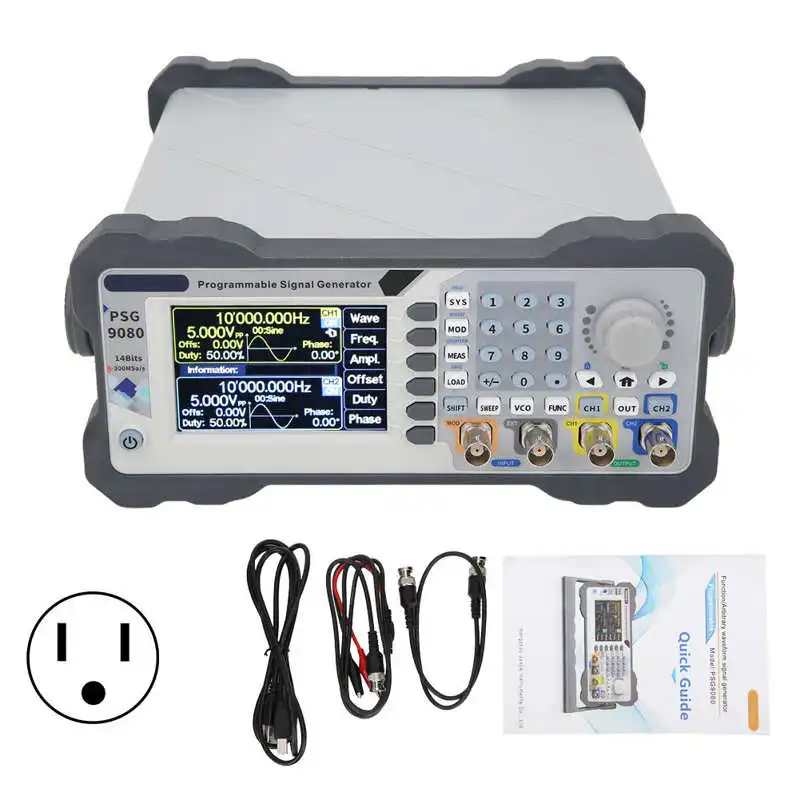

Посылка:

1 x генератор сигналов

1 х шнур питания

1 х USB кабель

Кабель для Q9-Q9-1 шт.

1 x для зажимного провода Q9

1 х Руководство
