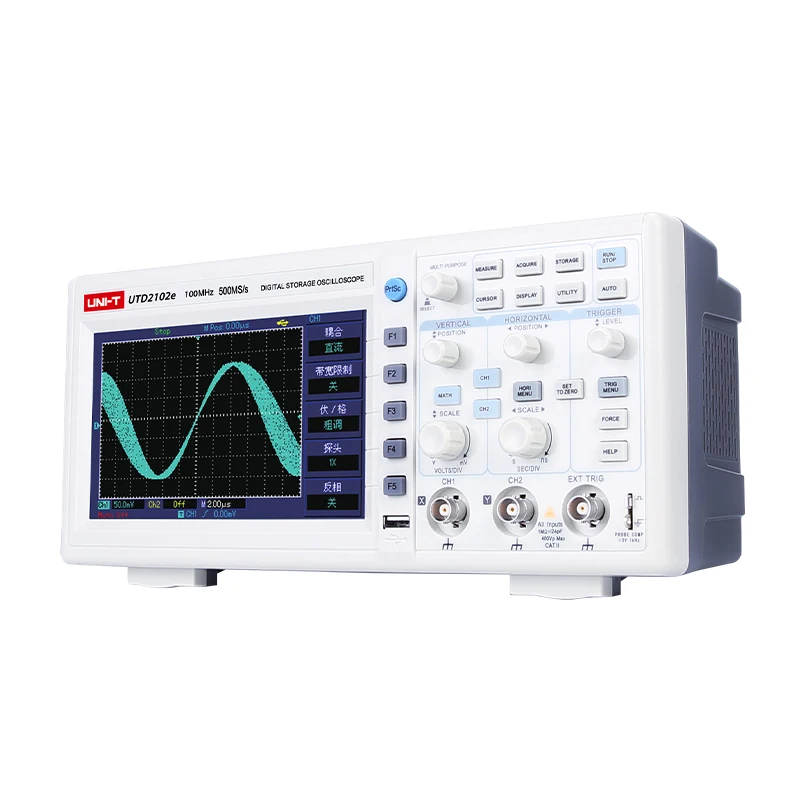

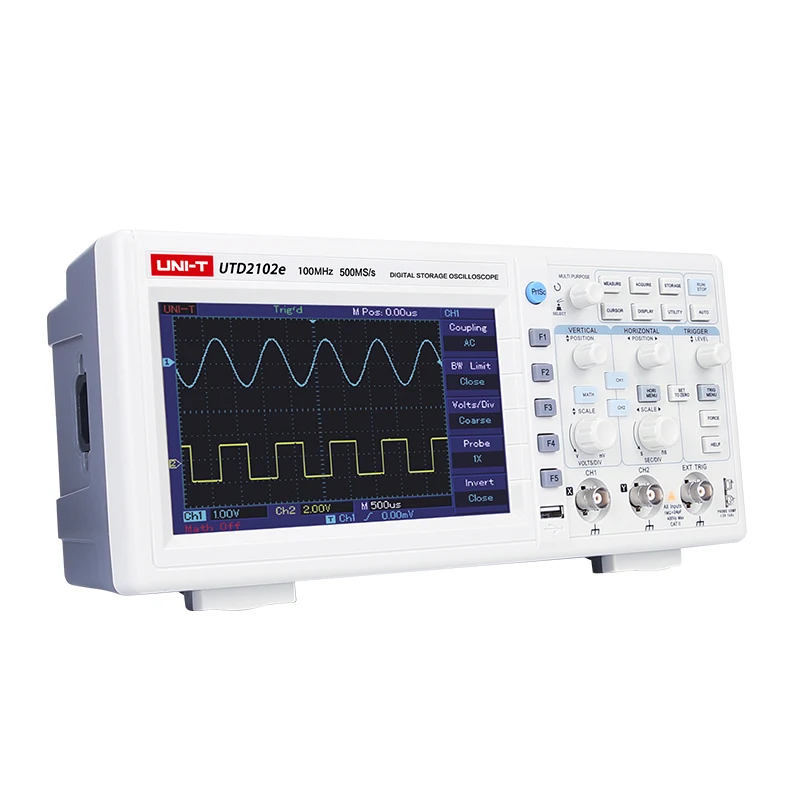

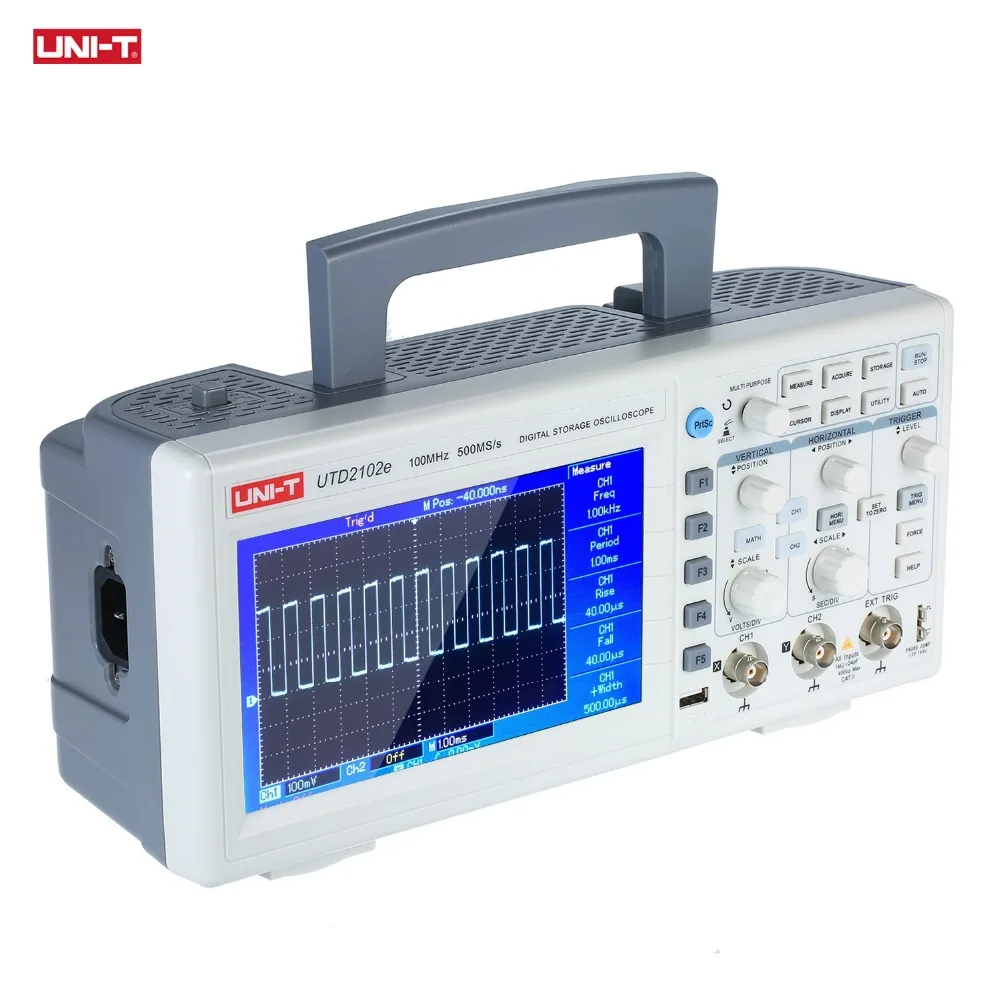

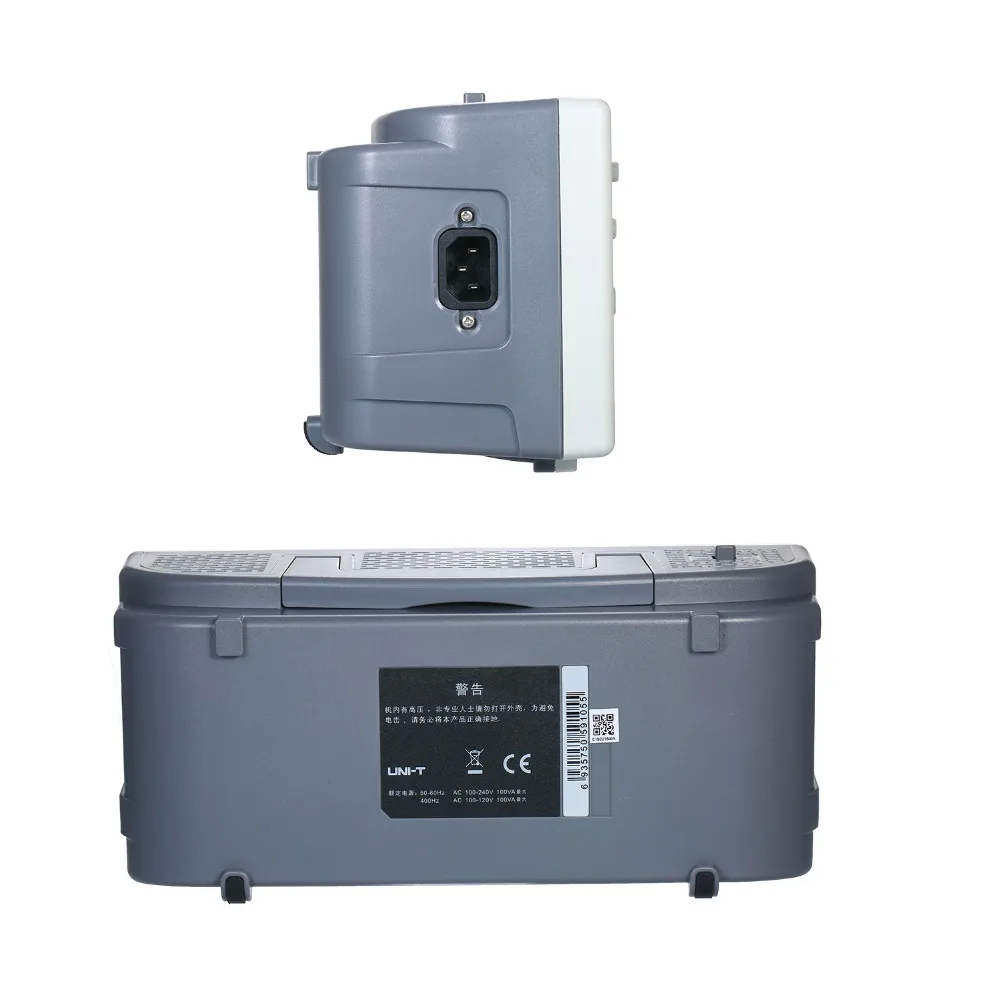

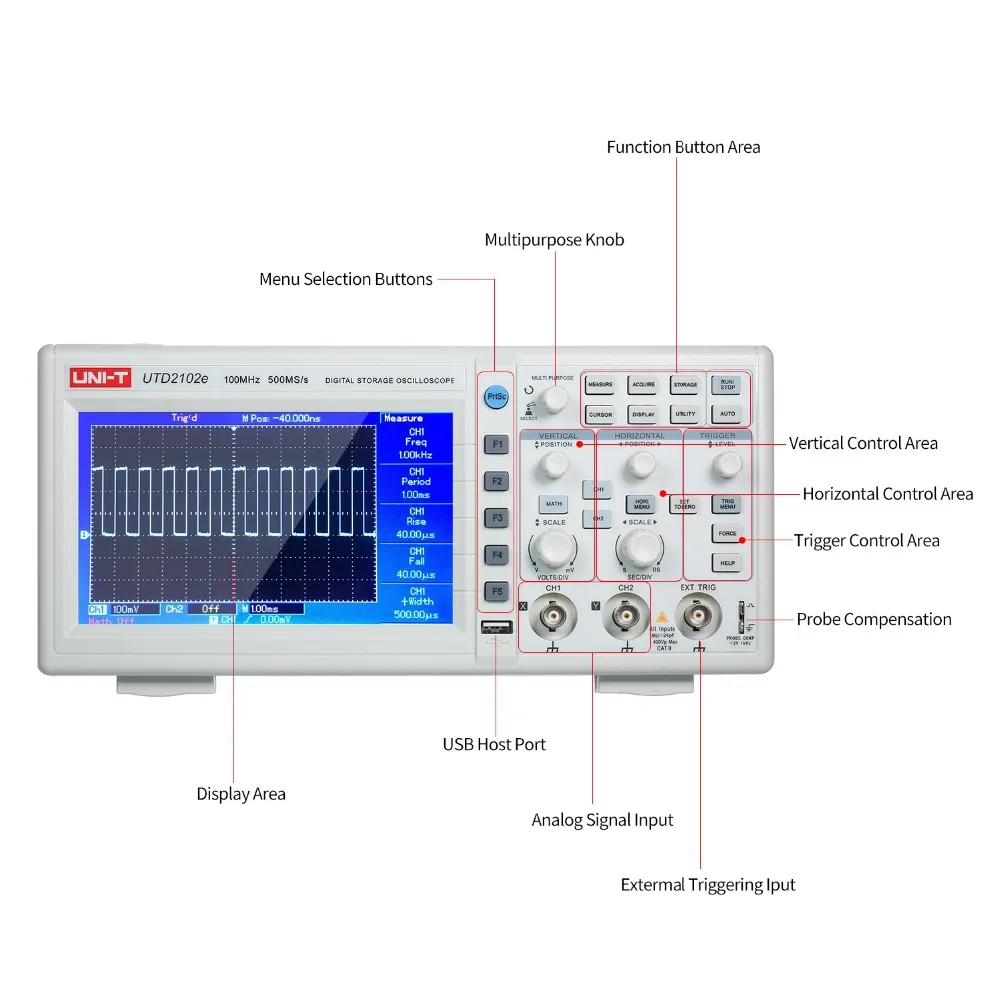

Цифровой осциллограф UNI-T UTD2102E портативный USB-осциллограф с полосой 100 МГц

Модель

UTD2012e

Канал

2

Полоса пропускания

100 МГц

Режимы приобретения

Частота образцов в реальном времени

500 мс/с

Эквивалентная выборка

50GS/s

Среднее

2 канала одновременно, может противостоять среднему 2 n раз. И n = 1 ~ 8 положительных целых чисел можно выбрать.

Вход

Входное соединение

DC, AC и GND

Входное сопротивление

1Ω Ω ± 2%, параллельно 20pF ± 3pF

Коэффициент затухания зонда

1 ×,10 ×,100 ×,1000 ×

Макс. Входное напряжение

400 В (DC + ACpeak, 1 input Входное сопротивление)(10:1 затухание зонда)

Изоляция канала

Более 40:1

Задержка времени канала (типичная)

150ps

Горизонтальный

Интерполяция

Sin (x) / x

Глубина памяти

32K

Горизонтальные весы (s/div)

2ns/div ~ 50s/div, шаг за шагом 1-2-5

Частота дискретизации/точность реле времени

± 50ppm(any≥ 1ms интервал времени)

Горизонтальный дисплей

12div

Интервал (△T)

Один: ± (1 интервал времени + 50ppm × Чтение + 0.6ns)

Точность (Полная Полоса пропускания)

Среднее ≥ 16 : ±(1 интервал времени + 50ppm × Чтение + 0.4ns)

Вертикальный

Вертикальное разрешение (A/D)

8 бит (2 канала одновременно)

Горизонтальный Чувствительный диапазон (V/div)

1 мВ/див-20 в/див (в BNC)

Диапазон смещения

± 10div

Вертикальный бандаж

100 МГц

Низкочастотная характеристика (AC муфта, -3 дБ)

≤ 5 Гц (более BNC)

Время рейса (BNC типичный)

≤ 3,5 нс

Точность усиления постоянного тока

Поскольку вертикальная чувствительность составляет 1МВ ~ 5мв/див: ± 4%

(Режимы приобретения или приобретения средней стоимости);

Поскольку вертикальная чувствительность составляет 10 мВ/див ~ 20 В/див: ± 3%

(Режимы приобретения или приобретения средней стоимости);

Точность измерения постоянного тока (режимы приобретения среднего значения)

Вертикальное смещение = 0 и N≥ 16:

±(5% × Чтение + 0.1div + 1mV) и выберите 1mV/div или 2mV/div;

±(4% × Чтение + 0.1div + 1mV) и выберите 5mV/div;

±(3% × Чтение + 0.1div + 1mV) и выберите 10mv/div ~ 20V/div.

Вертикальное смещение ≠ 0 и N≥ 16:

±[3% × (Чтение + вертикальное смещение) +(1% × вертикальное смещение)]+ 0.2div)

Набор из 5 мВ/div до 200 мВ/div + 2mV; Заданное значение от 200 мВ/div до 20V/div + 50mV 。

Разница в напряжении (ΔV) точность измерения

При одинаковой настройке и состоянии Возьмите значение averege для ≥ 16 волновой формы захвата,

(Средний метод приобретения)

Разница в напряжении между любыми двумя точками формы волны (ΔV):±(3% × Чтение + 0.05div)

Триггер

Чувствительный триггер

1div

Диапазон уровня триггера

Внутренний

± 5 делений от центра экрана

EXT

± 3 в

Средний Уровень срабатывания (Типичный) Точность нацелена на сигнал вверх и dowm times≥ 20ns

Внутренний

±(0.3div ×V/div)(± 4 деления от центра экрана)

EXT

±(6% заданное значение + 40мв)

Возможность запуска

Режим Nomal/Scan, предварительная/Задержка запуска, предпусковая глубина регулируется

Диапазон выпуска

100ns ~ 1.5s

Установите уровень до 50% (Типичный)

Работайте при входном сигнале singnal frequency≥ 50 Гц

Тип края

Подъем, осень, подъем и осень

Режим запуска

(>, < , =) + Бандаж,(>, < , =) -бандаж

Уровень триггера

20ns-10s

Триггер CH1

Края, полоса пропускания

Триггер CH2

Края, полоса пропускания

Измерение

Курсор

Руководство по эксплуатации

△V и △T между курсоры 1/ΔT (Гц)

Трек

Значение напряжения и значение времени точки формы волны

Авто

Позволяет курсору отображаться при автоматическом измерении

Автоматическое измерение

Vpp, Amplitude, Vmax, Vmin, Vtop, Vbase, Vmed, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Осеннее время, + ширина, -Width, + обязанность,-обязанность, задержка a→ B, задержка a→ B,

Математика формы волны

+, -, ×, ÷, Invert

Хранение

20 сигналов, 20 видов настроек, BMP

FFT

Окно

Hanning, Hamming, Biackman-Harris, прямоугольная

Точка образца

1024 точек

Lissajous

Полоса пропускания

100 МГц

Рисунок

Разница в фазе

± 3 градуса

Выходное напряжение (типичное)

Около 3 в, нагрузка от пика до пика ≥ 1 МОм

Частота (типичная)

1 кГц

Дисплей

Дисплей

7 дюймов TFT ЖК-дисплей, 800 × 480 пикселей RGB

Форма волны и сетка

Регулируемый светильник для формы волны и сетки

Язык

Китайский упрощенный, китайский традиционный, английский, португальский, испанский, французский, голландский, немецкий, русский

Другое

Запись формы волны

Экран 1000, может временно храниться или храниться на флэш-накопителе USB

Frequencycouter

6-bit hardware frequencycouter

Копия экрана

Функция копирования экрана с одной клавишей

Частота (типичная)

1 кГц

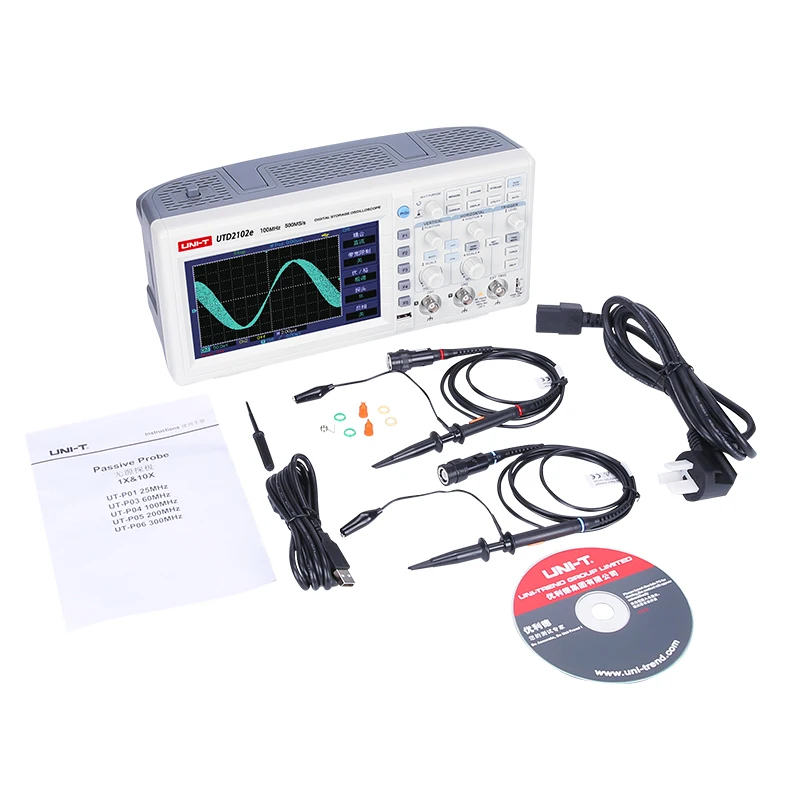

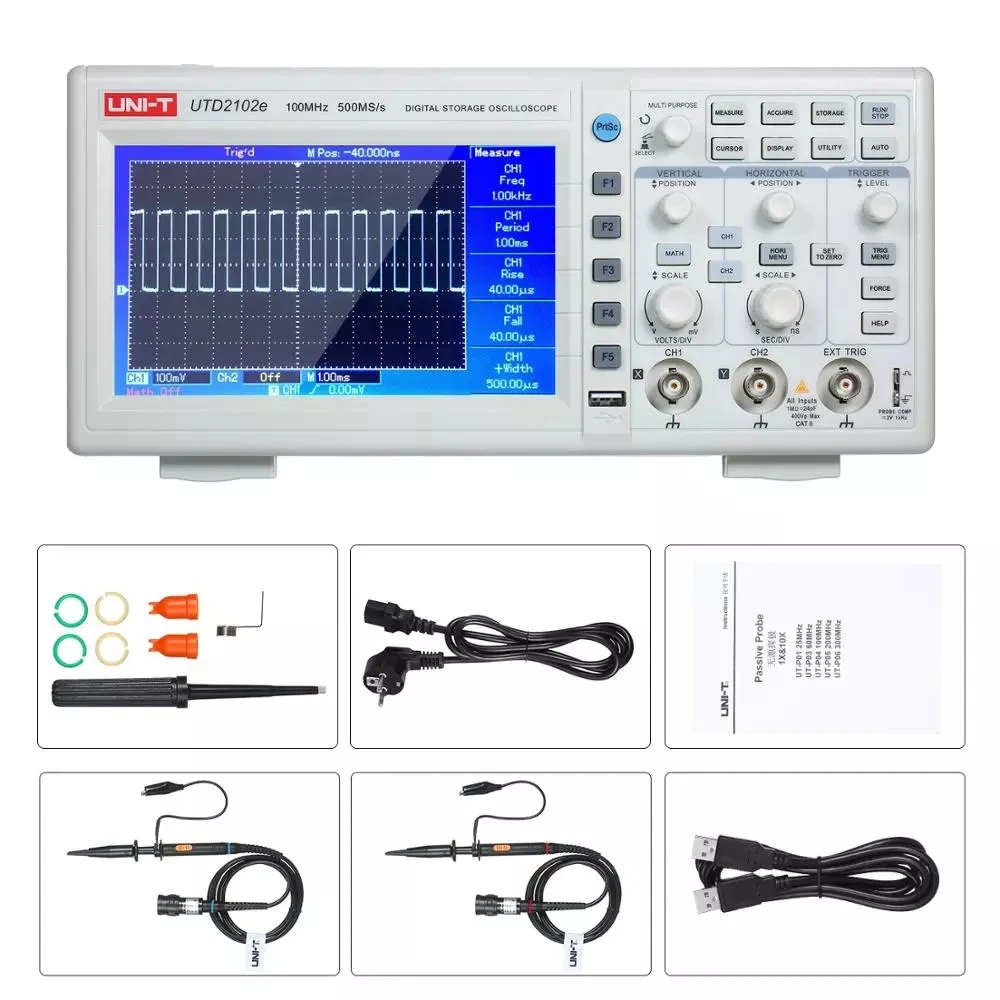

Стандартная конфигурация

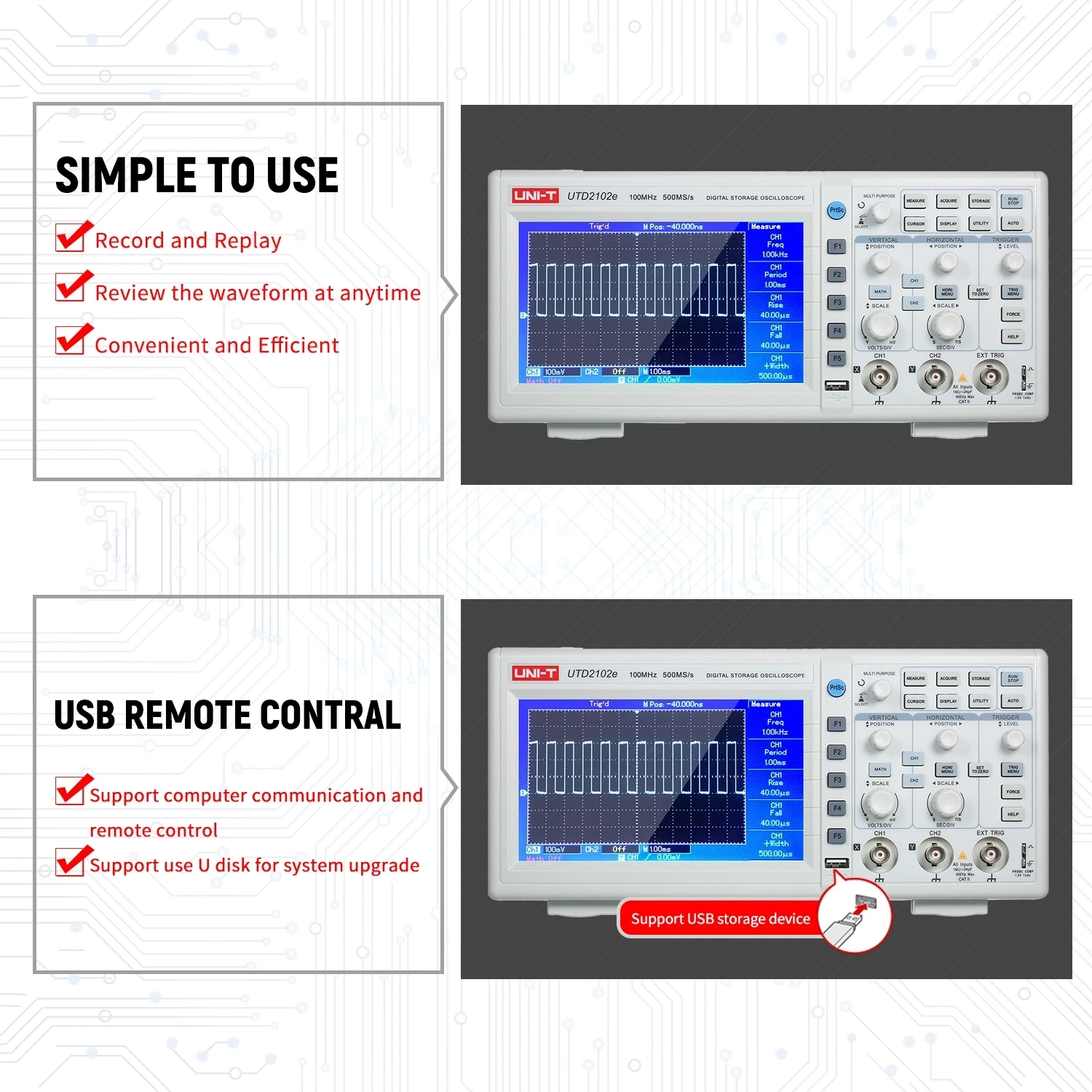

USB-OTG: для цифрового хранения и общения с ПК

Тип штекера

ЕС/Великобритания/США (опционально)

Питание

220V (вилка стандарта ЕС/Великобритания вилка), 110 вольт постоянного тока (штепсельная Вилка стандарта США) в переменного тока, 50/60 Гц

Энергопотребление

<50 Вт

Предохранитель

2A, класс, 250V

Температура

Рабочая температура: 10 ℃ ~ + 40 ℃; Температура хранения:-20 ℃ ~ + 60 ℃

Увлажнение

<35 ℃:90% RH,+ 35 ℃ ~ + 40 ℃:≤ 60% RH

Высота

Рабочая высота 2000 м; Высота хранения 15,000 м

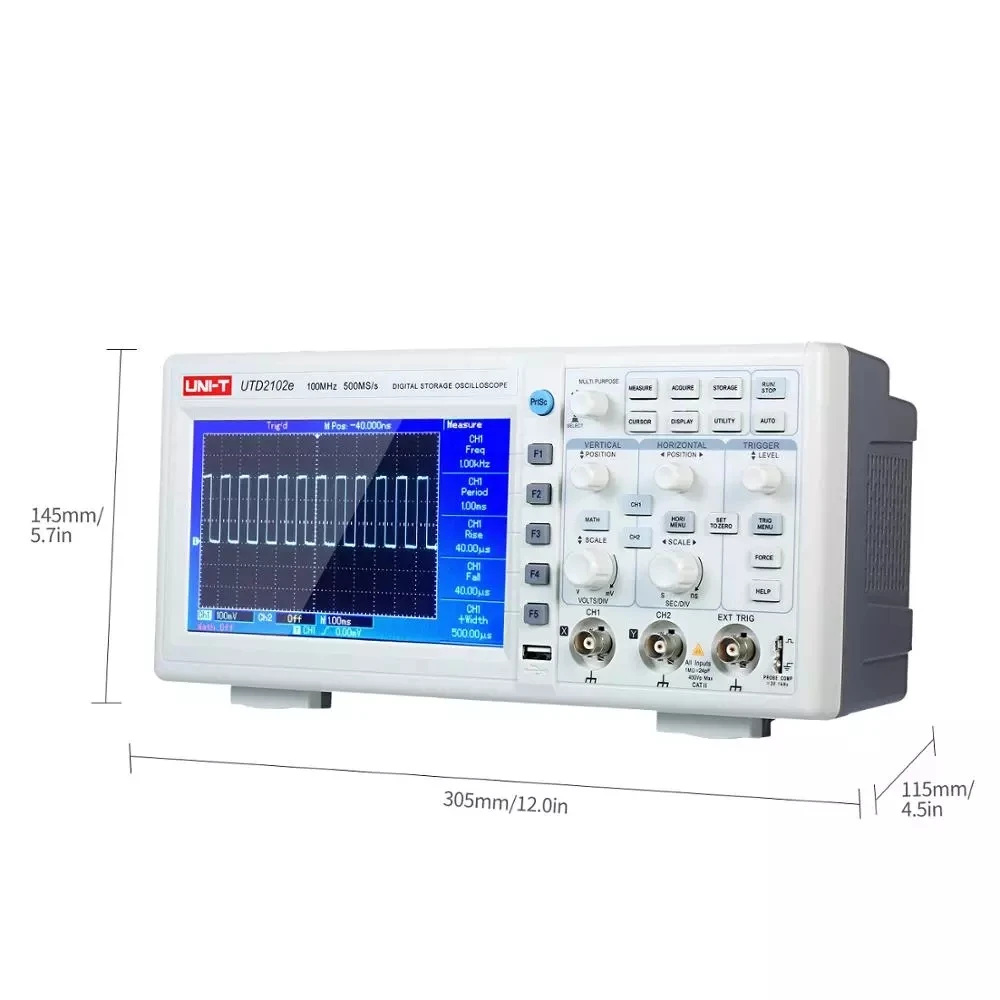

Размер изделия

305*145*115 мм/12,0*5,7 * 4.5in

Вес нетто

1793 г/63,2 унций

Вес Pacakge

2644 г/93,3 унций
