Шасси Smart RC для танков металлическое отверстие платформы с Wi-Fi управлением

Теплая подсказка

Пожалуйста, загрузите инструкции по этой ссылке:

Руководство по установке:Http://tui.doit.am/smt/T200 t300T-Series бак Assembly.pdf.zip

Автомобильное приложение:Http://tui.doit.am/smt/com.sibo.blefiwi.car (автомобиля app).zip

Приложение управления PS2:Http://tui.doit.am/smt/Fast_Servo_PS2.zip

Руководство PS2:Http://tui.doit.am/smt/PS2 manual.zip

Схема платы управления:Http://tui.doit.am/smt/Схематическая Схема платы драйвера. Zip

Код контрольной платы:Http://tui.doit.am/smt/4-wayMotor16-wayServoCode.zip

Как выполнить загрузку: скопируйте ссылку -- Откройте веб-сайт --- вставьте ссылку, тогда появится Миссия загрузки.

Введение продукта

Большой размер шасси бака с большим количеством колес. В этом шасси 20 подшипниковых колес и 4 приводных колеса. И мы отправляем 4 шт 25 мм 9V150rpm мотор по умолчанию. И у нас есть набор wifi, bluuetooth и ручки для optipon.

Параметры продукта

• Название: T800 Интеллектуальный гусеничный автомобиль/шасси танка

• Материал: алюминиевый сплав

• Колесо: металл

• Трек: инженерный пластик

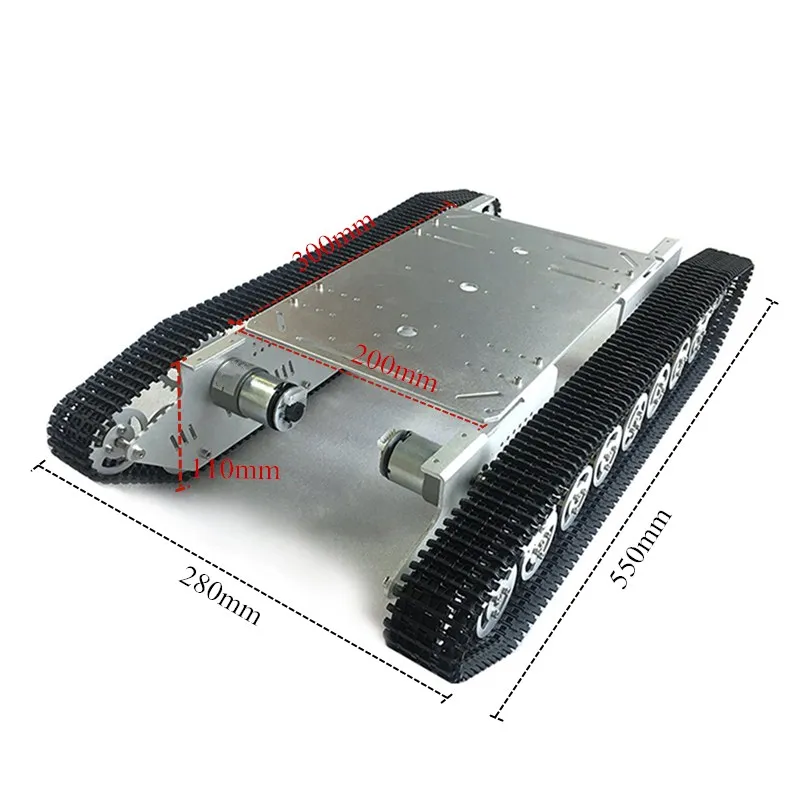

• Размер изделия: около 550*270*110 мм (длина * ширина * высота)

• Вес: около 2600 г

• Цвет: золотистый, желтый/серебристый

• Комплект управления: Wifi/ Bluetooth/ручка

Параметры набора управления

4-полосная мотор & 16 способ servo control board Особенности:

• Совместим с arduino;

• Имитируемое управление 4ch DC мотор и 16ch сервопривод;

• Может управляться с помощью wifi (DT-06), Bluetooth (HC-06) и PS2 станции;

• Лучший выбор для шасси автомобиля с роботом и рукоятки робота;

• Модуль расширения, штыревая панель описание и схема:

• 16 дорожных серводвигателей и 4 дорожных моторных приводов, с использованием TB6612 4 дорожных дисков, PCA9685 для 16 дорожных серводвигателей.

• Извлеките Arduino UNO I/O pin;

• Максимальное входное напряжение источника питания-15 В/постоянный ток;

• Резервный Bluetooth и WIFI модуль розетки;

• Запасная ручка PS2;

• 4 дорожный двигатель постоянного тока, одноканальный Максимальный ток привода 1.2A средний/3.2A пик;

• 16 дорожный серводвигатель, источник питания может быть переключен внешним/внутренним источником питания перемычки;

Примечание: различные платы управления цветом отправляются случайным образом

О плате Uno R3

О DT-06 Wifi модуле

• Полностью совместим с оригинальным электрическим интерфейсом и физическим интерфейсом для последовательного прозрачного Bluetooth;

• Встроенная промышленная прозрачная прошивка передачи V3.0 с стабильностью и надежностью с помощью веб-конфигурации;

• Встроенный высокопроизводительный WiFi модуль ESP-M2 с размером: 34 мм * 17 мм * 4 мм;

• Рабочее напряжение: 4,5 V ~ 6,0 V, TTL Рабочее напряжение: 3,3 V (совместим с 5,0 V);

• Предоставленные Контакты: STATE, TXD, RXD,EN;

• Средний ток: 80 мА; При отправке данных, это 170мА; Но это 20 мкА в режиме глубокого сна;

• Поддержка последовательной команды;

• Поддержка перепрограммируемого, прошивка OTA обновления;

• Бесшовное, прозрачное передачи данных между серийные номера и Wi-Fi;

• Встроенный веб-сервер HTTP, поддерживает настройки параметров на веб-странице;

• Поддержка автоматического повторного подключения в режиме WiFi STA и TCP-клиенте;

• Поддержка набора скорости передачи данных, бит данных, проверки паритета, стоп битов и/или времени субподряда;

• Поддержка скорость передачи данных (бит/с): 300/600/1200/2400/4800/9600/19200/38400/57600/74800/115200/230400/460800/921600/1843200/3686400;

• Поддержка AP enable, автономный SSID/пароль, Автономный IP и продолжительность сети;

• Автоматическое сканирование периферийной точки доступа Wi-Fi, поддержка включения STA, DHCP, Автономный IP;

• Поддержка TCP сервера, TCP клиента, UDP сервера, UDP клиента и UDP местного вещания;

• Поддержка разрешения DNS автоматически для удаленного адреса;

• Поддержка проверки статуса по команде;

• Предоставьте IO4, чтобы показать статус WiFi;

• Рабочая температура: -40 ℃-125 ℃;

• Применение: умный дом, беспроводное подключение данных и прозрачная передача, умное управление автомобилем, беспроводной Серийный принтер, светодиодный светильник, промышленное управление и т. Д.

О HC-06 модели Bluetooth

1. Комбинированный режим: два модуля автоматически устанавливают связь при питании. Режим размещения ПК: сопряжение модуля с bluetooth-ключом непосредственно в качестве виртуального сериала.

2. Прототип Bluetooth: спецификация Bluetooth v2.0 + EDR

3. Частота: 2,4 GHz ISM полоса

4. Модуляция: GFSK(Gaussian Shift Keying)

5. Мощность излучения: ≤ 4dBm, класс 2

6. Чувствительность: ≤-84dBm при 0.1% BER

7. Скорость: асинхронный двигатель: 2,1 Мбит/с (макс.) / 160 кбит/с, синхронный: 1 Мбит/с 1 Мб/с

8. Безопасность: аутентификация и шифрование

9. Профили: последовательный порт Bluetooth

10. Чип CSR: Bluetooth v2.0

11. С волнами длинного диапазона: 2,4 ГГц-2,8 ГГц, ISM полоса

12. Протокол: Bluetooth V2.0

13. Класс мощности: (+ 6 дБм)

14. Чувствительность приема: -85dBm

15. Напряжение: 3,3 (2,7 V-4,2 V)

16. Ток: паринг-35 мА, подключен-8 мА

17. Температура: -40C ~ + 105C

18. Определяемая пользователем скорость передачи данных: 4800, 9600, 19200, 38400, 57600, 115200, 230400,

19. 460800,921600 ,1382400.

20. Размер: 26,9 мм * 13 мм * 2,2 мм

Параметры двигателя

• Название: 25 мм мотор-редуктор

• Скорость выхода: 150 ± 10% об/мин

• No_нагрузочный ток: 200 мА (макс.)

• Сила тока: 4500mA (макс.)

• Крутящий момент стойла: 9,5 kgNaN

• Номинальная скорость: 100 ± 10% об/мин

• Номинальный крутящий момент: 3000gNaN

• Номинальный ток: 1200ма (макс.)

• Шум: 56 дБ

• Рабочее напряжение: 9 В

• Снаружи вал Длина: 14,5 мм

• Конец вала: 0,05-0,50 мм

• Размер винта: M3.0

• Dia. Вала phi 4 мм, D3.5

• Кодировщик: 2 импульса/круг

• Рабочее напряжение для датчика: 3-5 В

Пластиковые съемные параметры трека

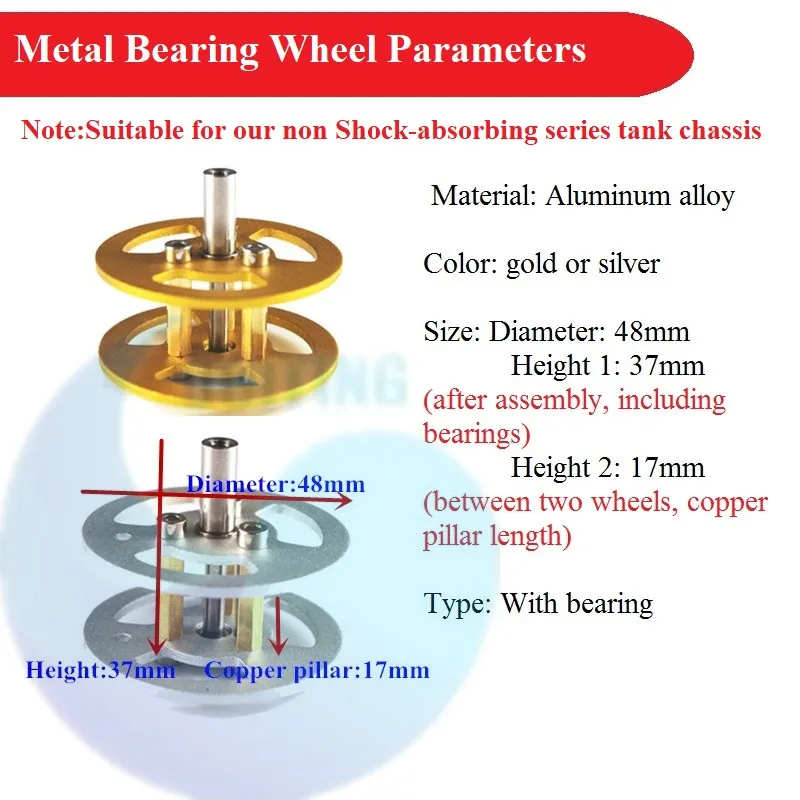

Параметры колеса металлического подшипника

Параметры металлического приводного колеса

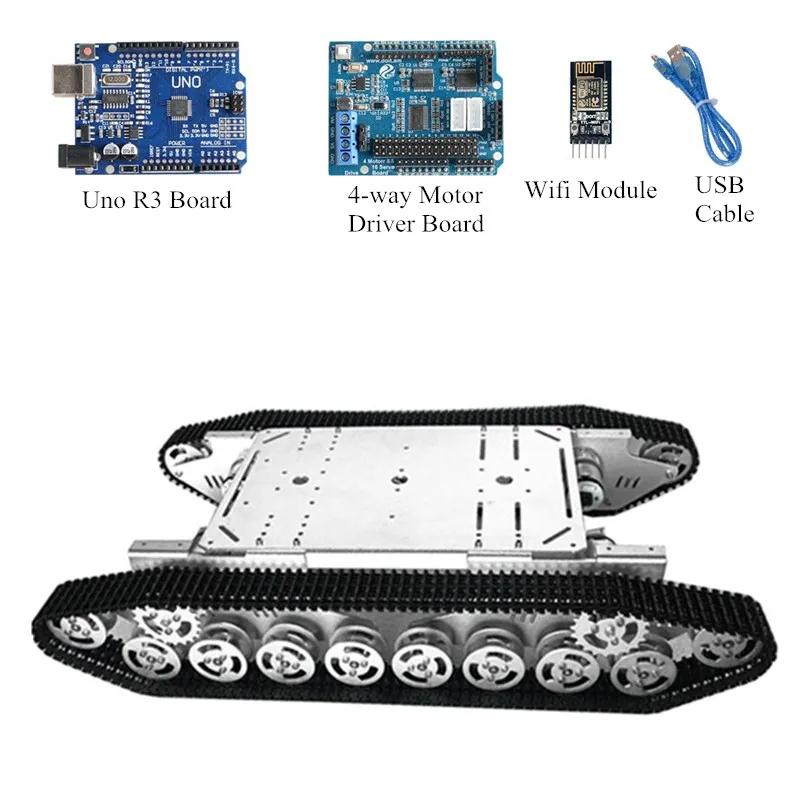

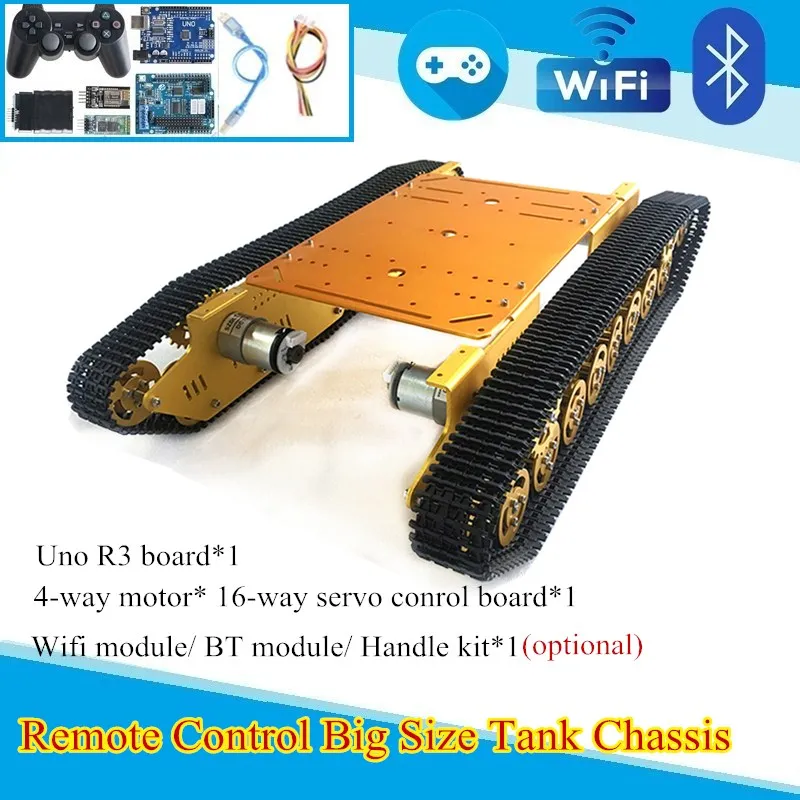

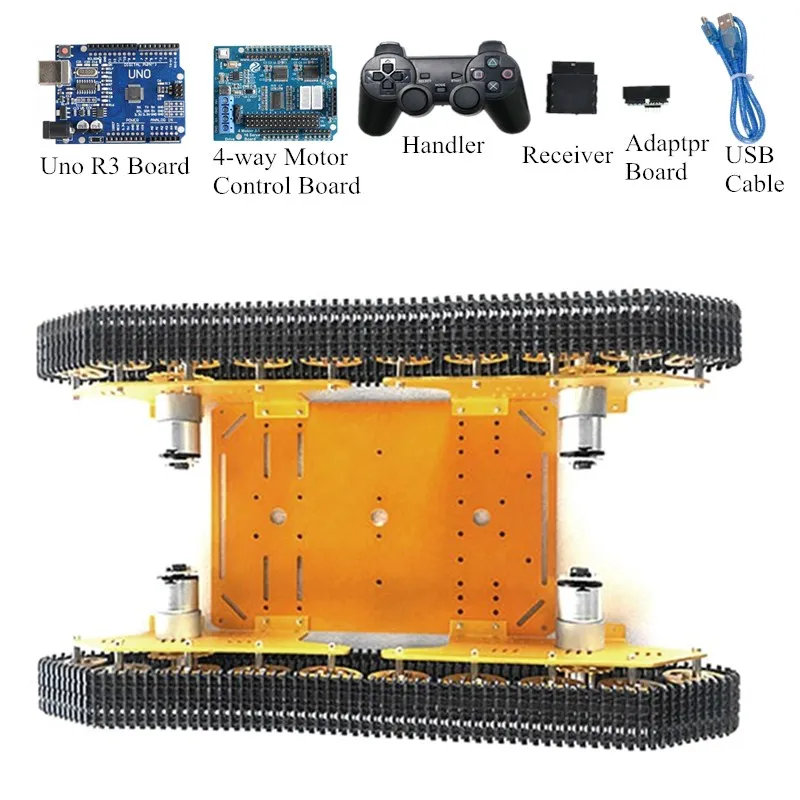

Список доставки

Шасси автомобиля: 1 комплект

Комплект управления: 1 комплект

Изображения продукта
