Преобразователь протоколов HART в MODBUS RS485 232 SM100-B |
История изменения цены
*Текущая стоимость 15740.53 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Sep-18-2025 | 18731.92 руб. | 19668.77 руб. | 19199.5 руб. |
| Aug-18-2025 | 18573.56 руб. | 19502.60 руб. | 19037.5 руб. |
| Jul-18-2025 | 15583.96 руб. | 16362.94 руб. | 15972.5 руб. |
| Jun-18-2025 | 18258.59 руб. | 19171.92 руб. | 18714.5 руб. |
| May-18-2025 | 15897.88 руб. | 16692.33 руб. | 16294.5 руб. |
| Apr-18-2025 | 17944.12 руб. | 18841.41 руб. | 18392.5 руб. |
| Mar-18-2025 | 17786.69 руб. | 18675.69 руб. | 18230.5 руб. |
| Feb-18-2025 | 17629.17 руб. | 18510.65 руб. | 18069.5 руб. |
| Jan-18-2025 | 17471.44 руб. | 18345.82 руб. | 17908 руб. |
Описание товара
Описание Название = ckeditor
Тип 1: SM100-B (интерфейс RS485)
Тип 2: SM100-A (интерфейс RS232)
Тип 3: SM100-A + B (интерфейс RS232 + RS485)
Тип 4: SM100-B + B (двойной RS485)
Тип 5: SM100-A + D (RS232 + Встроенный 24 В)
Тип 6: SM100-B + D (RS485 + Встроенный 24 В)
Тип 7: SM100-B + B + D (двойной RS485 + Встроенный 24 В)
Тип 8: SM100- A + B + D (232 + 485 + built-in24V)
Тип 9: Мультиварка SM100-B
Умный преобразователь серии HART SM100 разработан с использованием микропроцессора ARM, модуляции протокола HART и чипа демодуляции и сочетает в себе большой практический опыт. Разработан в соответствии с требованиями промышленной продукции, с высокой надежностью и стабильностью. Интеллектуальный преобразователь оснащен стандартным интерфейсом RS232 и интерфейсом RS485, который может передавать данные прозрачно с помощью интеллектуального прибора с протоколом HART или считывать данные с помощью протокола MODBUS_RTU для обеспечения передачи данных в реальном времени. Протокол HART использует стандарт управления переключением частоты Bell202 (FSK) для наложения модулированных цифровых сигналов на 4-20 мА, что позволяет осуществлять двустороннюю передачу данных без помех для аналогового сигнала 4-20 мА. Умный преобразователь серии SM100-это интеллектуальный преобразователь для двунаправленной модуляции и демодуляции цифровых и аналоговых сигналов.
Характеристики продукта
1. Оснащен стандартными интерфейсами связи RS232 и RS485, параметры могут быть настроены, скорость передачи данных и бита четности связи могут быть изменены, что не зависит от скорости связи 1200 на шине HART, чтобы повысить скорость работы всей системы.
2. Для простой установки и отладки используется промышленный общий корпус модуля.
3. Оснащенный специальным программным обеспечением для конфигурации, Интеллектуальный преобразователь серии SM100 может передавать данные с помощью интеллектуального инструмента протокола HART и настраивать Интеллектуальные Параметры преобразователя.
4. Поддержка стандартного протокола MODBUS_RTU.
5. Поддержка одновременного подключения нескольких интеллектуальных инструментов протокола HART.
6. Поддерживает множество специальных интеллектуальных инструментов протокола HART и может настроить специальные инструкции по протоколу HART для чтения инструмента HART.
Ii. Технические параметры продукции серии SM100
1. Источник питания: 12-24 В постоянного тока: Пульсация источника питания не должна превышать 200 мВ, а ток должен быть обеспечен 100 мА.
2. Физический размер: длина 134 мм * ширина 71 мм * Высота 43 мм.
3. Рабочая температура: -20 ℃-80 ℃.
4. Относительная влажность: 10%-80%.
5. Вес продукта: 0,25 кг
Разница между прозрачным протоколом и MODBus-RTU
Приложения
Конвертер HART-MODBUS применяется при сборе данных MODBUS-RTU
Применение Hart-конвертер Modbus в системе управления DCS (PLC)
Схема приложения для полевых испытаний
Sm100-a (B) преобразователь по протоколу HART может передавать инструменты (все полевые испытания пройдены)
1) прибор серии Rosemont HART
3300 управляемая волна радар измеритель уровня 1700(2700) передатчик 8700 серия электромагнитный расходомер 5400 серия передатчик
248 встроенный передатчик температуры 3051S многопеременный передатчик и расходомер 3051 передатчик давления серии
8800C вихревой расходомер
2) инструмент Siemens HART
Электромагнитный расходомер: MAG6000(MAG5000) ультразвуковой расходомер: FUS060 ультразвуковой расходомер: FUS1010 ультразвуковой расходомер
Расходомер MASS6000 SITRANS FX300, расходомер газа SITRANS LR 200, измеритель уровня материала
3) кельнская серия HART инструмент
IFC100 электромагнитный расходомер IFC300 электромагнитный расходомер IFC090 электромагнитный расходомер IFM 4080 электромагнитный расходомер
OPTIFLEX7300C измеритель уровня VFC070 газовый расходомер UFC500 IFM 4110 электромагнитный расходомер
Радиолокационный измеритель уровня BM700
4)ABB серия HART инструмент
Расходомер WateMaster FEX100, расходомер 2600T серии, датчик давления FEP 311, расходомер AM54, роторный расходомер FMT200, газовый расходомер серии 5) инструмент HART Серии E + H Измеритель уровня серии NMS 53X, измеритель уровня серии FMR 530, измеритель уровня материала серии FMU 40, PDM 230(235), передатчик дифференциального давления FMR 23X(24X) серия измеритель уровня PROline Prowirl 72 массового расходомера PROline ProMAg 10 Вт электромагнитный расходомер Расходомер PROline Promass 83 series 6) инструмент серии Харт Henghe Электромагнитный расходомер серии YOKOGAWA AX, датчик давления Серии EJA 7) другие инструменты HARTИнтеллектуальный датчик давления серии LD301 MSP400RH ультразвуковой датчик уровня VT5000 Fishburt вихревой расходомер F56 серия Металлический Трубчатый Поплавковый расходомер HT50 серия Металлический Трубчатый Поплавковый расходомер VAG радар измеритель уровня Toshiba электромагнитный измеритель тока

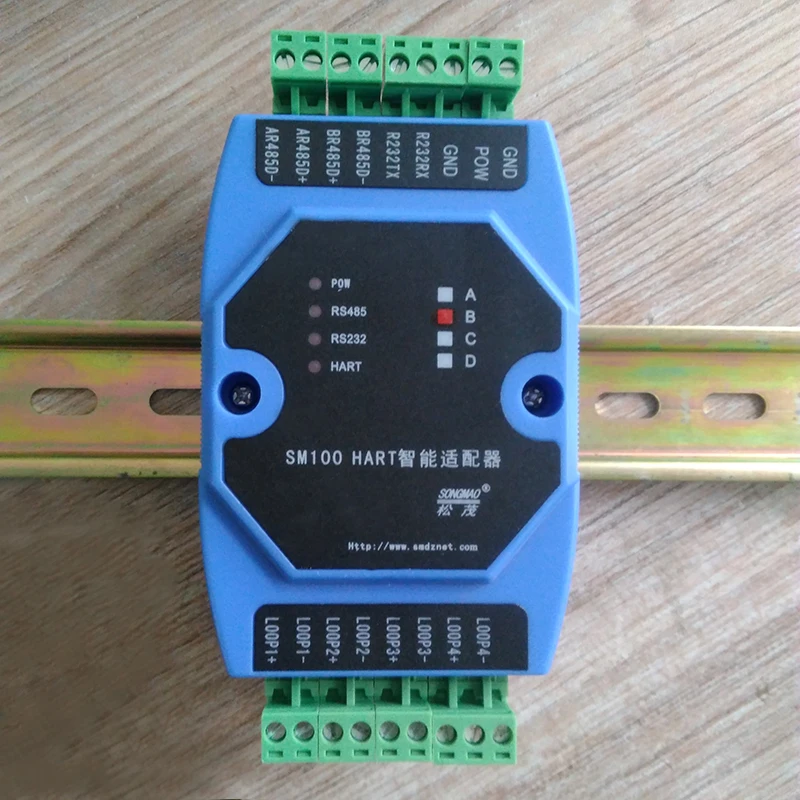

5. Умный преобразователь серии SM100, внешний интерфейс и функция индикасветильник 1. Подробное объяснение внешних клемм проводки и световых индикаторов (как показано на рисунке) ● Клемма интерфейса питания: POW (положительная мощность) GND (отрицательная мощность). ● Терминал интерфейса ARS485 A: ARS485D + ARS485D-. ● Терминал интерфейса B BRS485: в режиме ожидания. ● Терминал интерфейса связи RS232: RS232TX RS232RX.● Терминал интерфейса инструмента HART: четыре комплекта интерфейса связи инструмента HART (Loop1-loop4).
2. Инструкции по световому Индикатору
● Индикатор питания POW: всегда включен после включения питания.
● Индикатор связи RS485 мигает, когда происходит обмен данными с последовательным портом RS485A.
● Индикатор связи RS232: мигает при обмене данными через последовательный порт RS232.
● Индикатор связи HART светильник мигает при обмене данными инструмента преобразователь по протоколу HART и HART.
6. Умный преобразователь серии SM100 и интеллектуальное подключение прибора по протоколу HART
1. Электрическая схема интеллектуального прибора протокола HART с двумя проводами
2. Электрическая схема интеллектуального прибора протокола HART с четырехпроводной системой
3. Интеллектуальный прибор преобразователь по протоколу HART и двухпроводного и четырехпроводного протокола HART использует электрическую схему одновременно
4. Электрическая схема интеллектуального прибора между 24 В постоянного тока и двухпроводным протоколом HART, встроенным в преобразователь по протоколу HART
● Линия питания двухпроводного аппарата HART используется совместно с входными и выходными линиями 4-20 мА
Детали конфигурационного программного обеспечения серии SM100
1. Введение функции интерфейса системных параметров
2. Введение в функцию прозрачного интерфейса передачи
3. Внедрение интерфейсных функций Общего соглашения HART
\
4. Специальное введение в интерфейсную функцию xieyi
\
\
5. Пользовательские функции интерфейса протокола для конференций
\
\
6. С тестовым программным обеспечением modscan32 считывает данные из таблицы
\
\
Адрес регистра данных
\
