Портативный металлический логический анализатор DSLogic Plus 16 каналов 100 МГц
История изменения цены
*Текущая стоимость 7074.04 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Sep-16-2025 | 8418.83 руб. | 8839.95 руб. | 8628.5 руб. |
| Aug-16-2025 | 8347.36 руб. | 8764.75 руб. | 8555.5 руб. |
| Jul-16-2025 | 7003.8 руб. | 7353.78 руб. | 7178 руб. |
| Jun-16-2025 | 8206.63 руб. | 8616.94 руб. | 8411 руб. |
| May-16-2025 | 7145.15 руб. | 7502.34 руб. | 7323.5 руб. |
| Apr-16-2025 | 8064.64 руб. | 8467.14 руб. | 8265.5 руб. |
| Mar-16-2025 | 7994.23 руб. | 8394.91 руб. | 8194 руб. |
| Feb-16-2025 | 7923.12 руб. | 8319.99 руб. | 8121 руб. |
| Jan-16-2025 | 7852.22 руб. | 8245.35 руб. | 8048.5 руб. |
Описание товара

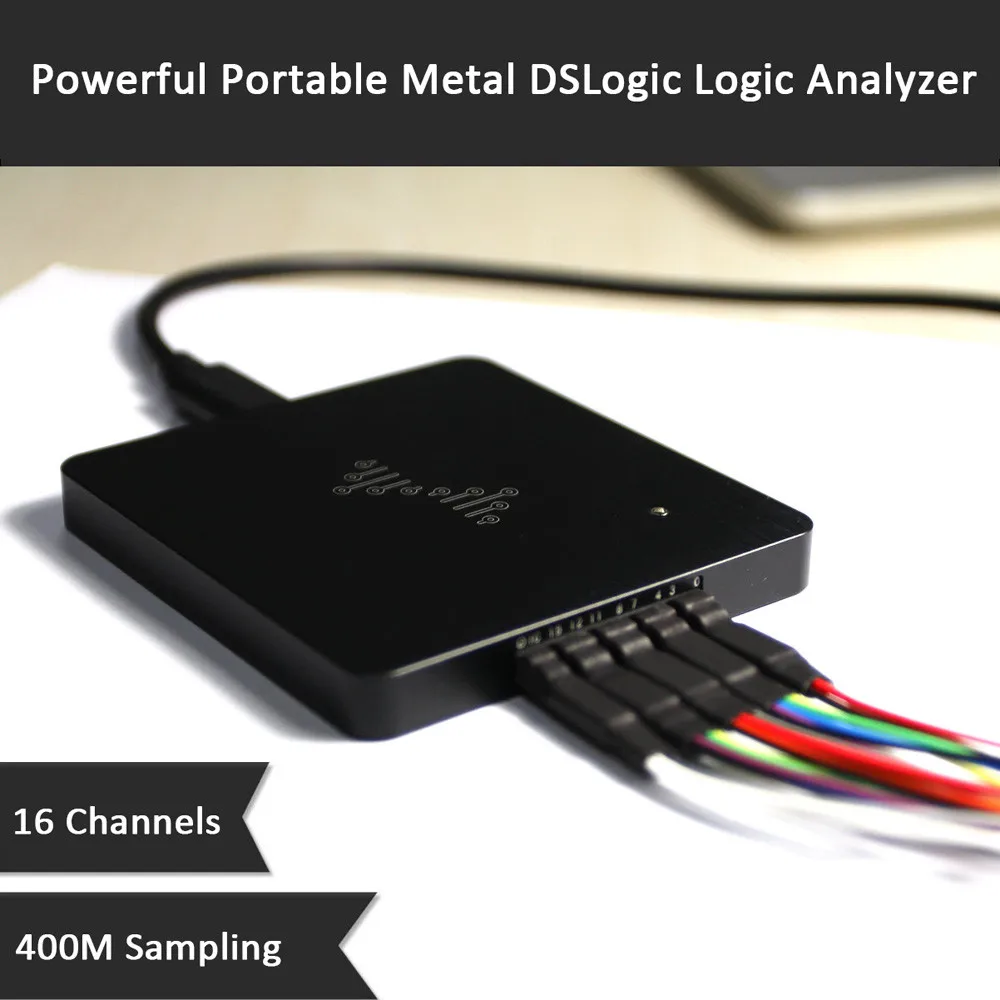

Портативный металлический логический анализатор DSLogic Plus, 16 каналов, 100 МГц, USB-логический анализатор для отладки, выборка 400 м
Ключевые особенности
16 цифровых каналов
Частота дискретизации до 400 МГц
Аппаратная память до 256 Мб
Глубина выборки до 16 г (режим потока)
Регулируемый порог (шаг 0,1 в)
Экранированные летающие провода
Алюминиевый Чехол Unibody
Гарантия 3 года
Подключение
Интерфейс USB Type-C (порт устройства USB 2,0)
Гнездовой разъем dupont 27 мм (хост-устройство)
54 мм разъем dupont мама (Fly провода)
Источники питания
Напряжение источника питания: 5 ВПостоянный ток± 5%
Потребляемая мощность: максимум 2 Вт
Входные выходные порты
Направление | Описание | Защищенный диапазон напряжения | |
Порт USB 2,0 | InOut | Подключение к главному компьютеру | 4,75 В ~ 5,25 в |
CH0 ~ CH15 | Вход | Подключение к тестовым сигналам | -30 В ~ 30 В (с летающими проводами) |
CK | Вход | Ввод часов в режиме выборки состояния | 0 В ~ 3,3 В |
TI | Вход | Вход внешнего триггерного сигнала | 0 В ~ 3,3 В |
Для | Выход | Выход внешнего триггерного сигнала | - |
Создан для того, чтобы сделать вашу работу приятной

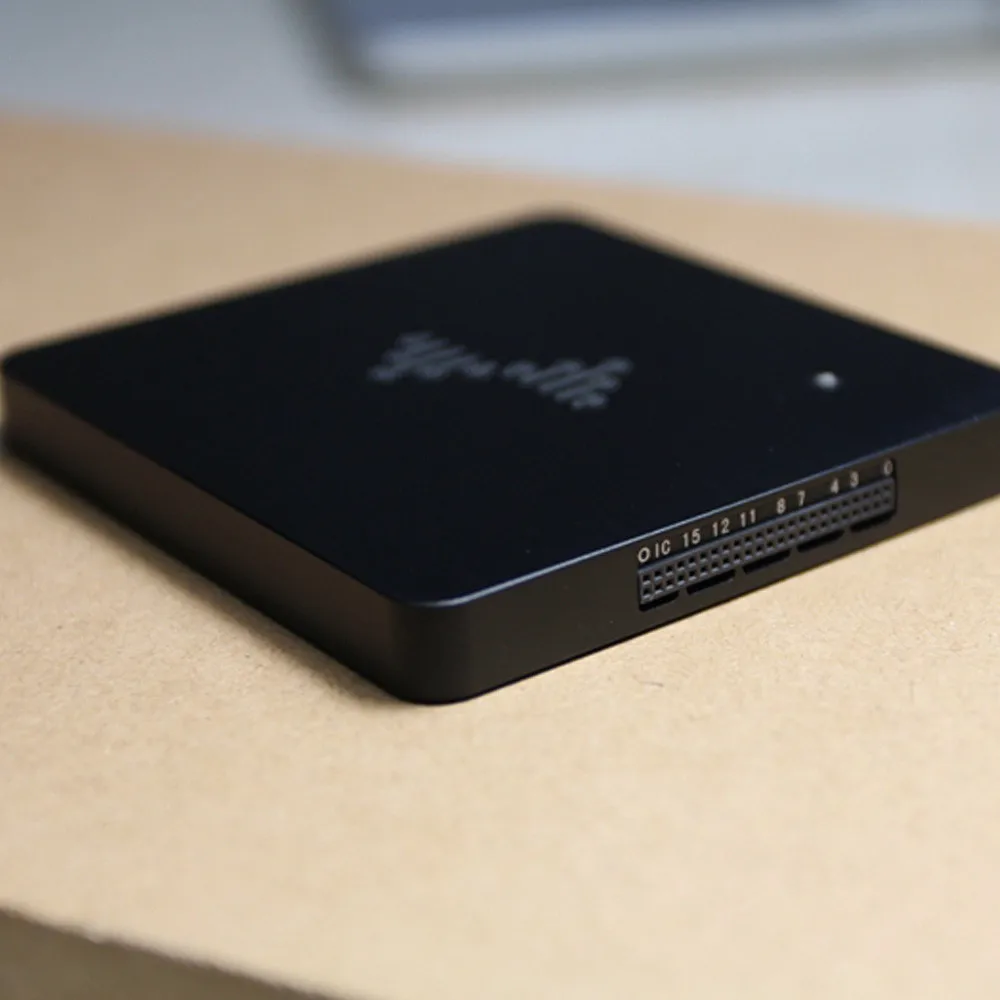

DSLogic Plus-логический анализатор на базе USB, который имеет портативный размер (79x74x9 мм), но мощную производительность (частота дискретизации до 400 МГц). С помощью простого в использовании и межплатформенного программного обеспечения DSView вы можете использовать свой любимый компьютер для отладки и анализа ваших цепей, наблюдения за цифровой волной и декодером различных протоколов в любом месте и в любое время.
Технические характеристики
Входное напряжение и пороги
Диапазон рабочего напряжения:-0,9 В ~ 6 в
Пороговое напряжение: 0 В ~ 5 В (шаг 0,1 в)
Работает с большинством логических уровней напряжения (например: 5 В, 3,3 В, 2,5 в, 1,8 в, 1,5 в, 1,2 в, 1,0 В, в, в и т. д.)
ESD Защищенный
Входное сопротивление
250 ком // ~ 10 пФ
Максимальная частота выборки

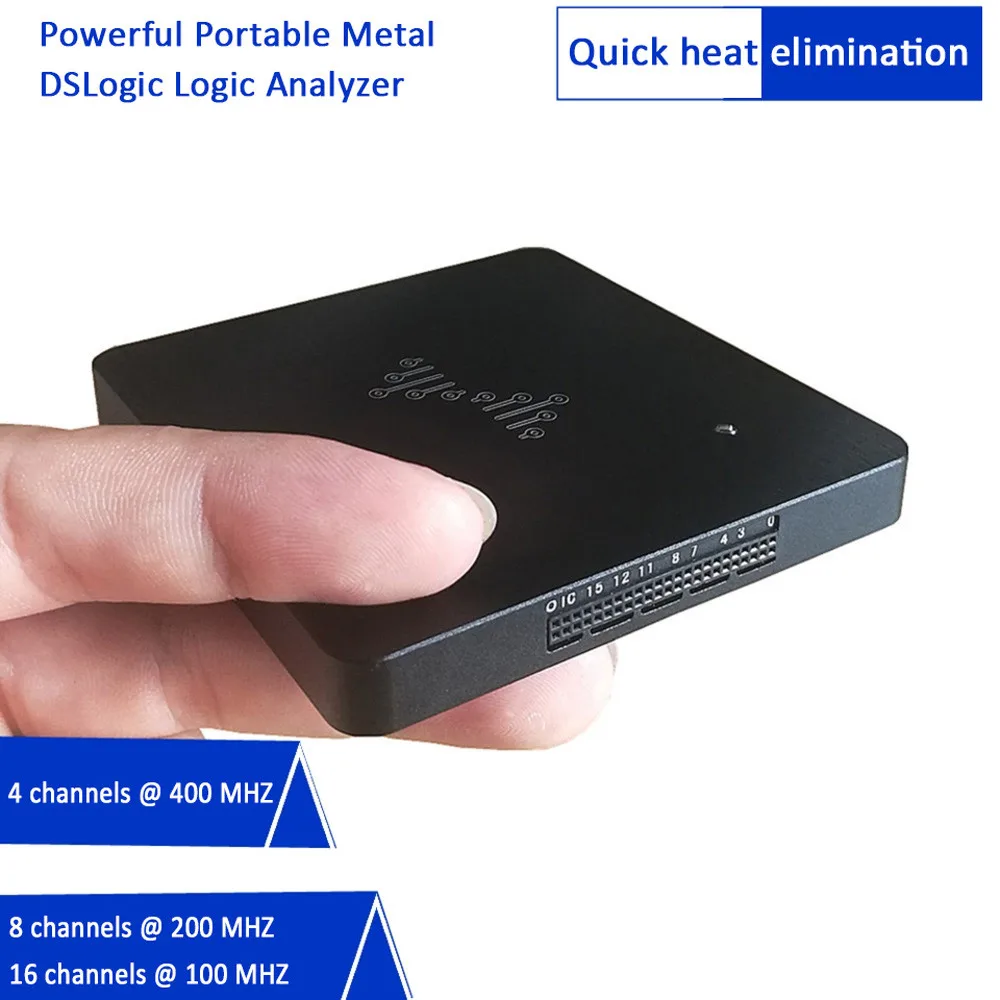

Режим буфера: 400 МГц при использовании 4 каналов, 200 МГц при использовании 8 каналов, 100 МГц при использовании 16 каналов
Режим потока: 100 МГц при использовании 3 каналов, 50 МГц при использовании 6 каналов, 25 МГц при использовании 12 каналов, 20 МГц при использовании 16 каналов
Максимальная глубина выборки
Режим буфера (без сжатия RLE): 256 м
Режим буфера (с RLE сжатием): 16G
Режим потока: 16G
Ошибка/точность
Минимальный импульс захвата: 5нс
Точность приобретения: ± интервал выборки (например: ± 10ns @ частота выборки 100M, ± 1us @ частота выборки 1M)
Иммунитет от шума
Каждый канал обеспечивает независимое Экранирование земли.
Системные требования
Windows XP, Vista, Win7, Win8 и Win10
Mac OS X 10,8 или более новые версии
Linux: последние Ubuntu, Fedora, Arch и т. д.
Хост-порт USB 2,0
Параметры DSlogic:-Режим: СТРИМ + буфер
-Режим буфера:
400M @ 4 канала
200M @ 8 каналов
100M @ 16 каналов
-Максимальная частота дискретизации:
-Режим потока:
100 м @ 3 канала
50 м @ 6 каналов
25M @ 12 каналов
20M @ 16 каналов
-Максимальная глубина: 16G @ stream;256K @ буфер
-Хранение оборудования: 256 кбит
-Триггер: простой триггер +
-Шестнадцать уровней аппаратного триггера +
-Триггер протокола
-Пороговое значение: фиксированный порог: 0-5 в Регулируемый
-Диапазон напряжения: +-30 в
-Входное сопротивление: 250K | 7pFИнформация о товаре:
-Государственная выборка: государственная выборка макс. 30 м
-Максимальная частота дискретизации: 400 МГц
-Он может собирать и наблюдать за цифровым сигналом в пределах 100 МГц.
-Защита от перенапряжения, Электростатическая защита, длительный срок службы
-Поддержка двойного режима: режим потока, передача USB в реальном времени на ПК, Ультра большая глубина выборки; Буферный режим, широкая полоса пропускания аппаратного хранения, сверхвысокая частота дискретизации
-Регулируемое пороговое значение: Поддержка различных напряжений: 1,2 В/1,8 в/2,5 в/3,3 В/5,0 в
-Цельнометаллическая оболочка
-Защита от шума на 360 градусов, быстрое отведение тепла, более стабильная работа цепи.
-Интерфейс USB tYPE-C
-Максимальная поддержка глубины 16 г
-Частота дискретизации 100 м позволяет собирать форму волны 160 секунд
-Частота дискретизации 20 м позволяет собирать форму волны за 13 минут
-Частота дискретизации 1 м позволяет собирать 4-часовую форму волны
-Система окон (xp/vista/win7/win8/win10)
-Многослойный протокол, дата более интуитивно понятна
-Поддержка запуска протокола контентаDSLogic, отличающийся от характеристик логического анализатора, другой начальный уровень, в основном следующие аспекты:
-Встроенная память 256 Мбит обеспечивает хранение данных в реальном времени до 1,6 Гбит/с. Логический анализатор начального уровня, Метрополитен, полоса пропускания или индикаторы глубины памяти компромиссируют, значительно снижая полезность такого логического анализатора. Например, передача данных в реальном времени через USB-память saleae для хранения данных с использованием главного компьютера, хорошее решение проблемы глубины памяти, но из-за ограниченной полосы пропускания USB, может достигать только пропускной способности дискретизации 200-300 Мбит/с; В качестве места для хранения используется логический анализатор открытого верстака, Также имеет пропускную способность 1,6 Гбит/с, но глубина памяти составляет всего 216 кбит/с.
-16 этап комбинированных расширенных функций запуска, легко установить сложные условия запуска. В качестве логического анализатора запускаются важнейшие характеристики прямого воздействия на точность расположения выборки. Большинство логических анализаторов начального уровня не имеют расширенных функций запуска, что позволяет пользователям найти и найти проблему в массе бесполезной информации, тратя ценное время.
-Непрерывно регулируемый пороговый уровень. На основе уровня высокоскоростной схемы выборки компаратора, можно не только отрегулировать уровень порогового уровня для соответствия различным стандартам сигнала (1,2 в/1,5 В/1,8 в/3,3 В/5,0 в), И может определить уровень точности до уровня менее 100мв для максимального запаса шума, Значительно снижает вероятность ложных срабатываний и отбора проб заусенцев. Большинство логических анализаторов начального уровня с использованием стандартного интерфейсного чипа с фиксированным уровнем напряжения не могут гарантировать точность результатов выборки.

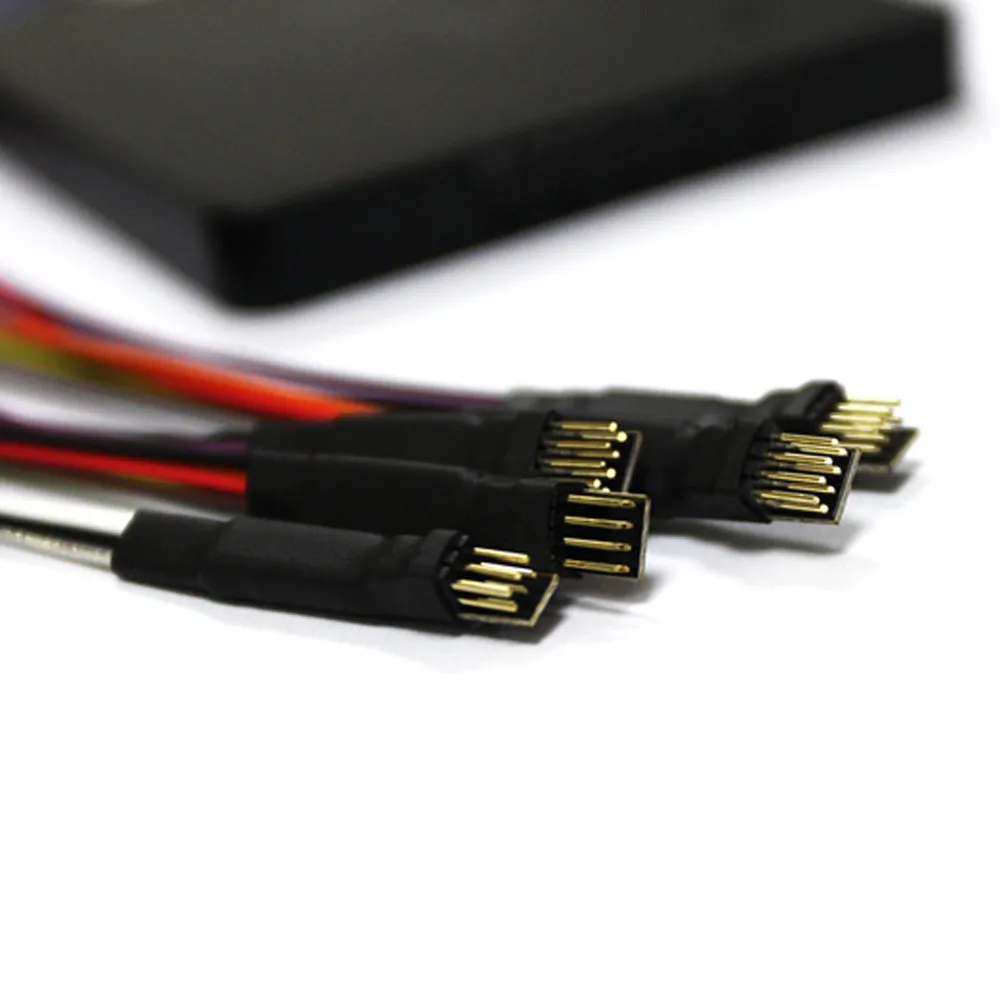

-Используйте экранированный кабель fly line коннектор. Экранированный кабель является стандартным на высококачественном логическом анализаторе, вы можете обеспечить целостность образуемых сигнальных цепей, уменьшая степень искажения отмеченного сигнала. Большинство логических анализаторов начального уровня с использованием обычного кабеля DuPont для подключения логического анализатора и измеряемого сигнала, разрывы сопротивления и проблемы наземного отскока делают серьезное искажение сигнала, что влияет на логический анализатор на измеряемый уровень сигнала.Наше программное обеспечение для ПК использует ту же архитектуру с открытым исходным кодом, теперь поддерживает до 44 видов возможностей анализа протоколов. При поддержке сообщества с открытым исходным кодом это число продолжит расти. Все думали, что эта библиотека свободного разбора протоколов сделает свой вклад.
