Портативный векторный сетевой анализатор NanoVNA-F V2-новый продукт, разработанный на базе NanoVNA-F. Используется 4,3 дюймовый ЖК-дисплей IPS и чехол из алюминиевого сплава. В качестве стандарта он оснащен литиевой батареей большой емкости 5000 мАч. Поддержка сенсорного экрана и боковых кнопок, поддержка интерфейса на китайском и английском языках. Дизайн этого продукта основан на NanoVNA edy555's и olu Comm's S-A-A V2, а глубокая оптимизация программного обеспечения производится на основе предыдущего продукта NanoVNA-F. Рабочий интерфейс совместим с NanoVNA-F, диапазон измерений расширен до 3 ГГц, а динамические диапазоны больше. Более точное измерение и более удобная эксплуатация.

Особенности:

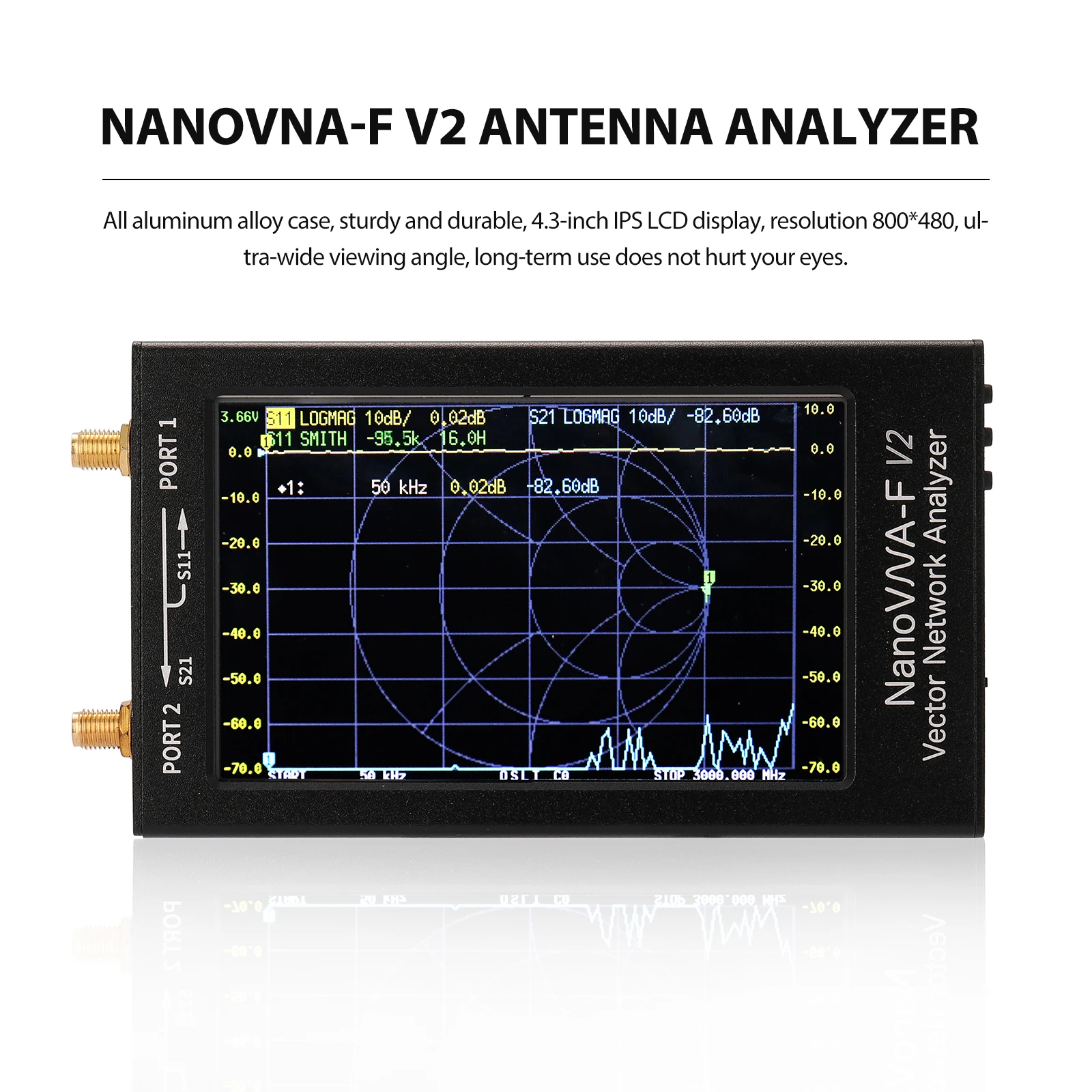

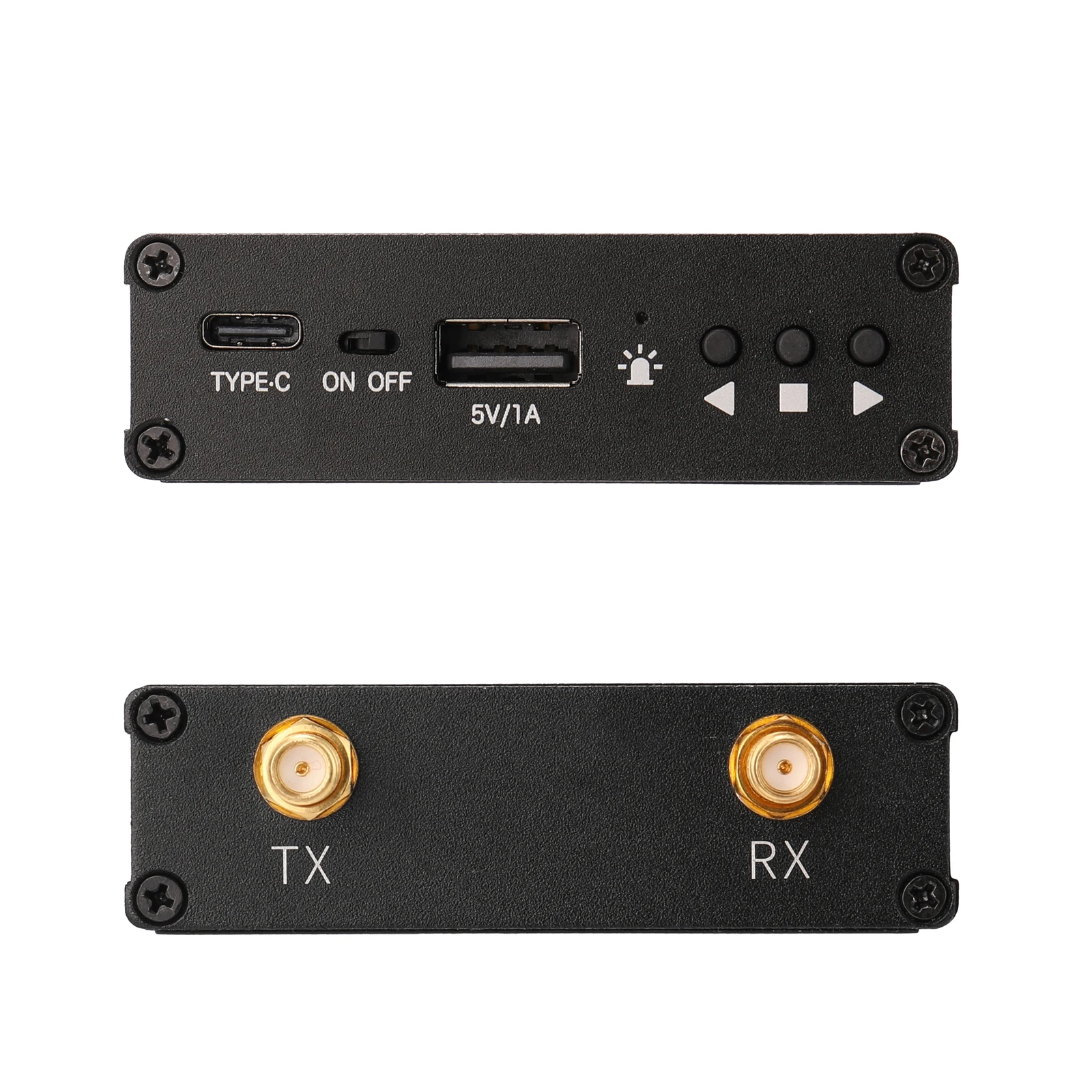

4,3 дюймовый ЖК-дисплей IPS, разрешение 800*480, ультраширокий угол обзора, длительное использование не повреждает глаза.
Чехол из алюминиевого сплава, прочный и долговечный, эффективно защищающий от электромагнитных помех для обеспечения точности измерений.
Радиочастотный интерфейс-SMA, что удобно для подключения различных испытанных деталей.
Полностью сенсорный экран, с 3 боковыми кнопками одновременно, гибкое и удобное управление.
Поддержка интерфейса на китайском и английском языках.
Оптимизированный дизайн пользовательского интерфейса, удобный для пользователей для проведения измерений.
Поддержка регулировки яркости экрана.
Прошивка может быть обновлена через виртуальный U-диск, программатор не нужен, а Прошивка может быть обновлена через прилагаемый USB type-c Дата-кабель.
Стандартные качественные Калибровочные детали и фазостабильный кабель RG405 для обеспечения точности калибровки.
Разработан с интерфейсом выходной мощности USB, который может поддерживать выходную мощность 5 В/1 А.
При использовании высокоточной подзарядки IC 2A время подзарядки короче.
Поддерживая программное обеспечение хоста, хост-компьютер поддерживает интерфейсы на китайском и английском языках.
Изображения экрана устройства можно получить, сделав скриншот главного компьютера.
Функция: может измерять параметры S, коэффициент стоячих волн напряжения, диаграмму Смита, фазу, групповую задержку и т. д.

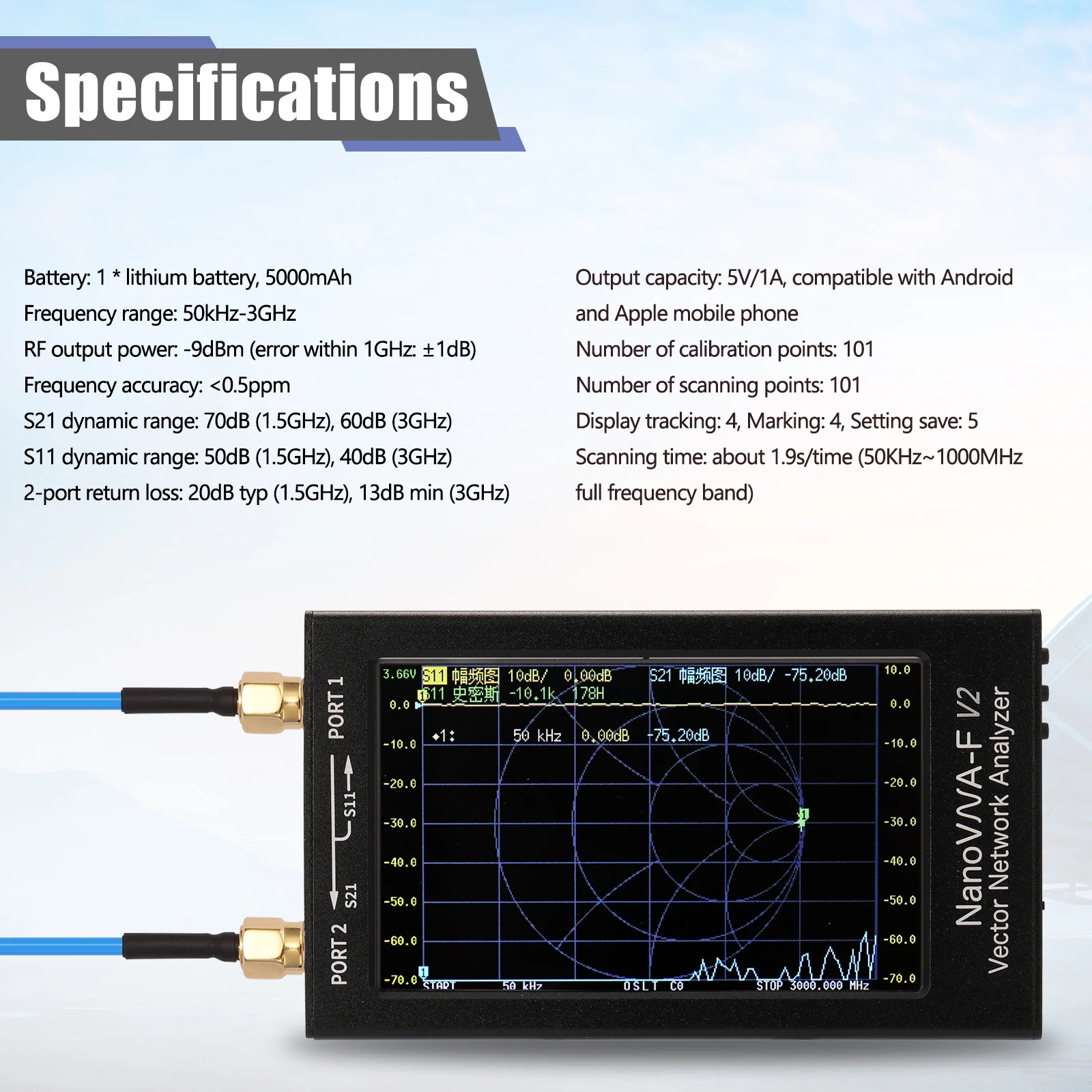

Характеристики:
Материал: алюминиевый сплав (чехол)
Основной цвет: черный
Аккумулятор: 1 * литиевый аккумулятор, 5000 мАч
Частота: 50 кгц-3 ГГц
Выходная мощность RF: -9 дБм (погрешность в пределах 1 ГГц: ± 1 дБ)
Точность частоты: <0,5 ppm
Динамические диапазоны S21: 70 дБ (1,5 ГГц), 60 дБ (3 ГГц)
Динамические диапазоны S11: 50 дБ (1,5 ГГц), 40 дБ (3 ГГц)
2-портовые Возвратные потери: 20дБ тип (1,5 ГГц), 13дб мин (3 ГГц)
Количество точек калибровки: 101 точек
Количество точек сканирования: 101 точек
Количество следов: 4
Количество точек отметки: 4 (планку точки отметки можно перемещать вверх и вниз на экране)
Интерфейс USB: режим связи USB Type-C: CDC (последовательный)
Настройка сохранения: 5 групп (после сохранения его можно напрямую отозвать при повторном использовании, нет необходимости перекалибровывать, А сохраненные параметры до последнего выключения будут автоматически отозваны при повторном включении)
Поддержка интерполяции результатов калибровки, может измерять без повторной калибровки после регулировки диапазона частот измерений
Время сканирования: около 1,9 с/1 раз (полный диапазон частот 50 кГц ~ 3000 МГц)

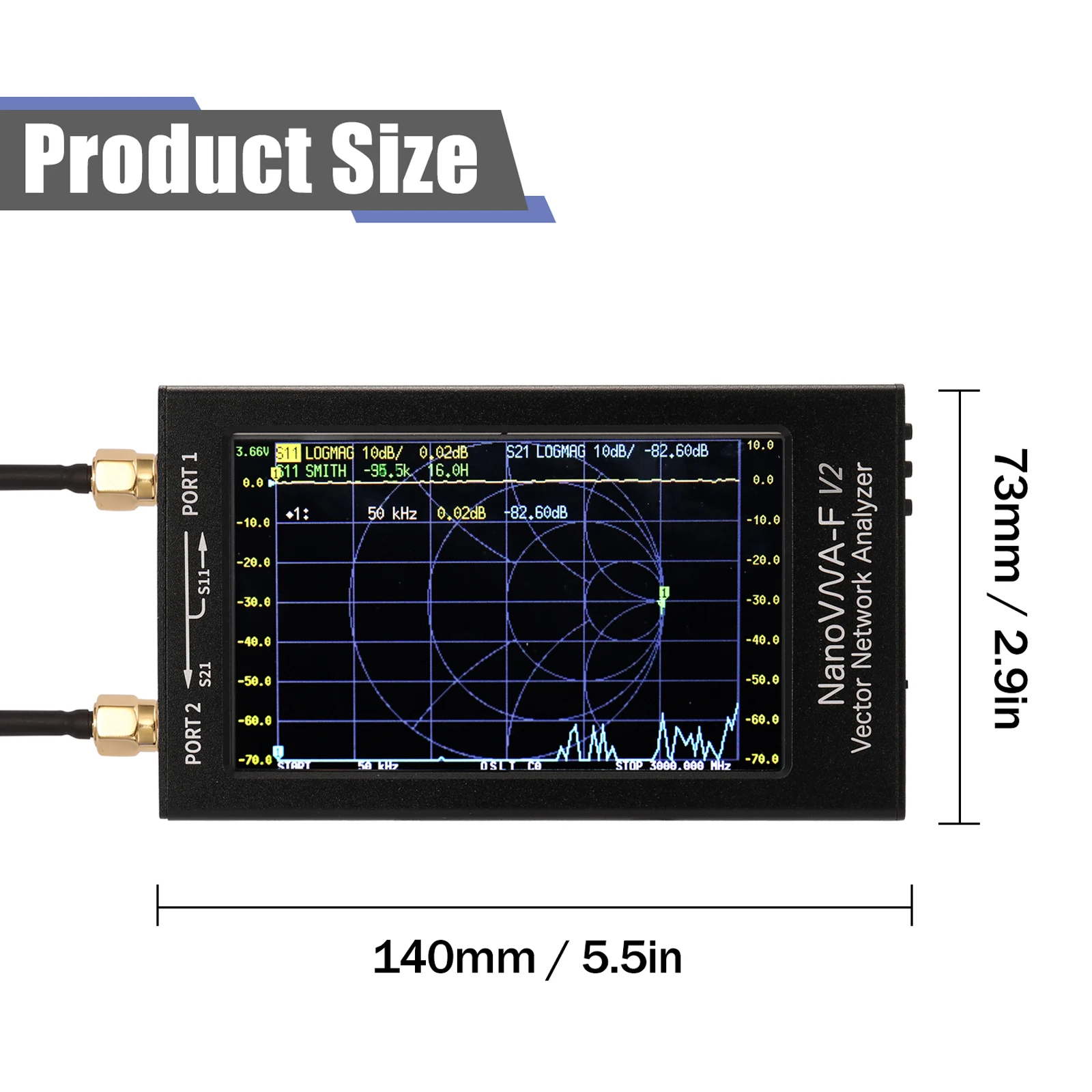

Размер товара: 140*73*20 мм/5,5*2,9 * 0.8in
Вес изделия: 270 г/9,5 унции
Размер упаковки: 250*150*50 мм/9,8*5,9 * 2.0in
Вес упаковки: 500 г

Комплектация:

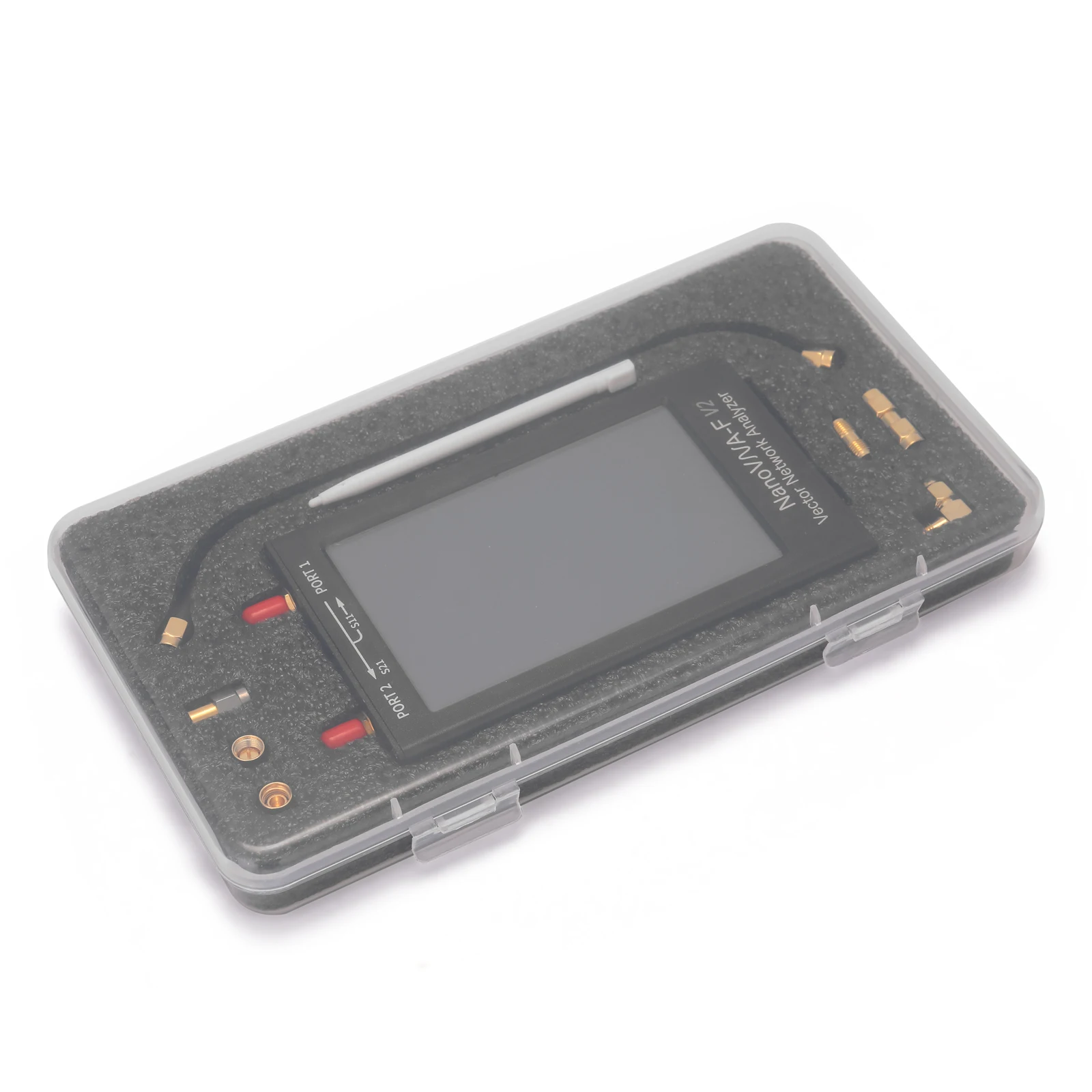

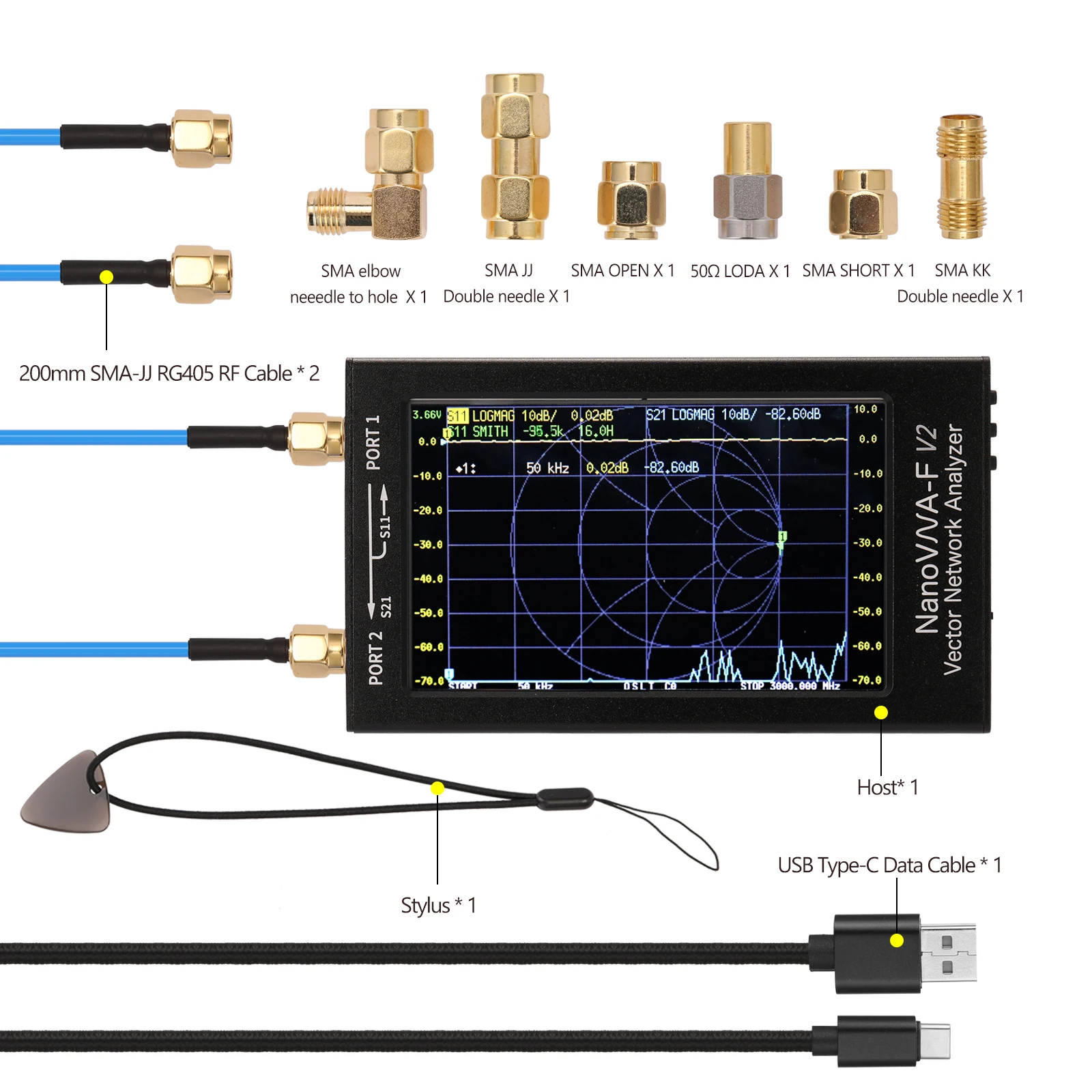

1 * хост
1 * Набор для калибровки SMA
1 * Набор для калибровки короткого замыкания SMA
1 * Набор для калибровки нагрузки SMA 50 Ом
1 * SMA-KK адаптер с двойной головкой и внутренним отверстием
1 * SMA-JJ двухсторонний штырьковый адаптер
1 * SMA-JKW колено внешний винт внутреннее отверстие для внутреннего винта внутренний адаптер игл
Радиочастотный кабель 2*200 мм SMA-JJ RG405
1 * USB Type-C кабель для передачи данных
1 * стилус

Тип 2

Металлический корпус, 3,2 дюймовый большой экран более точен для прикосновений, прост в эксплуатации, нет необходимости подключать питание, избавиться от оков кабеля передачи данных и может использоваться отдельно.

Данный продукт может достигать 3 г, может измерять антенны 2,4G, также может измерять дуплексор, фильтр.

Характеристики:

Материал: печатная плата + металл

Основной цвет: черный + золотой

Диапазон частот измерения: 50 кГц-3 ГГц

Динамический диапазон системы (после калибровки): 70 дБ (от 50k до 1,5 ГГц); 60 дБ (до 3 ГГц)

S11 шумовой пол (после калибровки): -50дБ (до 1,5 ГГц); -40дБ (до 3 ГГц)

Скорость развертки: 100 точек в секунду

Точки развертки (на устройстве): 10-201 точек, регулируемые

Точки развертки (USB): 1-1024 точек, регулируемые

Питание: USB, 4,6 V-5,5 V

ВЧ-порт: SMA

Интерфейс USB: Micro USB

Экран дисплея: 3,2-дюймовый TFT

Аккумулятор: 1 * литиевый аккумулятор, 1950 мАч (входит в комплект)

Возвратные Потери порта 2: ≥ 13 дБ (до 3 ГГц), 20 дБ (до 1,5 ГГц)

Отслеживание дисплея: 4, маркировка: 4, Сохранение настроек: 5

Рабочая температура окружающей среды: 0-45 ℃

Размер товара: 115*80*27 мм/4,5*3,1 * 1.1in

Посылка: 180*120*35 мм/7,1*4,7 * 1.4in

Вес посылка: 330 г/11,6 унции

Примечание:

1. Загрузка программного обеспечения: //github.com/nanovna/NanoVNA-QT/releases

2. Руководство пользователя: //github.com/nanovna/NanoVNA-QT/raw/master/ug1101.pdf

Комплектация:

1 * Векторный анализатор сети

2*300 мм RF-кабель SS405 SMA с двойной наружной иглой

1 * USB-кабель для передачи данных

1 * комплект для калибровки (нагрузка 50 Ом)

1 * комплект для калибровки (короткий)

1 * комплект для калибровки (Открытый)

1 * SMA разъем мама-мама

Тип 3

Это изделие «сделай сам» с функцией измерения векторной сети. Он включает в себя 2,8 дюймовый сенсорный экран, измерение TX/RX, может определить полные параметры S11 и S21, если вам нужно получить S12 и S22, вам нужно вручную заменить проводку порта трансивера.

Особенности:
Программное обеспечение для управления ПК может экспортировать файлы Touchstone (snp), которые используется для различное программное обеспечение для радиопроектирования и моделирования.
В алгоритме усовершенствованной частоты можно использовать нечетное гармоническое расширение si5351 для поддержки частоты измерений до 900 МГц.
Металлический щиток предназначен для уменьшения внешних помех и повышения точности измерений.
Частотные диапазоны 50k-300 МГц прямого выхода si5351 обеспечивают динамику лучше, чем 70 дБ.
Расширенный диапазон 300M-600MHz обеспечивает лучше, чем 50 дБ Динамики, а диапазон 600M-900M лучше, чем 40 дБ Динамики.
Маленький и портативный, простой в использовании, этот проект призван предоставить радиочастотный гаджет, но полезный инструмент для энтузиастов.

Характеристики:
Материал: печатная плата
Цвет: черный
Частота измерения: 50 кГц ~ 300 МГц (50 кГц ~ 900 МГц, включить расширенную прошивку) (продукты будут обновлены с последней прошивкой перед отправкой, фактическая частота измерения составляет 50 кГц ~ 900 МГц)
Радиочастотный выход: -13 дБм (максимум-9 дБм)
Точность частоты: <0,5 ppm
Диапазоны измерения: 70 дБ (50 кгц-300 МГц), (50 дБ (300-600 МГц), 40 дБ (600-900 МГц) включить расширенное по)
Порт SWR: <1,1
Дисплей: 2,8 дюймов TFT (320*240)
Интерфейс USB: USB type-C
Режим связи: CDC (последовательный)
Питание: USB 5В 120мА, максимальный ток подзарядки 0.8A
Аккумулятор: 1 * литиевый аккумулятор, 600 мАч (входит в комплект)
Количество точек калибровки: 101 (фиксированное)
Количество точек сканирования: 101 (фиксированное)
Отслеживание дисплея: 4, маркировка: 4, Сохранение настроек: 5
Размер печатной платы: 85,5*54*11 мм/3,4*2,1 * 0.4in (без разъемов и переключателей)
Посылка: 120*78*40 мм/4,7*3,1 * 1.6in
Вес посылка: 152 г/5,4 унции

Комплектация:
1 * хост
1 * USB Type-C кабель для передачи данных
2*30 мм SMA кабель «Папа-папа»
1 * SMA разъем мама-мама
