DSO138 2,4 "TFT Ручной карманный цифровой осциллограф комплект SMD спаянный + акриловый чехол для DIY чехол для DSO138

(Следующие фотографии для справки, и реальный продукт может немного отличаться по внешнему виду)

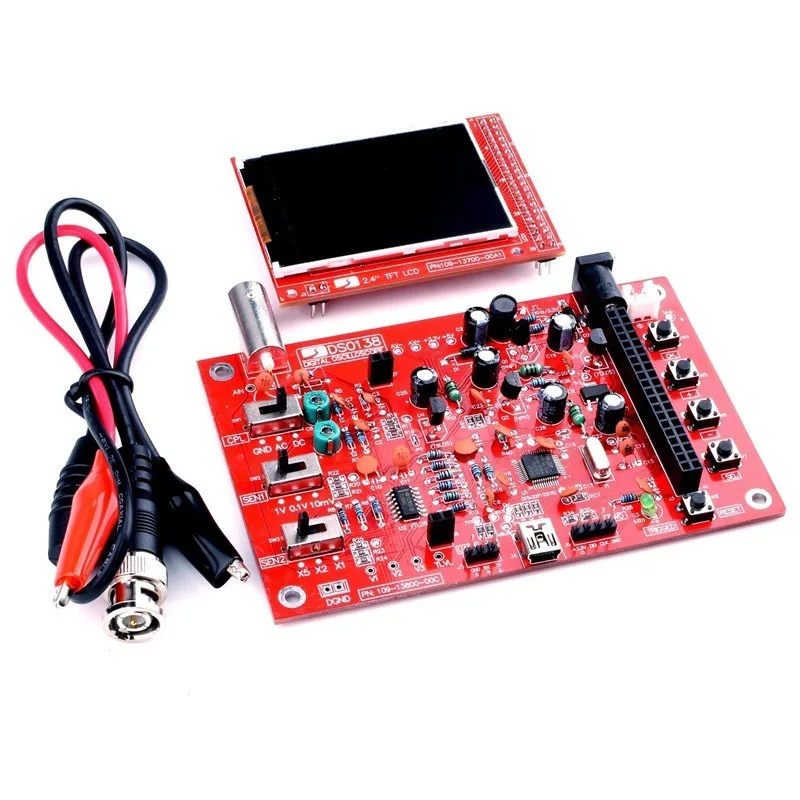

Этот DSO138 цифровой осциллограф комплект принимает ARM Cortex-M3 процессор и с 2,4-дюймовый TFT экран. Это легко и надежно для работы цепи. Он может отображать частоту, период, ширину импульса, коэффициент работы, Макс./мин./AVG./пиковые/виртуальные значения. Этот повышающий преобразователь отлично подходит для DSO138 осциллографа. Его можно подключить непосредственно к материнской плате DSO138 (не входит в комплект), сделать осциллограф DSO138 портативным осциллографом для лучшего использования.

ОсобенностиDSO138 комплект:

В этом комплекте используются ARM Cortex-M3 процессор (STM32F103C8), а также включает в себя 2,4 цветным экраном тонкопленочной технологии (тпт), а также может использоваться в качестве рукоятки тест Совет по развитию.
Может быть вторичная Разработка на основе этого набора, например, он может быть изменен на милливольтметр, регистраторы данных.
Регулируемое вертикальное смещение, и с инструкциями.
С автоматическим, регулярным и одноступенчатым режимами, легко захватывать форму волны момента.
Доступный триггер подъема или падения края.
Наблюдательная предыдущая форма сигнала триггера (отрицательная задержка).
Может замораживать в любое время дисплей формы волны (функция удержания).
Поставляется в 1 Гц/3,3 V квадратный тест волн источника сигнала.

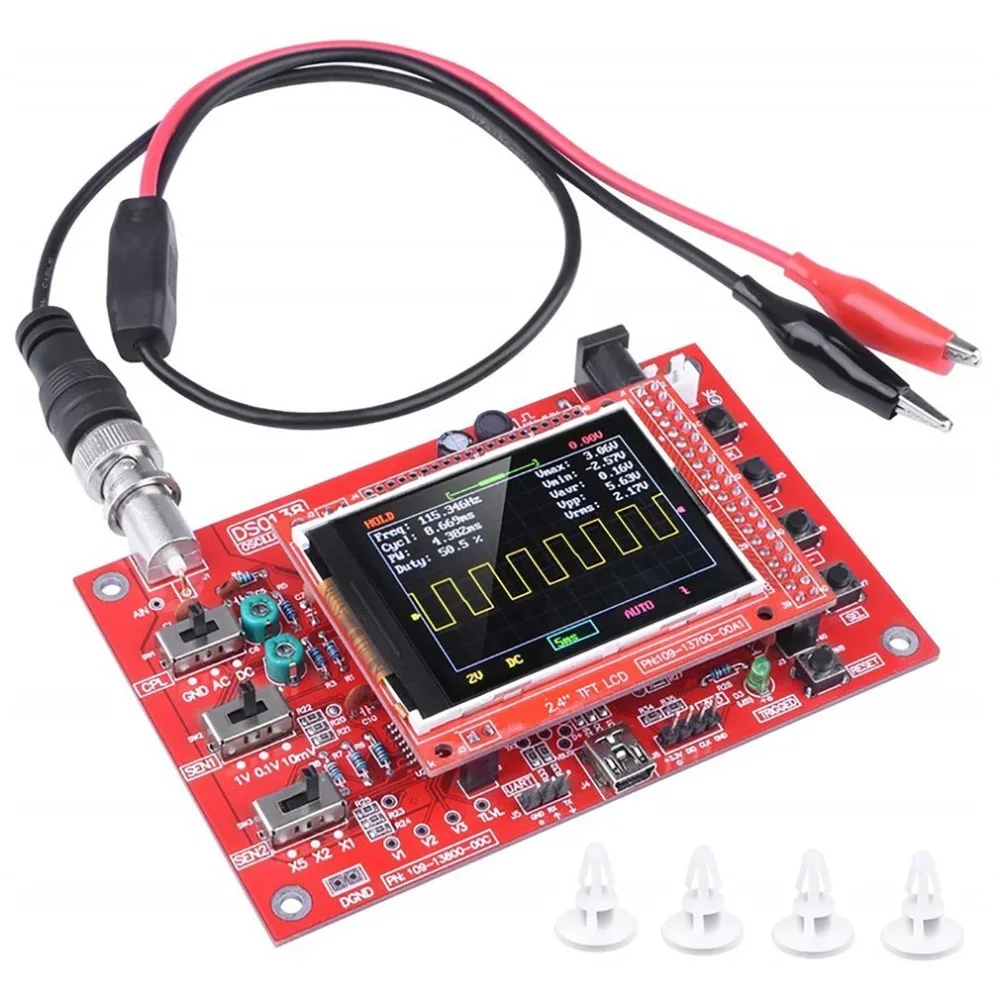

С цифровым дисплеем параметров формы волны, включая частоту, период, ширину импульса, коэффициент мощности, Макс./мин./AVG./пиковые/виртуальные значения.
Функция хранения сигнала: не потеряет форму сигнала после выключения питания.
Обнаружение короткого замыкания и открытого замыкания: может помочь пользователю узнать ошибку пайки.
Функция распознавания контроллера TFT.
SMD был паян, больше подходит для начинающих электронных устройств.

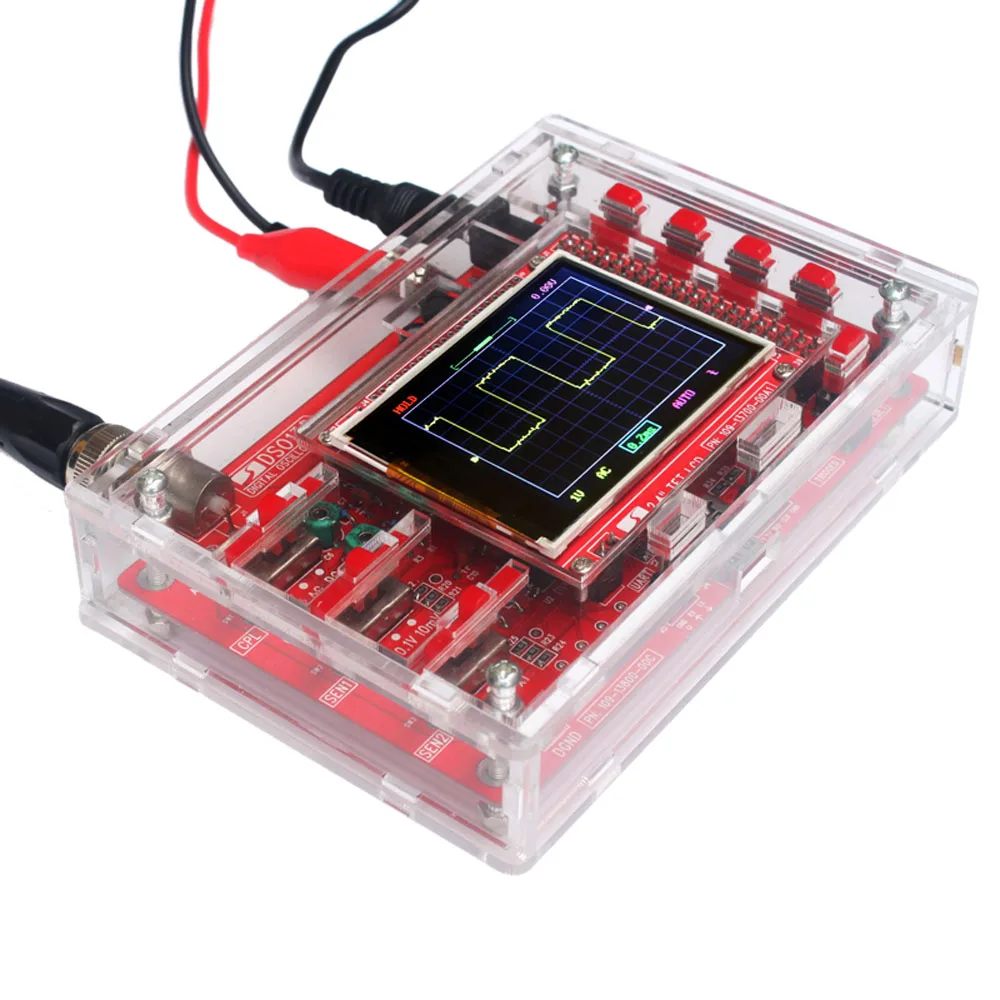

Чехол:
Чехол DIY для осциллографа DSO138.
Акриловый материал, выглядит прозрачным (нужно срывать пленку).
Легко для электронных энтузиастов для сборки.

СпецификацииDSO138 комплект:
Тип: комплект для самостоятельного изготовления/комплект для поверхностного монтажа (опционально)
Максимальная частота дискретизации в реальном времени: 1Msps
Точность: 12 бит
Глубина буфера выборки: 1024 байт
Аналоговая полоса пропускания: 0-200 кГц
Вертикальная чувствительность: 10 мВ/див-5 В/див (1-2-5 прогрессивный способ)
Входное сопротивление: 1MΩ
Максимальное входное напряжение: 50Vpp (1: 1 зонд), 400Vpp (10: 1 зонд)
Режимы соединения: DC / AC / GND
Горизонтальный базовый Диапазон времени: 10 мкс/див-50 с/див (1-2-5 прогрессивный способ)
Напряжение питания: 9 В постоянного тока
PCB Размеры: 117*76 мм/4,6 * 3in
Размер экрана: 52*40 мм/2*1,57 дюйма
Размер посылка: 18*12,5*3 см/7,08*4,92*1,18 дюймов
Посылка Вес: 119g/4,21 oz

Примечание:

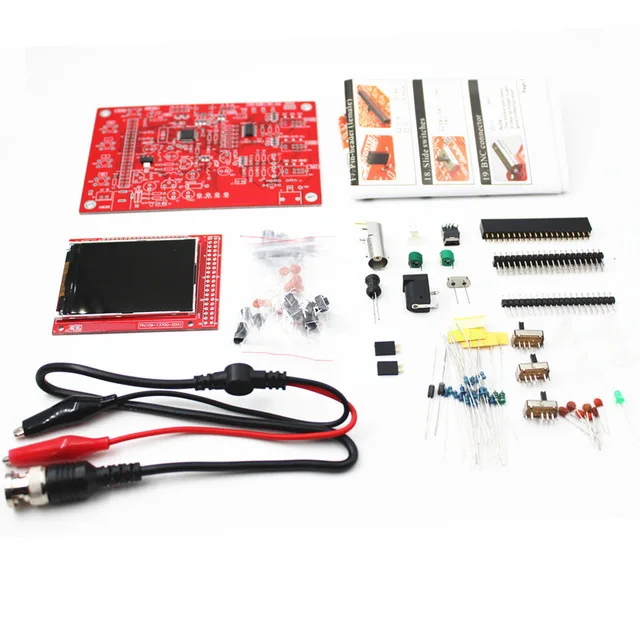

Один набор осциллографа «сделай сам»-это все предметы, которые еще не спаяны, другой комплект был припаян SMD. Пожалуйста, выберите то, что вам нравится!

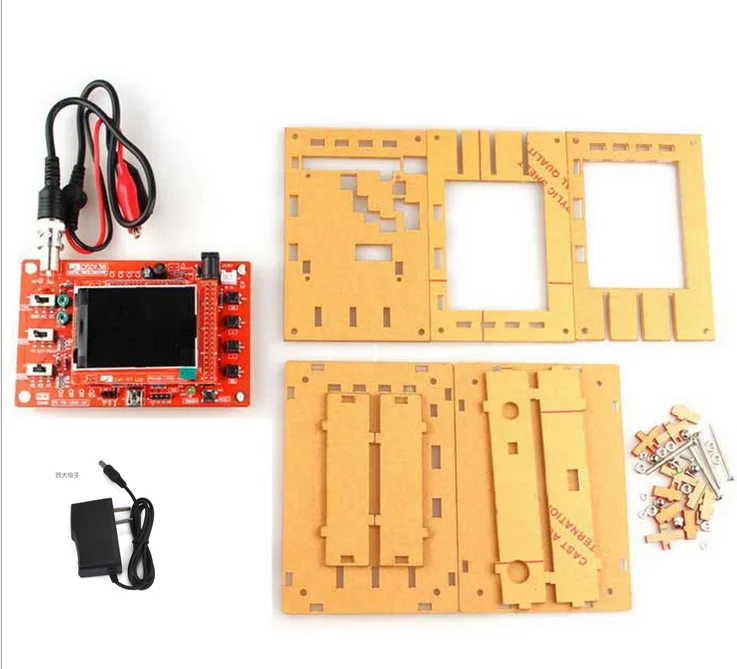

Чехол:
Материал: акрил
Вес изделия: 156 г/5,52 унций
Посылка Размеры: 16*10*4 см/6,3*3,94 * 1.57in
Вес посылка: 192 г/6,79 унций

Инструкция по установке на чехол:
//www.dropbox.com/s/6nleb8lviv4oeia/E1391-Installation%20Instruction.doc?dl=0

Посылка:
1 * DIY чехол для DSO138
1 * DSO138 DIY цифровой осциллограф комплект
1 * зонд
