『 ЕС бесплатно 』 400 Вт 48 В постоянного тока бесщеточный электродвигатель

Хорошие новости:У нас есть склад в некоторых странах, проверьте как сильфоны

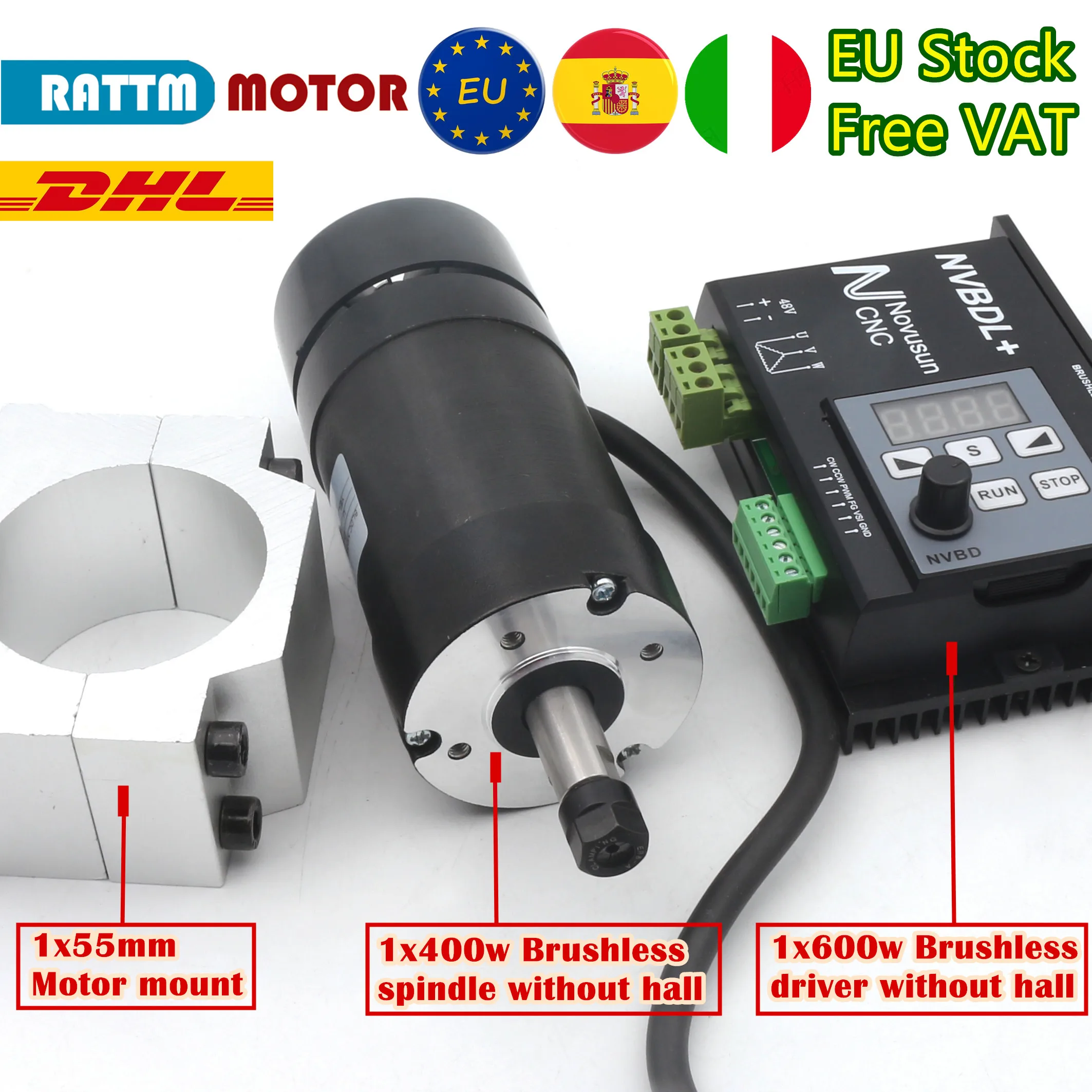

Посылка включает:

• 1x600 Вт бесщеточный драйвер без Холла

• 1x400 Вт бесщеточный шпиндель без Холла

• 1x55 мммоторное крепление

• Руководство пользователя на английском языке будет отправлено почтой.

I. Краткое описание продукции

Этот бесщеточный драйвер без холла.Его можно использовать для гравировки металла или неметалла и других материалов.

II. Характеристика спецификации

Драйвер:

1) Высокая производительность, низкие цены2) Главный модуль управления DSP3) Нет тока, когда нет движения4) Диапазон напряжения 24VDC-60VDC5) разборная панель6) Максимальная мощность драйвера 600 Вт7) 3 способа отладки: панельный потенциометр, внешний сигнал напряжения, внешний ШИМ сигнал8) Максимальная скорость работы двигателя 12000р/мин.9) порт тестирования скорости для пользователя для проверки реальной скорости.10) внутренний контроль перенапряжения, перегрузки по току и задержки11) совместимый входной сигнал TTLДвигатель:

1) Мощность: 400 Вт

2) Входное напряжение: 48 В3) Скорость вращения: 12000 об/мин4) крутящий момент: 0,45 Н. М5) Сопротивление изоляции: > 2 Ом6) Диэлектрическая прочность: 400 В7) Диаметр: 55 мм8) Длина патрона: части беседки 35 мм (включая гайку и сэндвич 43 мм)9) диаметр патрона детали: 16 мм10) общая длина двигателя: 172 мм (включая захватывающие детали и двигатель)11) шпинделя Вес: 1,1 кг12) стока шпинделя: около 0,01-0,03.13) Крепление: размер контура изделия 118*76*33 мм, как показано на рисунке 1-7. Два установочных отверстия размером 110 мм

III. Определение интерфейса подключения

NVBDL + без Холла отзывы, другие части такие же, как NVBDH +.

NVBDH + и NVBDL + таблица подключения как таблица 2-1.зеленый цвет зал сигнальный кабель только для NVBDH +.

	Знак	Определение		Тип
	+	Основной источник питания +	Диапазон входного напряжения 24-60 в, наш совместимый шпиндель 48 В, поэтому здесь мы отмечали 48 В	NVBDH +/NVBDL +
	-	Основной источник питания наземный		NVBDH +/NVBDL +
	У	Бесщеточный двигатель U фаза		NVBDH +/NVBDL +
	V	Бесщеточный двигатель V фаза		NVBDH +/NVBDL +
	W	Бесщеточный двигатель W фаза		NVBDH +/NVBDL +
	H +	Блок питания +, напряжение 12 В		NVBDH +
	H-	Заземляющий источник питания		NVBDH +
	HW	Отзывы Холла W фазовый сигнальный кабель		NVBDH +
	HV	Отзывы Холла V фазовый сигнальный кабель		NVBDH +
	Ху	Отзывы Холла U фазовый сигнальный кабель		NVBDH +
	CW	Порт сигнала управления вращением двигателя по часовой стрелке		NVBDH +/NVBDL +
	CCW	Порт сигнала управления вращением двигателя по часовой стрелке		NVBDH +/NVBDL +
	ШИМ	Входной порт управления скоростью PWM		NVBDH +/NVBDL +
	FG	Выходной порт для проверки скорости двигателя		NVBDH +/NVBDL +
	VSI	Входной порт с аналоговым управлением скорости		NVBDH +/NVBDL +
	GND	Контрольный сигнал common Ground		NVBDH +/NVBDL +

3,1 NVBDL + разъем 3,1 NVBDL + подключение

NVBDL +-это драйвер без холла, отзывы, поэтому подключение проще, чем NVBDH +. Здесь мы также вводим 3 режима управления.

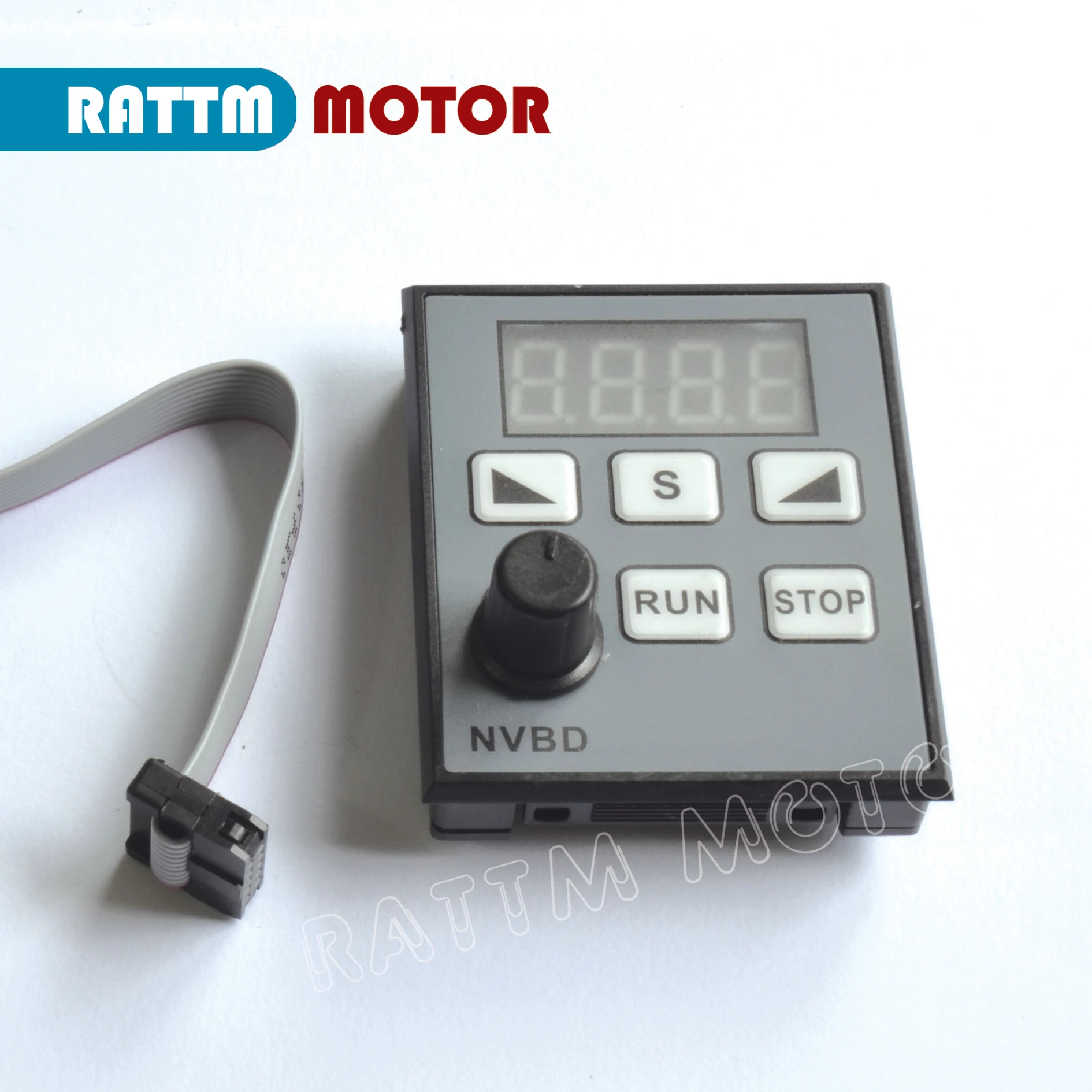

1. NVBDL + панель управления скоростью + панель управления пуском/остановкой

NVBDL + панель управления скоростью + панель управления пуском/остановкой, пожалуйста, посмотрите на картинку. В этом режиме, если система управления должна собирать данные о скорости двигателя, то FG,GND порт на NVBDH + должен подключаться к порту сбора сигналов, GND порт на контроллере. Кабель толстый желтый, толстый зеленый и Толстый синий-это фаза U \ V \ W двигателя, они соединяются с портом UVW на драйверах соответственно. Нет подключения к холлу.
