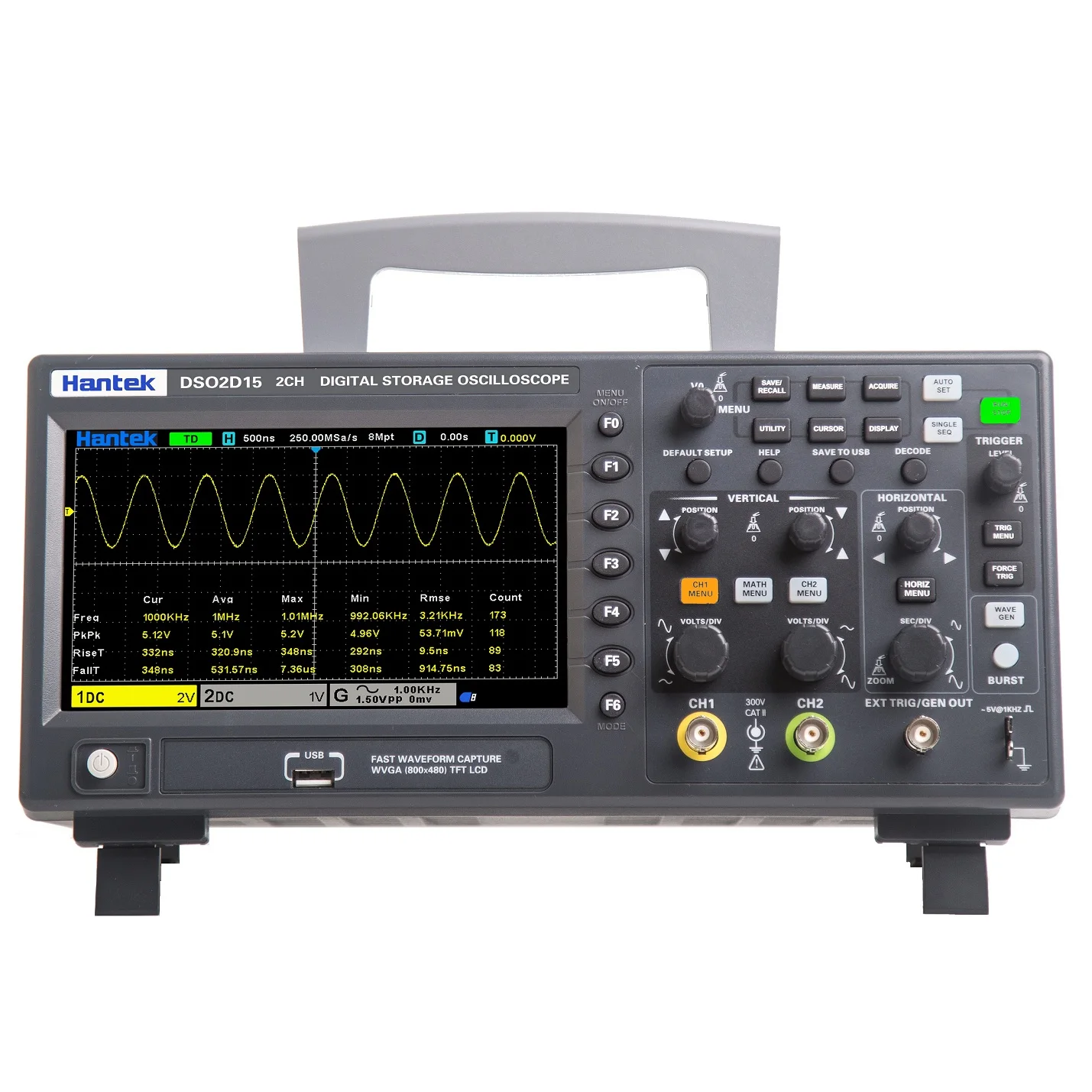

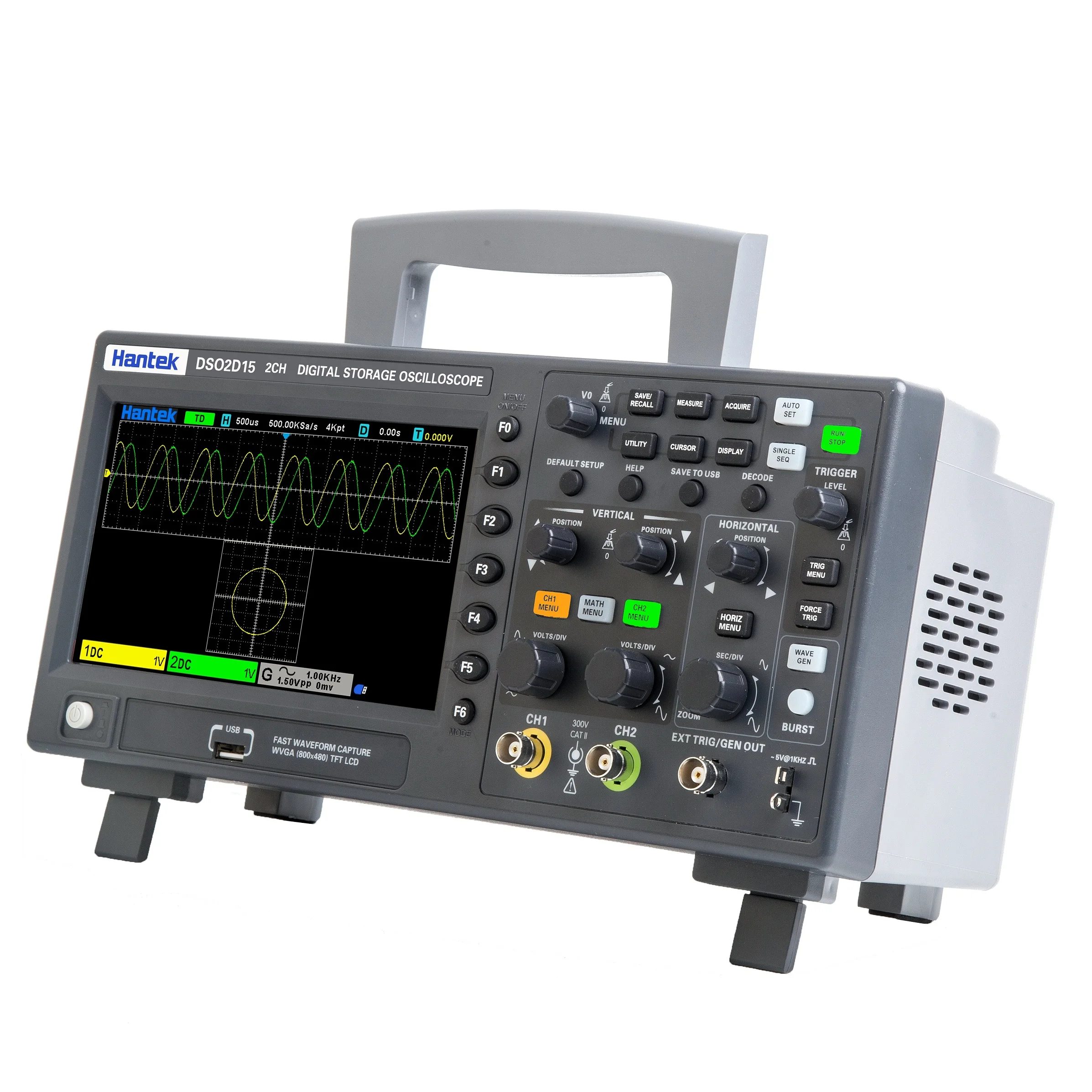

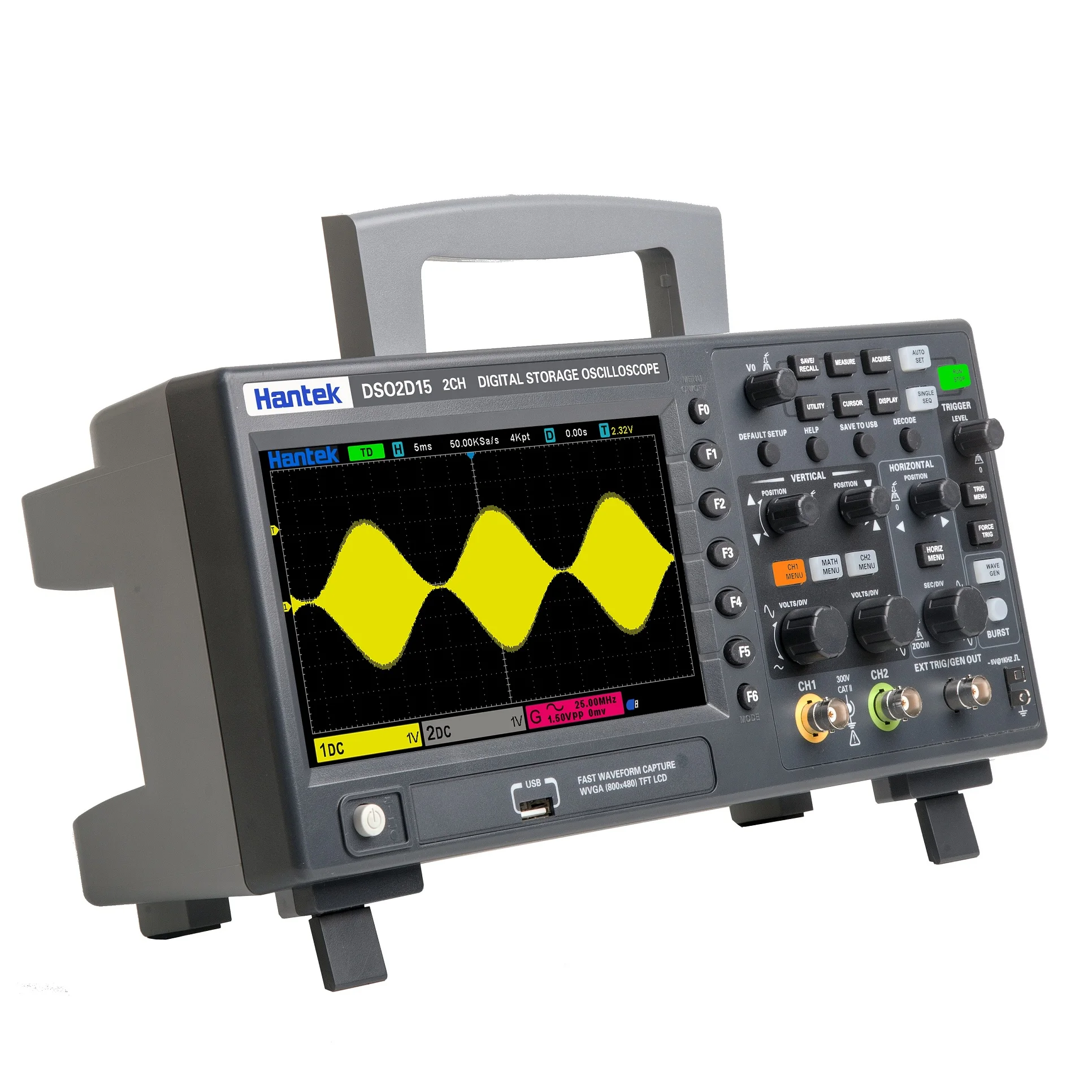

Цифровой осциллограф Hantek DSO2C10 DSO2D10 DSO2D15 2 Каналы 100 МГц/150 МГц для хранения 8M памяти

Модель

DSO2D15

DSO2D10

DSO2C15

DSO2C10

Полоса пропускания

150 МГц

100 МГц

150 МГц

100 МГц

Каналы осциллографа

2CH

2CH

2CH

2CH

Генератор сигналов

1CH

1CH

-

-

Осциллограф

Частота образцов

1GSa/s (одноканальный) 500MSa/s (два канала)

Приобретение

Нормальный

Данные образца

Пиковое-пиковое значение

Отображение высокой частоты и случайных заусенцев

Среднее

Средняя Форма волны, время: 4, 8, 16, 32, 64, 128

Высокое разрешение

До 12 бит

Вход

Входное соединение

DC, AC, GND

Входное сопротивление

1мом ± 2% ‖ 20пФ ± 3пф

Коэффициент затухания зонда

1X, 10X, 100X, 1000X

Номинальное напряжение

300V CAT II

Максимальное входное напряжение

300VRMS (10X)

Горизонтальный

Интерполяция формы волны

(Sin x)/x

Максимальная длина записи

Одноканальный максимум 8 м

Два канала максимум 4 м

Горизонтальный диапазон масштаба

2ns/div ~ 100s/div 1, 2, 5 шаг за шагом

Режим временной базы

Y-T, X-Y, рулон

Нулевое смещение

± 0,5 div×minimum время основания с зубчатой передачей

Частота образцов и точность времени задержки

± 25ppm

Точность измерения времени Delta (Полная Полоса пропускания) частота образцов и точность времени задержки

Одиночный, нормальный режим ±(1 интервал образца + 100ppm × Чтение + 0.6ns)

>16 раз в среднем ±(1 интервал образца + 100ppm × Чтение + 0.4ns)

Интервал образца = сек/див÷ 200

Частота образцов и точность времени задержки

± 50ppm (при любом интервале больше 1 мс)

Вертикальный

Модель

DSO2D15

DSO2D10

DSO2C15

DSO2C10

Полоса пропускания

150 МГц

100 МГц

150 МГц

100 МГц

Время подъема в положении BNC (типично)

2.4ns

3.5ns

2.4ns

3.5ns

Вертикальное разрешение

Разрешение 8 бит, каждый канал образцов одновременно

Вертикальная чувствительность

2 мВ/деление до 10V/div

Диапазон смещения

≥200 мВ/div, ± 1 м;

<200 мВ/div ± с алюминиевой крышкой, 50В

Математическая операция

+, -, ×, ÷, FFT

FFT

Окно: прямоугольник, Hanning, Hamming, Blackman, Bartlett, Flattop

Ограничение полосы пропускания

20 МГц

Отклик басов (-3 дБ)

В положении BNC ≤ 10 Гц

Точность вертикального усиления

В режиме «нормирования» или «среднего», точность 10 В/див до 10 мВ/див составляет ± 3%;

В режиме «нормирования» или «среднего», точность 5мв/див до 2МВ/див составляет ± 4%

Примечание: пропускная способность уменьшается до 6 МГц при использовании зонда 1X

Триггер

Тип триггера

Кромка, ширина импульса, видео, наклон, сверхурочная работа, окно, узор, интервал, под Amp, UART, LIN, CAN, SPI, IIC

Диапазон уровня триггера

± 5 делений от центра экрана

Режим запуска

Авто, нормальный, одиночный

Уровень

CH1 ~ CH2

± 4 деления от центра экрана

EXT

0 ~ 3,3 В

Диапазон Holdoff

8ns ~ 10s

Точность уровня срабатывания

CH1 ~ CH2

0,2 div×volts/div в ± 4 делений от центра экрана

EXT

± (Набор значений × 6% + 40мв)

Триггер кромки

Наклон

Поднимающийся край, опускающийся край, поднимающийся или опускающийся край

Источник сигнала

CH1, CH2, EXT

Триггер ширины импульса

Полярность

Положительная полярность, отрицательная полярность

Состояние (когда)

<, >, !=, =

Источник сигнала

CH1 ~ CH2,

Диапазон ширины импульса

8ns ~ 10s

Точность

8ns

Триггер видео

Стандарт сигнала

NTSC, PAL

Источник сигнала

CH1 ~ CH2

Синхронизация

Сканирующая линия, номер линии, нечетное поле, даже поле, все поле

Спусковой механизм

Наклон

Рост, падение

Состояние (когда)

<, >, !=, =

Источник сигнала

CH1 ~ CH2

Диапазон времени

8ns ~ 10s

Точность

8ns

Триггер сверхурочной работы

Источник сигнала

CH1 ~ CH2,

Полярность

Положительная полярность, отрицательная полярность

Диапазон времени

8ns ~ 10s

Точность

8ns

Триггер окна

Источник сигнала

CH1 ~ CH2

Триггер с узором

Узор

0: низкий уровень; 1: высокий уровень; X: игнорирование

Уровень (источник сигнала)

CH1 ~ CH2

Интервальный триггер

Наклон

Рост, падение

Состояние (когда)

<, >, !=, =

Источник сигнала

CH1 ~ CH2

Диапазон времени

8ns ~ 10s

Точность

8ns

Под усилителем

Полярность

Положительная полярность, отрицательная полярность

Состояние (когда)

<, >, !=, =

Источник сигнала

CH1 ~ CH2

Диапазон времени

8ns ~ 10s

Точность

8ns

Триггер UART

Состояние (когда)

Старт, стоп, данные, паритет ERR, COM ERR

Источник сигнала (RX/TX)

CH1 ~ CH2

Формат данных

Шестигранный (шестигранный)

Длина данных

1 байт

Ширина бит данных

5 бит, 6 бит, 7 бит, 8 бит

Нечетная проверка

Нет, нечетный, даже

Уровень холостого хода

Высокий, низкий

Скорость передачи данных (опционально)

110/300/600/1200/2400/4800/9600/14400/19200/38400/57600/115200/230400/380400/460400 бит/с

Скорость передачи данных (пользовательский)

300bit/s ~ 334000bit/s

LIN триггер

Состояние (когда)

Интервальное поле, поле синхронизации, поле ID, ошибка синхронизации, идентификатор, идентификатор и данные

Источник сигнала

CH1 ~ CH2

Формат данных

Шестигранный (шестигранный)

Скорость передачи данных (опционально)

110/300/600/1200/2400/4800/9600/14400/19200/38400/57600/115200/230400/380400/460400 бит/с

Скорость передачи данных (пользовательский)

300bit/s ~ 334000bit/s

Смогите триггера

Состояние (когда)

Стартовый бит, ID удаленной рамы, ID кадра данных, ID кадра, данные кадра данных, ошибка кадра, все ошибки, ошибка ACK, рамка перегрузки

Источник сигнала

CH1 ~ CH2

Формат данных

Шестигранный (шестигранный)

Скорость передачи данных (опционально)

10000, 20000, 33300, 500000, 62500, 83300, 100000, 125000, 250000, 500000, 800000, 1000000

Скорость передачи данных (пользовательский)

5 кбит/с ~ 1 Мбит/с

Триггер SPI

Источник сигнала

CH1 ~ CH2

Формат данных

Шестигранный (шестигранный)

Ширина бит данных

4, 8, 16, 24, 32

Триггер IIC

Источник сигнала (SDA/SCL)

CH1 ~ CH2

Формат данных

Шестигранный (шестигранный)

Индекс данных

0 ~ 7

Когда (состояние)

Старт бит, стоп бит, нет Ack, адрес, перезагрузка, адрес и данные

Измерение

Курсор

Разница напряжения между курсорами △V

Разница во времени между курсорами △T

Взаимный △T, в Hertz (1/△T)

Автоматическое измерение

Частота, период, среднее, пиковое-пиковое, RMS, минимальное, mixmum, время подъема, время падения, + ширина,-ширина, основание, верх, средняя, амплитуда, перегрев, предварительная съемка, разница в фазе, разница в фазе падающих кромок, + обязанность,-обязанность, среднее время, PRMS, FOVshoot, ROVshoot, BWIDTH, FRF, fr, LRR, LRF, LFR, LFF

DVM

Источник данных

CH1, CH2

Тип измерения

DC RMS

AC RMS

Постоянный ток

Измеритель частоты

Аппаратное обеспечение 6 Биты Частотомер

Генератор произвольной формы

Канал

1.

Частота образцов

200MSa/s

Вертикальное разрешение

12 бит

Максимальная частота

25 МГц

Стандартные формы сигнала

Синус, квадрат, пандус, Exp, шум, DC

Произвольная форма волны

Arb1, Arb2, Arb3, Arb4

Грех

Частотный диапазон

0,1 Гц ~ 25 МГц

Квадрат/пульс

Частотный диапазон

0,1 Гц ~ 10 МГц

Треугольная волна

Частотный диапазон

0,1 Гц ~ 1 МГц

Пробоотборная волна

Частотный диапазон

0,1 Гц ~ 1 МГц

Индекс

Частотный диапазон

0,1 Гц ~ 5 МГц

Шум

Arb1

Частотный диапазон

0,1 Гц до 10 МГц

Arb2

Частотный диапазон

0,1 Гц до 10 МГц

Arb3

Частотный диапазон

0,1 Гц до 10 МГц

Arb4

Частотный диапазон

0,1 Гц до 10 МГц

Длина волны

8KSa

Частота

Точность

100 ppm (<10 кГц) 50 ppm (>10 кГц)

Разрешение

0,1 Гц или 4 бит, возьмите больший

Амплитуда

Выходной диапазон

10мв ~ 7Vp-p (высокое сопротивление)

5мв ~ 3.5Vp-p (50Ω)

Смещение постоянного тока

Диапазон

± 3,5 V, высокое сопротивление

± 1,75 V, 50 Ом

Разрешение

100 мкВ или 3 бита, возьмите больший

Точность

2% (1 кГц)

Выходное сопротивление

50 Ом

Общие характеристики

Дисплей

Тип дисплея

7 ''диагональный TFT жидкий кристалл

Разрешение дисплея

800 (по Горизонтали) * 480 (по вертикали) пикселей

Цвет дисплея

16 миллионов цветов (24 бит истинного цвета)

Время выдержки

Минимум, 1 s, 5 s, 10 s, 30 s, infinite

Тип дисплея

Точка, вектор

Яркость дисплея

Регулируемый

Тип сетки

Регулируемый

Яркость сетки

Регулируемый

Интерфейс

Стандартный интерфейс

Usb-хост, usb-устройство

Общие характеристики

Выход компенсатора зонда

Выходное напряжение, типичный

Около 2Vpp вход ≥ 1MΩ нагрузка

Частота, типичная

1 кГц

Источник питания

100-120VACRMS(± 10%), 45Hzto 440Hz, CATⅡ

120-240VACRMS(± 10%), от 45 Гц до 66 Гц, CATⅡ

Энергопотребление

<30 Вт

Предохранитель

T, 3.15A, 250V, 5x20mm

Рабочая температура

0 ~ 50 °C (32 ~ 122 °F)

Температура хранения

-40 ~ + 71 °C (-40 ~ 159,8 °F)

Влажность

≤ + 104 ℉(≤ + 40 °C): ≤ 90% относительной влажности

106 ℉ ~ 122 ℉ (+ 41 °C ~ 50 °C): ≤ 60% относительная влажность

Высота

Операционная и неоперационная

3, 000 м (10, 000 футов)

Механический шок

Случайные вибрации

0,31 гRMSОт 50 Гц до 500 Гц,

10 минут на каждой оси

Не работает

2,46 гRMSОт 5 Гц до 500 Гц,

10 минут на каждой оси

Операционная система

50 г, 11 мс, полусинусоидальная волна

Механический

Размер

318x110x150 мм (Длина x Ширина x высота)

Вес

1900 г
