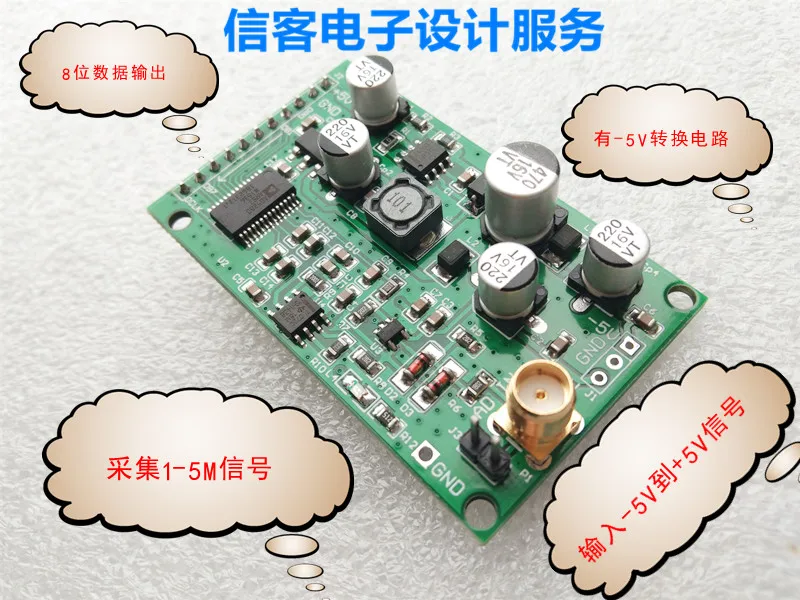

Xinke ElectronicsAD9280high speedADmodular

1 Введение модуля

(1) введение чипа

Ad9280это один чип, 8 позиций, 32 MSPSAnalog в цифровой преобразователь (ADC), один блок питания, встроенный образец на чипе и удерживающий усилитель и напряжение справки. Он принимает многоуровневую дифференциальную архитектуру трубопровода, скорость передачи данных до to32 MSPS, отсутствие потери кода во всем диапазоне рабочих температур.

Вход AD9280The разработан, что упрощает разработку системы визуализации и связи. Пользователь может выбрать различные диапазоны входного сигнала и смещения, вход может управляться одиночным или дифференциальным режимом.

Образец и удерживающий усилитель (SHA) не только подходит для мультиплексирующей системы, которая переключает полномасштабный уровень в непрерывном канале, также подходит для highestNyquistThe одноканальный вход отбирается на высокой скорости и более высокой частоте. С помощью схемы зажима микросхемы входной сигнал подключения переменного тока может быть смещен на заданный уровень. Отличная динамическая производительность.

AD9280It имеет программируемое напряжение на чипе. Внешнее справочное напряжение также может быть выбрано, чтобы удовлетворить требования к точности постоянного тока и температурному дрейфу.

Одиночный ввод часов используется для управления всеми внутренними циклами преобразования. Формат цифровых выходных данных является стандартным бинарным. Дальность действия (OTR) сигнал указывает на состояние переливания, независимо от того, является ли он недостаточным или переливом, может быть определена наиболее значительной битой.

(2)Введение источника питания:

AD9280working Напряжение 3,3 V, операционный усилитель потребности ± 5V источника питания, модуль uses5VInput источника питания, модуль схемы has3.3V Напряжение стабилизации цепи and﹢ 5Vturn-5VThe конверсии от источника питания, модуль источника питания спроса 。

(3)Периферийная цепь

В том числе контур преобразования источника питания (MC34063), схема затухания входного сигнала, Схема конфигурации ad9280и т. Д.

(4)Описание интерфейса

Include5V входное напряжение, вход ADWorking clock, преобразование данных, ввод сигнала сбора, ± 5VTest Выходное напряжение (это удобно для других схем для питания).

(5)Размер модуля

60 мм x 36 мм

2 модуля функционального интерфейса

Интерфейс ввода и вывода s имеет две формы, один-контактный интерфейс, один интерфейс isSMA. Схема каждого интерфейса модуля показана на рисунке.

Include5V входное напряжение, вход ADWorking clock, преобразование данных, ввод сигнала сбора, ± 5VTest Выходное напряжение (это удобно для других схем для питания).

Chart2.1Схема интерфейса модуля

Метод подключения интерфейса 3 модуля

Модуль обычно используется в качестве модуля сбора сигнала, его можно использовать в качестве осциллографа для проектирования сбора сигнала, отладка подключения показана на рис. Ниже.

Chart3.1Модуль связывается с схемой отладки соединения theFPGAController

4. Эффект отладки модуля

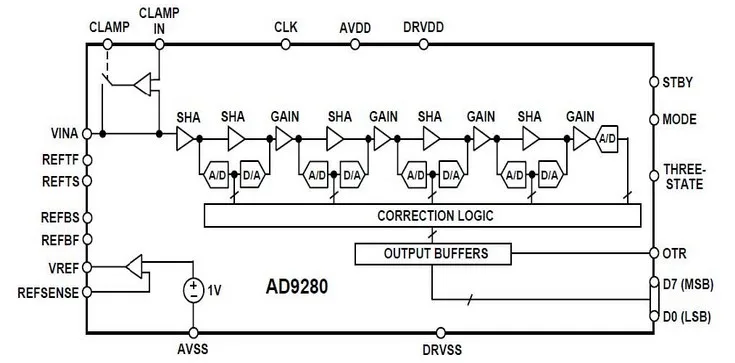

(1) схема ADThe состоит из высокоскоростной схемы, схемы затухания и интерфейса ввода сигнала. Высокая скорость, которую мы используем чип, производится компанией byADThe launched8position, максимальная выборка rate32MSPSOfAD9280chip. Внутренняя структура показана на рисунке ниже.

Chart4.1Схема внутренней структуры ad9280

В соответствии с конфигурацией на рисунке ниже, мы устанавливаем Диапазон входного напряжения: 0V ~ 2V

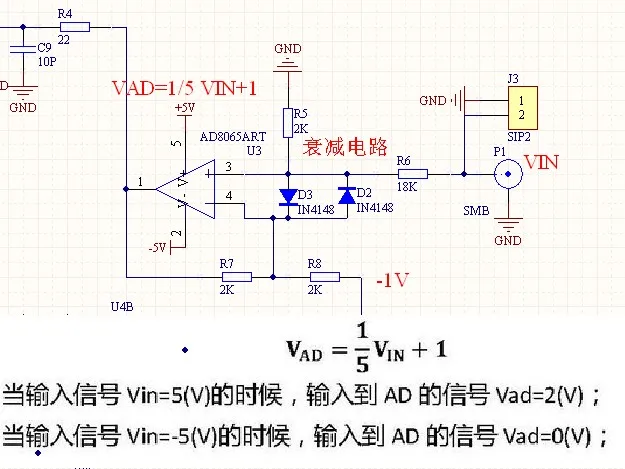

Когда сигнал энтерсададо чипа, мы используем onead8056схема затухания построена на чипе, входной диапазон интерфейса is-5V ~ + 5 В (10Vpp). После затухания входной диапазон meetsAD входной диапазон чипа (0 ~ 2 в).

Схема схемы затухания chart4.2

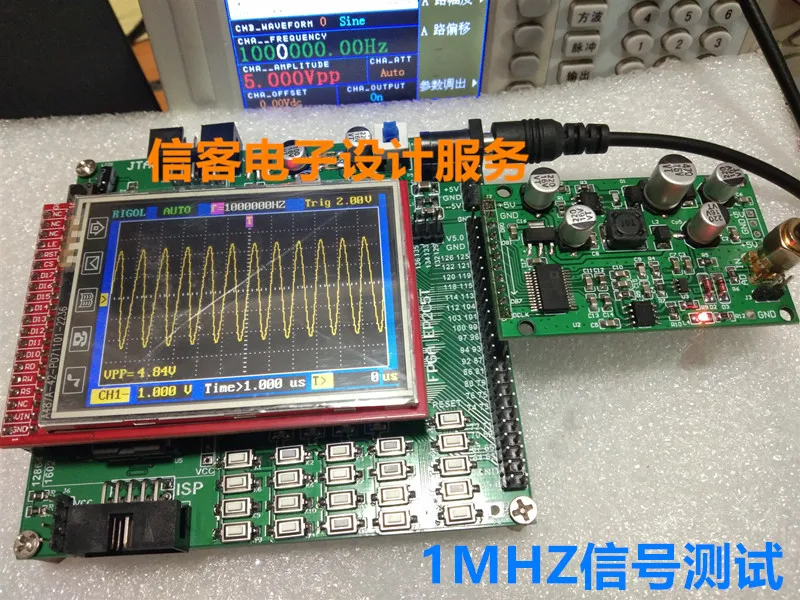

(2) Тестовая система состоит из admodular, FPGACore board,DAModule composition,ADThe Собранный сигнал проходит через Воспроизведение через theDAOutput, Feel directlyADRaw собранные данные.

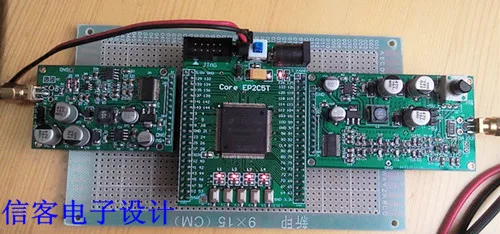

Chart4.3 реальная тестовая схема

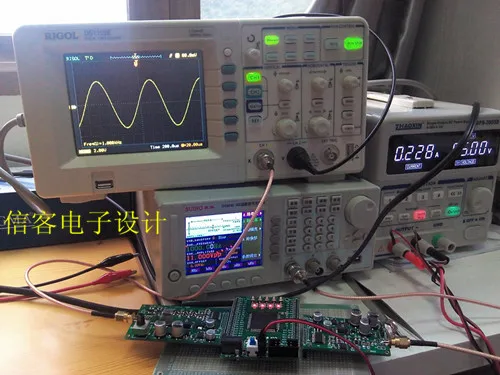

Тестовый сценарий показан на рисунке ниже

Chart4.4Схема сценария тестирования

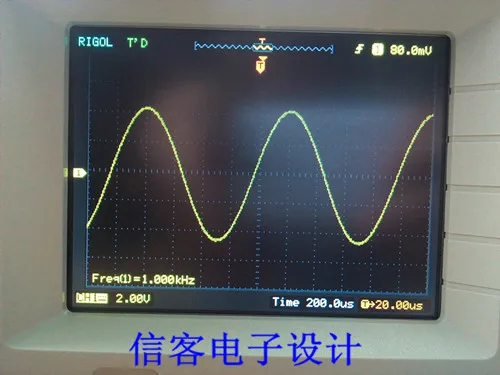

Collection1KHZsignal

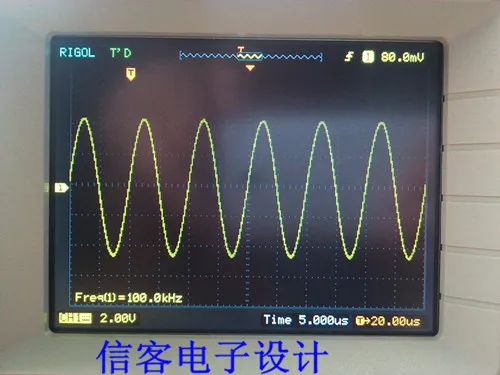

Collection100KHZsignal

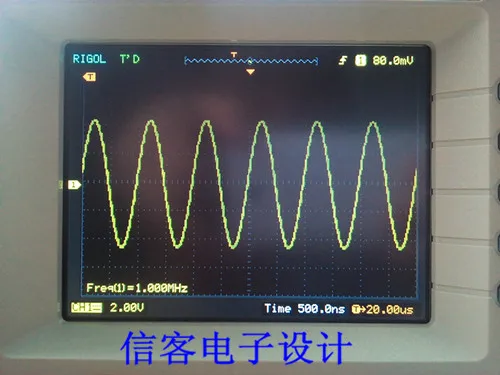

Collection1MHZsignal

5 Введение информации

1 (использование программного обеспечения) рекомендуемый fpgarealizationadfast приобретение, если скорость не требуется, микрокомпьютер с одним чипом может быть использован для управления приобретением, программное обеспечение в основном включает в себя Quartus II andKEILAnd другого общего программного обеспечения разработки, ссылка для загрузки доступна.

2 (обычная процедура)

ProvideAD9280Test программа модуля.

3 (стандартное объяснение)

Предоставьте рутинное объяснение и ответ.

6 списка доставки
