Мини vfd 380 кВт в Векторный Преобразователь переменной частоты для

Товар

Технический индекс

Описание

Входные и выходные характеристики

Входное напряжение

3PH 380V ± 15%

Входная частота

50 ~ 60 Гц ± 5%

Выходное напряжение

0 ~ Номинальное входное напряжение

Выходная частота

V/f контроль: 0 ~ 3000 Гц
SVC: 0 ~ 500 Гц

Емкость перегрузки

150% 60s; 180% 10s; 200% 1s

Особенности управления

Управление мотоципом

Индукционный двигатель (M1000)PMSM (M1000E)

Метод управления

Управление V/f (V/f)
Бессенсорное векторное управление (SVC)
Управление крутящим моментом

Диапазон регулировки скорости

1:100 (V/f)1:200 (SVC)

Точность контроля скорости

± 0.5%

Пусковой момент

1 Гц/150% (V/f)
0,5 Гц/150% (SVC)

Несущая частота

1,0 ~ 16,0 кГц, автоматически регулируется в зависимости от температуры и характеристики нагрузки.

Увеличение крутящего момента

Автоматическое увеличение крутящего момента; Ручное увеличение крутящего момента: 0.1% ~ 30.0%

Кривая V/f

Три типа: линейный, многоточечный и квадратный (1,2 мощность, 1,4 мощность, 1,6 мощность, 1,8 мощность, квадрат)

Торможение постоянного тока

Торможение постоянного тока при запуске и остановке. Частота торможения постоянного тока: 0,0 Гц ~ Максимальная частота, время торможения: 0,0 s ~ 100,0 s

Простое управление PLC и многошаговая скорость

Он может реализовывать максимум 16 сегментов скорости работы через встроенный PLC или контрольный терминал

Автоматическое регулирование напряжения

Постоянное выходное напряжение автоматически при колебании входного напряжения

Мгновенная понижающая частота

Когда напряжение сети находится под напряжением, частота будет уменьшена мгновенно для поддержания напряжения шины.

Функция управления

Управление крутящим моментом

Контроль крутящего момента без PG

Предел крутящего момента

Автоматически Ограничьте крутящий момент и предотвратите частоту перегрузки по току во время работы

Регулятор частоты Wobble

Несколько треугольных волн частоты управления специально для текстиля.

Контроль избыточного напряжения и перегрузки по току

Ограничение тока и напряжения автоматически во время процесса работы, предотвращает частоту перегрузки по току и перенапряжения.

Функция защиты от неисправностей

До 30 неисправностей, включая защиту от перегрузки по току, защита от перенапряжения, пониженного напряжения, перегрева, фазы по умолчанию, перегрузки, ярлык и т. д., может записывать подробный статус работы во время сбоя и имеет функцию автоматического сброса

Входные/выходные клеммы

Входные клеммы переключателя

Программирование DI: 5 ВКЛ-ВЫКЛ входов, 1 из которых может использоваться в качестве высокоскоростного импульсного ввода.

Аналоговый входной терминал

1 аналоговый вход AI1: 0 ~ 10 в или 0 ~ 20 мА вход опционально (F4.40)

Выходная клемма переключателя

2 программируемых выхода коллектора, 1 из которых может использоваться в качестве высокоскоростного импульсного выхода

Релейный выход

1 канальный релейный выход

Аналоговый выходной терминал

1 аналоговый выход AO: 0 ~ 20 мА или 0 ~ 10 в

Связь

Поддержка интерфейса связи RS485 MODBUS-RTU протокол связи

Интерфейс машины человека

Светодиодный дисплей

Подсвечиваемый светодиодный цифровой трубчатый дисплей отображает соответствующую информацию о инверторе

Защита окружающей среды

Температура окружающей среды

-10 ~ 40 ℃, derated 4% при повышении температуры на каждые 1 ℃ (40 ~ 50 ℃)

Влажность

90% RH или меньше (без конденсации)

Высота

<= 1000 м: Выходная Номинальная мощность
> 1000 м: Выходное снятие

Температура хранения

-20 ℃ ~ 60 ℃

Модель

Мощность
Ёмкость
КВт

Вход
Ток
A

Выход
Ток
A

Применимо
Двигатель
КВт

Применимо
Двигатель
HP

M1000-0.7G-4T-B

0,75

3,4

2,1

0,75

1

M1000-1.5G-4T-B

1,5

5,0

3,8

1,5

2

M1000-2.2G-4T-B

2,2

5,8

5,1

2,2

3

M1000-4.0G-4T-B

4,0

10,5

9,0

3,7

5

Режим

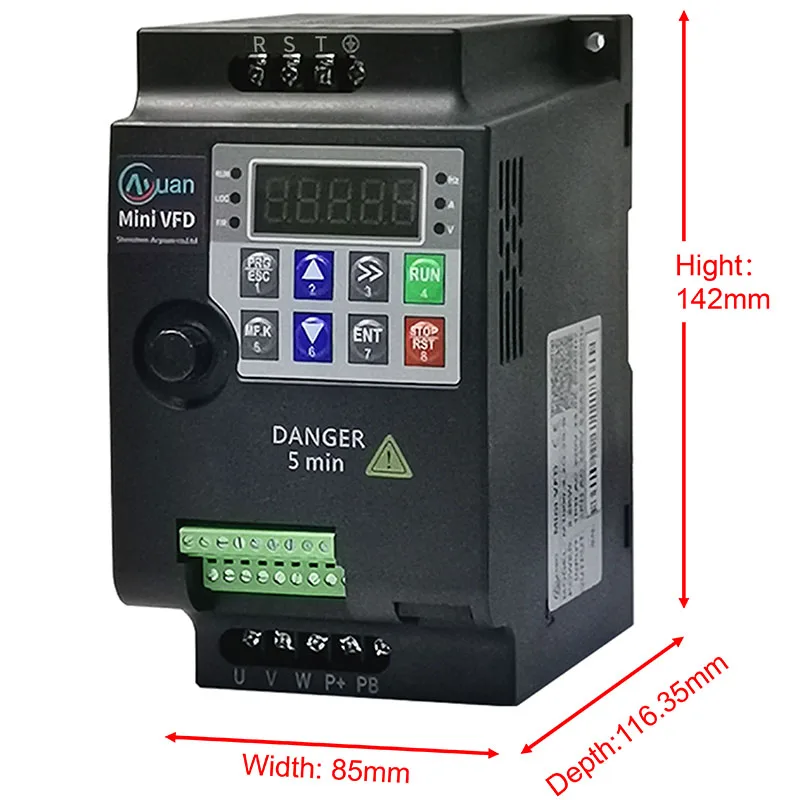

Внешние размеры (мм)

Диаметр (мм)

Тип

-

W

H

D

W1

H1

-

M1000-0.7G-4T-B

85

142

116,35

79

136

4

C1

M1000-1.5G-4T-B

M1000-2.2G-4T-B
