Обзор:

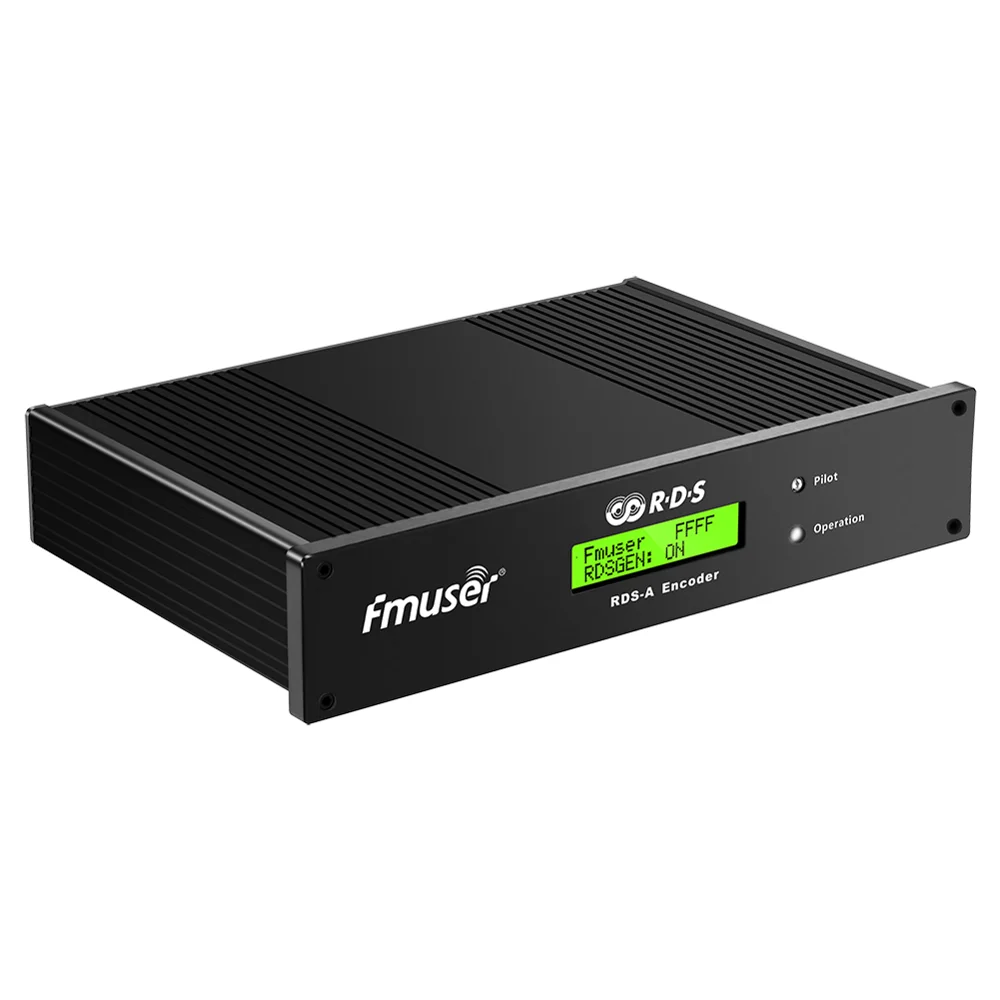

Кодировщик FMUSER RDS-A хорошо подходит для большинства региональных, местных, RSL, LPFM и других радиостанций среднего и малого покрытия, которые используют Ethernet для динамического распределения данных RDS. Встроенный контроллер Ethernet поддерживает несколько портов TCP/UDP, функции Интернета и удаленный мониторинг.
Кодировщик FMUSER RDS-A имеет полную концепцию DSP и эффективный дизайн обеспечивает высокую надежность, отличные характеристики сигнала и дает пользователю множество передовых функций, сохраняя при этом низкие затраты на приобретение.

Особенности

Встроенный полнодинамический кодировщик RDS FM вещания с до четырех независимых портов связи
Встроенное подключение USB для локальных настроек и целей обслуживания
Встроенное подключение Ethernet для связи с системой автоматизации вещания
Встроенный интерфейс управления на основе команд ASCII и протокола UECP
Встроенная поддержка функций Интернета и удаленного мониторинга
Встроенные функции текста включают динамический PS, разбор, прокрутку, маркировку, фиксированные сообщения, планирование и чтение HTTP
Встроенная превосходная Совместимость с системами автоматизации вещания
Встроенное программное обеспечение управления включает в себя мощное приложение Windows GUI
Встроенная поддержка управления с внешних PHP/ASP сценариев
Встроенная простая и быстрая настройка
Высококачественная превосходная спектральная чистота, прямой цифровой синтез сигнала RDS; Совместим с EN 50067 / EN 62106
Встроенные два переключаемых набора программ (с дополнительными настройками DSN и PSN)
Встроенный внешний коммутатор TA и программный набор
Встроенное байпасное реле, высокая надежность
Встроенный переключаемый MPX кольцевой режим (петля/сторона)
Встроенные внутренние часы реального времени вкл. Резервная батарея
Встроенный специальный вход 19 кГц не требуется-Пилотный тон внутренне восстановлен от сигнала MPX с помощью цифрового PLL

Вопрос о частоте (часто задаваемые вопросы)

1. Что такое радиовещательная система данных (RDS)
Система радиоданных (RDS) является стандартом, помогающим людям вставлять некоторую информацию в радиовещательную станцию FM.
RDS передается, включая время, идентификацию станции и информацию о программе.
Стандарт начался как проект европейского вещательного союза (EBU).
2. Почему вам нужно построить fm-радиостанцию с rds?
RDS предоставляет цифровой канал для обычных FM-радиостанций, позволяя радио предоставлять пользователям больше функций, включая следующие иллюстрации:

A) уведомление о трафике RDS (TA) :

В связи с прекращением увеличения загруженного трафика в настоящее время заинтересованы в том, чтобы различные страны Африки вставляли сигналы RDS при строительстве передающей станции, чтобы реализовать наиболее экономичную трансляцию некоторой информации о дорожном движении посредством покрытия FM-сигналов.

B) Программа трафика (TP):

Благодаря функциям TA и TP RDS, RDS помогает радиопользователям в автомобиле быстрее получать информацию о дорожном движении, уменьшать загруженность в городе и увеличивать скорость прослушивания радиостанции.

C) Альтернативная Частота (AF):

RDS AF помогает управлять автоматическим переключением частоты между релейными станциями.

Вставка сигнала RDS в передатчик также может автоматически переключаться между несколькими различными частотными трансляциями в одной и той же программе. Приемник автоматически переключает заменяющую частоту AF, обнаружив код PI в сигнале RDS, чтобы гарантировать передачу нескольких релейных станций. Вещательные станции, обеспечивающие общенациональное освещение, обеспечивают бесшовное освещение и бесшовное прослушивание. Когда автомобиль проходит зону наложения сигнала между двумя частотами, функция автофокусировки RDS автоматически переключается на одну и ту же программу на разных частотах.

3. Что нужно для создания RDS-трансляции?

О: список комплектов оборудования для Fm-радиопередатчика RDS:
1) кодер FMUSER RDS-A
2) FMUSER FSN-1000W fm-передатчик с 57 кГц
3) программное обеспечение для кодирования RDS
4) кабель и антенна

Технические характеристики:

Значение условия параметра
Общие
Напряжение питания 12 В постоянного тока стабилизированное
Ток питания 280 мА
Сигнальные разъемы несимметричные BNC

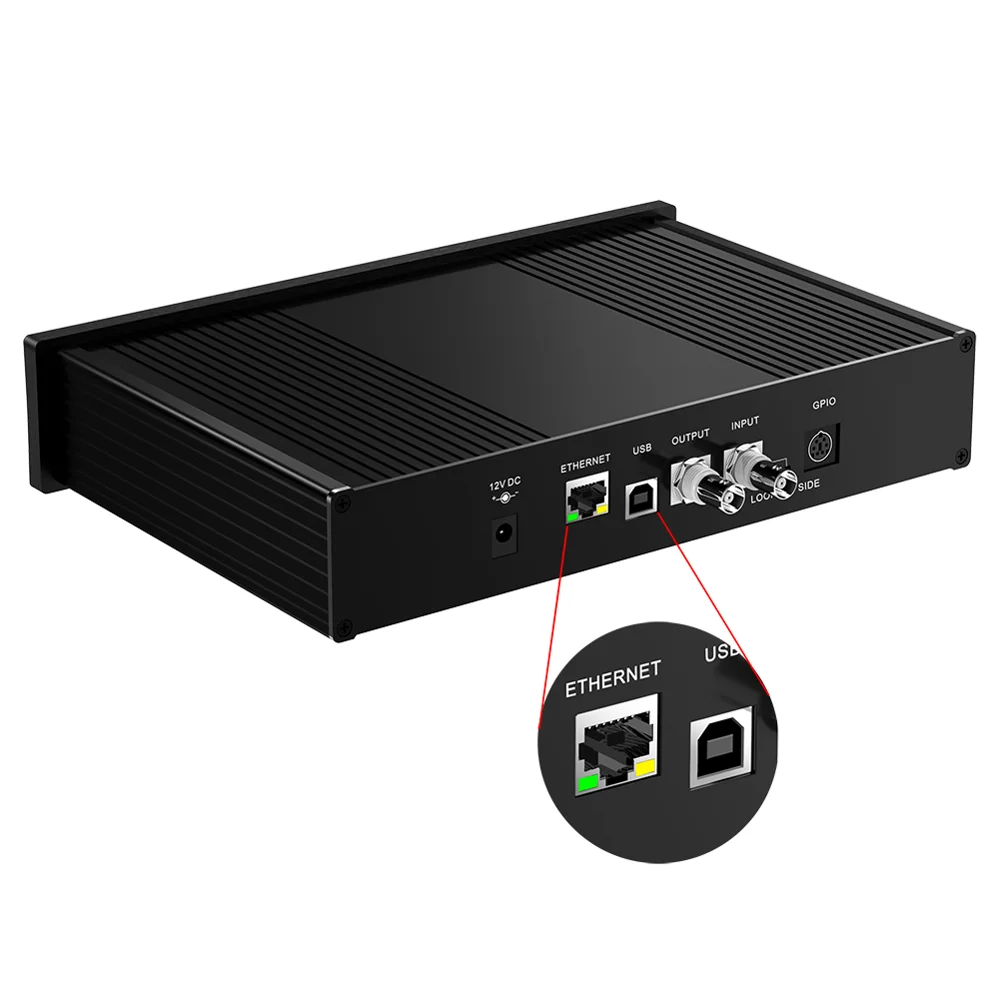

Разъемы данных 1x USB (порт 1), 1x Ethernet (порт 2, 3, 4)
Сетевые протоколы, поддерживаемые HTTP, SNTP, TCP, UDP, DHCP, DNS, SNMP
Программное обеспечение USB speed switchable 1200, 2400, 4800, 9600, 19200 бит/с
Режим USB 1 стоп-бит, 8 бит данных, без четности (без контроля потока),
Асци или UECP (SPB 490)
Программное обеспечение переключения TA или внешний переключатель
Вход TA/EON1TA TTL с 10 активацией подтягивания кОм, уровня или края падения
Наборы программ 2
Программный набор для переключения команды ASCII, команды UECP или внешнего коммутатора
Программный Переключатель входного сигнала TTL с 10 кОм подтягиванием, управление уровнем
RDS сервисы, поддерживаемые PI, PS, PTY, TP, AF, TA, DI, M/S, PIN, RT, RT +
TMC, EON, PTYN, ECC, LIC, TDC, IH, CT, ODA

Сигнал RDS
Частота субнесущей 57 кГц
Полоса пропускания ± 2,4 кГц (50 dBc)
Выходной уровень регулируется от 0,0 до 4,0 в p-p за 256 шагов
Фазовая Регулировка переключения Передача стерео на весь диапазон, в 9,5 градусов. Шаги

Аудио/MPX/пилотный вход
Рекомендуемое моно сопротивления нагрузки <10 кОм
Стерео MPX < 2 кОм
Рекомендуемое MPX напряжение 1,3-8,0 в p-p
Проходное усиление напряжения 2 Гц-100 кГц 1 (0 дБ)
Пилотный уровень тона мин. 120 мВ p-p
-Рекомендуемое отклонение FM 6,8 кГц
Пилот PLL диапазон захвата 8 Гц
Требуемая частота пилота стереокодировщика 19000 Гц ± 2 Гц

Выход
Выходное сопротивление 100 Ω
Рекомендуемое сопротивление нагрузки> 70 Ω, < 1 nF, без смещения постоянного тока
Макс. Выходное напряжение (RDS + MPX) 9,0 в p-p
Рекомендуемый уровень RDS 3 - 11% MPX

Мы подготовили комплект FM-радиовещательной станции для продажи.

Guangzhou HanTing биотехнология, взрывобезопасная компания (Fmuser Transmitter Inc.)-современный высокотехнологичный производитель, специализирующийся на проектировании, инженерном производстве и маркетинге высокого качестваFM-передатчики, ТВ-передатчик, радио и связанные с ними аксессуары. Мы являемся одним из крупнейших поставщиков передатчиков и радиостанций в Китае.

У нас есть модернизация завода. Вы можете посетить наш завод, Когда приедете в Китай.

Применение:

В настоящее время, есть уже 1095 клиентов по всему миру посетили наш офис Гуанчжоу Тяньхэ. Если вы приедете в Китай, вы можете посетить нас.

На ярмарке:

Это наше участие в 2012 глобальных источниках Гонконгской электронной ярмарки. Покупатели со всего мира наконец-то имеют возможность встретиться.

Если вы находитесь в Китае, добро пожаловать в наш офис. Как приехать в наш офис?
Мы НИРЯрмарка Conton,Железнодорожная станция Гуанчжоу,XiaoBei и DaShatou. Только нужно10 минутЕсли Возьмите такси. Приглашаем друзей по всему миру посетить и обсудить.

Это наш адрес:

Адрес: комната 1604, хулуан Ge, No.273 HuangPu Road West, район Тяньхэ, Гуанчжоу, Китай (510620)

Как найти наш офис на карте:

Вы можете найти"Фмузер«На карте google вы найдете наш офис:

Мы отправляем этот товар по всему миру авиапочтой ГонконгаМенее 1 кг. Мы дадим вам номер для отслеживания при отправке!
Если вы покупаете более5 шт., Пожалуйста, свяжитесь с администратором, чтобы изменить стоимость доставки и способ доставки. Спасибо!
Авиапочта ГонконгаО15-65 днейПрибыть.EMSО10-15 днейПрибыть.DHLО7-15 днейДля прибытия.
Пожалуйста, сообщите нам, если у вас возникли вопросы о доставке.

Все наши товары продаются в последней версии,100% никогда не использовался.
100% полная проверка и контроль качества прошли с завода.
Оригинальная упаковка и аксессуары, произведенные производителем.
30 днейГарантия обмена: если Радио имеет неправильное качество, пожалуйстаСвяжитесь с нами, Мы обсудим с вами, как решить проблему или вернуть деньги.

Примечание: покупатель должен нести ответственность за доставку в обоих случаях (возврат и пересылка) при обмене через 30 дней с дня покупки. Продавец также оставляет за собой право отклонить обмен.

Гарантия 12 месяцевС даты покупки: покупатель может отправить единицу обратно к нам для ремонта, но стоимость доставки (пересылка и возврат) будет оплачиваться покупателем.

История бренда:

FMUSER International Group INC.-современный высокотехнологичный производитель, специализирующийся на проектировании, проектировании, производстве и маркетинге высококачественных FM/ТВ-передатчиков и сопутствующих аксессуаров.

С более чем 9-летним опытом в области FM/TV вещания, мы завоевали большую репутацию нашими высококачественными продуктами по очень конкурентоспособной цене и отличным обслуживанием. Мы сотрудничаем с клиентами из более чем 100 стран и регионов по всему миру. В настоящее время наш самый большой рынок в американских, европейских и африканских странах. Тем временем мы с нетерпением ожидаем расширения нашего бизнеса и хотели бы иметь дистрибьюторов и в других областях.
