ЧПУ обработка гравировки новое обновление Автономный контроллер Ddcs-expert 3/4/5 ось +

ЧПУ обработка гравировки новое обновление Автономный контроллер Ddcs-expert 3/4/5 ось +

Упаковочный лист

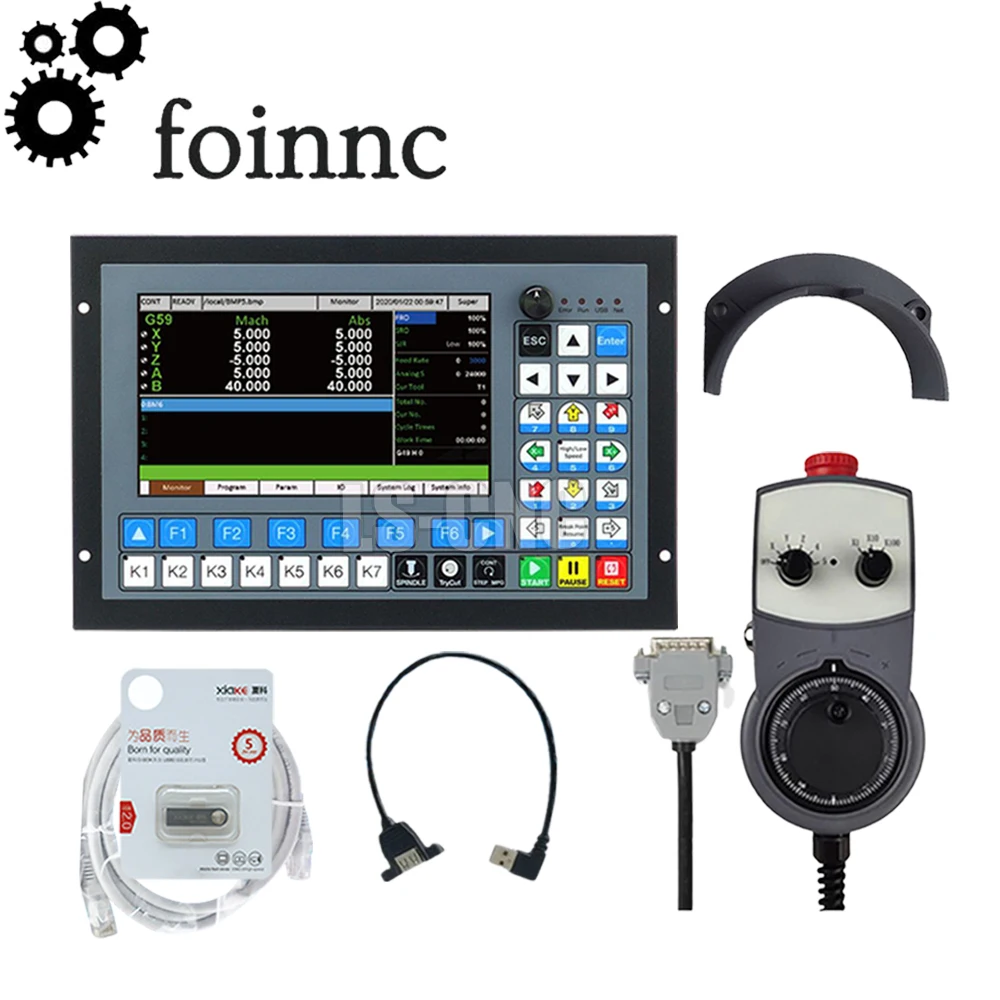

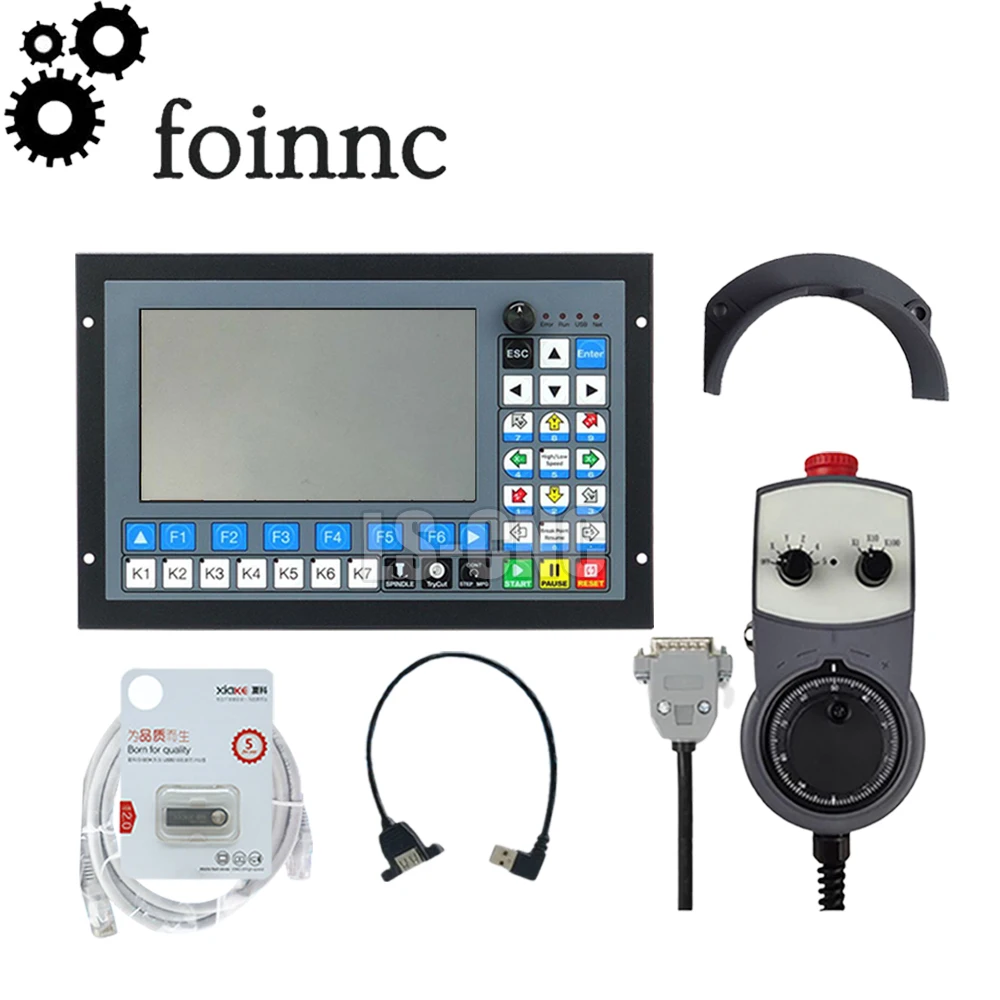

1 шт. DDCS-EXPERT контроллер + 1 шт. маховик, включая некоторые аксессуары

DDCS-краткое техническое описание:

1) Макс. 5 осей; 1 М Гц Выходная частота для каждой оси; 2-4 оси линейной интерполяции, любой 2 оси круговой интерполяции;

2) полноцветный экран 7 дюймов; Соотношение разрешения: 1024*600, 40 операционных клавиш;

3) 24 фотоэлектрических изолированных цифровых входа, 21 фотоэлектрический изолированный цифровой выход;

4) Аналоговое управление шпинделем 0-10 в управление шпинделем, также поддерживает выход ШИМ;

5) Тип журнала: Поддержка многократного режима шпинделя, Поддержка прямого инструментального журнала, журнал козлового типа, журнал дискового типа;

6) режим зонда: плавающий зонд Supprt и фиксированный зонд;

7) методы компенсации люфта: Компенсация зазора направления, компенсация зазора радиуса, компенсация длины;

8) алгоритм интерполяции: S Тип, круговой жесткий алгоритм, круговой мягкий алгоритм;

9) Язык: китайский, английский;

10) сигналы тревоги программного обеспечения: ошибка программы, ошибка в работе, ошибка при переходе, ошибка драйвера и так далее;

11) Сеть: поддержка обмена файлами и онлайн-обработки удаленных файлов через Ethernet;

12) режим управления шпинделем поддерживает мульти-скорость (3 линии 8 видов скорости), 0-10 в аналоговый выход и серво шпиндель выход;

13) Совместимость со стандартным g-кодом, поддержка популярного программного обеспечения CAD/CAM, такого как ArtCam, MasterCam, ProE, JDSoft SurfMill, Aspire, Fusion 360 и так далее;

14) Система управления может просмотреть путь обработки перед обработкой, и это делает систему более устойчивой, работающей гладкой и точной;

15) поддерживает высокоскоростную обработку в непрерывном сегменте полилиний, система может автоматически выбирать наиболее эффективный алгоритм из разных типов алгоритмов сегментов полилинии;

16) поддерживает файл неограниченного размера для обработки;

17) Поддержка рекуперации точки останова, восстановление «отключения питания», запуск от определенной линии;

18) поддержка функции блокировки времени;

19) Поддержка 4 видов прав на операции: посетитель, оператор, admin, super admin;

20) Поддержка функции «пробная резка» (направляющая маховика) и «одноступенчатый режим обработки» и так далее;

21) Поддержка fuction Back to orignal point

22) источник питания для контроллера 24VDC, Минимальный ток 0.5A;

22) источник питания для порта IO составляет 24 В постоянного тока, Минимальный ток-0,5a; По мощности IO
Система уже поставляет питание в порты IO. Поэтому нет необходимости в внешнем источнике питания.

Внешний вид, структура и размер продукта

DDCS-Expert-это небольшая коробка, которая может поместиться в окно небольшого блока управления или шкафа управления. Четыре фиксирующих крючка фиксируют этот контроллер от рамки. Размеры, которые вы найдете на рис. 1-1 и рис. 1-2.

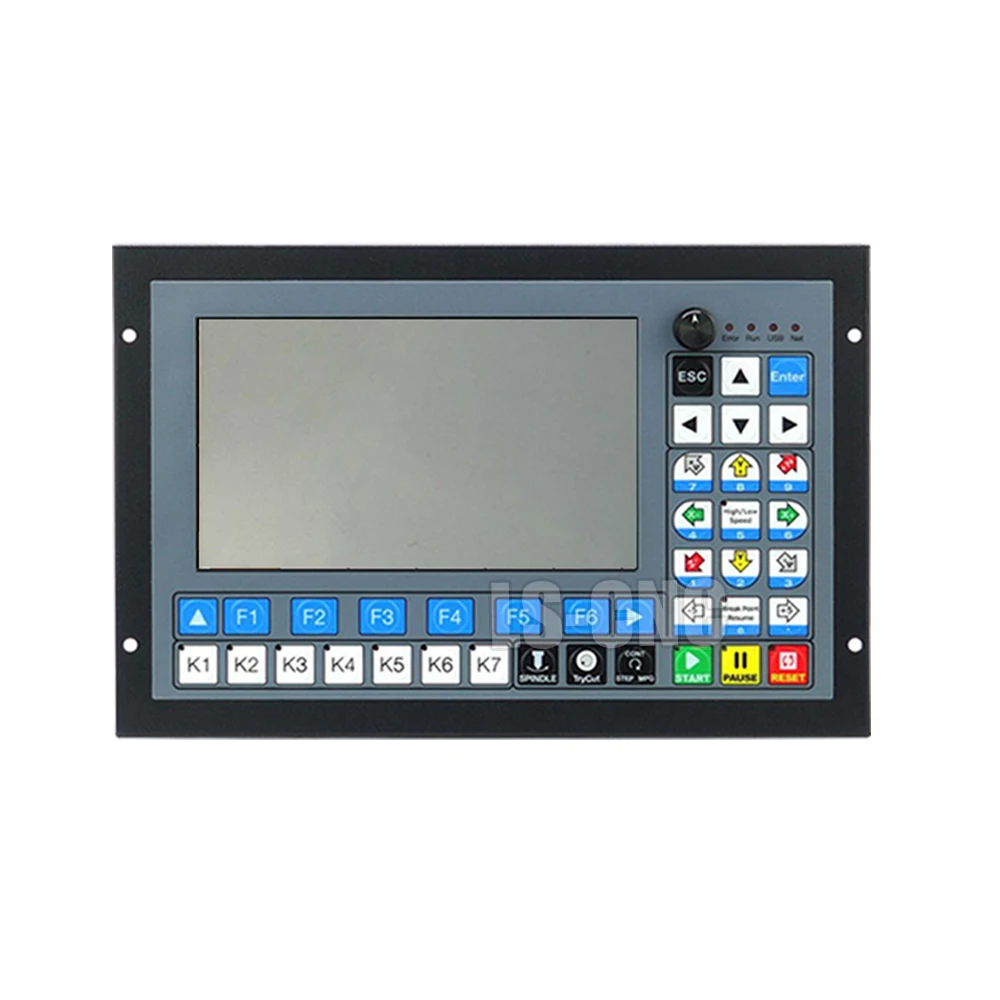

Панель контроллера и управление

Входные и Внешние порты

Контроллер DDCS-Expert создает самостоятельно определенный метод портов IO. В соответствии с предпочтениями пользователя, пользователи могут определить входные и выходные порты, как они хотят. На странице IO пользователи могут определить входной порт и выходной порт, а также включить Входной/выходной порт и статус MPG.
Включите контроллер DDCS-Expert, система появится на главной странице и нажмите клавишу F4 для перехода
На страницу порта IO:

На странице ввода-вывода, как показано ниже. На странице, вы можете использовать стрелку вверх/вниз, вправо/влево прибытие и ручку, чтобы выбрать и изменить настройки.

Колонка 2 и колонка 4:
Показать входные порты или выходные порты на коротком замыкании или нет.
Если маленький блок становится красным, соответствующий порт находится на коротком замыкании; Если он все еще черный, соответствующий порт не находится на коротком замыкании.
Например, мы определяем IN01 как «нулевой сигнал оси X», и когда ось X коснулась
Ограниченный переключатель, он будет отображаться как показано ниже:

Но, статус активен, не означает, что соответствующий сигнал активен. Например, мы возвращаем полярность сигнала и Перемещаем ось X вдали от концевого выключателя, светильник состояния и блок IO показывают, как показано ниже: нулевой сигнал оси X активен, И блок IN01 не включен, потому что IN01 не является проводящим с COM-.

Здесь мы перейдем на оси X прикоснуться к концевой выключатель, но статус светильник не светильник или похода по магазинам. Таким образом, состояние показывает, что сигнал активен или нет, блок IN01-IN24 показывает, что порт ведет или нет.

Колонка 3:
Показывает статус настройки MPG. Как показано на следующем рисунке, Настройка тока MPG-X10, по оси Y; Блок «-54»-калькулятор вращения колес; блок «0» показывает текущее положение курсора.

Колонка 6: Откройте выходной сигнал;
Колонка 7: закройте выходной сигнал;
Колонка 8: измените полярность на обратную.
Таким образом, теперь мы закончили indroduction на порту IO. Только когда пользователи поймут, как установить порт IO и как проверить страницу IO, это поможет нам на проводке.

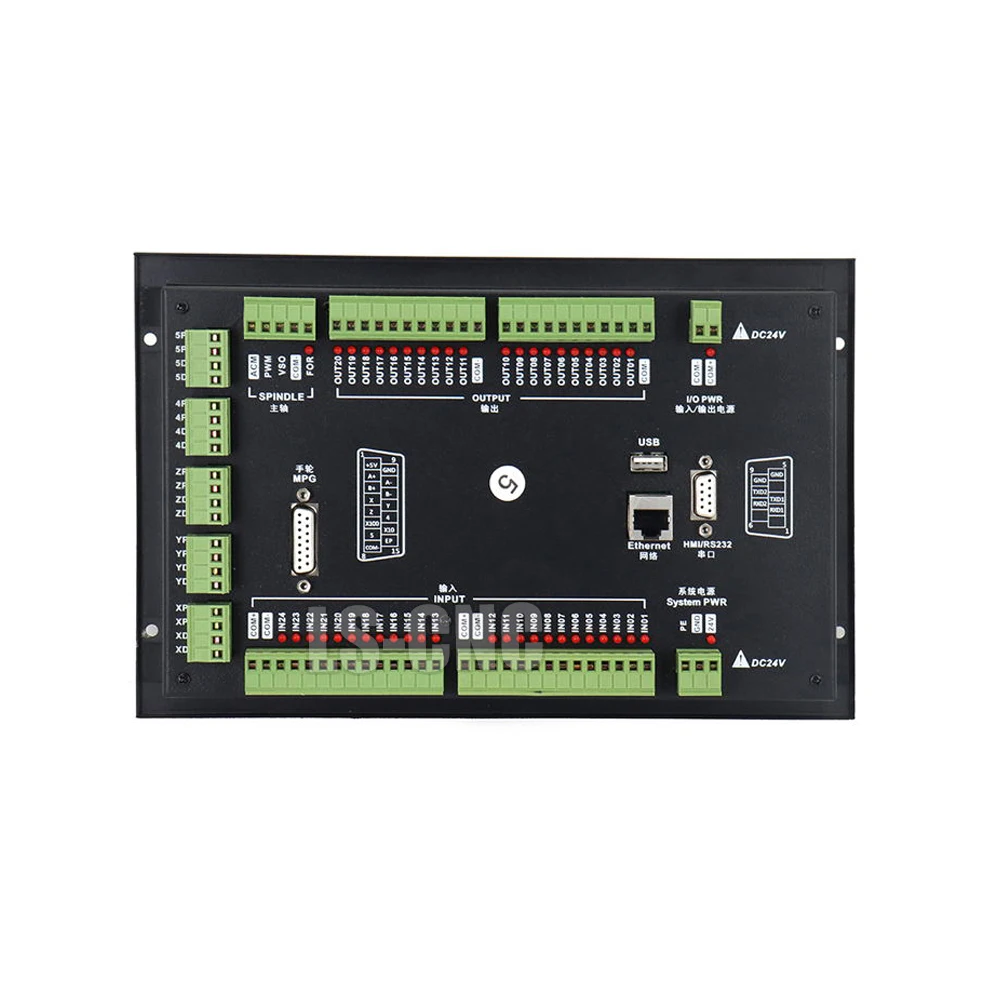

Обзор монтажной платы

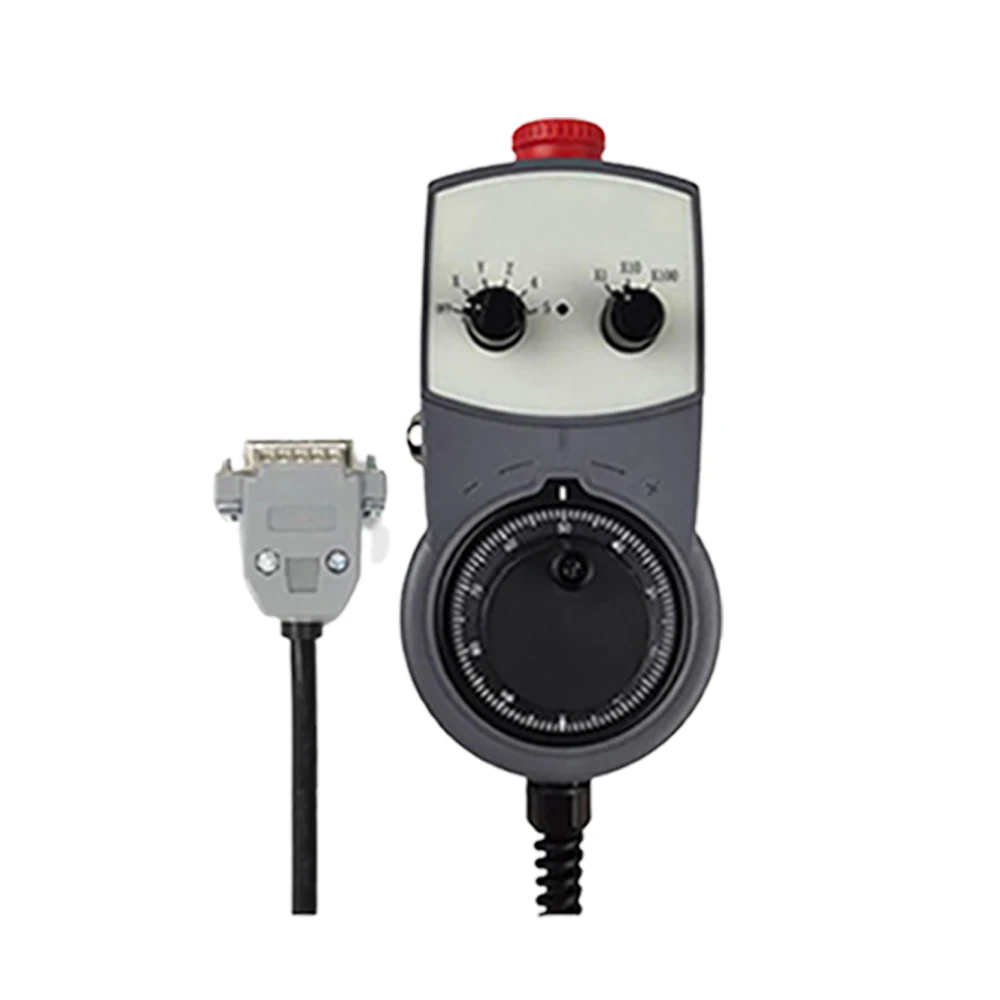

Внешний вид маховика

Описание:

1. CNC 5 оси ручной контроллер с MPG Подвеска с x1, x10, x100, выбор, вы предлагаете цену один полный блок MPG кулон с аварийной остановки для 4 вертикальный многоцелевой станок с ЧПУ, он оснащен нашим популярным механическим блоком MPG с 4 осями и селектором масштаба, Светодиодный индикатор также отправляет отзывы от станка с ЧПУ пользователю о состоянии устройства.

2. Вся проводка изолирована от блока MPG и обеспечивает легкую установку Схемы проводки, она подходит как для коммерческой машины в качестве замены блока управления пробежкой или другого компьютерного контроллера. Которые добавляют большую гибкость в управлении системой.

Спецификация:

1. x1, x10, x100 переключатель

2. X,Y,Z,4th, 5-осевой переключатель

3. Светодиодный индикатор

4. С аварийной остановкой

5. Высокое качество профессионального шасси

6. 6 футов Выдвижной Высококачественный экранированный кабель

7. Магнитный держатель может разместить в любом месте на поверхности станка

8. Требуется 5 В +, 150 мА, мощность для MPG

9. Выход фазы A ,/A и B,/B;

10. TTL выход, возможность привода +-20 мА;

11. Поддержка системы ЧПУ: Тайваньская серия Pou Yuen M600 M500 M520i T300, Higerman, HANUC,GSK, открытая NC, KND,Siemens, NUM, Spain FAGOR (NEW, 8055I) и так далее.

12. Проводка: пользователь может легко подключить этот блок к системе ЧПУ.
