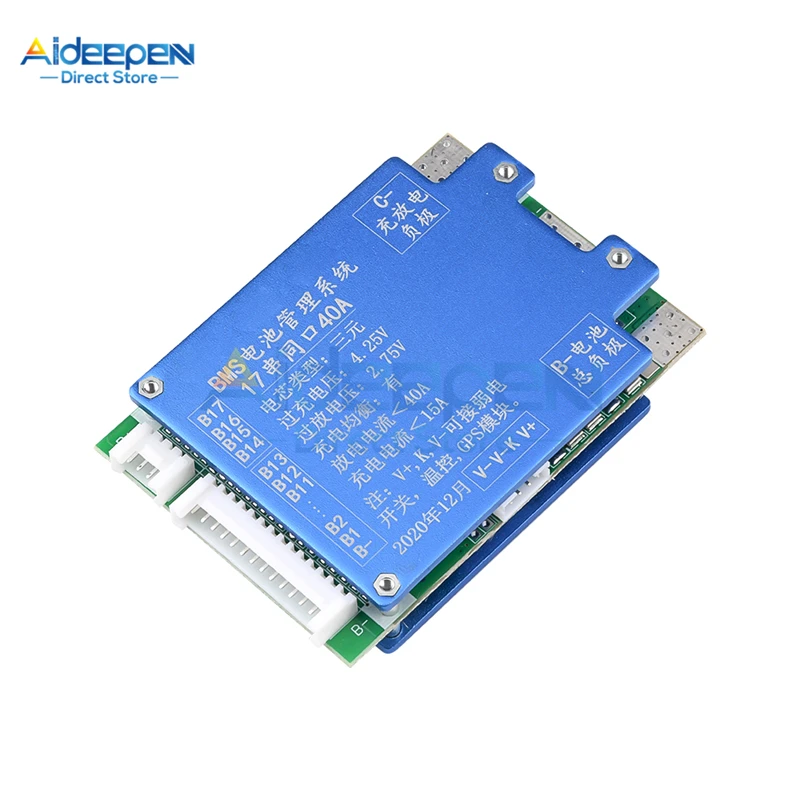

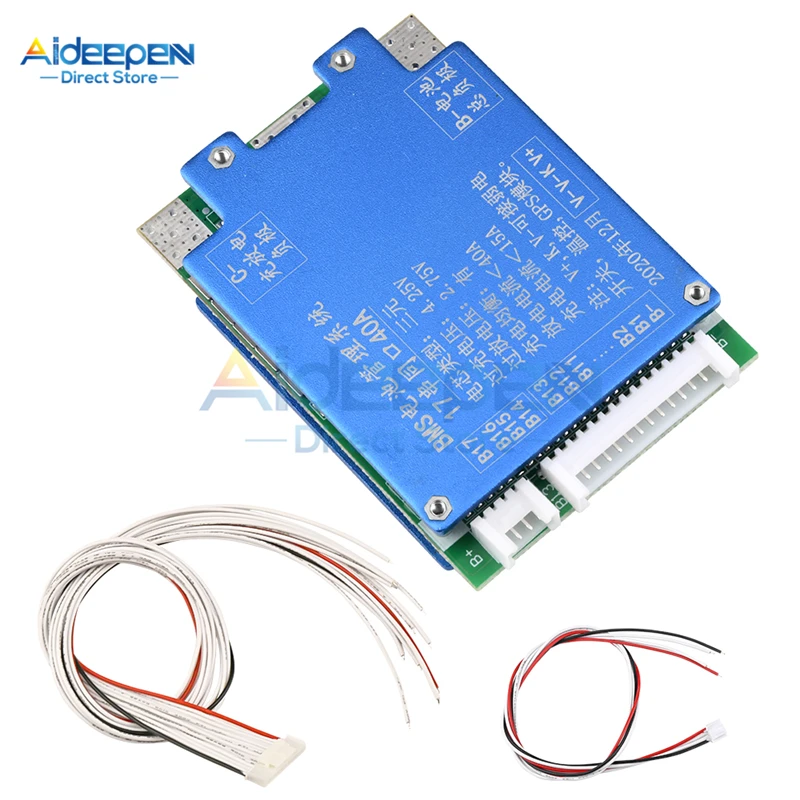

Литий-ионный аккумулятор 13S 14S 17S 20A 40 А 48 В 52 в зарядное устройство 18650 печатная

Литий-ионный аккумулятор 13S 14S 17S 20A 40 А 48 В 52 в зарядное устройство 18650 печатная

Номинальная Тройная Батарея: 3,7 в

Параметр значения защиты: 2,8-4,25 в

Характеристики защитной платы: 17 струн по три юаня 40 А

Мощность: три юаня в пределах 1900 Вт

Предел тока контроллера: в пределах 30 А

Девять уровней защиты фильтра опасности

1: защита от перезарядки: предотвращает перезарядку аккумулятора

2: защита баланса: Баланс напряжения продлевает срок службы батареи

3: влагозащита: три антисиликона для предотвращения влаги

4: Защита от переразряда: предотвращает чрезмерную разрядку аккумулятора

5: защита от перегрузки по току: для предотвращения чрезмерного тока батареи

6: защита от короткого замыкания: автоматическая защита при коротком замыкании устройства

7: порт GPS: с портом Bluetooth GPS

8: Электростатическая защита: три антисиликоновых электростатических защиты

9: защита от пыли: три антисиликона для предотвращения пыли

Защита от перезарядки для предотвращения перезарядки аккумулятора

Напряжение обнаружения: 4,25 ± 0,025 в

Задержка обнаружения: 100O ± 500 мс

Напряжение выпуска: 4,15 ± 0,05 В

Защита от переразряда для предотвращения чрезмерной разрядки аккумулятора

Напряжение обнаружения: 2,8 ± 0,1 в

Задержка обнаружения: 100O ± 500 мс

Напряжение выпуска: 3,0 ± 0,1 в

Сбалансированный Баланс напряжения обеспечивает более длительный срок службы батареи

Напряжение обнаружения: 4,15 ± 0,025 в

Задержка обнаружения: NA

Балансный ток: 42 мА

Защита от перегрузки по току для предотвращения чрезмерного тока батареи

Напряжение обнаружения: 150 мВ

Задержка обнаружения: 1000 ± 500 мс

Защита от тока: 150 ± 20 А

Автоматическая защита от короткого замыкания при коротком замыкании устройства

Условия запуска: короткое замыкание внешней нагрузки

Задержка обнаружения: 300 мкс

Условия выпуска: Отключение нагрузки

Активация заряда

Контроль температуры защита от перегрева делает батарею стабильной и безопасной

Рабочая температура зарядки: можно настроить

Рабочая температура разряда: можно настроить

Условия выпуска: восстановление при рабочей температуре

Самопотребление электричества самопотребление электричества стабильное и безопасное

Потребляемая Рабочая мощность: ≤ 35 мкА

Потребляемая мощность переразряда в режиме сна: ≤ 10 мкА

Диапазон рабочих температур: -30/+ 80 °C

* Важное Примечание: у разных производителей разные способы подключения. Используйте приобретенный вместе с защитной платой кабель. Не используйте другие несовместимые кабели!

Из-за использования аксессуаров, которые не являются частью этого продукта, возможна проблема с проводкой и т. д., мы не принимаем обмен! *

1. Сначала Подключите B-провод к отрицательной клемме аккумулятора (B-провод должен быть припаян к короткому проводу), а затем подключите плоский кабель (перед подключением плоского кабеля, обязательно отсоедините плоский кабель от платы).

2. Запустите проводку от B-, подключите B-к общему отрицательному электроду аккумулятора, Подключите второй кабель B-1 к положительному электроду первой нити аккумуляторов, подключите третий кабель B-2 к положительному электроду второй нити аккумуляторов, И подключить четвертый кабель B-3 подключается к положительному электроду третьей серии аккумуляторов .... и так далее.

3. Наконец, измерьте, равно ли общее напряжение батареи выходному напряжению защитной платы, и плата защиты работает нормально, если она равна.

1. Как выбрать защитную плату?

(Ток защитной платы необходимо выбирать в соответствии с мощностью терминального оборудования. Общая формула (Общее напряжение защиты от переразряда платы защиты) * в 2 раза надежнее)

2. Как подключить плату защиты?

При подключении защитной платы необходимо Заземлить все виды оборудования. Поскольку компоненты на защитной плате являются электростатическими чувствительными компонентами, оператор покупателя должен принять антистатические меры и строго следовать инструкциям по эксплуатации проводки.

3. Условия использования или защитной платы?

Сухая среда комнатной температуры с температурой 0 °C-40 °C и влажностью 50% или менее. Запрещено использовать его во влажной, высокой, низкой температуре и во всех суровых условиях.

4. Как использовать его после получения товара?

После получения товара, покупатель должен сначала проверить образцы и сделать испытание на стороне приложения аккумуляторного блока, чтобы убедиться, что параметры совпадают, прежде чем сделать товар. Если возникнут проблемы с тестированием, пожалуйста, своевременно свяжитесь с нашей компанией. Если вы обходитесь без тестового образца, мы не несем ответственности за переделку и другие причиненные убытки.

5. Обычное обнаружение неисправностей и обработка.

Наши продукты прошли строгую проверку перед отправкой с завода. Однако, поскольку Защитная плата является полуфабрикатом и перед ее использованием должна быть собрана заказчиком, может возникнуть неисправность по различным причинам (например, эксплуатационные характеристики, окружающая среда, электростатическая защита и т. д.). Пожалуйста, своевременно свяжитесь с нашей компанией, причина сбоя зависит от фактических результатов измерений нашей компании, и субъективные суждения клиентов не принимаются.

6. В чем разница между интеграцией и одноэлементным каскадом? (Одноячейная каскадная схема)

Преимущества: количество струн может быть совместимо и гибким в использовании; Значение тока зарядки той же платы защиты порта соответствует значению тока разряда. (В настоящее время наиболее широко используется на рынке)

Недостатки: линия отбора проб напряжения отключается без защиты; Зарядка без защиты от перегрузки по току; Только защита от высоких температур, без защиты от низких температур: производительность не стабильна благодаря встроенным решениям. (Комплексное решение)

Преимущества: защита от высоких и низких температур; Более стабильная, чем производительность одноэлементного каскада, защита от перегрузки по току зарядки.

Недостатки: количество используемых струн одинарное, а другие струны нельзя использовать вниз; Зарядный ток того же порта ниже разрядного тока.

7. В чем один и тот же рот и разрез рта и в чем разница между ними?

Мы используем 13 серий защитных плат 48 в 15 а в качестве примера.

Та же плата защиты порта: тот же порт 15 а означает, что отрицательный и отрицательный результат зарядки и разрядки подключены к одной точке на плате защиты (наш c-), И минусы зарядки и разрядки имеют одинаковый интерфейс, поэтому ток зарядки и ток разряда одинаковы 15а.

Плата защиты разделенного порта: Затем разделенный порт находится как раз наоборот, отрицательный заряд (C-) и отрицательный разряд (P-) разделены и подключены к разным точкам платы защиты.

8. Какова функция выравнивания?

Принцип работы и функции таковы. Когда напряжение вашей батареи достигает одной секции (полимер 4,18 в, железо-литиевый 3,6 В), баланс этой секции на плате защиты автоматически включается после включения баланса на плате защиты. Выравнивающее сопротивление начнет разряжаться с током 35 мА (когда выравнивание включено, На задней стороне защитной платы будет наблюдаться небольшой нагрев, что является нормальным откликом.)

9. Какова связь между емкостью аккумулятора и током защитной платы?

Емкость аккумулятора на самом деле не связана напрямую с током, используемым этой платой. Большая емкость не означает, что аккумулятор большой. В основном это зависит от постоянного тока. То есть, чем больше ваш двигатель, тем больше постоянный ток платы защиты, которую вы выбираете. Емкость аккумулятора напрямую не связана.
