Тестер конденсаторов DM6013L Ручной цифровой измеритель емкости электронный
1 057,52 руб.
Новое поступление
Цифровой конденсатор для автоanging измеритель ESR 0 мкф-470 МФ тестер емкости
3 403,08 руб.
Измеритель сопротивления и емкости транзистора NPN PNP | Инструменты
901,85 руб.
Электрический мостовой Измеритель сопротивления импеданса емкости
15 941,95 - 19 978,72 руб.
Осциллограф 2 в 1 с цветным экраном 4 дюйма полоса пропускания МГц | Инструменты
4 886,66 - 6 427,88 руб.
10 шт. Танталовые Конденсаторы 35 в УФ-типа C SMD 6032 10% поверхностное крепление |
47,34 руб.
100 шт./упак. алюминиевая крышка 25В 220 мкФ 470 1000 2200 3300 10000 электролитический Алюминий
526,82 руб.
LC200A L/C инструмент для измерения емкости и индуктивности Цифровой мост LCR
3 406,39 руб.
CZB6721960 Store
Магазина CZB6721960 Store работает с 22.04.2016. его рейтинг составлет 92.83 баллов из 100. В избранное добавили 21042 покупателя. Средний рейтинг торваров продавца 4.7 в продаже представленно 3543 наименований товаров, успешно доставлено 308937 заказов. 33863 покупателей оставили отзывы о продавце.
Характеристики
Тестер транзисторов GM328A тестер конденсатор емкости диода напряжение PWM
История изменения цены
*Текущая стоимость 110,49 - 946,64 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Sep-16-2025 | 131.97 руб. | 138.48 руб. | 134.5 руб. |
| Aug-16-2025 | 130.30 руб. | 137.52 руб. | 133.5 руб. |
| Jul-16-2025 | 109.55 руб. | 114.72 руб. | 111.5 руб. |
| Jun-16-2025 | 128.67 руб. | 134.72 руб. | 131 руб. |
| May-16-2025 | 111.44 руб. | 117.59 руб. | 114 руб. |
| Apr-16-2025 | 125.25 руб. | 131.94 руб. | 128 руб. |
| Mar-16-2025 | 124.78 руб. | 130.76 руб. | 127 руб. |
| Feb-16-2025 | 123.63 руб. | 129.65 руб. | 126 руб. |
| Jan-16-2025 | 122.1 руб. | 128.39 руб. | 125 руб. |
Описание товара

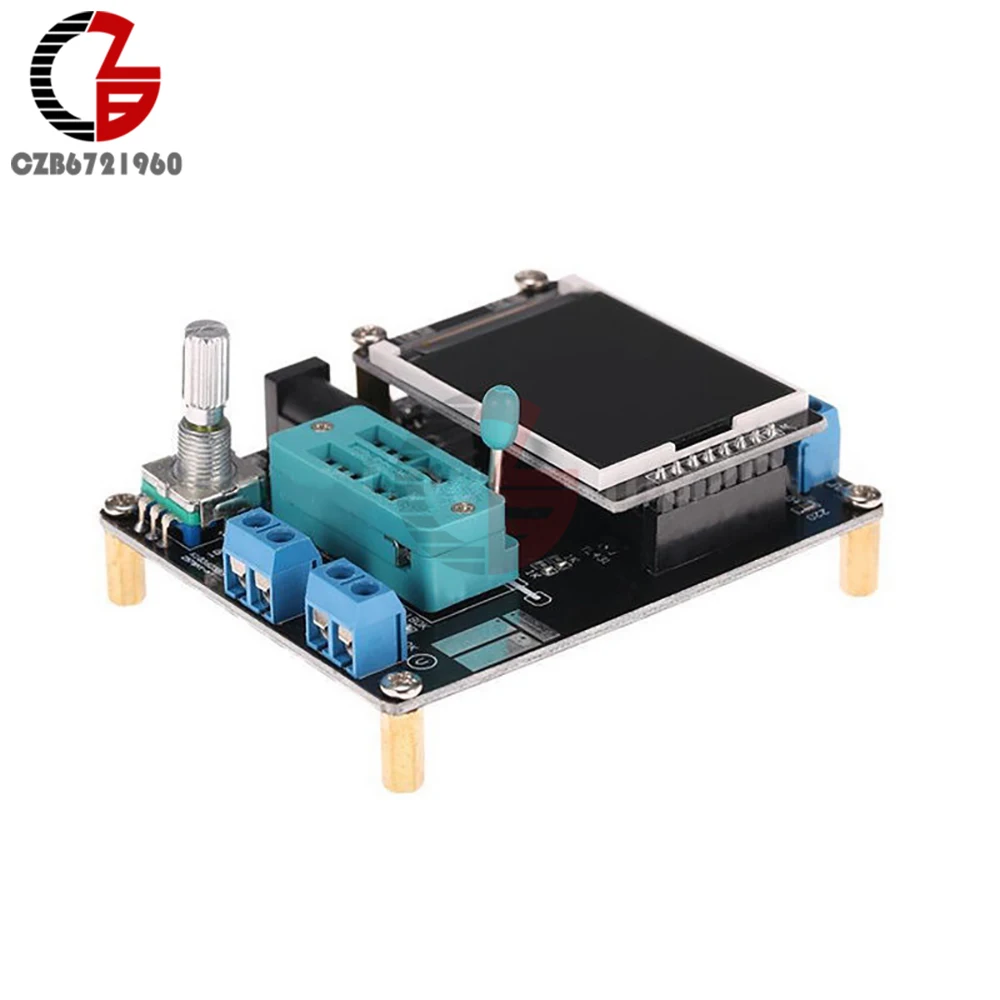

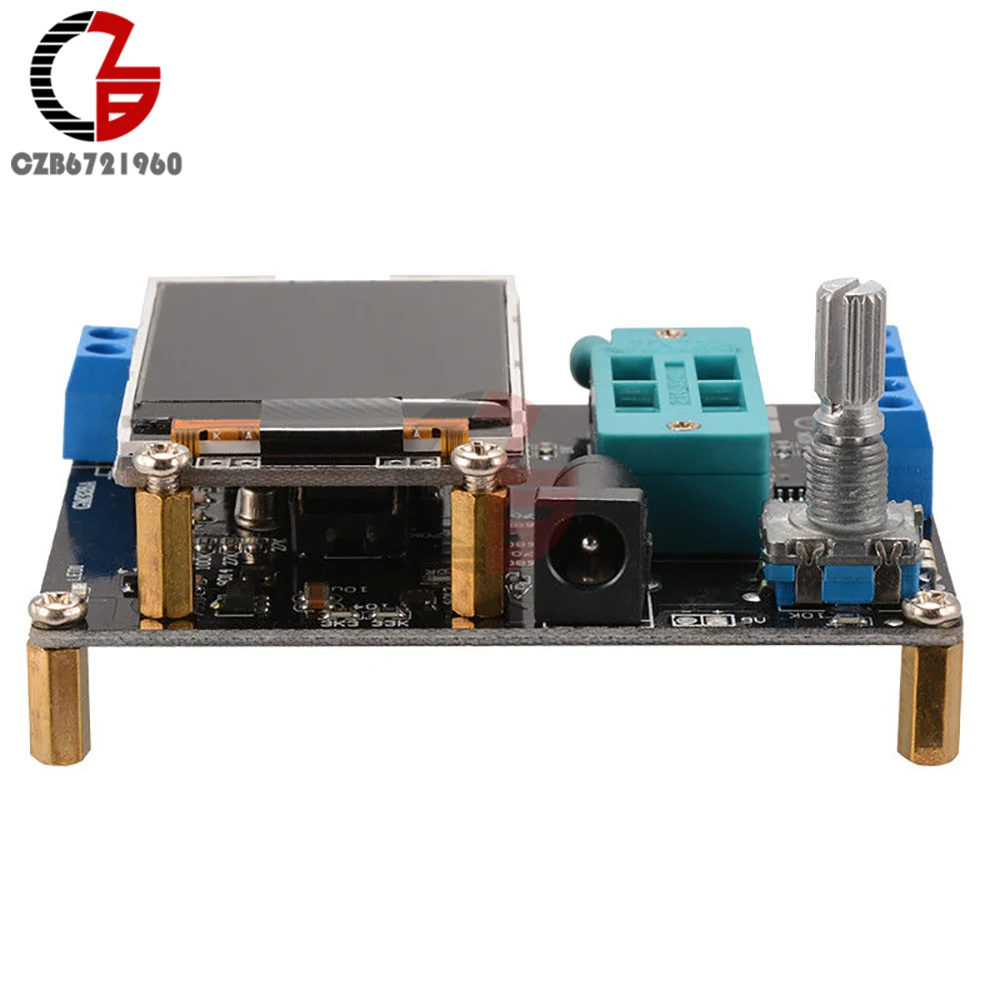

Тестер транзисторов GM328A ESR LCR, конденсатор, емкость диода напряжение PWM, частотомер, мультиметр, набор «сделай сам» с чехлом
Примечание: следующие функции доступны в английской версии, некоторые функции не обновляются в русской версии

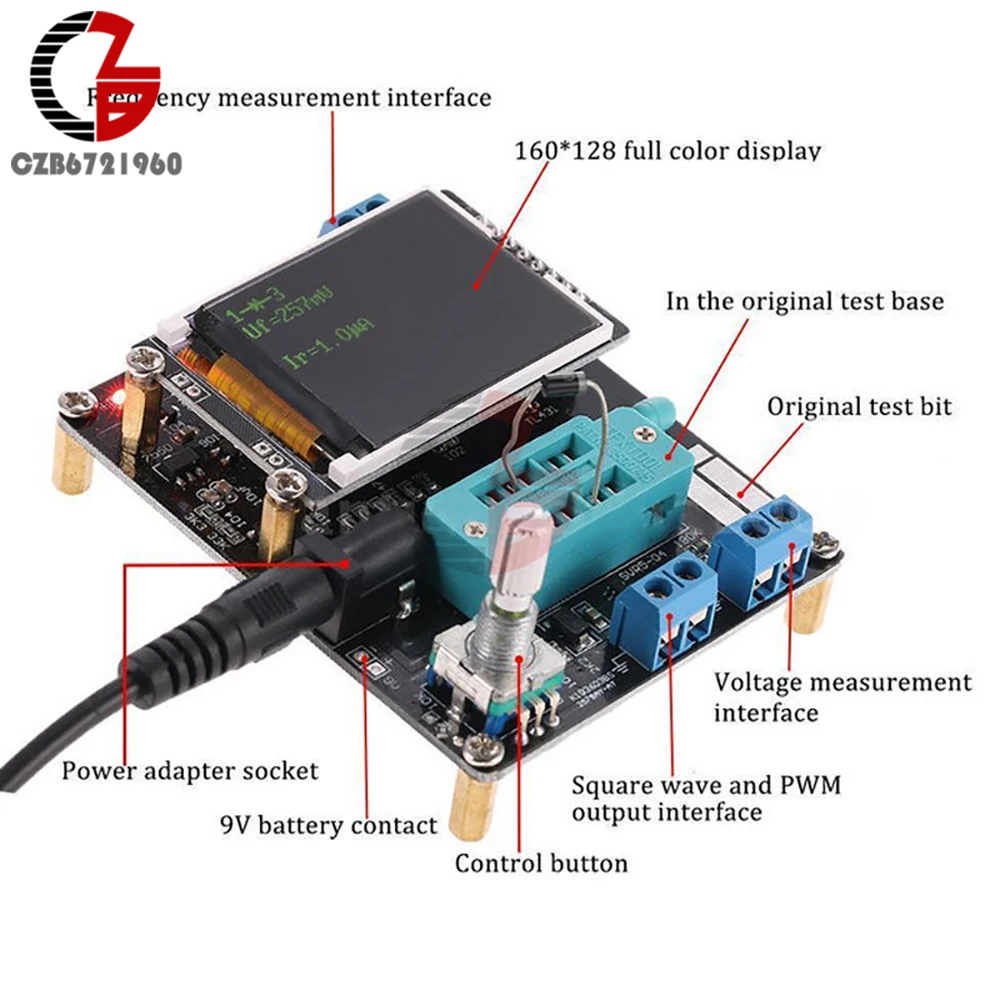

①Кнопка управления② Прямоугольная волна и PWM выход③ Интерфейс измерения напряжения④Оригинальный тестовый бит⑤ В оригинальной тестовой базе⑥ Полноцветный дисплей 160 × 128⑦Интерфейс измерения частоты⑧Розетка адаптера питания⑨ Контакт батареи 9 в 9 вВстроенный индикатор работыСравнение функций версииОсобенности | Английский язык | Русский |
Выключить | Да | |
Транзистор | Да | |
F-генератор | Да | |
10-битный ШИМ | Да | |
| Да | |
C + ESR @ TP1:3 | Да | |
1-|-3 | Да | |
DS18B20 | Да | Нет |
C(uF)-коррекция | Да | |
Декодер ir_ | Да | Нет |
Кодировщик ir_ | Да | Нет |
DHT11 | Да | Нет |
Самопроверка | Да | |
Напряжение | Да | |
Фронтальный цвет | Да | Нет |
Задний цвет | Да | Нет |
Показать данные | Да | |
Испытательное устройствоТестер имеет 3 тестовые точки: TP1, TP2, TP3. Распределение этих трех тестовых точек в испытательном блоке осуществляется следующим образом:
Метод непрерывного измерения сопротивления непрерывно тестирует значения сопротивления и индуктивности, установленные на TP1 и TP3. Индуктивность измеряемого сопротивления составляет менее 2100 Ом, а диапазон измерения индуктивности-0,01 mH-20 ч. Нажмите и удерживайте кнопку тестирования для выхода.2,8 1-|-3Метод непрерывного измерения емкости непрерывно тестирует значение емкости, установленное на TP1 и TP3. Для конденсаторов малой емкости можно использовать только этот метод для измерения значения емкости. Измерьте эквивалентное последовательное сопротивление (ESR) конденсаторов размером более 90 НФ, а разрешение ESR-0,01 Ом. Конденсаторы выше 5000pF показывают скорость перепада напряжения после зарядки.2,9 DS18B20Russian версия не имеет этой функцииDS18B20-это датчик температуры, который использует связь с одной шиной для передачи данных. Имеет такую же упаковку (до-92) как Триод. На рисунке ниже показано распределение контактов DS18B20.
После входа в функцию тестирования DS18B20 во второй строке дисплея показана связь между тестовым разъемом и DS18B20, "1 = GND 2 = DQ 3 = VDD", это означает, что TP1 подключен к DS18B20 GND, TP2 подключен к DS18B20 DQ, и TP3 подключен к DS18B20 VDD. Тестер не может автоматически распознавать DS18B20, поэтому вам необходимо выполнить инструкции на второй строке для установкиУстановка DS18B20. Тестер может считывать результаты 12-значной температуры, измеренной DS18B20, и отображать соответствующую температуру в градусах Цельсия на третьей линии с разрешением 0,0625 °C.Блокнот для скрепления: содержимое 8 хранилищ в DS18B20, считанных тестером, плюс значение проверки КПР последнего байта. Всего 9 байт.Блокнот для когтей
Температура LSB | 0 |
Температура MSB | 1 |
Байт пользователя 1 | 2 |
TL/Пользовательский байт 2 | 3 |
Конфигурация | 4 |
Зарезервировано | 5 |
Зарезервировано | 6 |
Зарезервировано | 7 |
ЦПР | 8 |
Например, значение, считываемое один раз, является блокнотом для скрепок: EC014B467FFF0C102A, имеет следующие отношения:
Когтеточка стоимость байт
Температура LSB | ЕС | 0 |
Температура MSB | 01 | 1 |
Байт пользователя 1 | 4B | 2 |
TL/Пользовательский байт 2 | 46 | 3 |
Конфигурация | 7F | 4 |
Зарезервировано | FF | 5 |
Зарезервировано | 0C | 6 |
Зарезервировано | 10 | 7 |
ЦПР | 2а | 8 |
64-битная ПЗУ: уникальный во всем мире идентификатор устройства каждого DS18B20, считываемого тестером. Идентификатор имеет длину 64 бит. Разделен на 3 части.
8-битный семейный код | 28 |
Серийный номер 48 бит | 041636584DFF |
8-битный код КПР | A1 |
TP1 подключается к выходу инфракрасного приемника, TP2 подключается к GND, и TP3 подключается к VCC.Функция декодирования инфракрасного пульта дистанционного управления поддерживает два формата кодирования инфракрасного пульта дистанционного управления.Формат один
Указанные выше два формата примерно одинаковы, разница заключается в длине пилотного кода. Формат один-9 мс, а формат два-4,5 мс.Функция декодирования инфракрасного пульта дистанционного управления использует uPD6121 для указания формата один, а TC9012 для указания формата два.Инструкции:К функции декодирования инфракрасного пульта дистанционного управления можно получить доступ только из функционального меню. Перед входом в функцию декодирования инфракрасного пульта дистанционного управления на испытательной базе не должно быть компонентов и выходного терминала прямоугольной волны. Введите функцию декодирования инфракрасного пульта дистанционного управления, после того, как на дисплее появится строка «стоя...», установите интегрированный инфракрасный приемник в тестовое гнездо и заблокируйте его. Затем вы можете направить пульт дистанционного управления на инфракрасный приемник для запуска. Если вы можете идентифицировать код, используемый пультом дистанционного управления. На третьей строке будет отображаться строка символов ">>>>>>>>", что означает успешное декодирование, а на четвертой строке будет отображаться формат кодирования, используемый пультом дистанционного управления. В пятой строке показан первый байт кода пользователя (пользовательский code1), а в шестой строке-второй байт кода пользователя (пользовательский code2). В седьмой строке показан код данных (data) и код данных, обратный(~ Данные), последняя строка-встроенный дисплей 32 бит. Все значения функции инфракрасного декодирования выражены в шестнадцатеричном формате.Функция инфракрасного декодирования поддерживает только режим одной клавиши, а не непрерывный режим. При тестировании этой функции обнаруживается, что для тестирования используются несколько пультов дистанционного управления для телевизора TC9012, маленький пульт дистанционного управления Mp3 uPD6121, и пульт дистанционного управления кондиционером невозможно распознать:-(). Из-за условий больше нельзя проводить тесты.Чтобы выйти из этой функции, сначала снимите принимающую головку на испытательное место, а затем нажмите и удерживайте переключатель поворотного энкодера для выхода.2,11 ir_кодировщикРусская версия не имеет этой функцииФункция кодирования инфракрасного пульта дистанционного управления, для этой функции требуется инфракрасный светоизлучающий диод. Тестер может управлять инфракрасным светильник излучающим диодом для реализации функции инфракрасного пульта дистанционного управления. Поскольку тестер может обеспечить ток вождения не более 6 мА, дистанцию управления нельзя сравнить с обычным инфракрасным пультом дистанционного управления. В чехле, направленном на инфракрасный приемник, он находится в пределах 2 метров.Код инфракрасного пульта ДУ поддерживает два формата, которые совпадают с описанным выше форматом декодирования инфракрасного пульта дистанционного управления. Также Используйте uPD6121 для формата 1 и TC9012 для формата 2.ИнструкцииК функции кодирования инфракрасного пульта дистанционного управления можно получить доступ только из функционального меню. Перед входом в функцию кодирования инфракрасного пульта дистанционного управления на тестовой базе и выходном клемме прямоугольной волны не могут быть компоненты. После входа в функцию кодирования инфракрасного пульта дистанционного управления Подключите инфракрасный светоизлучающий диод к выходному клемму прямоугольной волны. Отрицательный электрод инфракрасного светоизлучающего диода подключается к земле, а положительный электрод подключается к выходу. Провода могут использоваться для удлинения положительных и отрицательных электродов инфракрасного светильник излучающего диода для облегчения работы. Длинная ножка инфракрассветодиодный да является положительной, а короткая ножка-отрицательной.Самая левая Колонка дисплея представляет собой символ ">", указывающий установленный в данный момент параметр. Коротко нажмите кнопку «Тест», чтобы переключиться между каждым элементом настройки «>». Во второй строке "протокол" задается используемый формат кодирования. Поверните тестовую кнопку влево и вправо для переключения между «uPD6121» и «TC9012».Третья и четвертая строки "Пользовательский code1" и "Пользовательский code2" задают первый и второй байты пользовательского кода, кнопку теста для левшей можно уменьшить на 1 единицу, И кнопку теста для правшей можно увеличить на 1 единицу.Пятая Строка задает код данных (данные), кнопка теста для левшей может быть уменьшена на 1 единицу, а кнопка теста для правой руки-на 1 единицу. Инверсный код данных рассчитывается автоматически по коду данных и не может быть настроен вручную.При установке значения пользовательского кода и кода данных, помимо вращения кнопки теста влево и вправо для изменения его значения в единицах 1, его также можно увеличить в единицах 0x10. Метод работы заключается в том, чтобы нажать и удерживать кнопку тестирования, но длительное время не может быть слишком долгим. Если он слишком длинный, он выйдет из этой функции. Сначала непросто убедиться в этом градусе. Шестая линейка-контроль выбросов "испускают:". При перемещении знака «>» на эту линию поверните кнопку тестирования влево и вправо, чтобы излучать инфракрасные лучи в соответствии с вышеуказанным набором данных. При повороте тестового переключателя вы можете увидеть быстро мигающий символ "->". Указывает, что данные были переданы один раз.Пример операции:Чтобы использовать функцию инфракрасного кодирования для управления электрическим прибором, сначала необходимо знать формат кодирования пульта дистанционного управления, управляющего электрическим прибором. Таким образом, первым шагом является использование функции инфракрасного декодирования для считывания кодового значения кнопки на пульте дистанционного управления.Например, если телевизор является ЖК-телевизором Samsung, нажмите кнопку уменьшения громкости на пульте дистанционного управления, значение декодирования составляетTC9012 пользовательский code1 = 07 пользовательский code2 = 07Данные = 0B ~ данные = F4Все 32 бит = F40B0707Запись вышеуказанных данных, а затем функция инфракрасного кодирования, соответственно, установка протокола: TC9012 пользовательский code1 = 07 пользовательский code2 = 07Данные = 0B ~ данные = F4Затем переместите символ ">", чтобы выделить:> Излучение:Инфракрасный светильник излучающий диод, подключенный к выходной клемме прямоугольной волны транзисторного тестера, выровнен в соответствии с положением инфракрасного приемника телевизора, а Тестовая кнопка поворачивается для запуска передачи, И телевизором можно управлять для уменьшения громкости.Чтобы выйти из этой функции, сначала удалите инфракрасный светодиод, подключенный к тестеру, а затем нажмите и удерживайте кнопку теста, чтобы выйтиПримечание: тестер транзисторов поддерживает только два формата кодирования, TC9012 и uPD6121. Все значения выражены в шестнадцатеричном2,12 DHT11Russian версия не имеет этой функцииDHT11 является датчиком температуры и влажности, помимо измерения температуры, он также может измерять влажность. Распределение контактов показано на рисунке ниже.
После входа в функцию тестирования DHT11 во второй строке дисплея показана связь между тестовым разъемом и DHT11, "1 = GND 2 = DQ 3 = VDD", указывая, что TP1 подключен к GND DHT11, TP2 подключен к данным DHT11, TP3 подключен к VCC DHT11. Контактный разъем N/A можно подключить к TP1 вместе с контактным разъемом GND, или его можно оставить плавающим. После успешного проведения испытания «температура» представляет значение температуры, а «ГУМИ»-значение влажности. Все отображаются десятичными знаками.Чтобы выйти из функции, нажмите и удерживайте кнопку test2,13 самопроверкаПолнофункциональная функция калибровки.2.14 напряжениеИзмерение напряжения постоянного тока, возможно Измерение до 50 В. Напряжение, которое необходимо измерять, следует вводить из интерфейса "Измерение напряжения" (не вводите измеряемое напряжение с других интерфейсов, таких как интерфейс "выход частоты", что повредит микроконтроллер). Чтобы выйти из этой функции, быстро поверните энкодер влево и вправо.Версия 2,16 FrontColorRussian не имеет этой функцииЗадайте цвет переднего плана, то есть цвет персонажа. Поверните кнопку тестирования влево или вправо, чтобы изменить соответствующее значение цветового компонента. Коротко нажмите кнопку тестирования, чтобы выбрать три основных цвета: красный, зеленый и синий для изменения. 16-битный цветовой код использует RGB (565). Формат соответствует максимальному значению 31 для красного, 63 для зеленого и 31 для синего. После установки нажмите и удерживайте кнопку тестирования, чтобы сохранить и выйти. Будьте осторожны, не устанавливайте передний план и цвета фона на один цвет, иначе ничего не будет видно. Если это произойдет, выключите и выполните быструю калибровку. Способ введения быстрой калибровки описан выше, и цвет экрана станет черно-белым. Измените цвет экрана сразу после завершения быстрой калибровки.Версия 2,17 BackColorRussian не имеет этой функцииМетод такой же, как и Настройка цвета переднего плана, но это для изменения цвета фона.2,18 показать данныеОтображение внутренних данных тестера, из которых можно наблюдать за функцией тестирования тестера.
Набор сделай сам
