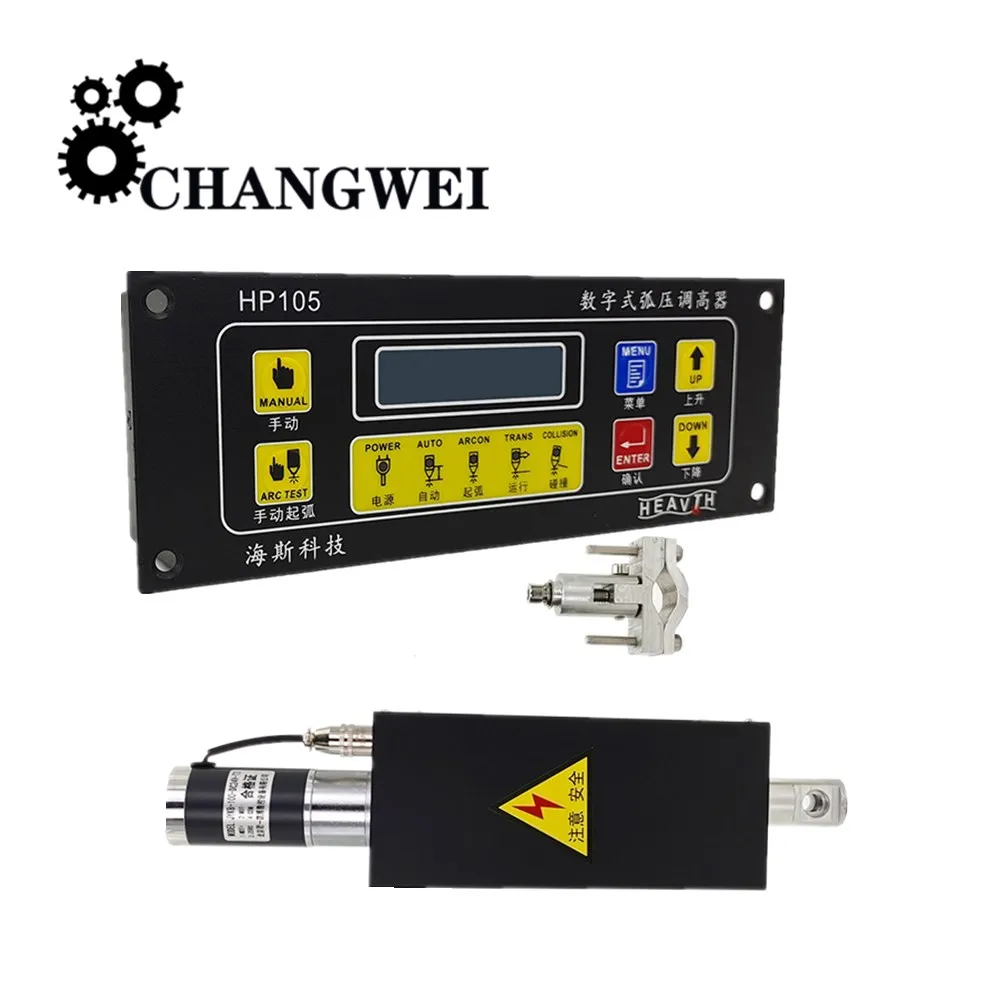

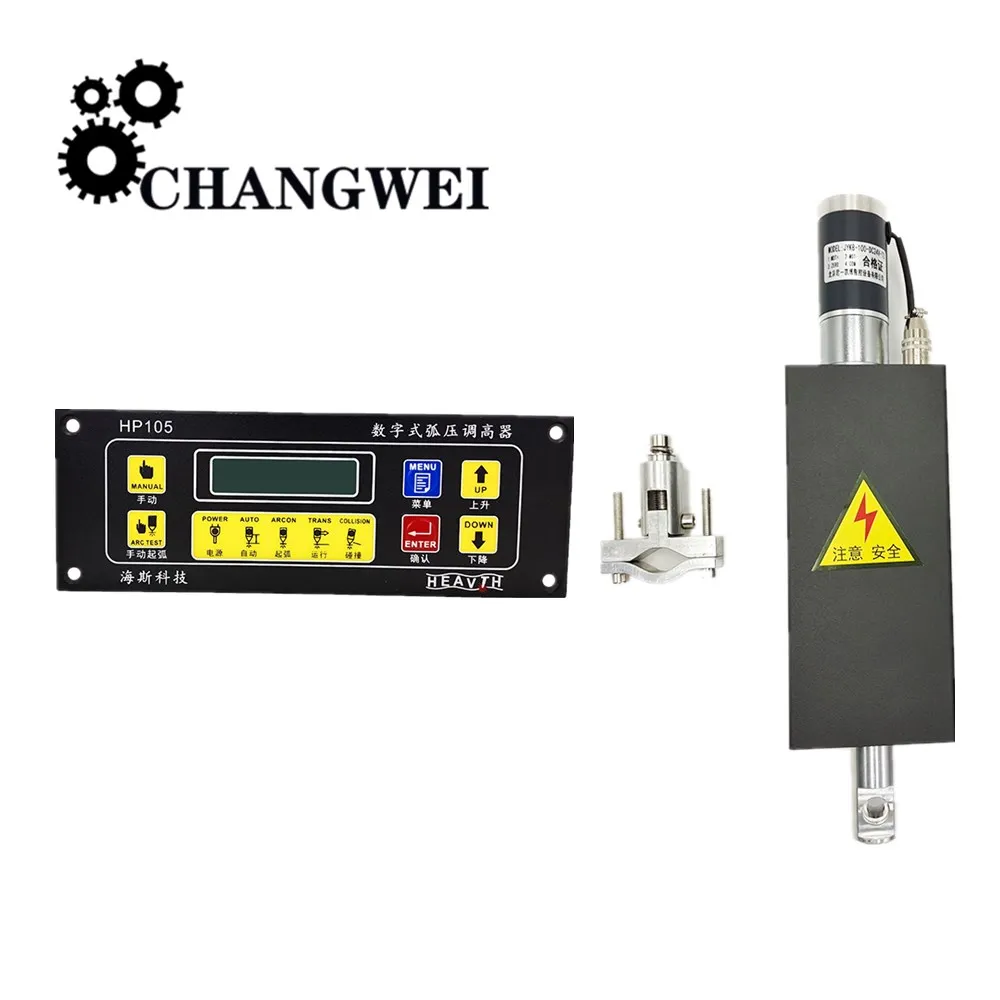

Комплект плазменных резаков с ЧПУ HP105 контроллер высоты + цифровой дисплей JYKB-100 24

Комплект плазменных резаков с ЧПУ HP105 контроллер высоты + цифровой дисплей JYKB-100 24

Примечание: подъемник подходит только для станков плазменной резки

Упаковка товара

1 x регулятор высоты 105
1 х подъемный корпус
1 x аксессуары для подъемного тела

HP105 плазменный регулятор высоты напряжения дуги оснащен плазмой постоянного тока. Во время резки ток всегда равен заданному току. И напряжение режущей дуги будет изменено с фиксированной скоростью, являющейся высотой фонарь.

-Когда расстояние увеличивается, напряжение дуги увеличивается; Наоборот, напряжение дуги уменьшается. HP105 плазменный регулятор высоты дуги проверит изменение напряжения, затем контролирует расстояние между режущей горелкой и материалом через подъемный двигатель. Так что Напряжение дуги фиксировано, то же самое-высота режуфонарь. Как правило, в инструкции будут перечислены все параметры резки для некоторых типов плазмы.

-Пользователь может обратиться к этим параметрам. Отрегулируйте напряжение в регуляторе высоты напряжения дуги, чтобы соответствовать выбранному току. Высота фонарь будет поддерживать постоянную скорость. На самом деле, пользователь должен установить напряжение дуги в соответствии с высотой режуфонарь. В режиме автоматизации, напряжение дуги выше, затем высота режуфонарь выше

Предпочтительным продуктом является подъемное устройство для режущего оборудования. Наша компания использует Замедленный двигатель постоянного тока для управления подъемным корпусом, чтобы управлять режуфонарь лкой вверх и вниз. Среди них ключевые детали, влияющие на точность резки всей машины, поддерживают функцию позиционирования плазменной резки с ЧПУ. Внутренняя подъемная передача лифта имеет Т-образный винт из нержавеющей стали 304, а на обоих концах используются оптические валы и линейные Слайдеры для обеспечения стабильной и надежной вертикальной работы в вертикальном направлении. Простое описание: используется для механизма восходящей и нисходящей передачи плазменной резки; В целом алюминиевый материал уточняется обрабатывающим центром с очень высокой точностью. Позиционирующий выключатель и концевой выключатель используют тайваньский оригинал

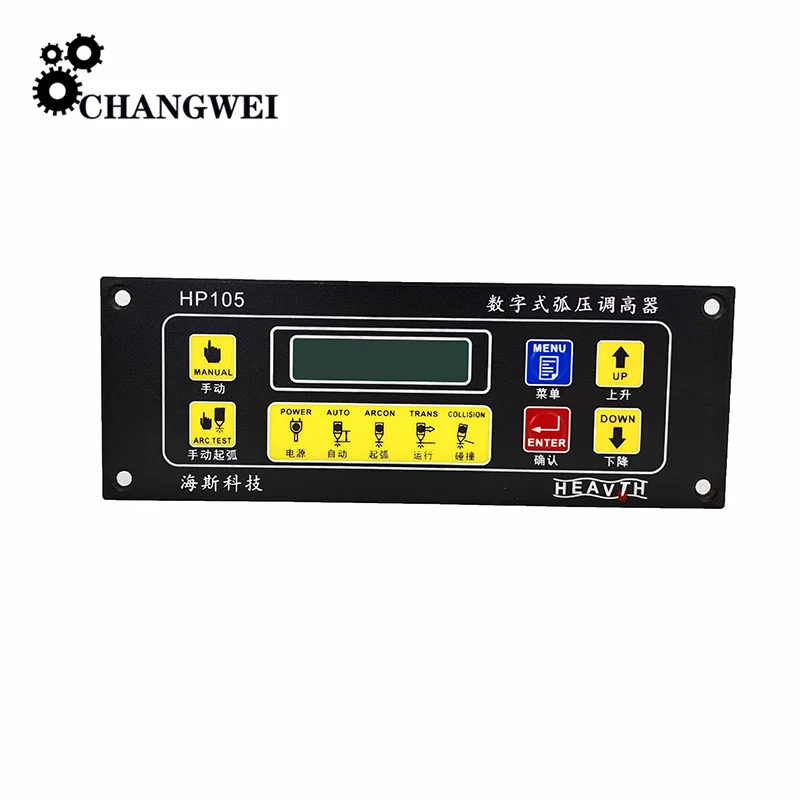

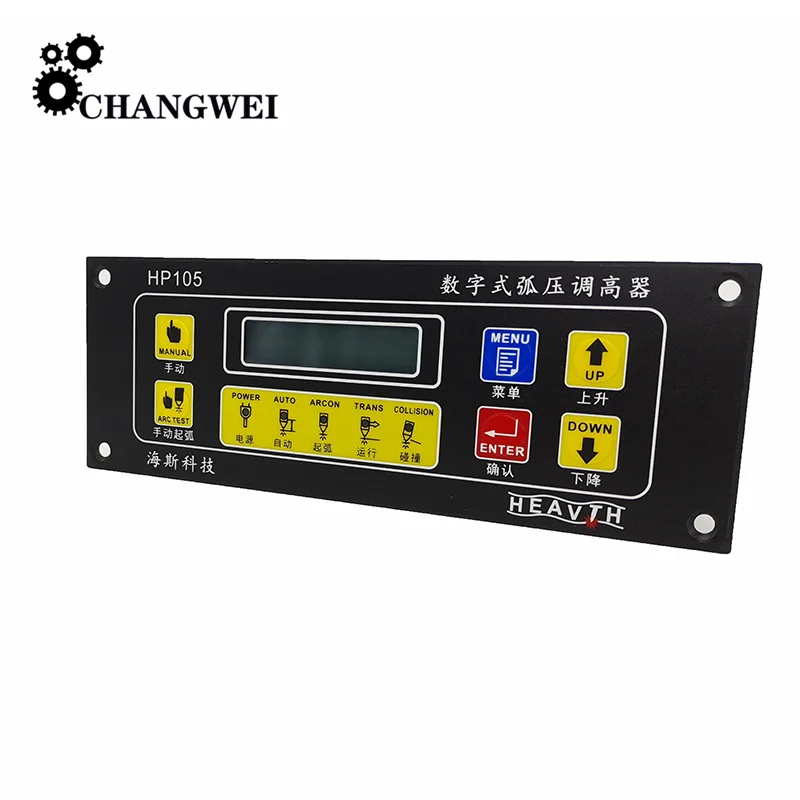

HP105 Описание:

Спецификация:

Рабочее напряжение: DC24 ± 10%,50 Гц/60 Гц, подготовьте Изолированное питание, не делитесь с другими, такими как электронный клапан. Особенно обратите внимание на 24 В постоянного тока
Подъемный двигатель: двигатель постоянного тока 24 В постоянного тока
Режим привода: ШИМ
Выходной ток: 1A-4A.
Рабочая температура: регулятор высоты-10 ∽ 60 ℃
Стиль IHS: проверка переключателя IHS (подходит для всех плазм
Как над водой, так и под водой резки), плазменный экран
Протектор IHS (подходит для прикосновения к воде
Ведущая дуга плазма напряжения)
L передача хода: Альтернативная передача дуги и передача прокола
L разделенное соотношение напряжения: 100:1
Точность l: ± 1 в ∽ ± 5 В, регулируемая
L Внешний размер: Длина X Ширина X Высота:
225 мм x 50 мм x 80 мм
Вес: 0,8 кг
Класс защиты: IP64 для предотвращения попадания пыли.
Монтажный разъем: 2-контактный, 4-контактный, 5-контактный, DB-9 ядро
Место установки: Беречь от нагрева, хорошее место для конвекции воздуха.

ЖК-дисплей: отображение рабочего состояния и параметров.

Руководство: увеличение выбора автоматического/ручного режима, чередование работы.

Тест дуги: нажмите в режиме ожидания, перейдите в тестовый режим. При тесте дуги нажмите, чтобы вернуться в режим ожидания.

Меню: в режиме ожидания нажмите режим, чтобы войти в режим настройки параметров.

Когда Настройка параметра нажмите, чтобы вернуться в режим ожидания.

Подтверждение: режим настройки параметров, убедитесь, что установленные параметры.

Подъем/падение: в режиме ожидания, ручной подъемный фонарь. При установке параметров, значения параметров вычитания.

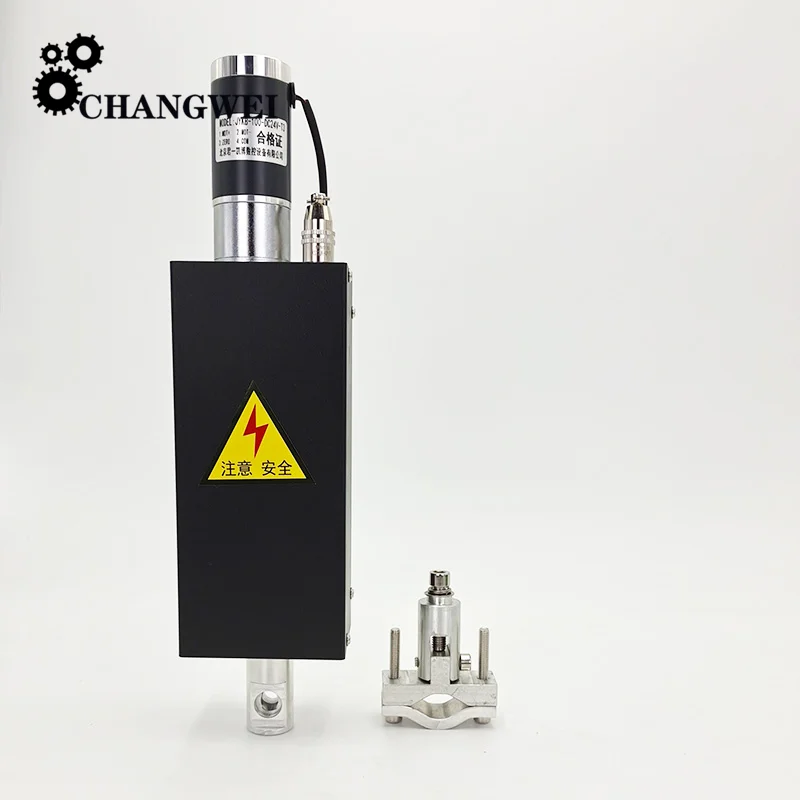

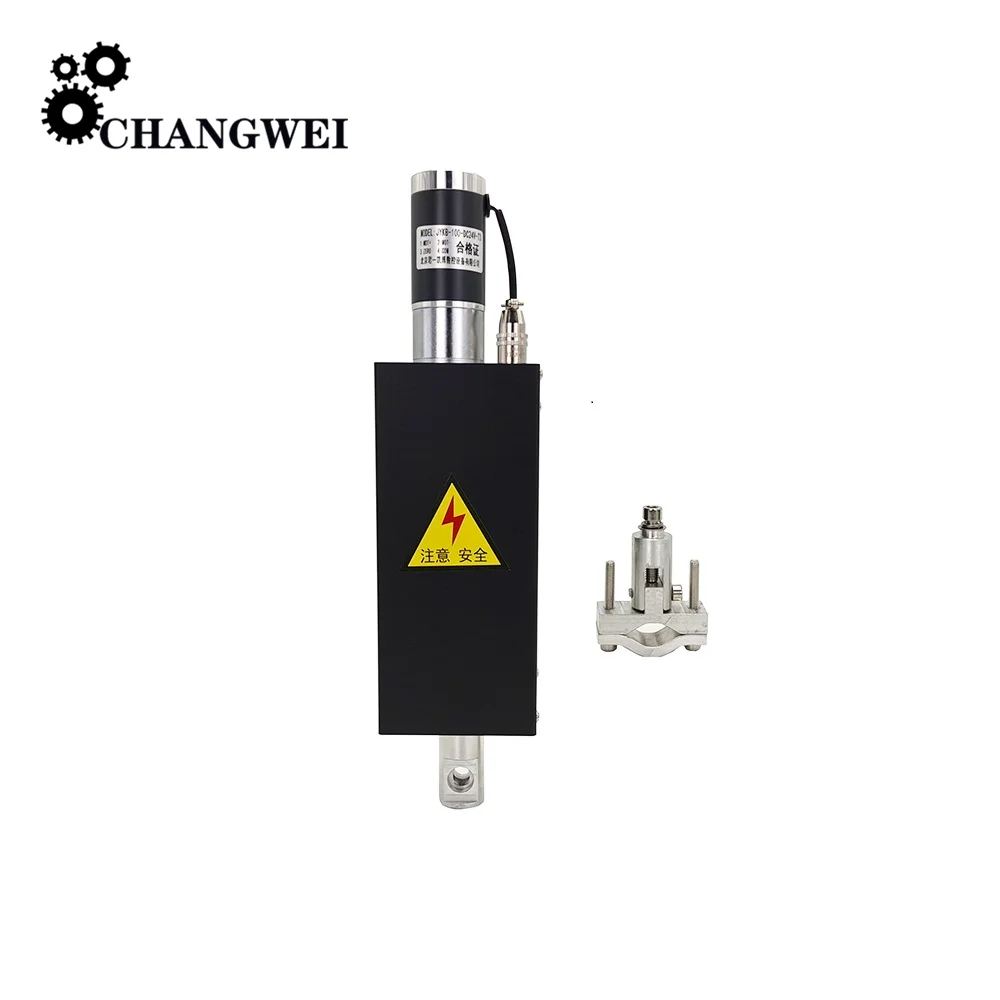

Описание подъемника JYKB-100-DC24V-T3:

1. Этот плазменный режущий станок Z-axis подъемник для горелки управляется мотором постоянного тока для подъема горелки вверх и вниз
2. Самая важная часть устройства, которая обеспечивает точность резки машины и поддерживает функцию позиционирования плазменной дуги, оснащена бесконтактными переключателями NPN
3. Эта часть механического механизма подъемника изготовлена из Тайваньского шарикового винта TBI, стандартного линейного вала (SFC) и линейного слайдера на концах; Держатель изготовлен из подшипниковой стали и крепится линейными слайдерами, что обеспечивает стабильность и вертикальность подъемника
4. Удобно устанавливать, работать просто, повышая эффективность работы

Определение пробки воздушного управления:
1 фут-D +; (положительный двигатель)
2 фута-D -; (отрицательный двигатель)
3 фута-ноль; (позиционирование нормально открытого выхода)
4 фута-COM; (позиционирование нормально открытого выхода)
Примечание: встроенный предел (обратный диод)

Параметры:
1. Винт из нержавеющей стали T-304
2. Включает зажим (Фонарь 12 мм-38 мм)
3. Поднимите внутрь плазменной дуги
4. Алюминиевый корпус, толщина верхнего и нижнего алюминиевого листа 8 мм, образуя центр обработки
5. Четырехъядерный штекер
6. Цвет: черный корпус распылителя
7. Рабочий ход: 100 мм
8. Рабочее напряжение: 24 В постоянного тока
9. Вес подшипника: 3 кг
10. Размеры: Длина 320 * Ш 80 * в 60
11. Размер монтажного отверстия Длина: Центральное расстояние между двумя отверстиями 40 мм
