MOFI-Ma7-Phono Amp (мм) DIY KIT Project

Краткое описание
MOFI-Ma7-Phono Amp (мм), он основан на основной цепи усилителя Marantz 7 phono.

-Основные технические характеристики
По сравнению с обычным воспроизведением Marantz 7, мы улучшили:

1 、 высокое Напряжение: двухступенчатый понижающий Регулятор Фильтра, два фильтром нижних частот (с угловой частотой 1,6 Гц и 16 Гц) Предотвращает мощность шум оказались в усилитель. Обеспечить более чистый источник питания (близко к батарее).

2. Высоковольтный источник питания использует MOSFET в качестве транзисторов, которые имеют ощущение звуковых характеристик трубки, но отклоняют выпрямление и регулирование шума.

3. Функция мягкого пуска высокого напряжения включает в себя, что займет около 5 секунд, чтобы достичь разработанного напряжения, защищающего трубку от любого удара напряжения.

4 、 нагреватель напряжения мягкого старта со особенность для вакуум-нагреватель включен, который займет около 5 секунд, чтобы добраться до предназначен напряжение (12,6 v) защита трубки из любому напряжению шок и продлевая срок службы.

5. Все-в-одном, одноточечное заземление, сопротивление заземлению близко к значению сопротивления 0,02 Ом, низкая noisedesign.

6. PCB небольшой с двухсторонним smt.

7. Треугольная труба уменьшает количество двухканальных общих трубок, дополнительно улучшает разделение и уменьшает Перекрестие.

8. Зеркальный HR-pin, пожалуйста, перемещайте трубку против часовой стрелки каждые три месяца, уменьшая намагниченность трубки, увеличивая срок службы трубки и экономя деньги.

9. Более экономичный план модификации звука.

Размер печатной платы: 153x153x1,6 мм 1oz Cu, HASL с свинцом.

Требования к питанию:

Напряжение нагревателя: AC13 ~ 15V, I ≥ 0,8a; Лучшее: 14VAC @ 1A

Высокий Вольт: AC220 ~ 260 В, I≥ 0.02A; Лучшее: 240VAC@0.05A

Конфигурация продукта

Набор DIY: содержит PCB и компоненты, необходимые на PCB, но не включает силовой трансформатор и электронную трубку.

Готовая плата: на основе хорошо протестированной платы в стандартном наборе версий, мы проверили напряжение всех ключевых точек и использовали генератор сигналов и осциллограф для двойной проверки аналогового сигнала. Мы не будем использовать эту доску для проверки прослушивания.

Все готовые печатные платы тщательно выпаиваются вручную и полностью тестируются, поэтому цена выше и ниже. Покупателям, чувствительным к цене, но с возможностью самостоятельной сборки рекомендуется выбрать комплект.

Схема и ключевые точки отладки

PCB поставляется с компонентными параметрами для легкой установки.

Мы ссылаемся только на схему части усиления цепи. Если вам нужен полный параметр цепи, пожалуйста, прочитайте значение компонента с PCB самостоятельно; Мы не предоставляем дополнительно.

Пожалуйста, держите тестовое напряжение достаточно близко к нему, +-20% также допускается.

DIY KIT инструкции

Так как отверстия PCB покрыты, вам нужно только припаять детали снизу платы. Не просверливайте и не увеличивайте отверстия, потому что это повредит сквозное покрытие.

Очистите обе стороны чистой печатной платы бумажным полотенцем и изопропиловым спиртом или электронным Флюсом, затем припайте компоненты к доске, начиная с самых низких профильных деталей. Это означает резисторы и Диод Зенера. Затем припайте небольшие конденсаторы, небольшие Транзисторы, а затем большие конденсаторы.

Убедитесь, что правильная часть входит в каждую позицию на печатной плате. Измерьте каждый резистор с помощью мультиметра, чтобы убедиться, что это правильное значение.

Обратите внимание на полярность электролитических конденсаторов, диодов, транзисторов, а также ориентацию.

Очистите остатки потока припоя от доски с помощью изопропилового спирта (или электронного флюса) и кисти.

Осмотрите все припоя тщательно, используя увеличительное стекло, чтобы убедиться, что нет паяных мостов или холодных припоя. Используйте мультиметр в шкале Ом для проверки коротких замыканий.

Поскольку каждая Монтажная вкладка LT1085/LM317T's подключена к pin2, она будет выдерживать напряжение в режиме реального времени и не должна быть короткой к шасси, земле или другим частям цепи.

K2700 подвержен повреждению электростатического разряда, когда вы их обрабатываете, Поэтому держите их контакты подключены к антистатической пены во время работы с ними, пока вы не будете готовы припаять их к доске. Установите радиаторы предварительно установленные с помощью K2700 в сторону на данный момент.

Список деталей

Фото

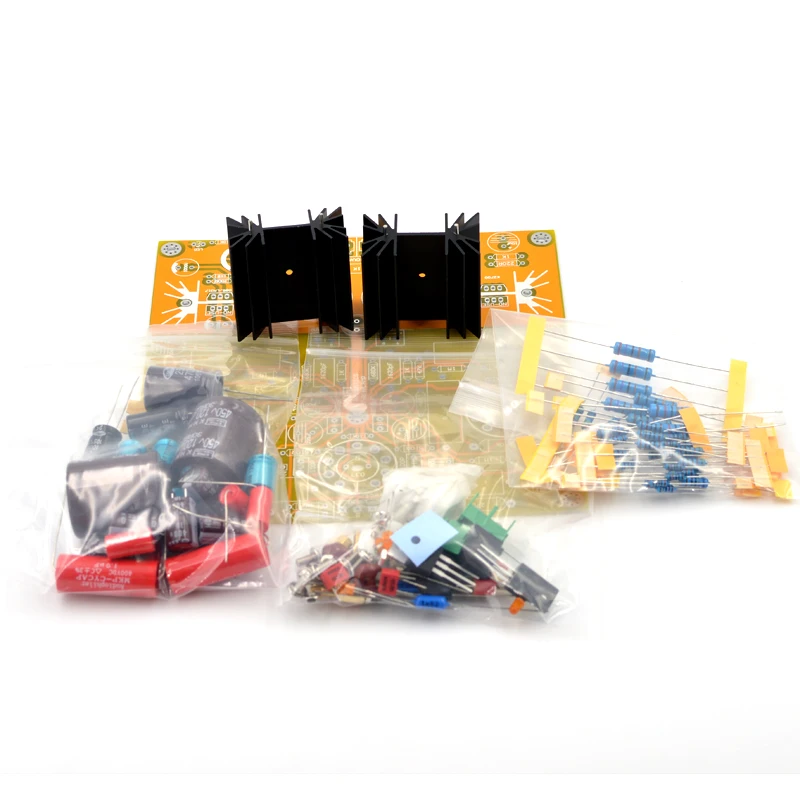

Набор для творчества

Фото

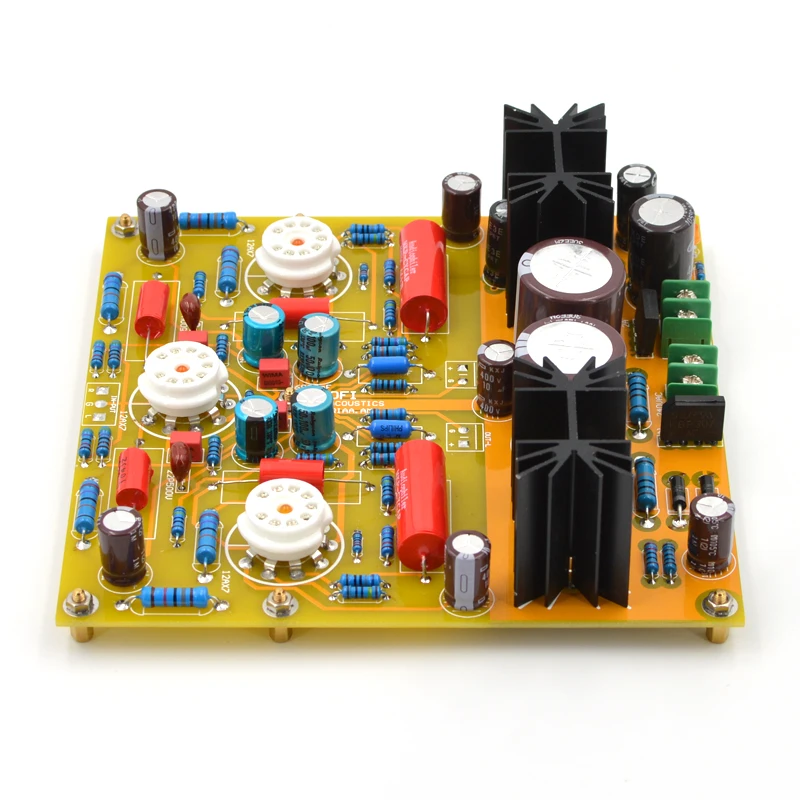

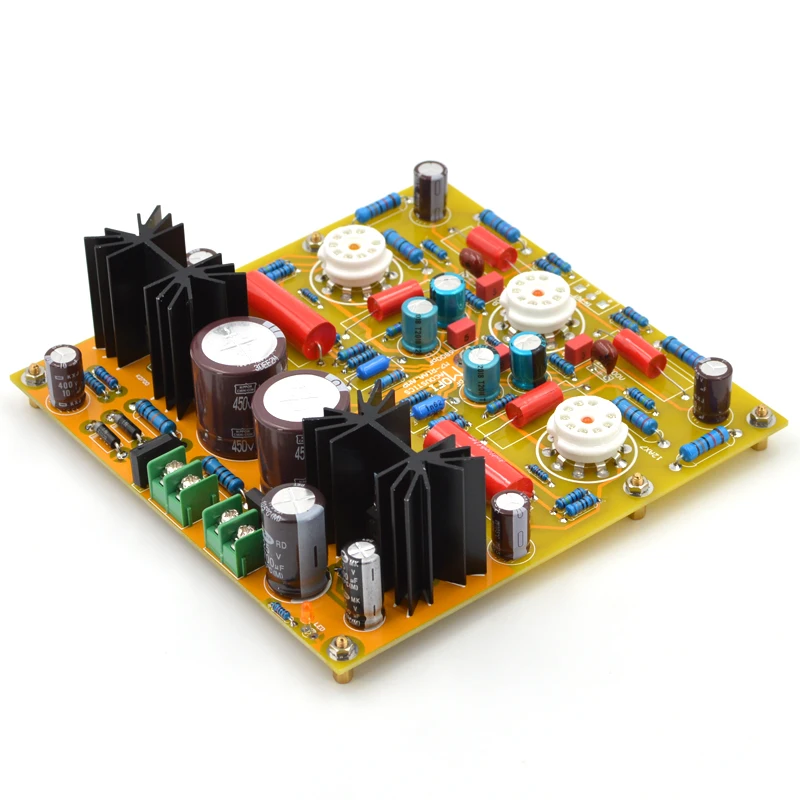

Готовая доска
