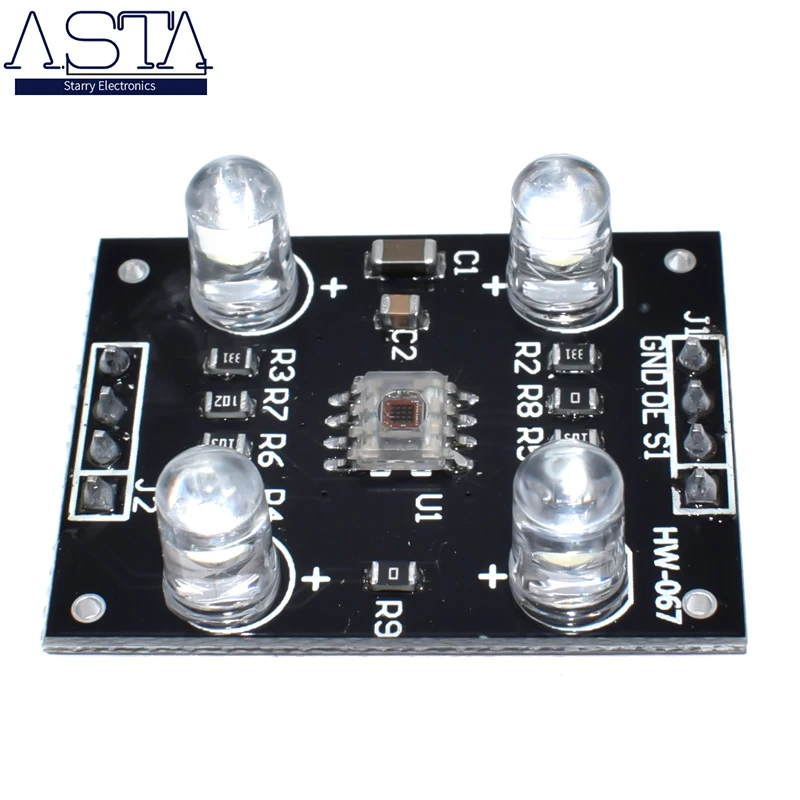

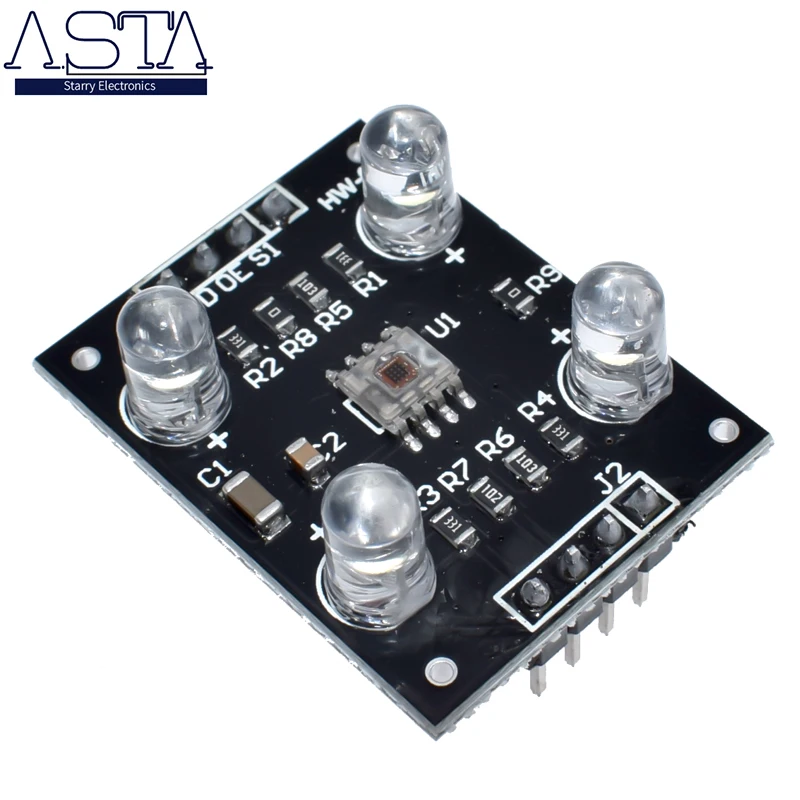

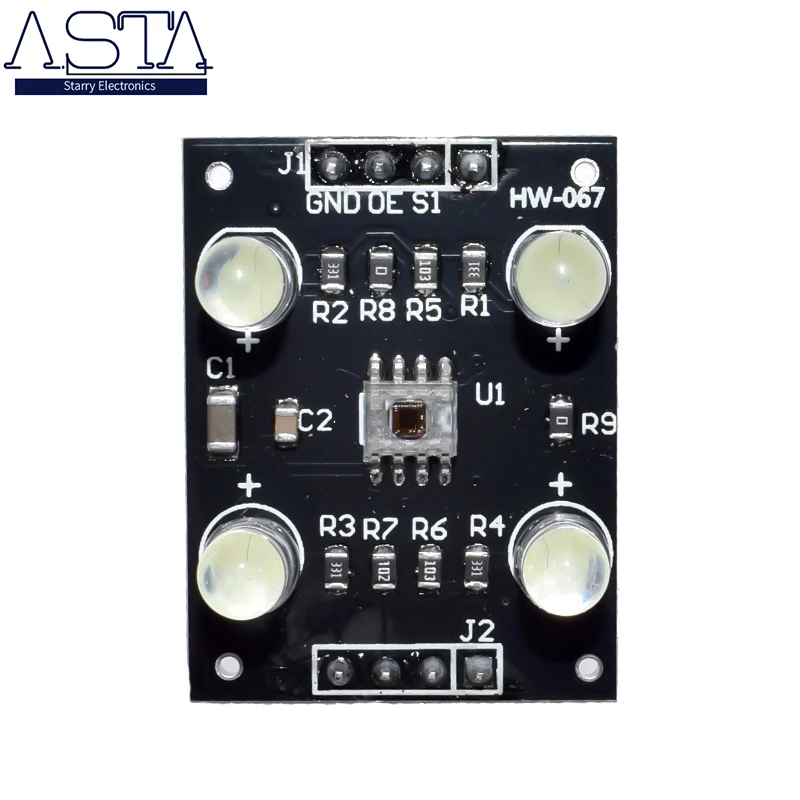

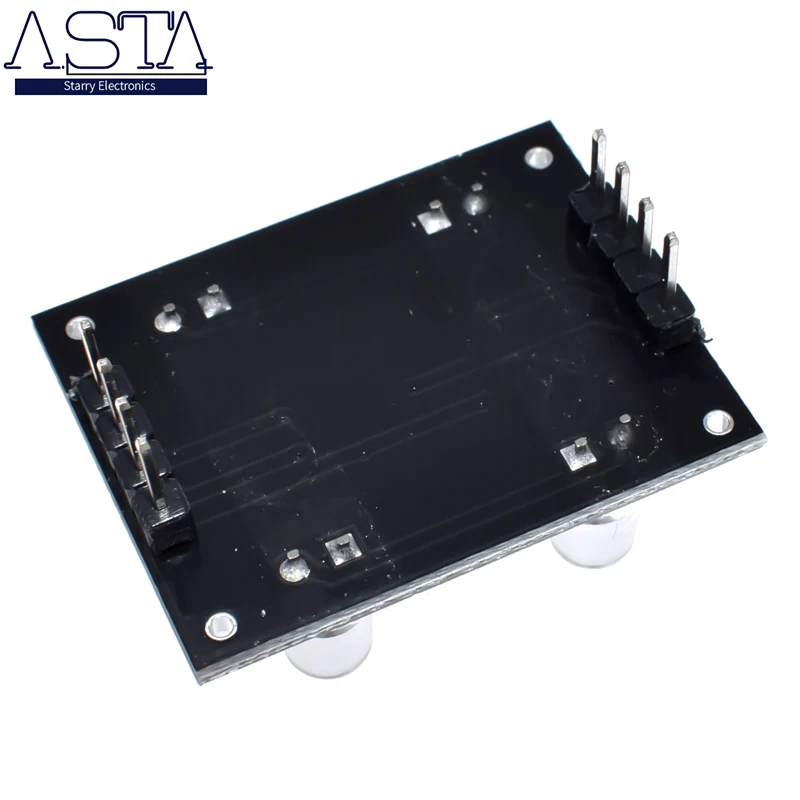

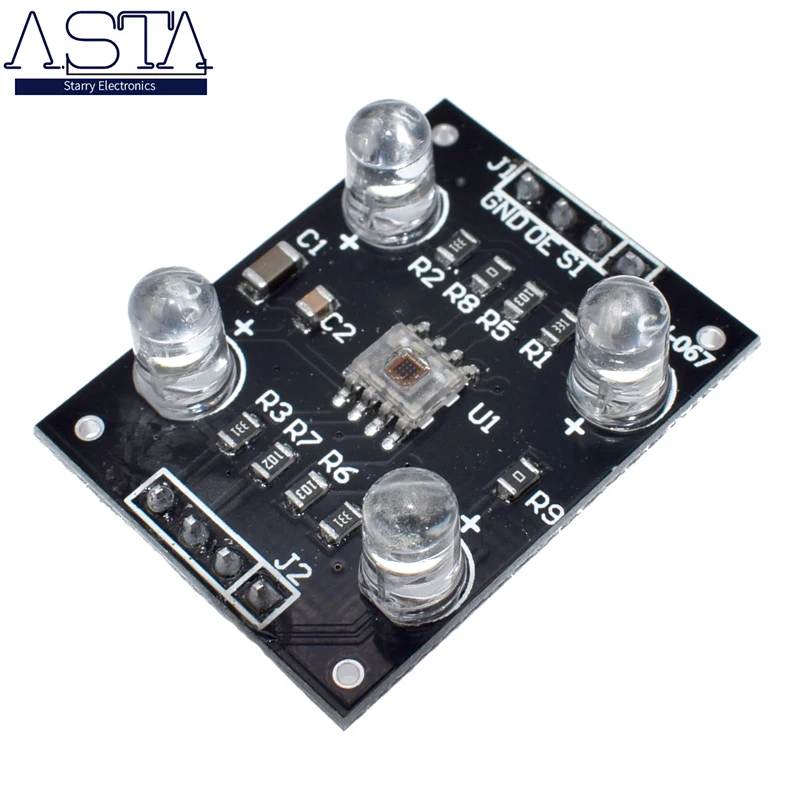

Датчик цвета TCS230 TCS3200 модуль датчика распознавания цветов вход 3-5 в постоянного

Датчик цвета TCS230 TCS3200 модуль датчика распознавания цветов вход 3-5 в постоянного

Принцип цветового датчика:

TCS230 8-pin SOIC поверхностного монтажа посылка, на один чип имеет 64 фотодиодов. Эти диоды делятся на четыре типа. 16 фотодиодов с красным фильтром; 16 фотодиодов с зеленым фильтром; 16 фотодиодов с синим фильтром; Остальные 16 без какого-либо фильтра могут пройти всю оптическую информацию. Фотодиодный чип в шахматном порядке, возможно, что минимизирует неравномерность падающего излучения, тем самым увеличивая точность распознавания цвета; С другой стороны, один и тот же цвет фотодиода 16 соединен параллельно, равномерно распределен в массиве диодов, вы можете устранить цвет ошибки в положении. Работает двумя программируемыми контактами для динамического выбора нужного фильтра. Типичный выходной Частотный диапазон датчика от 2 Гц ~ 500 кГц, пользователи также могут выбрать два программируемых контакта до 100%, 20% или 2% коэффициента выходной шкалы или режима отключения питания. Коэффициент выходной шкалы, так что выход датчика может быть адаптирован к различным диапазонам измерения и увеличивает его способность адаптироваться. Например, при использовании низкоскоростного счетчика частоты вы можете выбрать небольшое значение масштабирования, которое соответствует выходной частоте TCS230 и счетчику.

• Краткое описание:1. Импортные чипы TCS3200 печатная плата с золотым покрытием2.TCS3200 является TCS230 обновленной версии, тем лучше3. Источник питания 3-5 В4. Анти-светильник5. Белый светодиодный, может контролировать включение и выключение.6. Может обнаруживать несветовой цвет объекта7. Размеры печатной платы: (Д) 33 мм * (Ш) 25 ммСписок доставки:Как показано модуль цветного датчика * 1Простая процедура тестирования:# Включая <reg52.h># Define uchar unsigned char# Define uint unsigned intРабочий цикл/S0, S1 для установки выхода; sbit S0 = P1 ^ 0Sbit S1 = P1 ^ 1;Sbit S2 = P1 ^ 3; /S2, S3 установлен, чтобы рассмотреть шаблон светильникSbit S3 = P1 ^ 4;Sbit OE = P1 ^ 2; /включитьVoid RS232_init (){TMOD = 0X20; /таймер 1 в режиме 1SCON = 0x50;PCON = 0X80; /TH1 = TL1 = 0XFF; /22,1184 м кристалл, скорость передачи данных устанавливается на 115200TR1 = 1;TI = 0;RI = 0;}Void send_char (uchar a) /Отправка данных{SBUF = a;В то время как (TI = 0);TI = 0;}Uchar get_char () /получение данных{В то время как (RI = 0);RI = 0;Возврат SBUF;}Uint color_display (uchar m){Uint time, a;A = m;TMOD = 0x61; /счетчик 1, таймер 0 работает в 16-битный режимTH0 = TL0 = 0; /начать отсчет от нуля, времяTH1 = TL1 = 0;S0 = 1;S1 = 1;S2 = m & 0x01;S3 = m & 0x02;OE = 0;TR0 = TR1 = 1;В то время как (TL1 <250);TR1 = TR0 = 0;OE = 1;Время = TH0 * 256 + TL0;Возврат (время);}Void main (){Uint temp;RS232_init ();OE = 1;В то время как (1){Temp = color_display (get_char ();RS232_init ();Send_char (temp / 1000);Send_char (температура % 1000/100);Send_char (температура % 100/10);Send_char (температура % 10);}}

  Через последовательный порт для выбора типа цветных каналов, а затем из-за различных цветов, соответствующих разному времени (значение подсчета одного и того же), для определения разных цветов.
