Система обнаружения слепых зон для Mercedes-Benz m-Class 2012 зеркало заднего вида BSA BSM BSD |

Система обнаружения слепых зон для Mercedes-Benz m-Class 2012 зеркало заднего вида BSA BSM BSD |

Инструкции по использованию:

При обнаружении движущегося транспортного средства или людей рядом, соответствующий светодиодный предупреждающий светильник будет мигать до тревоги.

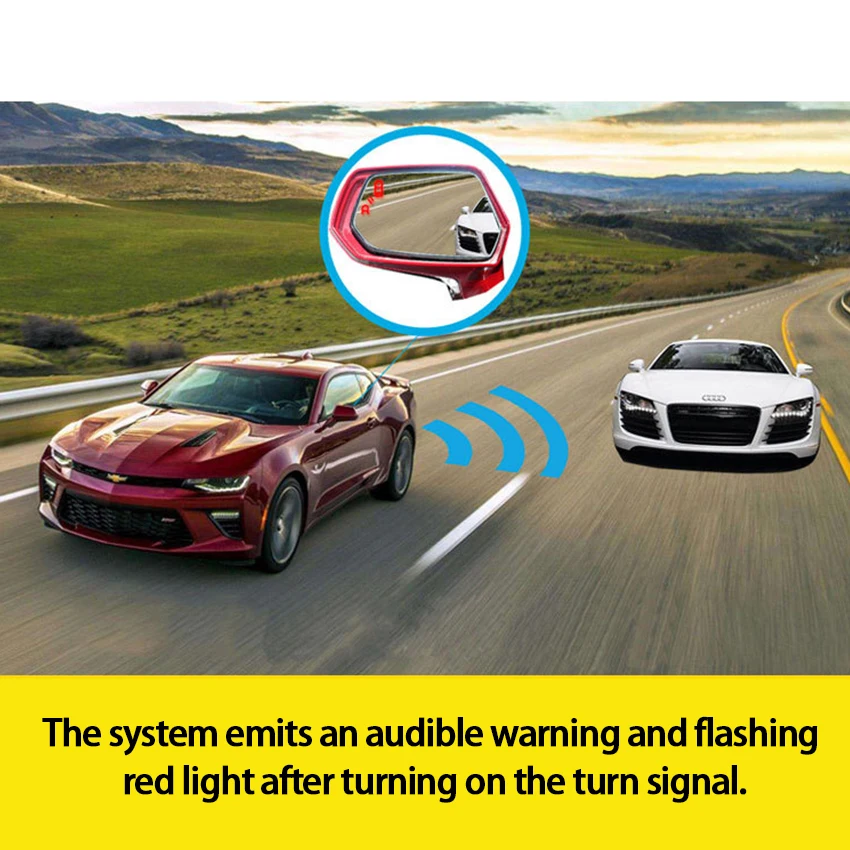

Когда светильник тревоги включен, если драйвер включил соответствующий светильник поворота, светодиодный светильник тревоги мигает, и звуковой сигнал звукового сигнала.

Параметры системы

Частота датчика 24 ГГц

Точность обнаружения 0,25 см

Максимальная дальность обнаружения пешеходов: 0,3 м-10 м

Мотоцикл: 0,3 м-10 м

Грузовик: 0,3 м-20 м

Сигнализация диапазон измерения 0,3-20 метров

Система эффективная машина> 98%

Пешеходный> 95%

Режим будильника 1: всегда включен светодиодный индикатор

2: светодиодный фонарик + зуммер

Водонепроницаемость IP67

Рабочий ток 200 мА

Рабочее напряжение: 9-16V

Рабочая температура-30 ℃ + 80 ℃

Температура хранения-40 ℃ + 85 ℃

Угол обнаружения горизонтальный 54 ° X вертикальный 28 °

Введение в усечение

После установки этой системы, когда транспортное средство начато, микроволновые датчики с обеих сторон задней части будут отправлять сигнал микроволнового звучания назад. При приближении транспортного средства в слепой зоне система обрабатывает отраженный сигнал. Когда он подтверждает, что приближается объект, он оповещает водителя, выдавая соответствующие сигналы на звук и светильник.
1. В тех случаях, когда транспортное средство совсем немного времени, и с соответствующими стороной светодиодный свет будет гореть для быстрой настройки задней части автомобиля рядом.
2. Когда светодиодный индикатор горит, если драйвер включит соответствующий сигнал поворота, светодиодный индикатор начнет мигать, и звуковой сигнал покажет, что поворот в это время рискованно.
3. После остановки транспортного средства система задерживается на 30 С. В тех случаях, когда есть электрических велосипедов, автомобилей, мотоциклов, пешеходов, двухколесных транспортных средств и другие транспортные средства, расположенные рядом с транспортным средством, система будет светильник и существует риск открытия двери. Пожалуйста, подтвердите безопасность перед открытием дверей.

Проводка

Желтая линия соединена с общей батареей, батареей B +
Красная линия затем ACC +
Заземление черной линии-
Поворотные огни подключаются к положительной части соответствующей лампы
Другой Удлинительный провод непосредственно отмечен в соответствии с отметкой

Требования к установке

Сигнальная передающая поверхность датчика может проникать только в пластиковый корпус бампера и не проникать в металл.
На датчик может влиять Флуоресцентный светильник
Датчик должен быть прочно закреплен с помощью кронштейна или 3 м клей без тряски.
Сенсорные клеммы расположены вертикально вниз и параллельно наружу 25 °

Особенности и варианты применения

1. Дождливая погода, ветровые стекла и зеркала покрыты каплями воды, размытое видение, изменение дороги очень опасное.
2. Туманная погода, световидимость низкая, линия зрения короче, зеркало заднего размытия, изменение полос движения является опасным.
3 Снежная погода, стекло, зеркальный лед, глаза были нарушены, размытое видение, смена дороги очень опасна.
4. Невнимание, общение с другими людьми, слепое изменение, очень опасное.

Изображение продукта

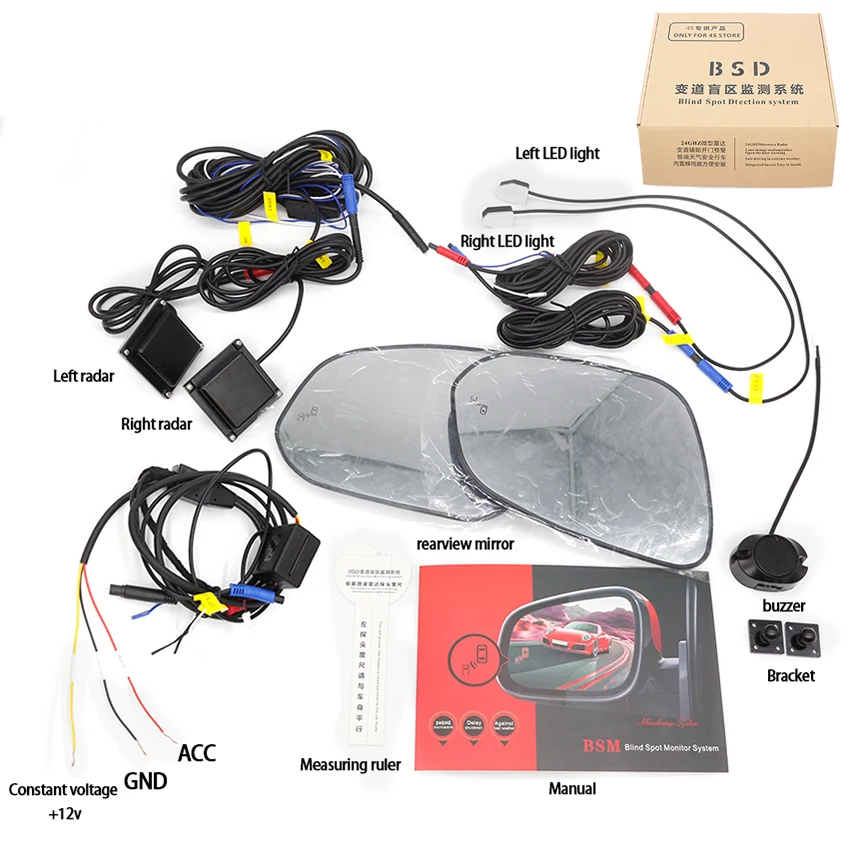

Список продуктов
1) Хост BSD 1 шт.
2) датчик 2 шт
3) светодиодный предупреждающий светильник 2 шт. дополнительно: Специальное зеркало заднего вида 2 шт.
4) Внешний зуммер 1 шт.
5) основной ремень 1 шт.
6) жгут проводов BSD 1 шт.
7) Удлинитель 4 шт
8) фиксированный кронштейн 1 шт.
9)3 М лента 4 шт
10) руководство 1 шт.
11) Угловые ножки 1 шт.

Схема установки

Деталь для установки автомобиля
