Примечание: товары отправляются без аккумулятора.

EDSPack-это модуль аккумуляторной батареи для серий осциллографа OWON, включая, но не ограничиваясь EDS102C, SDS7102 и т. Д. Пользователи могут заменить батареи 18650 на EDSPack удобным и эффективным, и не нуждаются в утюжке. С отличной защитой и функцией баланса, EDSPack может продлить срок службы батареи езды на велосипеде.

Параметры и порты

Основные параметры

Пожалуйста, обратитесь к таблице ниже:

Расположение портов

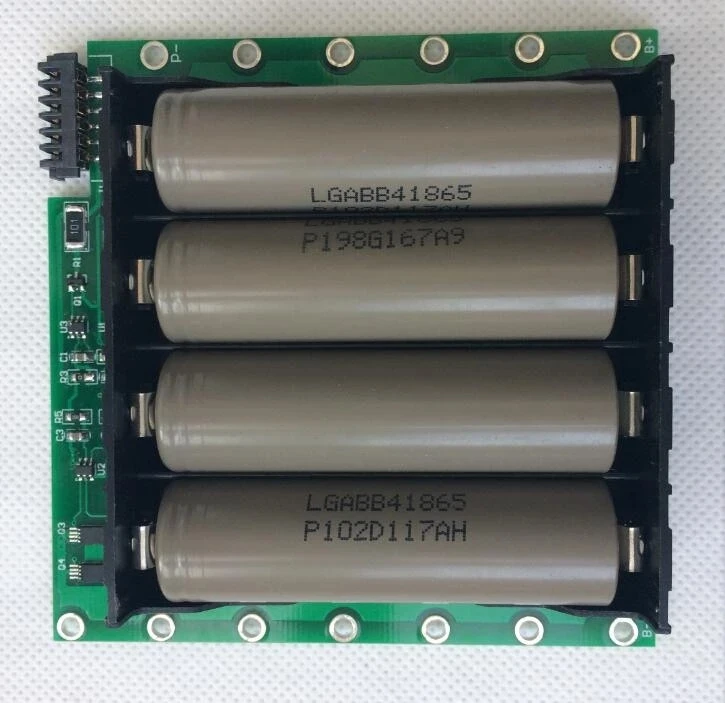

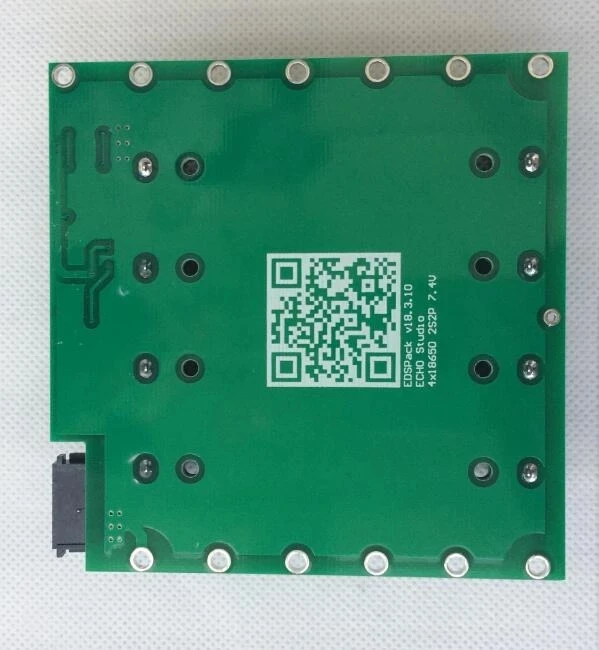

Макет портов платы и физическая фотография:

Описание портов

Порты и основные компоненты см. Таблицу ниже:

Руководство пользователя

Выбор и установка аккумулятора

EDSPack может установить четыре аккумулятора 18650, Два параллельно и два в серии. Перед установкой батарей, вы должны убедиться, что напряжение идентично. Вы можете проверить напряжение батарей с помощью мультиметра. Если напряжение разное, полностью зарядите их одним и тем же зарядным устройством и установите их по одному.

Предупреждение:

1. Полярность батареи должна быть правильной, все 4 батареи положительного электрода (+) точка к чипам. В противном случае могут быть причинены серьезные повреждения, включая пожар.
2. Когда батарея впервые установлена, EDSPack находится в состоянии защиты, VM (R8 справа) и B-(C5 вниз) сети или зарядить EDSPack, чтобы восстановить нормальный статус. Это нормальная особенность схемы защиты.

EDSPack совместим с большинством аккумуляторов 18650.

• Для того, чтобы получить большую емкость, вы можете выбрать 4 panasonic NCR18650B 3400mAh, чтобы построить 6800mAh, 7,4 V пакет.
• Или 4 LG LGABF1L1865, 3350mAh, чтобы построить 6700mAh, 7,4 V пакет.
• Или 4 LG LGDBMJ11865, 3500mAh, чтобы построить 7000mAh, 7,4 V пакет.
• Для того, чтобы получить лучшую производительность, вы можете выбрать 4 samsung 2600mAh, чтобы построить 5200mAh, 7,4 V пакет.
• Или другие отечественные дешевые 18650 даже teardown secondhand 18650. Убедитесь, что 4 батареи одинакового бренда одинакового напряжения.

Руководство по установке

Выберите EDS102CV в качестве примера:

Снимите крышку аккумулятора, поместите осциллограф на мягкую поверхность (кровать, диван и т. д.), затем установите EDSPack. Вставьте толщину бумаги 10x10 см в верхнюю часть EDSPack, чтобы убедиться, что она не встряхнет. См. Фото ниже:

Используйте мягкие материалы, такие как пузырьковый пластик, чтобы заполнить пространство между EDSPack и крышкой аккумулятора, а затем установите крышку аккумулятора.

Если EDSPack не активирован, подключите сеть и включите осциллограф для его активации.

Автономный источник питания

EDSPack также может использоваться в качестве 7,4 V автономный источника питания.

Вытянутая из B + и B- pads, схема защиты будет обходить, но цепь балансировки по-прежнему эффективна.

Вытянутая из B + и P- pads, эффективная защита и цепь балансировки. Фактически порт J1 подключается к сети B + и P- pads.

Тест производительности

Тест на ток

Например, выберите EDS102CV, нормальный рабочий ток составляет около 1,85a. После выключения, ток покоя составляет около 2.3ма, тогда мы можем оценить Срок службы батареи.

Нормальное рабочее время 5200 мА/ч, аккумуляторная батарея 5,2/1,85 = 2,8 часов. Время в режиме ожидания составляет около 5200/2.3/24 = 94 дней.

Другие емкости аккумуляторной батареи могут быть сокращены таким образом.

Предупреждение:Тихий ток EDS102CV после выключения довольно высок, около 2.3mA. Долгое время холостого хода может закончиться из ваших батарей. Вы должны зарядить свой осциллограф один раз в то время. Это проблема осциллографа, а не аккумулятора..

Тест на напряжение

Когда EDSPack полностью заряжен, результаты тестирования напряжения см. На фотографиях ниже:
