Модуль управления солнечной энергией, для солнечной панели 6V ~ 24VВнимание:Не помещайте в держатель батареи ни одну не перезаряжаемую батарею, например сухую ячейку. Серьезные последствия, включаяВзрывМожет произойти, если вы попытаетесь зарядить неперезаряжаемую батарею.

Обзор

Этот модуль управления солнечной энергией предназначен для солнечной панели 6V ~ 24V. Подходит для следующих типов аккумуляторов: 3,7 V перезаряжаемая литий ионный аккумулятор через панель солнечных батарей и зарядных устройств USB подключение, и обеспечивает 5V/1A регулируемый выход.

Модуль оснащен функцией MPPT (максимальное отслеживание точки питания) и несколькими защитными схемами, поэтому он может продолжать работать с высокой эффективностью, стабильностью и безопасностью. Он подходит для солнечных батарей, маломощных IoT и других проектов по защите окружающей среды.

Особенности

• Поддерживает функцию MPPT (максимальное отслеживание точки мощности), максимизируя эффективность солнечной панели

• Поддержка солнечной панели/USB подключения батареи зарядки

• Для солнечной панели 6V ~ 24V, DC-002 входного разъема или винтового ввода

• Встроенный переключатель MPPT SET, выберите уровень, закрытый для входного уровня, чтобы повысить эффективность зарядки

• Два выходных интерфейса 5 В: pinheaders и usb-порт

• Бортовой высокоемкий алюминиевый электролитический конденсатор и SMD керамический конденсатор, снижающий пульсацию, стабильная производительность

• 14500 держатель батареи и PH2.0 разъем аккумулятора, для подключения нескольких виды 3,7 V перезаряжаемая литий ионный аккумулятор

• Несколько светодиодный индикаторов для мониторинга состояния солнечной панели и батареи

• Многофункциональные схемы защиты: перезарядка/разрядка/Защита от перегрева/перегрузки по току, стабильная и безопасная в использовании

Технические характеристики

• Входное напряжение солнечной панели (солнечный вход): 6V ~ 24V

• Входное напряжение Micro USB (USB IN): 5 В

• Pinheader/выход USB (выход USB): 5 В 1A

• Зарядка отсечки напряжение: 4,2 V ± 1%

• Защита от разрядки напряжение: 2,9 V ± 1%

• Эффективность заряда солнечной панели: ~ 78%

• Эффективность зарядки USB: ~ 82%

• 3,7 V батарея повысить эффективность: ~ 86%

• Максимальный ток покоя: <2 мА

• Рабочая температура: -40 ℃ ~ 85 ℃

• Размеры: 65,2 мм × 56,2 мм × 22,9 мм

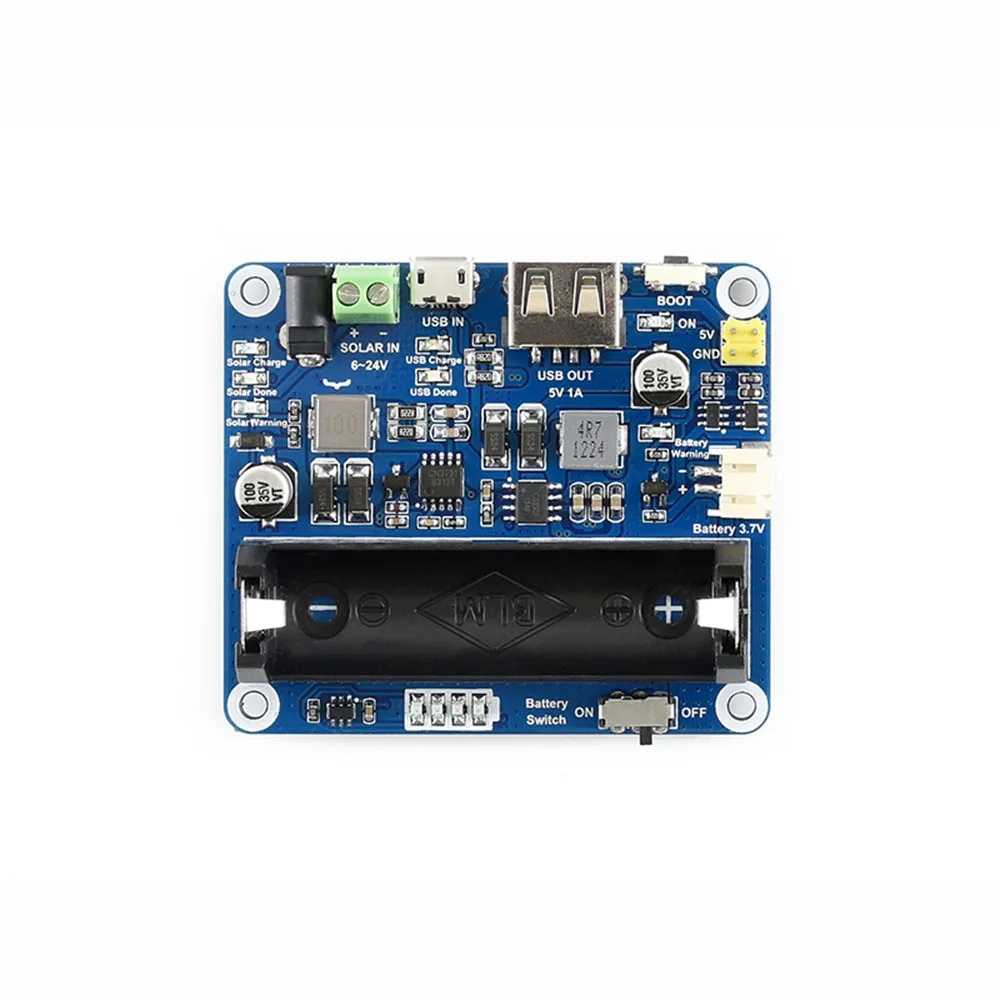

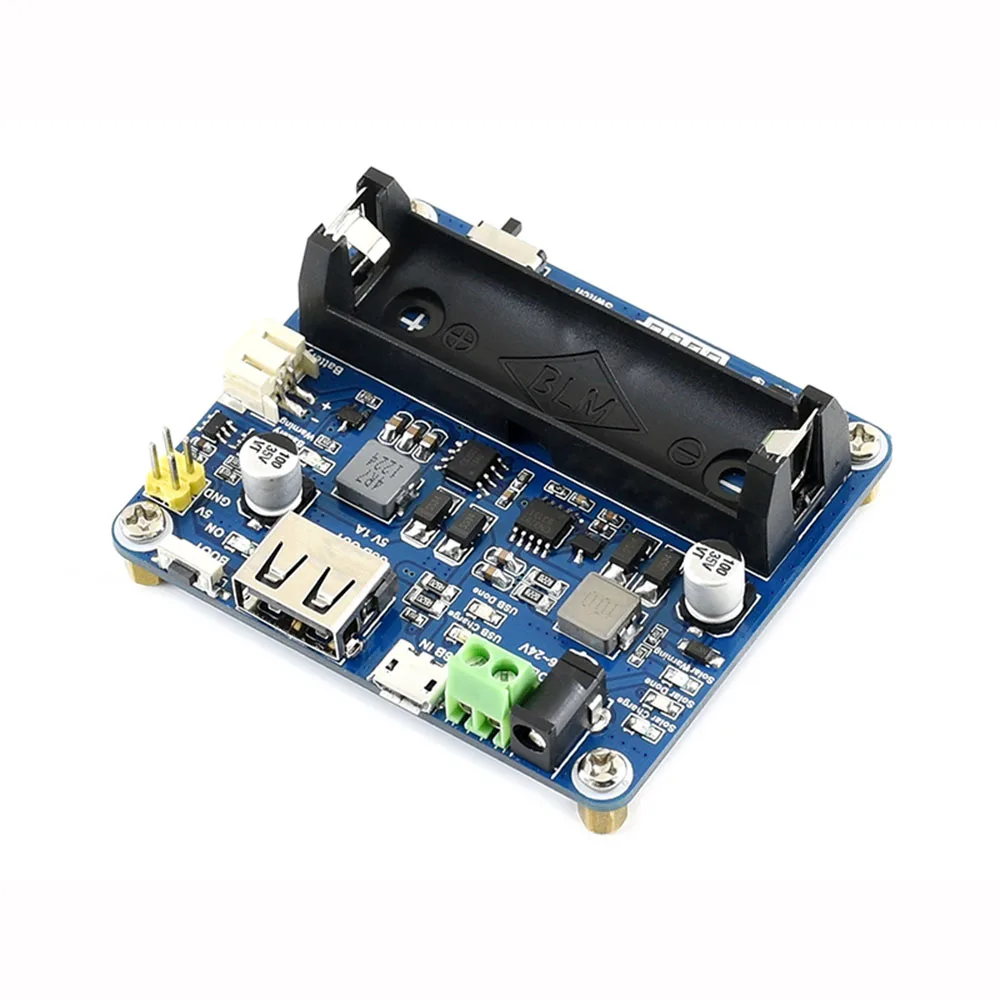

Что на борту

1. Вход для зарядки солнечной панели:Заряжается от солнечной панели, DC-002 Джек или винтовой терминал

2. Usb-вход для зарядки:Заряжается через usb-соединение, Подключите адаптер питания 5 В через порт Micro USB

3. 5 В/1 а Выходная мощность:Обеспечивает регулируемое 5V/1A выход USB порт или 2,54 мм выносной

4. Интерфейсы батареи:Для подключения 3,7 V перезаряжаемая литий ионный аккумулятор, PH2.0 разъем или 14500 держатель батареи

5. CS8501:Чип управления питанием USB, для зарядки USB и 5 В/1 А

6. CN3791:Чип управления солнечной энергией, для зарядки солнечной панели и понижающего ввода

7. Чип защиты аккумулятора Li:Литий-ионная батарея для защиты от перезаряда/разрядки

8. Выключатель батареи

9. Переключатель MPPTSET (нижняя сторона):
   Поддерживаемый уровень: 6 В/9 В/12 В/18 в/24 В
   Выберите уровень, закрытый для входного уровня, чтобы повысить эффективность зарядки

10. Ключ для загрузки

11. Индикаторы емкости аккумулятора

12. Индикаторы зарядки USB:
    Зарядка через USB: при зарядке через USB
    USB: включено, когда аккумулятор полностью заряжен USB

13. Индикаторы зарядки солнечной панели:
    Зарядка от солнечной батареи: при зарядке от солнечной панели
    Солнечная энергия: включено, когда аккумулятор полностью заряжен солнечной панелью
    Предупреждение на солнечной батарее: При обратном подключении солнечной панели

14. Предупреждение об аккумуляторе:Включение при обратном подключении батареи

15. Выходной индикатор мощности:Выход 5 В/1 А

Пример применения

Размеры

Ресурсы для развития

Вики:Www.waveshare.com/wiki/Solar_Power_Manager

Рекомендация

Применимая солнечная панель: солнечная панель (6 в 5 Вт)

Вес:0,029 кг

Примечание: аккумулятор 14500 не входит в комплект.
