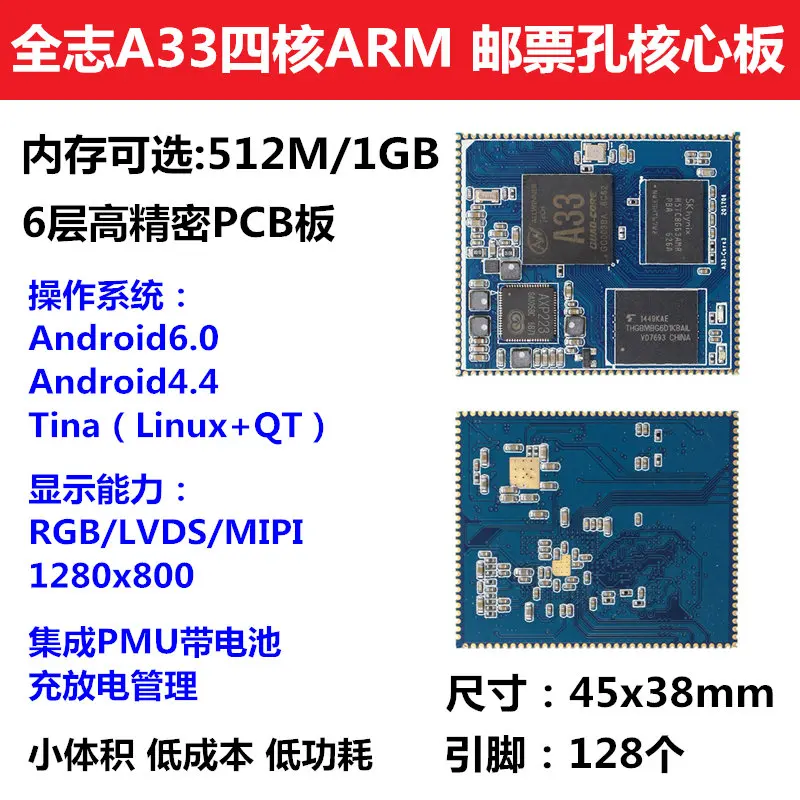

Материнская плата A33 с отверстием для штампов Android 6 0 низкая цена проектирование и

---

Modname = ckeditor

\

\ \ \ \ \ \

\ Описание товара \
\ Основные ресурсы \		\ Процессор \	\ Allwinner A33Четыре coreARM Cortex-A7 1,2 GMain частоты \
		\ Управление питанием \	\ AXP223 \
		\ Хранение \	\ DDR3:1 Гб eMMC flash: 8 Гб \
\ Рабочее напряжение \		\ DC 5 ~ 6V \
\ Минимальный рабочий ток \		\ <10mA @ sleepУзор \
\ Режим питания \		\ Постоянный токПитание 、 USB Питание 、 литий battery3.7 ~ 4,2 V \
\ Операционная система \		\ Android 6,0/Android4.4/Linux3.4 \
\ Экологические характеристики \		\ Рабочая температура \	\ -10 ~ 70 \
		\ Температура хранения \	\ -40 ~ 85 \
\ Структурные характеристики \		\ Размер \	\ 45x38 мм \
		\ Вес \	\ About8g \
		\ Тип посылка \	\ 128 LCC pin \
\ Описание интерфейса \
\ Цифровой интерфейс \	\ UART \		\ 4 x UART до 1,5 Мбит/с \
	\ I2C \		\ 3 x I2C до 400 кбит/с \
	\ USB \		\ 1 хост USB2.0 1 OTG USB2.0 до 480 Мбит/с \
	\ SDIO \		\ 2 x SD2.0 \
	\ SPI \		\ 1 x SPI \
	\ GPIO \		\ 4 x GPIO с прерывателем \
\ Интерфейс дисплея \	\ RGB \		\ 18 бит RGB до 1280x800 \
	\ LVDS \		\ 1-канальный 8 бит LVDS до 1280x800 \
	\ MIPI \		\ 1x4 полосы MIPI DSI до 1280x800 \
\ Аудиоинтерфейс \	\ Выход для наушников \		\ 1 x стерео наушники \
	\ MicPhone In \		\ 2 аналоговых микрофона \
	\ Линия \		\ 1 x Стерео линия \
\ Видеоинтерфейс \	\ Камера \		\ 1 x DVP CSI, Максимальная поддержка 5 Мп \
\ Ключ \	\ Включение/выключение питания \		\ Кнопка ВКЛ. ВЫКЛ. \
	\ Сброс \		\ Кнопка сброса \
	\ LRADC \		\ Расширяющиеся ключи с разделителем \
	\ Uboot \		\ Ключ для сжигания \
\ Обработка видео \
\ Кодирование видео \	\ Максимальная поддержка. 264 1080P,60 кадров в секунду \
\ Декодирование видео \	\ H.264: 1080P @ 60 кадров в секунду \ MPEG1/2/4: 1080P @ 60 кадров в секунду \ VC1: 1080P @ 30 кадров в секунду \ VP8: 1080P @ 60 кадров в секунду \ AVS/AVS +: 1080P @ 60 кадров в секунду \ JPEG/MJPEG: 1080P @ 30 кадров в секунду \

\

\

\

Основные аппаратные ресурсы

\

ЦП: полный recordsA33 основной Частотный 1.2ghz

\

GPU:Mali-400 MP2

\

PMU:AXP223

\

DRAM:1 Гб DDR3(Optional512M)

\

Вспышка: 8 Гб eMMC(Optional4GB)

\

На boardRTCClock

\

Интегрированный аудио кодек

\

\

Интерфейсные ресурсы

\

1roadUSB OTG 2,0, Can doHOST

\

1roadUSB HOST 2,0 high speedECHIagreement480Mbps

\

2roadSDIO,AccessibleSDCard andWIFImodular

\

1 интерфейс groupRGB/LVDSDisplay

\

1groupMIPI-DSIDisplay интерфейс

\

1 интерфейс groupCSICamera

\

1 канал аудио наушники

\

2 канальный audioMicrophone

\

1 канал аудиолинин

\

1roadLRADC, он используется для обнаружения ключей

\

2roadPWMoutput

\

3roadIICInterface, для подключения ctp, g-сенсор, камера

\

2Road 4UARTInterface

\

2Two routesUARTInterface

\

8 индивидуалгпиомут

\

Сброс входного сигнала

\

Кнопка включения выключения, Поддержка режима сна

\

Provide6Group периферийный источник питания, toLCD, CTP, WIFI, камера и другие периферийные источники питания

\

Поддержка externalDC, литиевая батарея, usbтри режима питания, автоматическое обнаружение

\

Поддерживается byDC-5VandUSBCharge аккумулятора

\

\

Возможность отображения диска

\

Цветная (RGB): 18bit 1280*800 3,5 ~ 7 дюймов

\

LVDS:single8 1280*800 7 ~ 15 дюймов

\

MIPI: 4-канальная 1280*800 3,5 ~ 10 дюймов

\

SPI + RGB 480*854 2,8 ~ 5 дюймов

\

\

Возможность видеокодека

\

Возможность кодирования: 1080P @ 60fps H.264/MJPEG

\

Возможность декодирования: 1080P @ 60fps H.264/MJPEG

\

Многоформатное декодирование: Mpeg1/2, Mpeg4 SP/ASP GMC, H.263, H.264 BP/MP/HP, VP8, WMV9/VC-1etc.

\

\

Размер PCBAsize:45 мм * 38 мм

\

Количество контактов: 128

\

Поддержка операционной системы: Android 6,0

\

\

A33-Core3CarryingAndroid6.0system, система глубоко оптимизирована и настроена по технологии ruierweishi, быстрый запуск, плавная работа без сбоев, alreadyROOT, откройте все разрешения; Все аппаратные функции доступны, встроенная отладка последовательного порта, USBHD камера, GPIOcontrol, LEDControl и другие приложения; supportWIFI, Bluetooth, Ethernet, 4Gnetwork;supportRGB, SPI + RGB, LVDS, MIPIInterface screen; Пользователи могут настроить индивидуальную прошивку с модификацией прошивки Инструмент, например, изменить загрузочный образ, анимация загрузки, запуск звука, установка/удаление приложения, самостоятельное пусковое приложение, конфигурация экрана changelcd, Изменение информации о машине и т. Д. Не открытый системный источник, только прошивка, пользователи могут разработать его directlyAPP, сохранить цикл разработки, система может быть настроена для пользователей проекта.

\

\

Примечания: основная плата используется для клиентов компании для прямой разработки продуктов, пользователи должны иметь основные возможности проектирования оборудования, в соответствии с предоставленными проектными данными, аппаратная разработка плинтуса может быть завершена (или доверьте нашей компании, чтобы настроить разработку). Пользователям не нужно обращать внимание на Системный слой и слой драйвера, просто измените прошивку Пользовательский bootLogopicture, делать самостоятельные пусковые приложения и т. Д. , Полная разработка продукта быстро. noandroidLearning доска, нет обучающих ресурсов или видео-учебники доступны, пожалуйста, покупайте внимательно.

\

\

\ Предоставленная информация об оборудовании: \ Основной штамп пластина упаковка с отверстиями (ADandPADSformat) \ Базовая пластина схематический исходный файл (DSNandADformat) \ FloorPCBPackage исходный файл для рисования (формат ADandPADSformat) \ 《 A33-Core3Pin Описание основной плате 》 \ 《 A33-Core3Core доска подключено к сети дизайн 》 \ 《 A33-Core3Product Описание 》 \

\

Таблица определения штифта:

\

\

\

\

\

Упаковка продукта

\

Используйте паллетную упаковку, reel20 шт, box4disc80PCS

\

\

'
