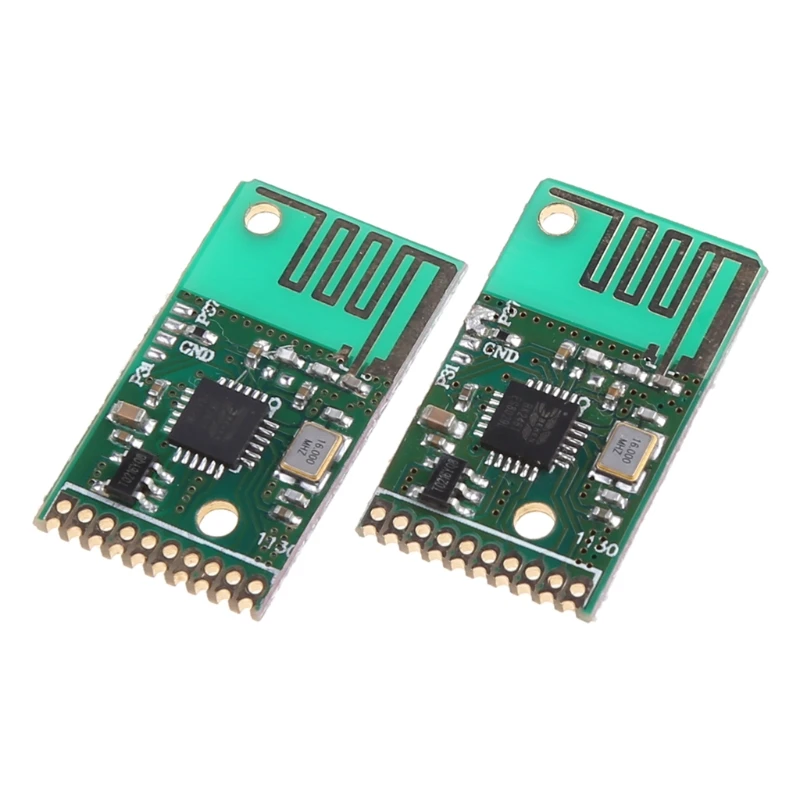

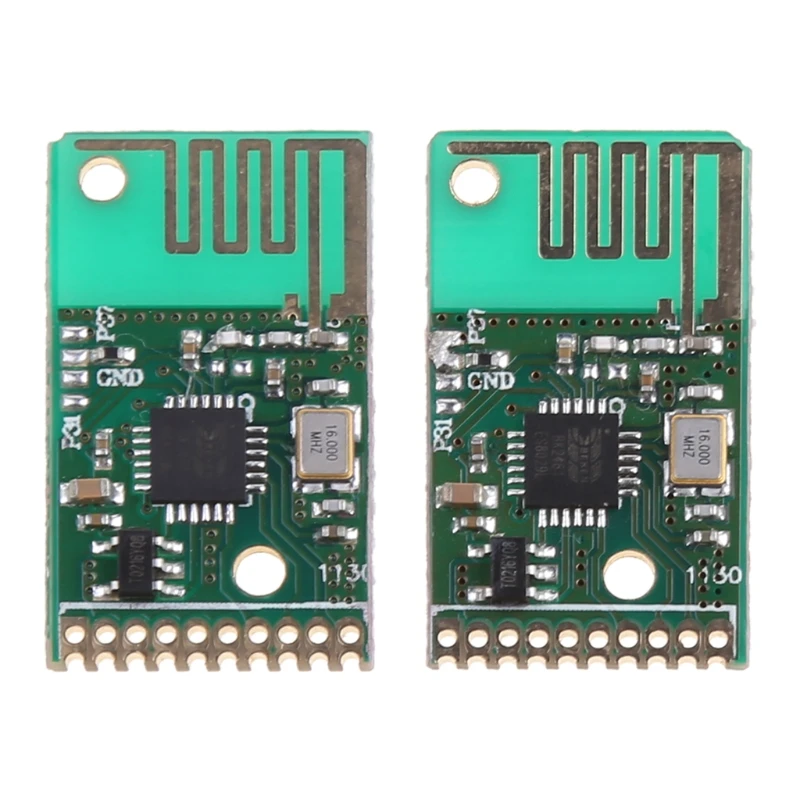

1 комплект TX/RX-2.4G Беспроводной модуль передатчик и приемник 6-канальный пульт

1 комплект TX/RX-2.4G Беспроводной модуль передатчик и приемник 6-канальный пульт

Особенности:
Изготовлен из высококачественного материала, прочного, прочного и хорошего качества, стабильности и надежности.
2,4G ISM полоса может использоваться без помех в одно и то же время.
Высокопроизводительный чип обработки baseband, быстрый пульт дистанционного управления и высокий уровень безопасности.
Внутренняя программа 2,4G и программа с кодом дистанционного управления включены, нет необходимости перепрограммировать, использовать напрямую.
С 6 входными и выходными функциями, он может быть расширен, и выходное состояние может быть выбрано для фиксации или без фиксации.
Очень интегрированный, маленький размер, низкая мощность, без периферийных частей, прост в использовании.
Широко используется в беспроводном удалении, умных приборах, беспроводном датчике, домашней системе управления samrt и так далее.
Только Плата декодера, другие демонстрационные аксессуары на картинке не включены!

Спецификация:
Материал: печатная плата, электронные компоненты

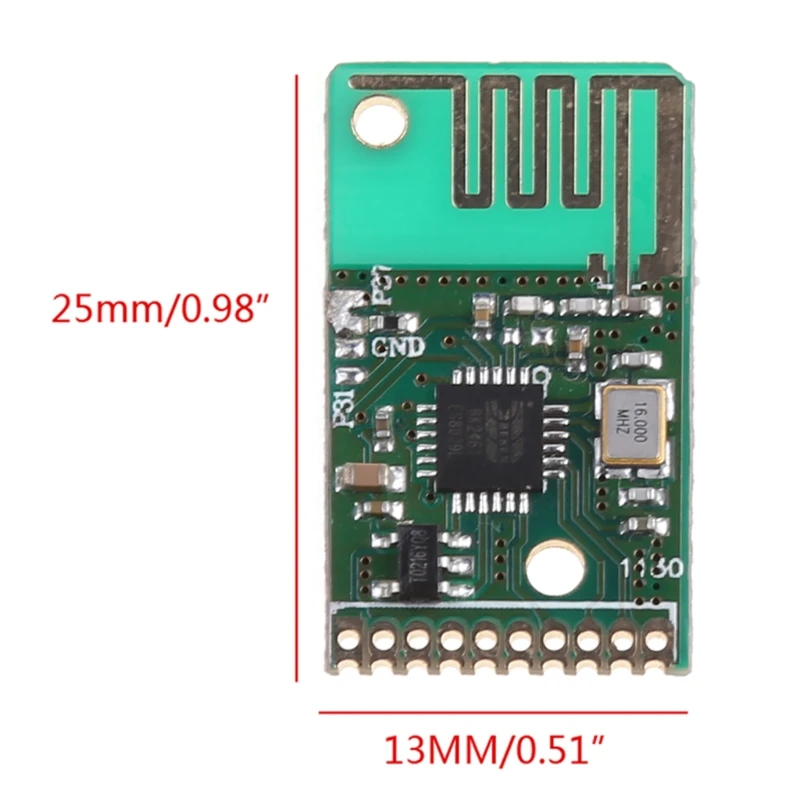

Дополнительный Тип и Размеры: app.1.3 x 2,5 см/0,51 x 0.98in
Цвет: зеленый
Количество: 1 комплект

Параметры продукта:
TY24D-TX (передающий модуль)
Рабочая частота: 2,4G
Рабочая Напряжение: 2,5-3,6 V
Ток излучения: 0-15 мА
Выходная мощность: 5 дБ
Ток сна: 3.5uA
Метод модуляции: GFSK
Максимальная скорость: 1 м
Управление Порты и разъёмы: 6-way Кнопка ввода
Форма кодирования: код обучения
Форма Антенны: антенна PCB
Приблизительное расстояние: 50 метров (доступно)

TY24D-RX (приемный модуль)
Рабочая частота: 2,4G
Рабочая Напряжение: 2,5-3,6 V
Ток излучения: 23 мА
Чувствительность приема: -85dBm
Метод модуляции: GFSK
Канал передачи данных: 6 каналов
Состояние выхода: защелкивается/не защелкивается
Уровень выхода: 0-высокий уровень
Форма кодирования: код обучения, автоматическая идентификация адресов дистанционного управления
Форма Антенны: антенна PCB
Приблизительное расстояние: 50 метров (доступно)

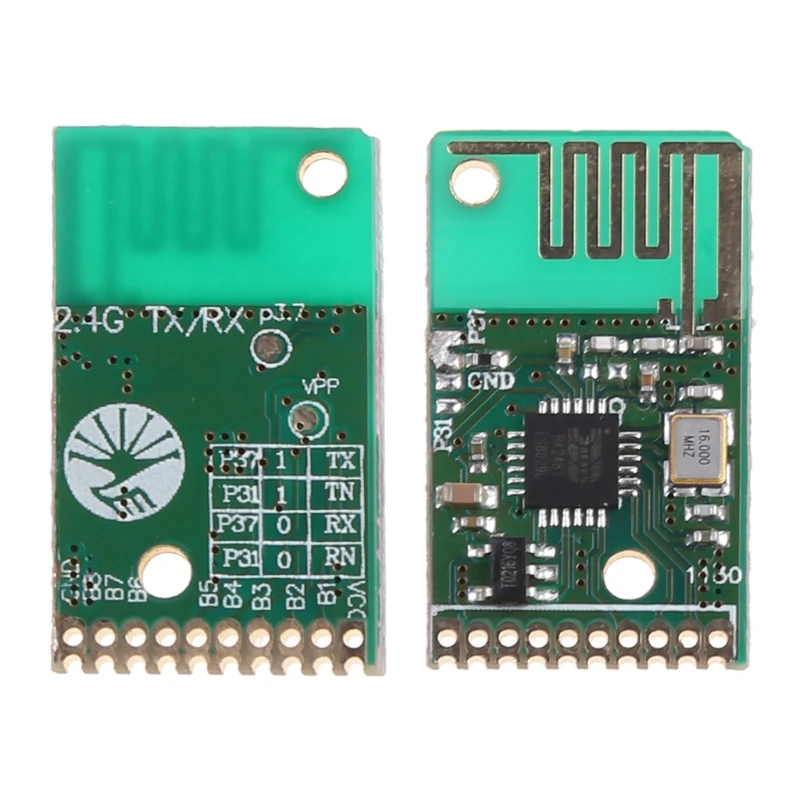

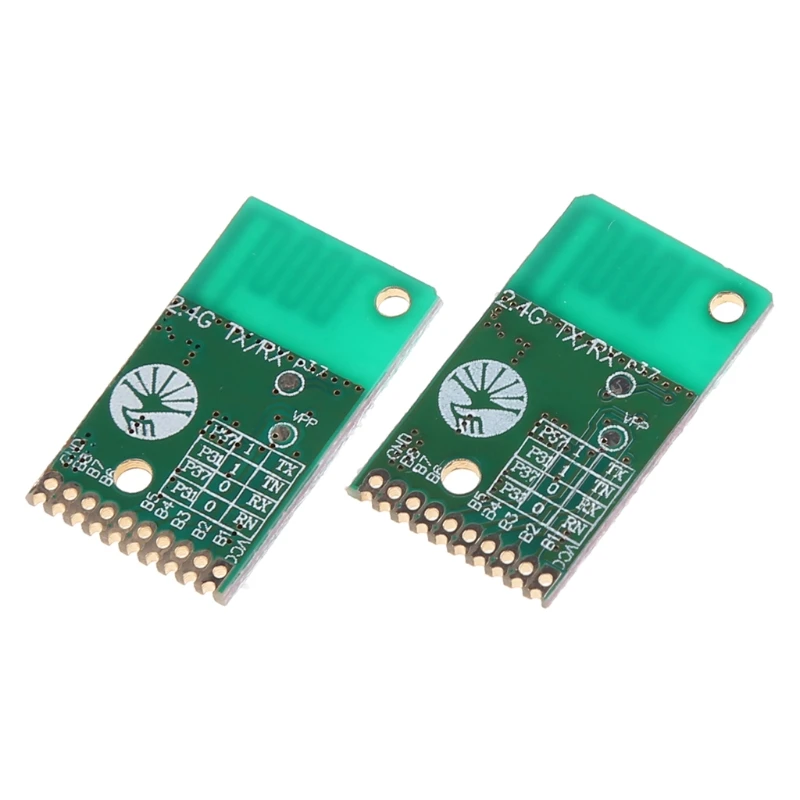

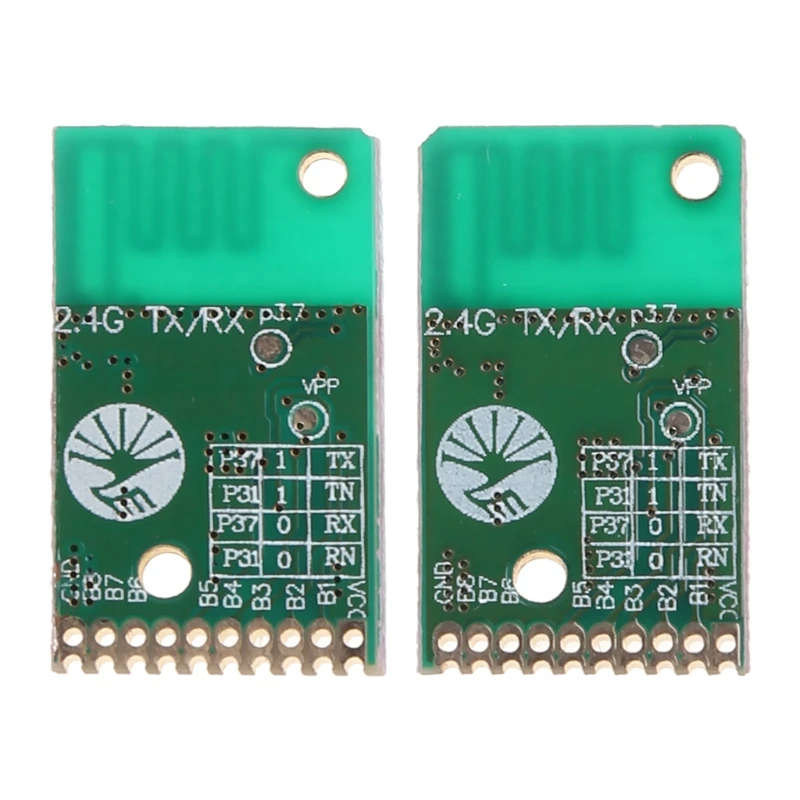

Введение пин:
TY24D-TX:
VCC: + 3,3 В (2,5-3,6)
B1-B6: 6-канальный pin-код, подключенный к передачи кнопка, активный низкий
B7: для кодовой стопы, изучите кнопку, активная низкая
B8: пара кодов и индикация состояния выбросов, светодиодный
GND: GND

TY24D-RX:
VCC: + 3,3 В (2,5-3,6)
B1-B6: 6-канальный pin-код, выход высокого уровня, как правило, на возраст от 0 до уровня
B7: код Пары/код запрещенной пары, код наземной пары, запрещенный код свисающей пары
B8: Выбор выходного режима, Заземление-это блокированный выход, а VCC-это неблокированный выход
GND: GND

Функция преобразования режима RX:
Режим защелки: выходной порт RX, как правило, 0 уровня, нажмите кнопку один раз, получите выходной высокий уровень и защелку, нажмите кнопку снова, полученный выход становится 0 уровнем, порт B8 должен быть подключен к GND.
Режим без фиксации: Нажмите и удерживайте кнопку передачи, получите Выход высокого уровня, отпустите кнопку и получите уровень 0. Порт B8 должен быть подключен к VDD.

Сопряжение кода и отключение функции кода:
TX и RX должны использоваться для кода. RX может идентифицировать только TX с успешным кодом. После успешного выполнения кода, порт кода B7 должен быть отключен (плавающий), чтобы предотвратить другие пары TX, предотвращая незаконный контроль кода другими удаленными контроллерами. Принимающее устройство. Порт кода пары приема не ограничивает количество пар пульта дистанционного управления (несколько версий отправки 1) в допустимом состоянии кода, что позволяет определить несколько кодов дистанционного управления владельцем. Если модуль приема (RX) заменяется после кодирования кода, оригинальный пульт дистанционного управления (TX) должен быть перекодирован. Пульт дистанционного управления может управлять только собственным приемным устройством. Если пульт дистанционного управления и принимающее устройство сопряжены с кодом, тогда Узнайте другое. Получая устройство и успешно обучаясь, принимающее устройство больше не будет получать информацию о пульте дистанционного управления и автоматически очищать пульт дистанционного управления. Если вам нужно использовать этот пульт дистанционного управления, вам нужно повторно получить код пары устройства. Пароль является уникальным 32-битный адрес, который отправляется в других вечерние в тех случаях, когда таблице размеров, если же в паре. Каждая передача или прием могут хранить только уникальный пароль. Если код перекодирован, исходный Пароль будет очищен.

Тестирование и использование:
После того, как код будет успешным, нажмите кнопку B1-B6 передачи, чтобы получить B1-B6 порт вывода высокого уровня. Используйте светодиодный дисплей, чтобы определить, является ли Выходная функция нормальной. Расстояние открытия составляет около 50 м. Запуск обычно находится в режиме низкой мощности. Нажмите кнопку запуска. Ток выбросов. Модуль приема может обеспечить 2 мА выходной ток для привода 3 в светодиодный. Если вам нужно добавить мощности цепи постоянного тока для того чтобы управлять других больших грузов, модуль источника питания не могут быть отменены, а напряжение не может превышать 3,6 V. В противном случае устройство должно обеспечить стабильное напряжение. 47 Омега резистор и 10 мкФ конденсатор помещаются перед VDD для питания модуля. Модуль является встроенной антенной PCB. Антенна должна оставить стальную пластину основной платы. В противном случае будет зависеть расстояние передачи и приема. Модуль можно припаять с помощью контактных заголовков, и модуль не может быть оплавлен.

Примечание:
Нет розничной упаковки.
Возможны отклонения в 0-1 см вследствие измерений вручную. Пожалуйста, убедитесь, что вы не возражаете, прежде чем сделать ставку.
Из-за разницы между различными мониторами изображение может не отражать фактический цвет изделия. Спасибо!

Посылка включает в себя:
Модуль передатчика-1 шт.
1 x модуль приемника
