Плата усилителя мощности A100 Fever походная полевая трубка с золотым горлом класс

Введение продукта:

(Цепь золотого голосового A-100) один левый и правый звуковой канал, Золотая Голосовая схема, экологичный симметричный дизайн, с защитной схемой, двухступенчатое Дифференциальное усиление, прочность и контроль, широкое звуковое поле, материал для лихорадки

Встроенная фильтрация в основном использует высокочастотную низкоимпедансную фильтрацию из Тайваня и Yi Na, CBB не является губой, а входное соединение-подлинное звуковое соединение Siemens

Схема использует двухступенчатое Дифференциальное усиление, структура более сложная, чем общее усиление первого этапа, и отладка будет немного более хлопотной, но сила тона и многослойное покрытие не сопоставимы с контуром усиления первого этапа. Дифференциальная схема добавила K170 (K246). J74 (J103) полевая трубка вход и выход, C2705 A1145 для усиления выходной мощности с импортированным на полупроводнике 0302 0281 аудио Пара выход трубки, уровень детализации Тон лучше, C1237 для защиты среднего напряжения и задержки защиты от перегрузки по току, дайте использовать время безопаснее, нет никакого ударного звука при включении и выключении

Требования к трансформатору: 300 Вт или более Основное напряжение: AC35V-0-35V (вам необходимо оснастить собственную панель питания и плата выпрямителя, прежде чем вы сможете использовать ее для платы усилителя мощности) источник питания цепи защиты 12-15 В переменного тока. Уровень питания составляет около 45 В постоянного тока после выпрямления. Вычислите напряжение самостоятельно: 15 Вт достаточно для источника питания защитной цепи в группе AC12-15V (плата усилителя мощности должна быть оснащена теплоотводом и электроплатой)

1: два трансформатора и две платы питания могут использоваться для питания отдельно (преимущества: Соотношение звука и сигнала и шума выше, но стоимость выше)

2: трансформатор и плата питания могут быть объединены для источника питания, преимущество-экономия затрат и удобство

Примечание: При отправке готовая плата (протестирована) была отлажена с тихим током 200 мА класса AB, и ее необходимо отрегулировать до класса a. Усиление можно регулировать в соответствии с размером теплоотвода; Силовая трубка платы усилителя мощности должна быть оснащена теплоотводом (на одном Боковой) 1,5 кг или более) и трубы должны быть отделены друг от друга, оснащенным таким образом термоизоляционный слой, и не может быть короткое замыкание с теплоотвод, в противном случае он будет поврежден

Сборка в усилитель мощности должна быть оснащена: шасси, трансформатор, радиатор, плата электропитания, потенциометр и другие аксессуары. Сборка также является определенной степенью сложности. Друзья, которые не понимают электронные технологии, пожалуйста, не покупайте, спасибо

Выходная мощность: класс A 50 Вт + 50 Вт

Класс AB: 260 Вт + 260 Вт

Размер платы: длина ширина высота 205 мм X 95 мм с трубкой X 30 мм

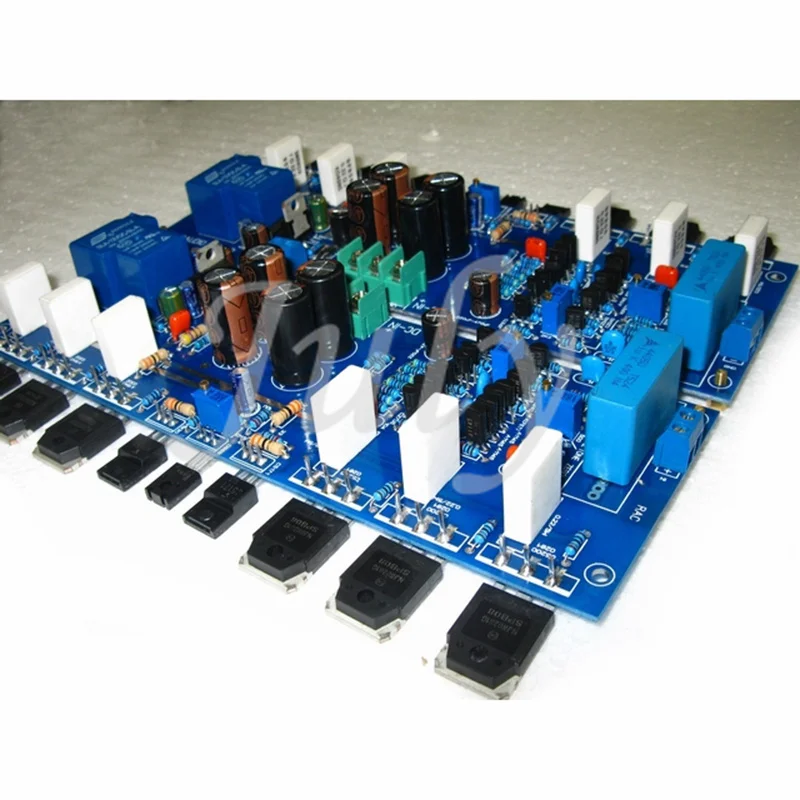

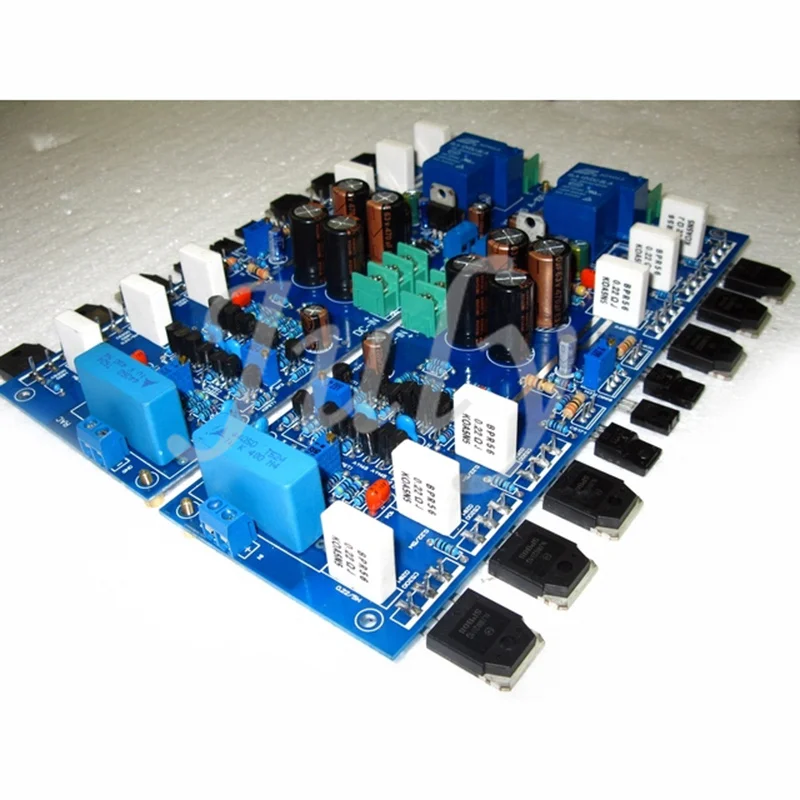

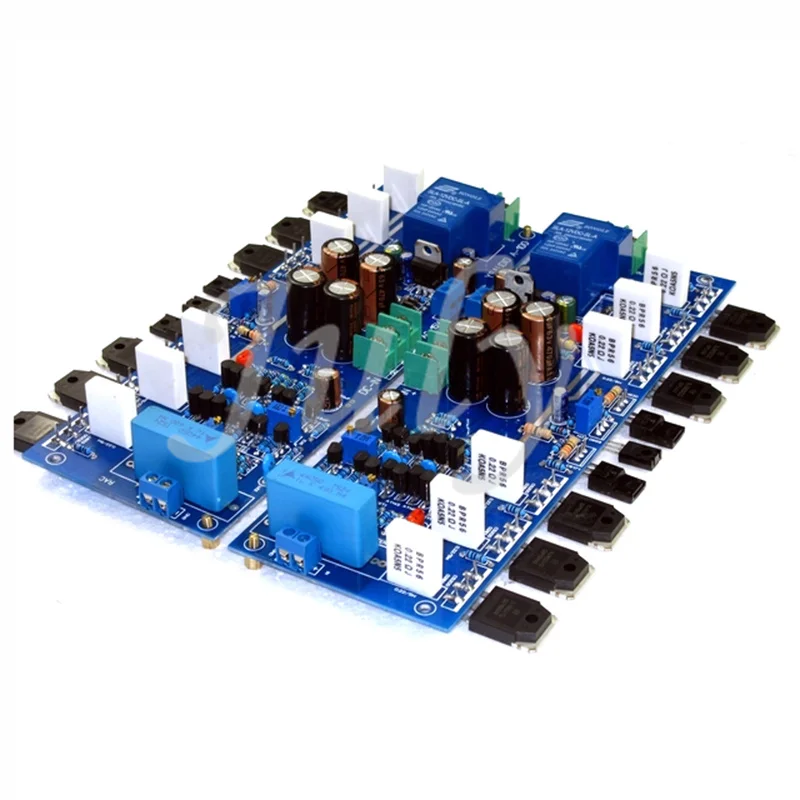

Изображение;
