Односигнальный генератор ШИМ импульсная Частота Рабочий цикл Регулируемый Модуль 1 Гц-160 кГц

Одноместный генератор сигналов PWM частота импульсов рабочий цикл Регулируемый Модуль 1Hz-160 кГц 4V-30V PWM борту модуль 5mA-30mA
100% новый и высокое качество

Особенности:
С внешним корпусом; Светодиодный дисплей;
Высокая точность обнаружения; 1 канал ПВМ выход;
Поддержка регулировки частоты; Поддержка регулировки рабочего цикла; Поддержка функции отключения памяти.
PWM генератор сигналов-это устройство, которое обеспечивает электрические сигналы на различных частотах, квадратных волнах и выходных уровнях.
Используется в качестве источника сигнала или источника возбуждения для тестирования. Широко используется в производственной практике и технологии.
Применение:
1. Используйте d в качестве генератора сигналов квадратной волны для генерации сигналов квадратной волны для разработки и использования.
2. Используется для генерации квадратного волнового сигнала, приводящего Драйвер шагового двигателя.
3. Генерирует регулируемые импульсы для использования MCU.
4. Генерирует регулируемые импульсы для управления соответствующей схемой.

Спецификация:
Рабочее напряжение: 4-30 В постоянного тока
Частотный диапазон: 1 Гц ~ 160 кГц
Точность частоты: 2%
Диапазон рабочего цикла: 0.00%-100%
Грузоподъемность сигнала: выходной ток 5 ~ 30 мА
Рабочая температура: -20 ℃ ~ 70 ℃
Материал: пластик и металл

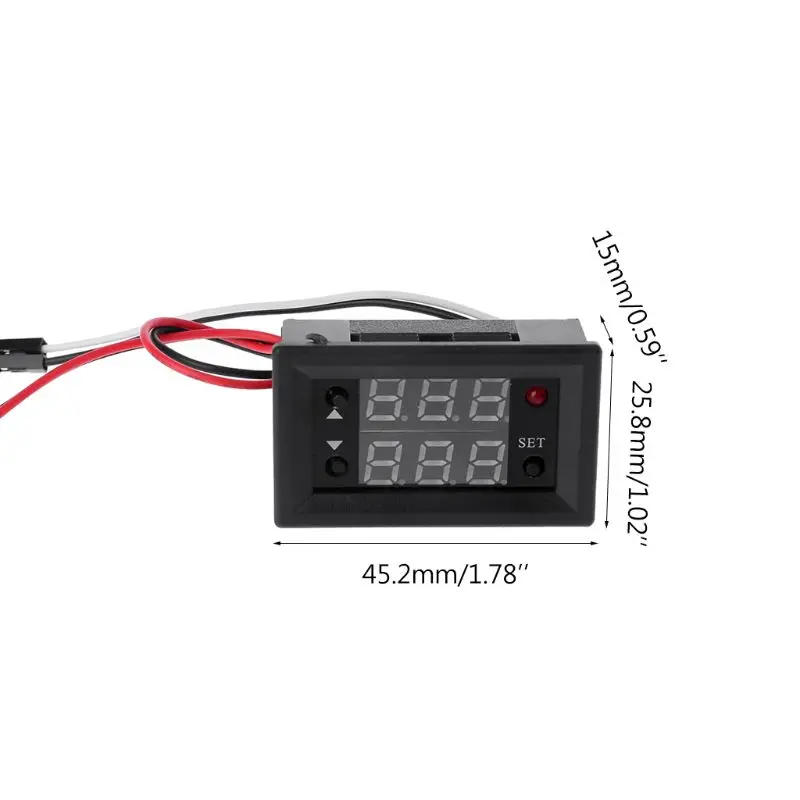

Размеры: 45.2x25.8x1 5 мм/1.78x1.02x0.59inch
Светодиодный Цвет дисплея: красный + синий
Количество: 1 комплект
Примечание: 1. Допускается погрешность в 0-1 см из-за ручного измерения. Пожалуйста, убедитесь, что вы не возражаете, прежде чем сделать ставку.
2. В связи с разной конфигурацией разных мониторов изображение не отображает фактический цвет товара. Спасибо!

Посылка включает в себя:
1 комплект генератора сигнала




----------------
Инструкции:

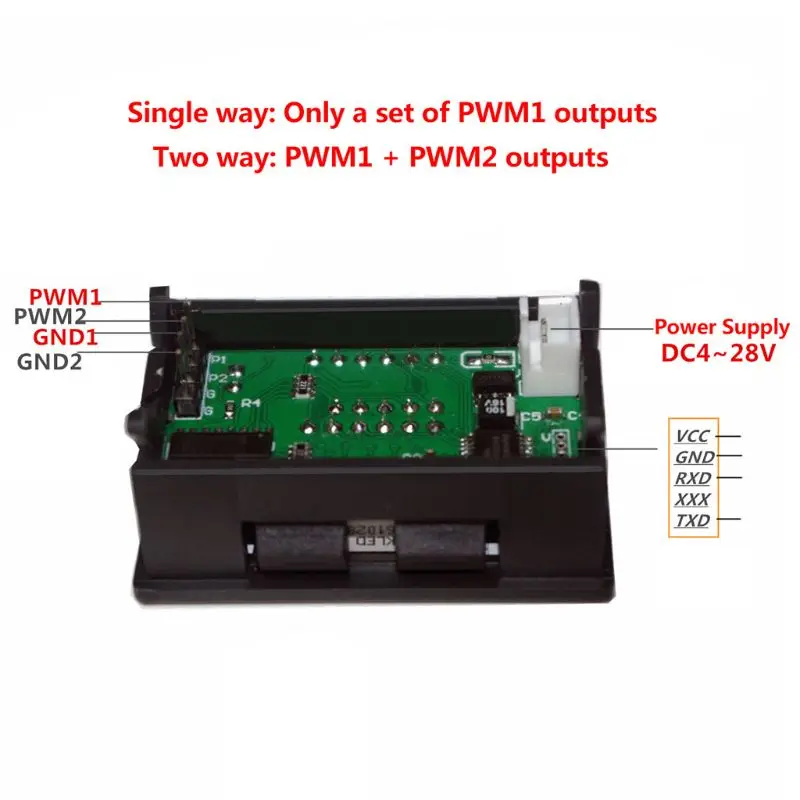

Одиночный генератор PWM имеет только один набор выходов PWM1, а частота и рабочий цикл независимо регулируются.
Двусторонний дополнительный PWM имеет два набора выходов PWM1 и PWM2. Два набора частот имеют одинаковую частоту и их рабочие циклы являются дополнительными.
Регулируемая частота 1-160 кГц
Рабочий цикл 0-100% Регулируемый
Рабочее напряжение: 4 В ~ 30 В
Частотный диапазон: 1 Гц ~ 160 кГц
Точность частоты: 2%
Грузоподъемность сигнала: выходной ток 5 ~ 30 мА
Амплитуда выхода: амплитуда равна рабочему напряжению.
PWM выход, может установить частоту, рабочий цикл
Частота делится на четыре диапазона, автоматическое переключение:
1.XXX (без запятой): 1 Гц ~ 999 Гц, единица 1 Гц
2.X.XX (знака после запятой в сотни): значение 1,00 кГц до 9,99 кГц В 0,01 кГц
3.X X.X (знака после запятой в десять знака после запятой): стоимость составляет 10,0 кГц ~ 99,9 кГц; Единица измерения 0,1 кГц
4.X.X.X. (полная Десятичная точка): значение 100 кГц ~ 160 кГц, единица 1 кГц
Е. Г:
100 представляет 100 Гц
1,00 означает 1,00 кГц
10,0 означает 10 кГц
1.0.0. Представляет 100 кГц
Рабочий цикл 0 ~ 100% Регулируемый

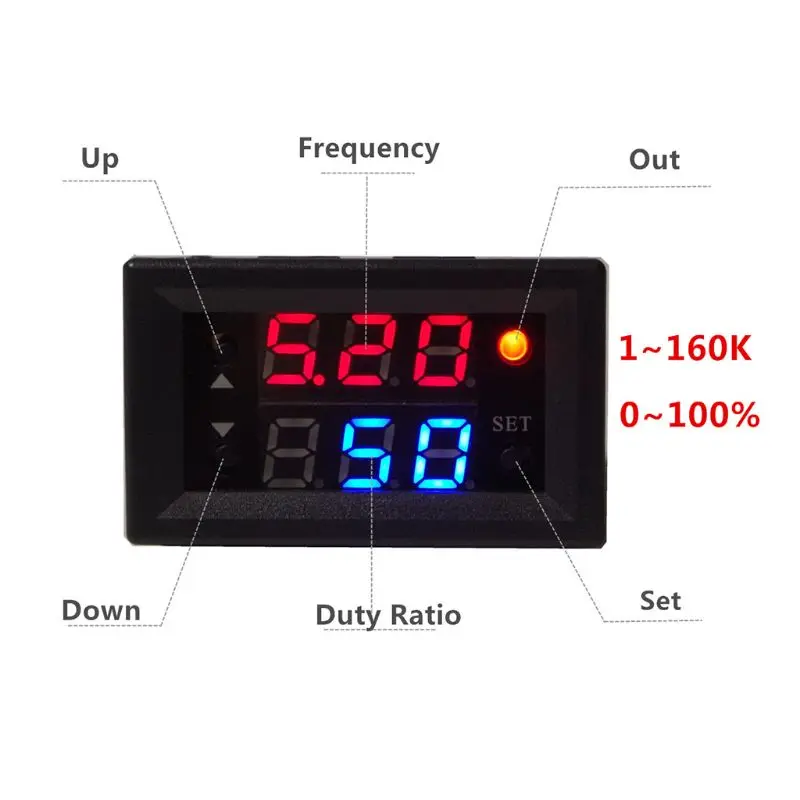

Процесс настройки:
1. Нажмите кнопку SET. Параметр частоты мигает. Установите частоту с помощью кнопки вверх или вниз.
2. Нажмите кнопку SET. Параметр рабочего цикла мигает. Установите рабочий цикл, нажав кнопки вверх или вниз.
3. Нажмите кнопку SET, чтобы выйти из настройки
4. Нажмите и удерживайте кнопки вверх и вниз, чтобы быстро увеличить или уменьшить
5. Данные автоматически запоминаются, и все параметры настройки будут сохранены при выключении питания.
