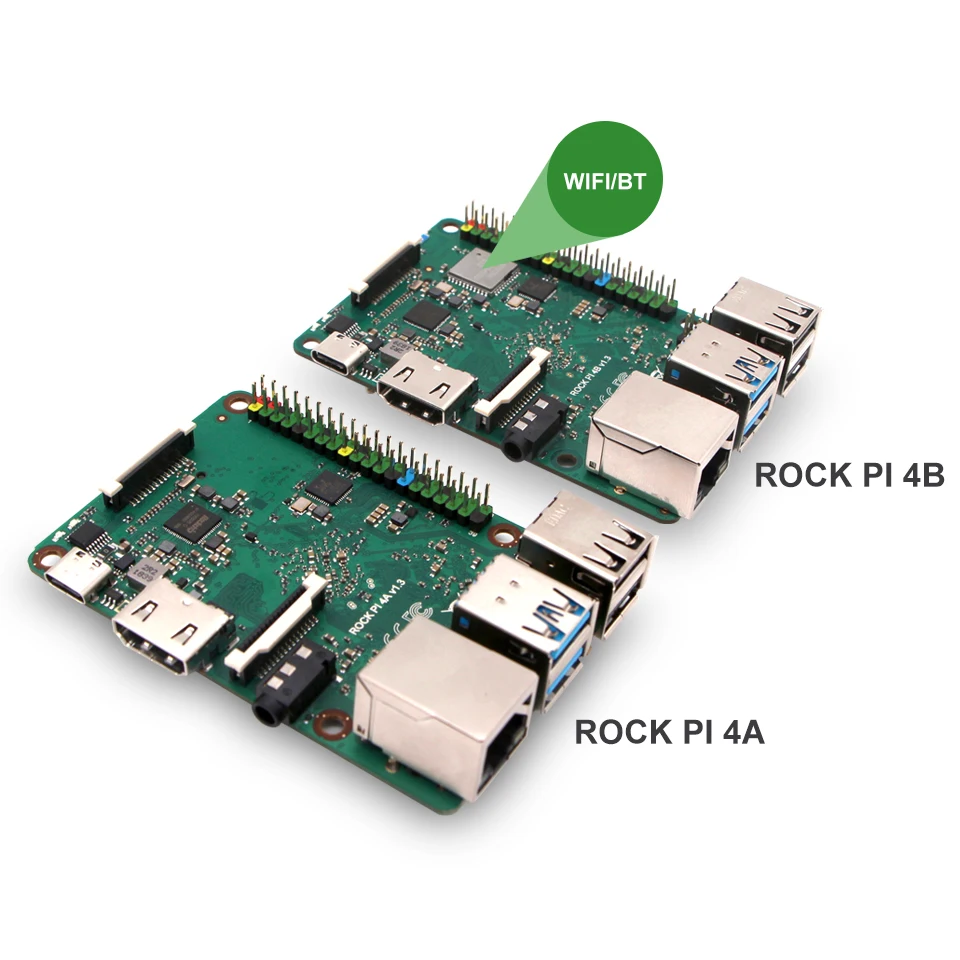

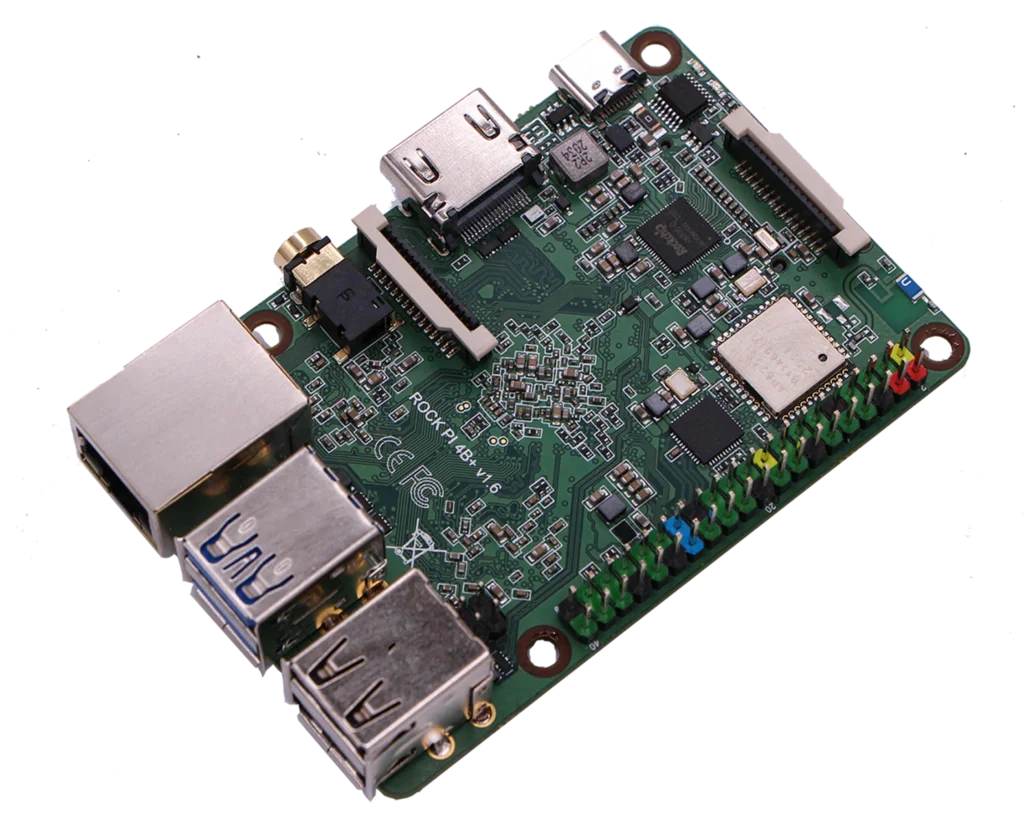

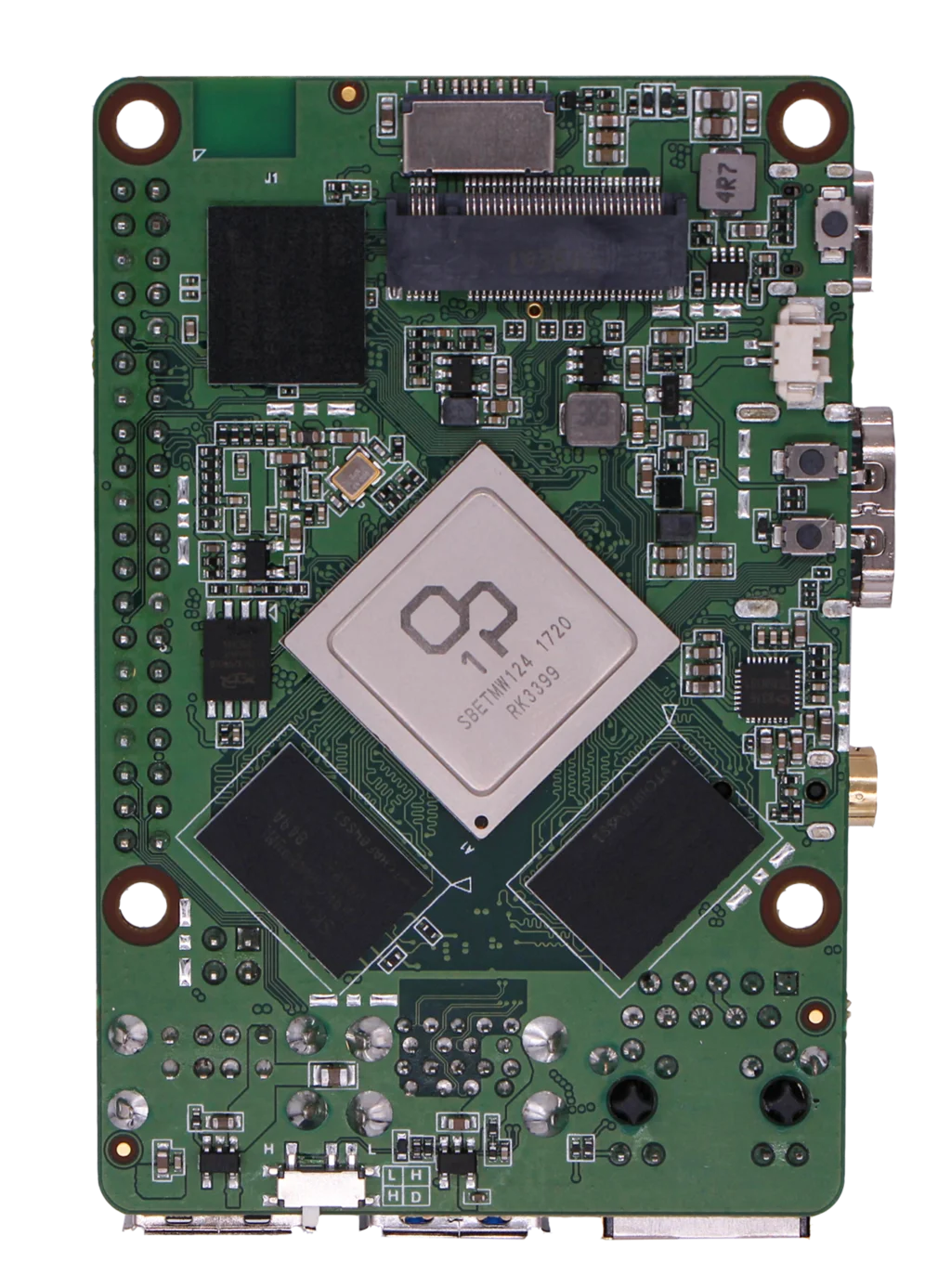

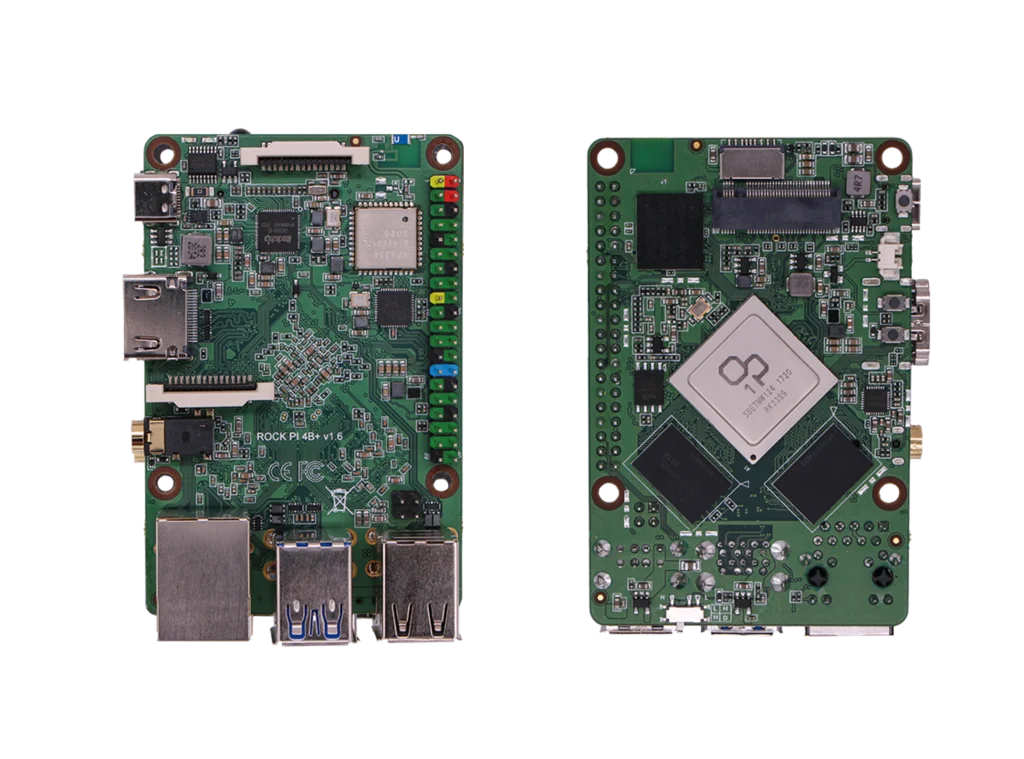

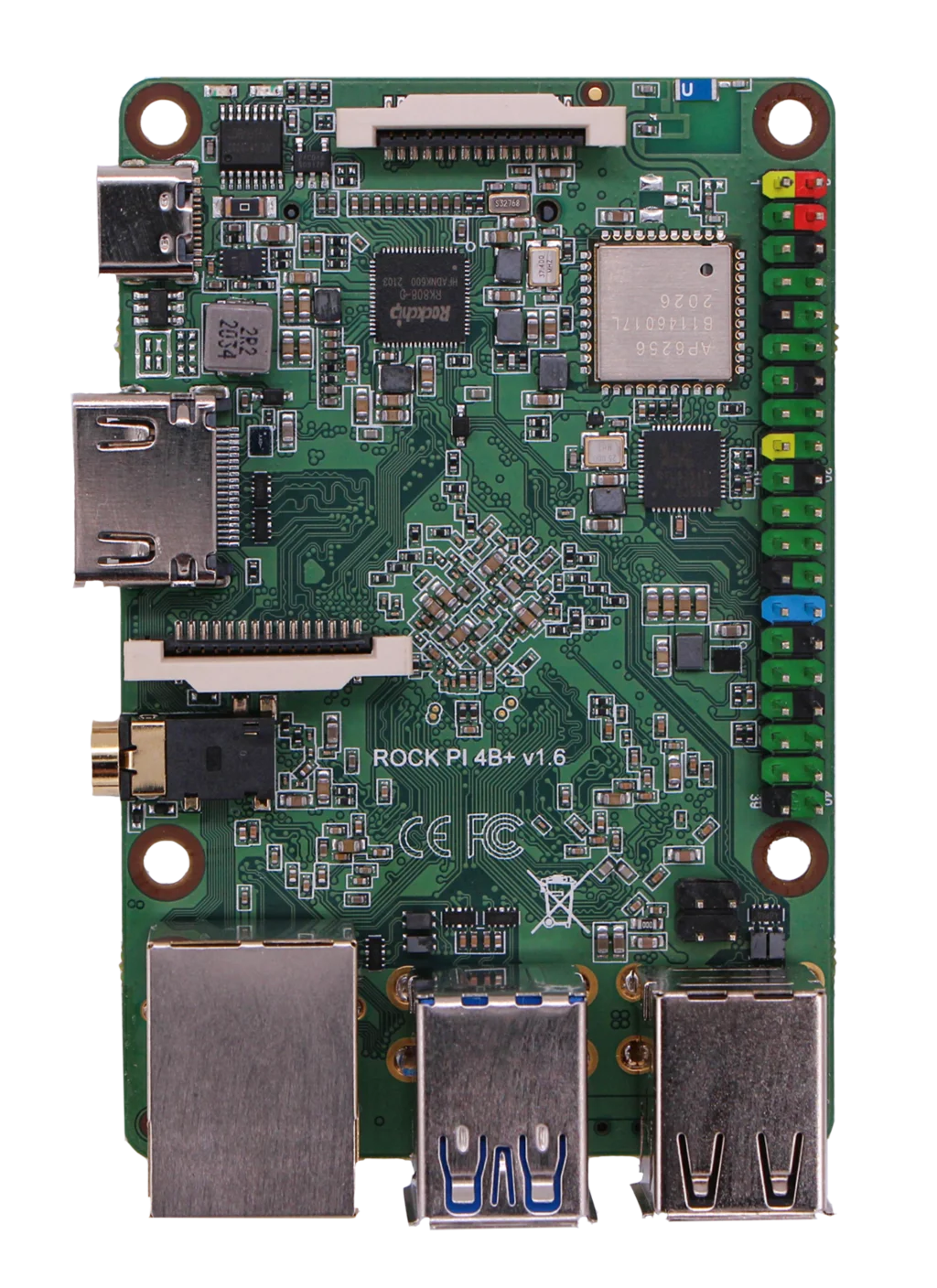

ROCK PI 4 Plus Модель B Rockchip RK3399 SBC/одноплатный компьютер (обновленная версия Rock Pi 4B) pi 4B +

Модель

ROCK PI 4 модель A

ROCK PI 4 Модель B

Процессор

Шестигранный процессор 64 бит

Rockchip RK3399

Двойной Cortex-72, частота 1,8 ГГц с qual Cortex-A53, частота 1,4 ГГц

Mali T860MP4 gpu, поддержка OpenGL ES 1,1/2,0/3,0/3,1/3,2, Vulkan 1,0, Open CL 1,1 1,2, DX11.

Память

LPDDR4

64bit двухканальный LPDDR4 @ 3200 МБ/с., 1 ГБ/2 ГБ/4 ГБ optioal

Хранение

Модуль eMMC (дополнительный промышленный совместимый Высокопроизводительный Модуль eMMC, 8 ГБ/16 ГБ/32 ГБ/64 Гб/128 ГБ в наличии)

Карточке μSD (μSD слот поддерживает до 128 ГБ μSD карты)

M.2 SSD (M.2 разъем поддерживает до 2T M2 NVME SSD)

Дисплей

HDMI 2,0 до 4k @ 60

MIPI DSI 2 полосы через разъем FPC

HDMI и MIPI DSI могут работать одновременно, поддерживает режим зеркала или расширенный режим.

Аудио

3,5 мм jack с микрофоном

Кодек HD поддерживает аудио до 24 бит/96 кГц.

Камера

MIPI CSI 2 полосы через разъем FPC, поддержка до 800 МП камеры.

Беспроводной

Нет

802,11 ac wifi

Bluetooth 5,0

С бортовой антенной

USB

USB 3,0 OTG X1, аппаратный переключатель для хоста/устройства, верхний

Хост USB 3,0 X1, выделенный канал USB 3,0, нижний

Хост USB 2,0 X2

Ethernet

GbE LAN

GbE LAN с поддержкой Ethernet (PoE)

Требуется дополнительная шляпа для питания от PoE

IO

40-контактный расширительный разъем

2 x UART

2 шины SPI

3 шины I2C

1 x PCM/I2S

1 x SPDIF

2 x ШИМ

1 x ADC

6 x GPIO

2x5 в постоянного тока

2x3,3 V питания постоянного тока в

Прочие ожерелья и подвески

RTC

Аккумулятор RTC разъем для резервного копирования (опционально)

Мощность

USB PD, поддержка USB Type C PD 2,0, 9V/2A, 12V/2A, 15V/2A, 20V/2A.

Qualcomm? Быстрая зарядка: поддержка адаптера QC 3,0/2,0, 9 В/2A, 12 В/1.5A

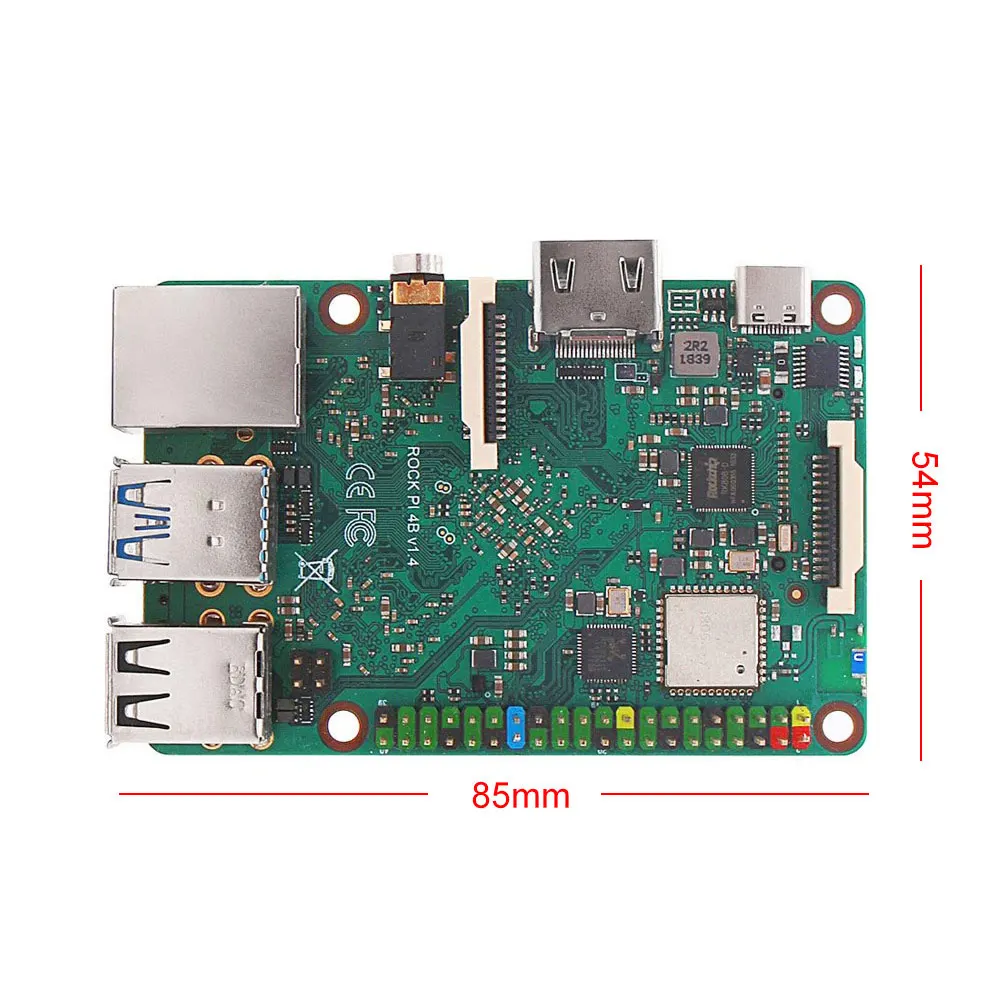

Размеры

85 мм x 54 мм

Брендовая модель

Rock Pi4 Модель B

Tinker Board S

Nano Pi M4

Процессор:

RK3399

RK3288

RK3399

Графический процессор

Mali T864

Рука? Mali?-T764 GPU * 1

Mali T864

Память:

LPDDR4 64bit двухканальный LPDDR4 @ 3200 МБ/с., 4 Гб

Dual-CH LPDDR3 2 Гб

2 ГБ DDR3/4 ГБ LPDDR3 1866 МБ/с.

Хранение:

EMMC модуль опционально промышленный совместимый высокопроизводительный eMMC модуль, 8G/16G/32G/64G/128G в наличии uSD слот для карты uSD Поддержка до 128G uSD карта M.2 SSD M.2 разъем поддерживает до 2T M.2 NVME SSDeMMC розетка до 128 ГБ

Micro SD(TF) на борту 16 Гб Emmc

Разъем eMMC с пользовательским интерфейсом, карта uSD до 128GB

Ethernet:

Для питания от PoE требуется дополнительная шляпа GbE LAN с поддержкой PoE

RTL GB LAN

Native Gbps Ethernet

Wifi/БТ:

802,11 ac wifi Bluetooth 5,0 с бортовой антенной

802,11 b/g/n, Bluetooth V4.0 + EDR

802.11a/b/g/n/ac, Bluetooth 4,1, двойной Антенный интерфейс

Аудио:

3,5 мм двойной канал наушников/HDMI/микро телефон Входной HD кодек, который поддерживает до 24-бит/96 кГц аудио.

RTL HD кодек с 1x3,5 мм аудио разъем поддерживает Подключаемый модуль обнаружения и автоматическ-переключатель

3,5 мм двойной канал наушников/HDMI/микро телефон Входной

Видео

Вход

2 полосы MIPI CSI, до 8MPix/s, поддерживает одновременный ввод данных двойной камеры, совместимой с официальной камерой Raspberry Pi

MIPI CSI

Один или два 4-канальная MIPI-CSI, двойной ISP, до 13 Мпикс/s, Поддерживает одновременное подключение ввода двойная камера для передачи данных

Видеовыход

HDMI 2,0 до 4k @ 60 MIPI DSI 2 полосы через разъем FPC HDMI и MIPI DSI могут работать одновременно, поддерживает режим зеркала или режим расширения. Совместим с официальным дисплеем Raspberry Pi

1x15-pin MIPI DSI, максимальная поддержка HD 1 x HDMI до 4K/30fps HDMI CEC аппаратных средств готов

HDMI: HDMI 2.0a, поддерживает 4K @ 60Hz,HDCP 1,4/2,2; Один 4-полосный MIPI-DSI

USB

USB 3,0 OTG x1 аппаратный переключатель для хоста/устройства, верхний USB 3,0 хост x1 выделенный USB3.0 канал, нижний USB 2,0 хост x2

USB2.0 x 4

USB 3,0: четыре порта USB 3,0 Type-A; USB Type-C: Поддержка USB2.0 OTG и ввода питания

PCIE:

M.2 типа, 4 полосы для PCIE

Штыревой разъем

40-контактный расширительный разъем: - 1 x UART - 2 x шина SPI-2 x шина I2C-1 x PCM/I2S - 1 x SPDIF - 1 x PWM - 1 x ADC - 6 x GPIO - 2x5V DC силовой штырь-2x3,3 V силовой штырь

40-pins GPIO header

40pin GPIO удлинительные порты: 3X3V/1,8 V I2C, до 1x3V UART, 1X3V SPI, 1 x SPDIF_TX, до 8x3V GPIOs, 1x1,8 V 8 каналов I2S. Дополнительные порты 24Pin: 2 независимых хоста USB 2,0, PCIe x2, PWM x1, PowerKey

Мощность

USB PD Поддержка USB Type C PD 2,0, 9V/2A, 12V/2A, 15V/2A, 20V/2A Qualcomm? Quick ChargeTM поддерживает адаптер QC3.0/2,0, 9 В/2A, 12 В/1.5A

Micro usb 5V/2-3A

5 В/3 А постоянного тока

Операционная система

Android 7,0, Debian, Ubuntu,

Debian9 / Android6

Android 8,1, Debian, Ubuntu, Armbian

Размеры

85 мм x 54 мм (8/коробка)

6x4,3x1,5 дюймов

85 мм x 56 мм (8/коробка)
