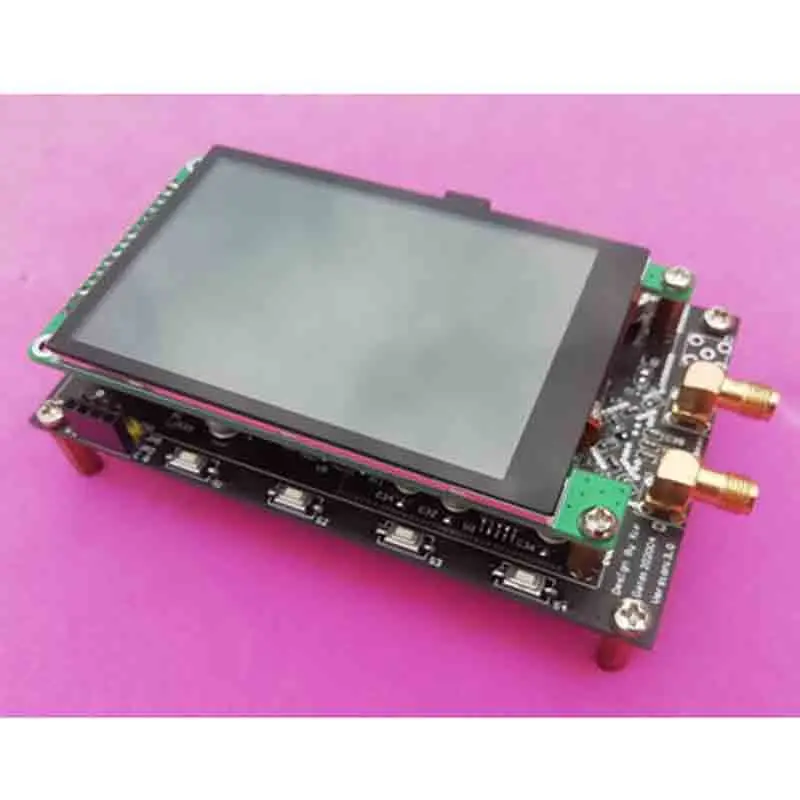

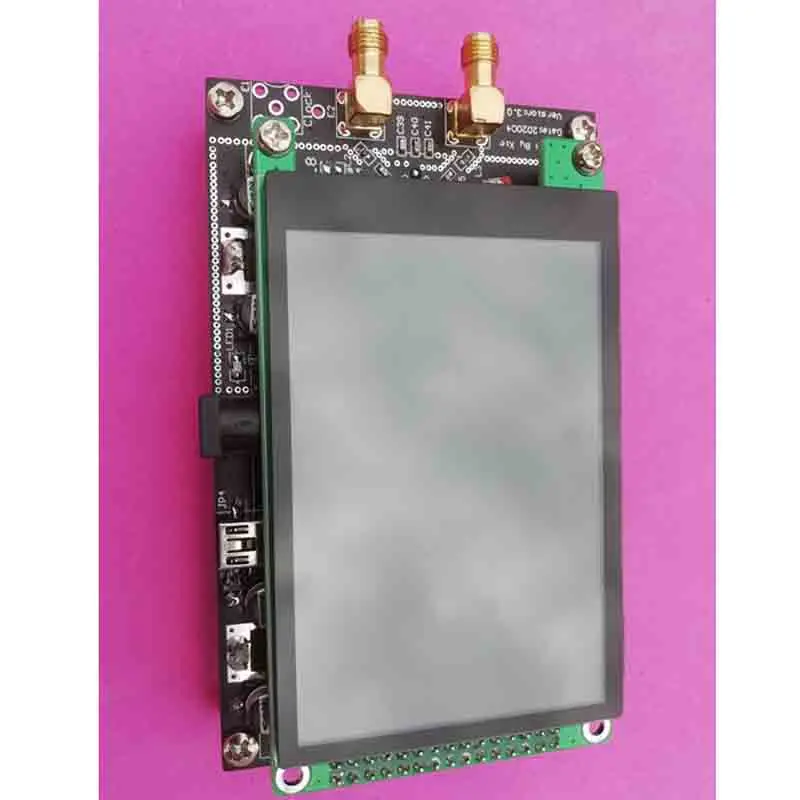

ADF4350/ADF4351 цветной экран модуль V3

1. Особенности модуля:

1. Модуль ADF4350/ADF4531 построен старшими инженерами с полным описанием дизайна официальной версии; Печатная плата имеет красивый внешний вид, разумную компоновку и дизайн, а также изысканные материалы;

2. V3-это существенная обновленная версия предыдущей версии, в основном включает:

A. Чтобы улучшить качество выходного сигнала, значительно оптимизируйте схему;

B. Экран дисплея обновлен с 2,8 до 3,5 дюймов, а резистивный тач обновлен до емкостного касания. Повысьте удобство использования;

C. Добавлена функция управления программным обеспечением ПК, и программное обеспечение ПК может управлять выходом модуля через последовательный порт TTL;

3. Диапазон выходных частот: 138-4,4 ГГц (ADF4350), 35-4,4 ГГц (ADF4351);

4. Модуль может реализовать следующие функции: Точечная частота, развертка одной частоты, развертка частоты интервала, развертка непрерывной частоты, выходной переключатель и управление выходной мощностью (+ 5, + 2, -1, -4, специальные инструкции: эти четыре номера представляют только 4 передачи, а не значение мощности выходного сигнала).

5. Есть три режима работы модуля: А. Управление сенсорным экраном; b. Управление программным обеспечением ПК; 3. Управление клавишами;

6.Функция кнопки: 1. FSK (самая быстрая обработка сигнала 10 мс); 2. Переключение радиочастотного выхода; 3. Развертка частоты; 4. Развертка стоп-частоты;

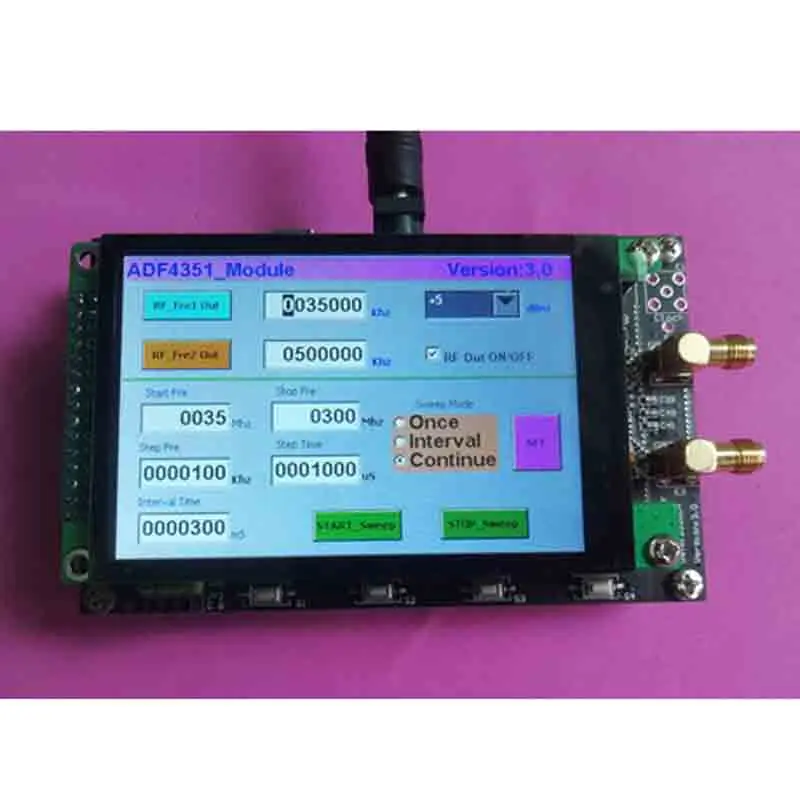

7. Интерфейс программного обеспечения ПК (см. Рисунок выше) аналогичен интерфейсу на дисплее, поэтому работа в основном та же, И операция на ПК будет отображаться на дисплее одновременно;

8.Помимо сохранения заданных параметров, модуль также может поддерживать функциональные операции. Например, если операция развертки будет выполнена, при следующем включении она будет выполнена с поддерживаемыми параметрами.

9. Режим питания: источник питания 5 В, можно напрямую использовать источник питания USB;Обратите внимание, что для более высоких требований рекомендуется использовать источник питания 5 В с низкой пульсацией, а мощность источника питания более 5 Вт (то есть 5 в 1 А или более).;

2.Измеренная Форма волны модуля:

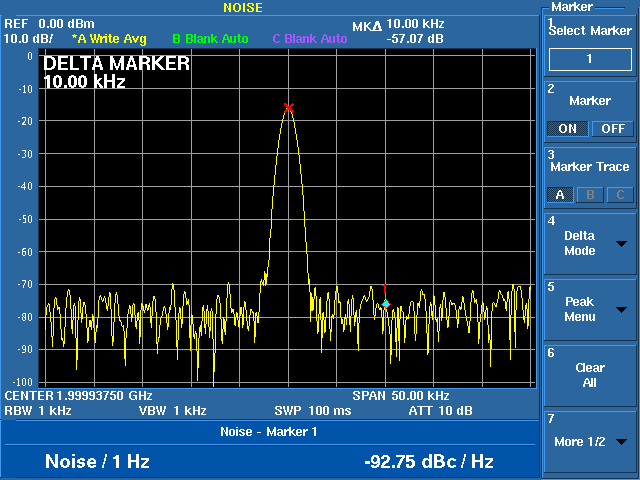

Тест фазового шума 2 ГГц

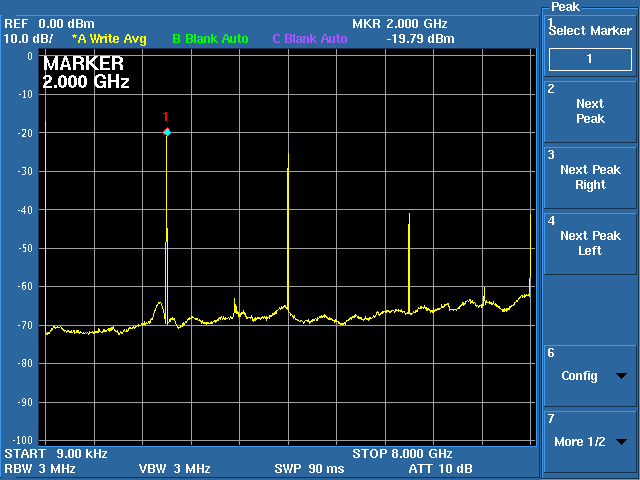

Тест полного спектра 2G

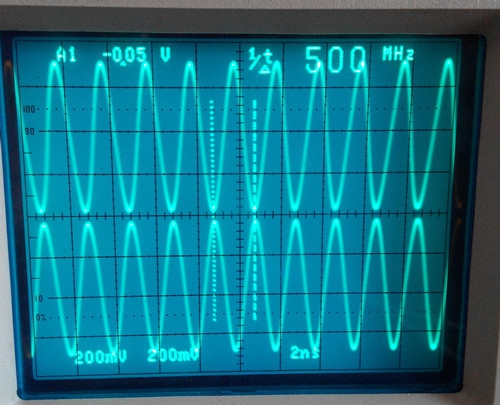

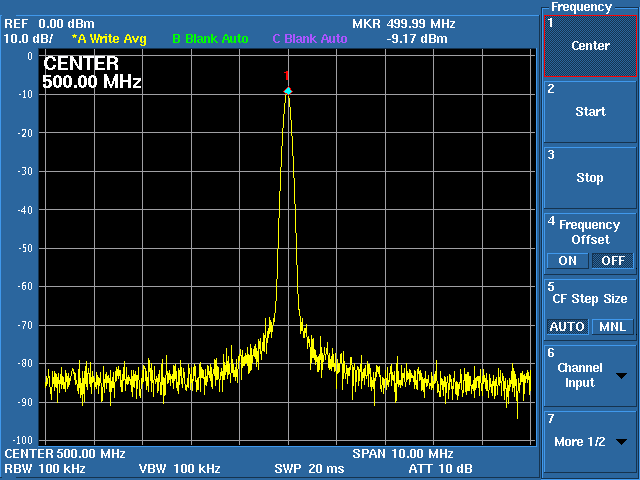

500 МГц

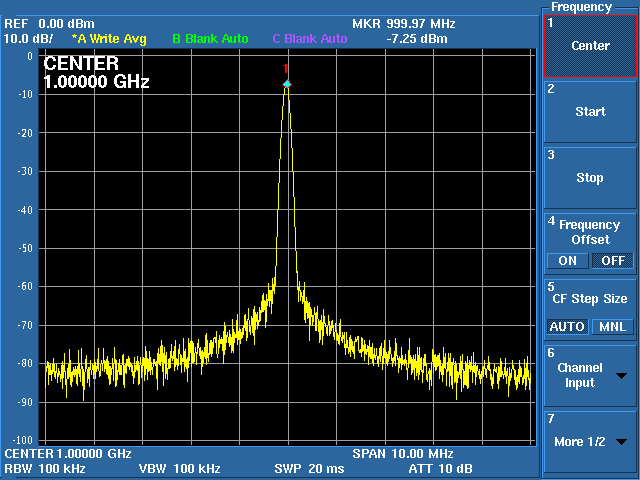

1 ГГц

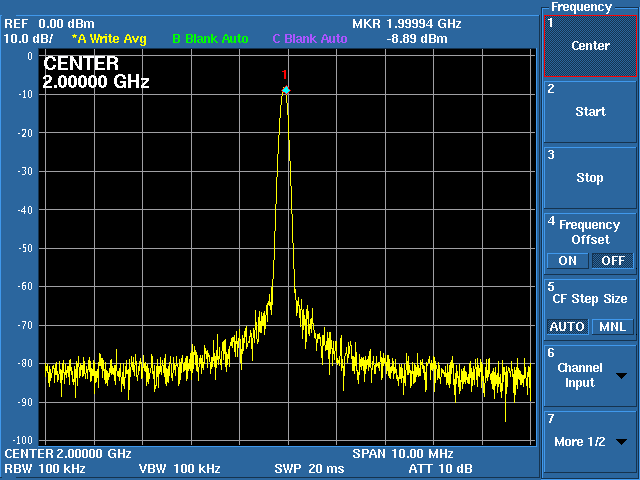

2 ГГц

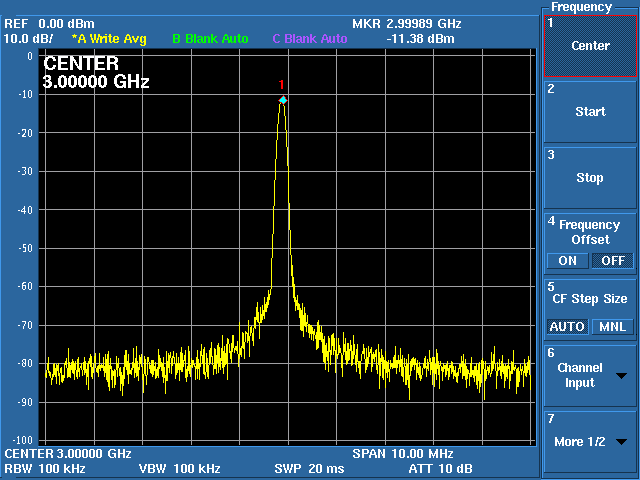

3 ГГц

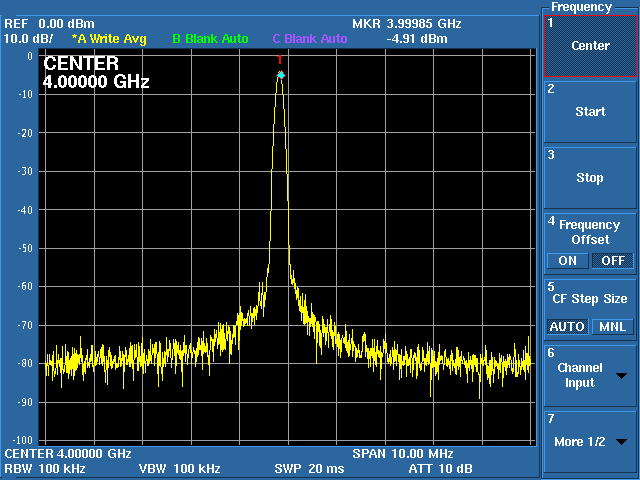

4 ГГц

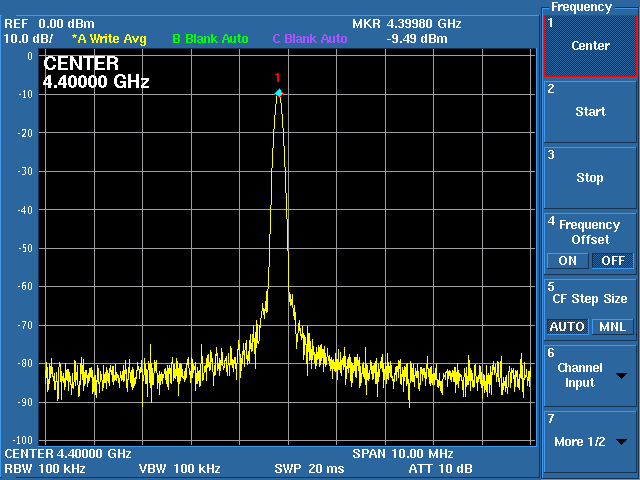

4,4 ГГц

500 м

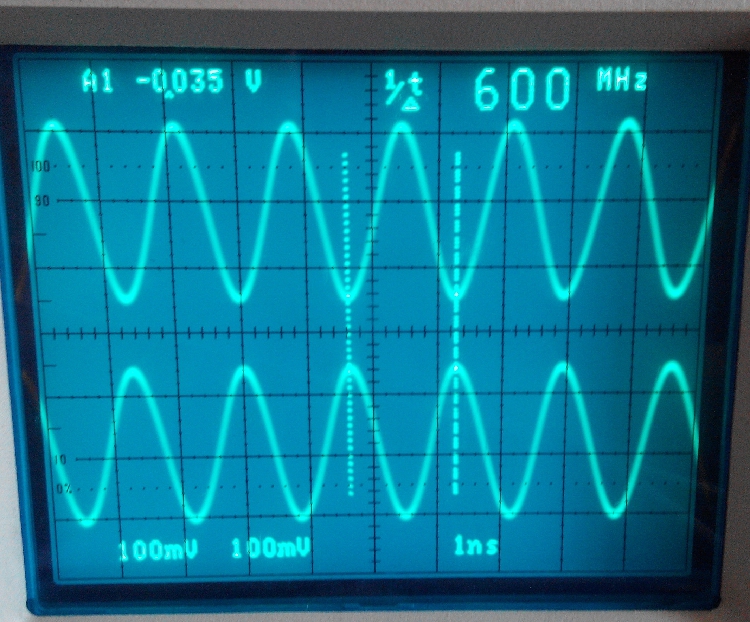

600 м

Три. Применение модуля:

1. Беспроводная инфраструктура (W-CDMA, TD-SCDMA, WiMAX, GSM, ПК, DCS, DECT)

2. Испытательное Оборудование
3. Беспроводная локальная сеть (LAN), Кабельное телевизионное оборудование
4. Генерация часов

Описание чипа:

Когда ADF4350/ADF4351 используются в комбинации с фильтром с внешним контуром и внешней опорной частотой, можно реализовать синтезатор частоты дробного N или целочисленного N с фазовой блокировкой (PLL).

ADF4350/ADF4351 имеют интегрированный генератор с регулируемым напряжением (VCO) с основной выходной частотой в диапазоне от 2200 МГц до 4400 МГц. Кроме того, с цепью Делителя Частоты 1/2/4/137,5, пользователи могут генерировать выходные частоты RF до 35 МГц/МГц. Для приложений, требующих изоляции, Выходной этап RF может быть отключен. Функцией отключения звука можно управлять контактами или программным обеспечением. В то же время он обеспечивает дополнительный ВЧ-выход и может быть выключен, когда он не используется.

• Диапазон выходных частот: от 137,5 МГц до 4400 МГц

• Фракционный-N синтезатор частоты и целый-N синтезатор частоты

• VCO с низким уровнем фазового шума

• Программируемый выход деления частоты 1/2/4/8/16

• Среднее квадратное (среднеквадратичное значение) дрожание: менее 0,4 пс среднеквадратичное значение (стандартное значение)

• Напряжение источника питания: от 3,0 в до 3,6 В

• Логическая Совместимость: 1,8 в

• Программируемый двухрежимный прескалер: 4/5 или 8/9

• Программируемая Выходная мощность

• Функция отключения звука RF

• Трехпроводной последовательный интерфейс

• Обнаружение аналогового и цифрового замка

• Режим быстрой блокировки с широкой полосой пропускания

• Цикл уменьшения скольжения
