Полностью сбалансированный широкий частотный диапазон 10K:60K многоцелевой сигнальный трансформатор, EI57X35mm размер. Первичный и вторичный может передавать сигналы переменного и постоянного тока 30 мА. Существует два вида материалов: Z11 Железный сердечник и Z9 Железный сердечник.

Приблизительно 2,5 раз наддува, полный сходство, начальной и средней школы могут пройти 30 мА постоянного и переменного тока сигналы, которые легко справляются с различных условий труда. Для предварительного усилителя, будь то ламповый усилитель или транзистор, он может легко справиться с ним.

10K: 60K сигнал 1-2,45 раз усиление напряжения, что улучшает напряжение вождения на следующем этапе.

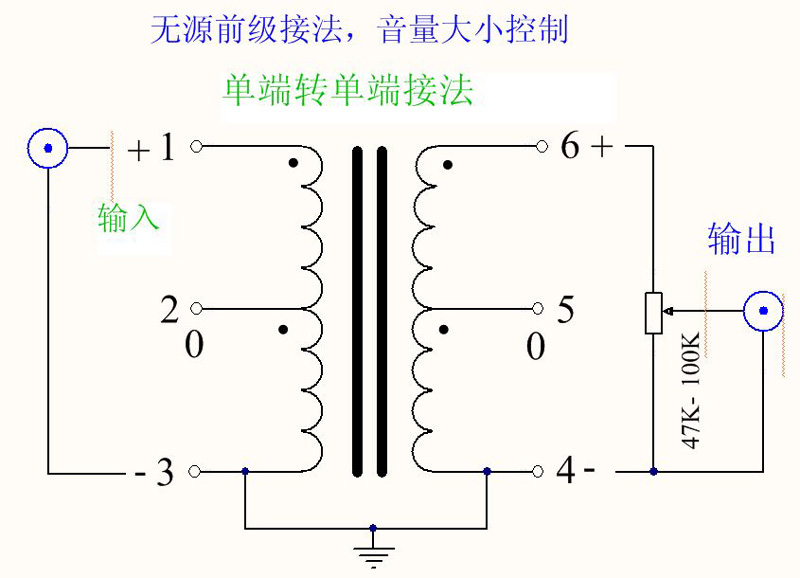

Этот трансформатор может быть одноконечным, одноконечным, сбалансированным, сбалансированным до одноконечного, а также может использоваться в качестве пассивного переднего трансформатора.

Используется для сбалансированного выхода CD для сбалансированного предварительного или сбалансированного ввода усилителя мощности.

Может использоваться для декодирования сбалансированного выхода для сбалансированного предварительного или сбалансированного ввода усилителя мощности.

Его можно использовать для балансировки выхода миксера на вход сбалансированного усилителя мощности.

Этот межступенчатый трансформатор может решить единовременный и сбалансированный Интерфейс сигнала, соответствующий передним и задним этапам, с хорошим сочетанием и немедленными результатами.

Межступенчатая функция трансформатора: используется между передним и задним усилителем мощности для преобразования напряжения, согласования сопротивления и преобразования интерфейса, которая играет роль в соединении между предыдущими и последними. В то же время, он имеет очевидный эффект полировки на изменение тембра, устраняет цифровой вкус и обогащает аналогичный шарм.

Особенности:

1: 2,5 крат, используется для трубка Входное и несимметричный пуш-ап. Железный сердечник не поддерживается бумагой, и он может передавать сигналы постоянного и переменного тока 30 мА, и он не намагнично насыщается после 30 мА постоянного тока. Эффект выдающийся.

2: используйте после CD, декодер, компьютер, мобильный телефон, MP3, преусилитель транзисторов, ламповый преусилитель и другие источники звука.

3: Односторонний/сбалансированный вход сигнала, односторонний/сбалансированный выход сигнала, перевернутый выход, сбалансированный выход. Перевернутый фазовый выход может использовать BTL цепь, усилитель мощности моста и т. Д.

4: используется для работы с электронными трубками, управление сигналами, преобразование напряжения, согласование сопротивления, Инверсия фазы сигнала, преобразование Интерфейса и т. д. Которые играют роль в связывании между предыдущими и последними.

5: Он имеет очевидный эффект полировки на изменение тембра, устраняет цифровой вкус и обогащает аналогичный шарм.

Короче говоря, этот трансформатор интегрирует функции входного трансформатора, ведущего трансформатора, межступенчатого трансформатора, конверсионного трансформатора и инверторного трансформатора.

Сбалансированный выход может решить преобразование и соответствие переднего и заднего односторонних сбалансированных интерфейсов сигнала, и удобство использования хорошее, и эффект является немедленным.

Этот материал EI57X35mm Z11, сердечник трансформатора вставлен, нет воздушного зазора шва, и используется специальный метод обмотки и материал. Используется для параллельного однократного использования 6N8P, 6DJ8 и других электронных трубок. Он может нормально работать без магнитного насыщения через ток постоянного тока 30 мА. Безопасно для использования.

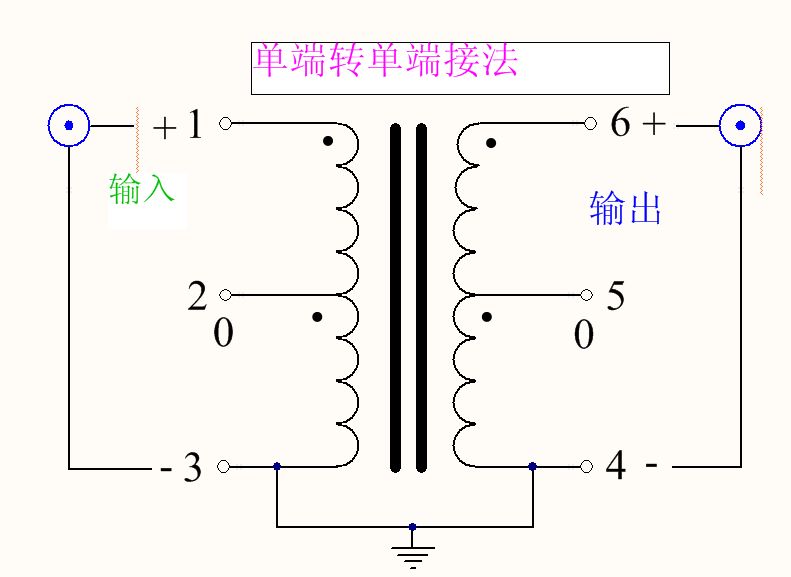

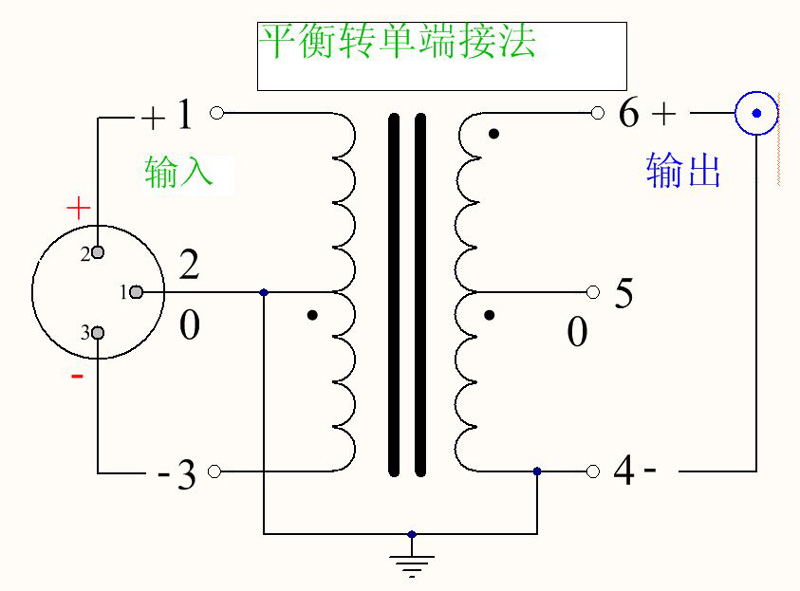

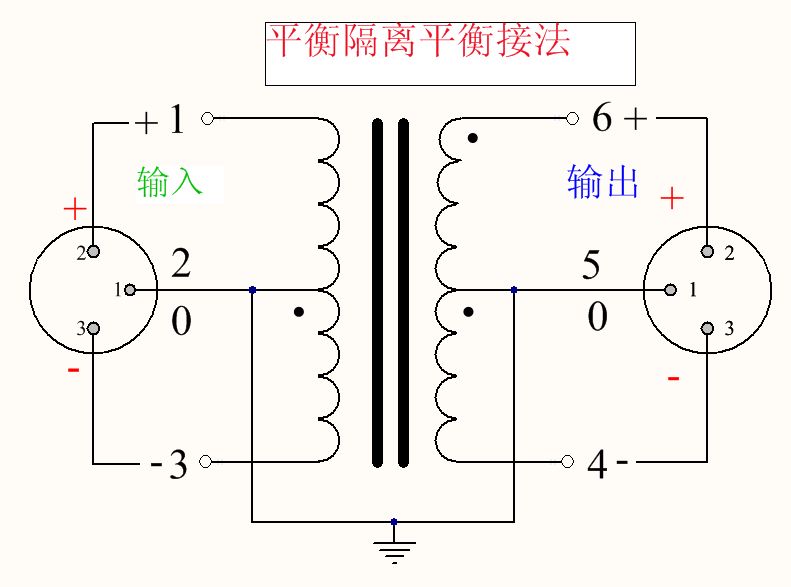

Проводка трансформатора выглядит следующим образом:

ФлуоресцентныйФлуоресцентныйФлуоресцентныйФлуоресцентныйФлуоресцентный

Трансформатор вводит 3 провода и выводит 3 провода.

Чтобы уменьшить распределенную емкость и индуктивность утечки, вторичный и вторичный трансформатор не используют обычный двухпроводный параллельный метод обмотки. Используются специальные методы. Две группы имеют одинаковое количество витков, один и тот же диаметр провода, то же медное сопротивление, то же внутреннее сопротивление, то же напряжение и тот же ток. То же самое, верхняя и нижняя амплитуды формы волны одинаковые и симметричные, полностью двухгрупповые полностью сбалансированные и полностью симметричные сигнальные трансформаторы, полнофункциональное преобразование, высокоточное преобразование.

10K:60K z11 трансформатор с железным сердечником параметры:

Первичная индуктивность: около 68 акций

Первичная медь сопротивление: около 630 Ом

Вторичная индуктивность: около 263 ч

Сопротивление вторичной меди: около 1530 Ом

Железный сердечник не поддерживается бумагой, а основной/Вторичный имеет постоянный ток/переменный ток 30 мА.

Полоса пропускания: 20 Гц-25 кГц-0,5 дБ, 27 khz-1 дБ.

Внешние размеры: 60X65X50mm, вес 1,5 кг/пара.

Флуоресцентный

Есть также 10K:60K Z9 трансформатор с железным сердечником параметры:

Первичная индуктивность: около 150 акций

Первичная медь сопротивление: около 630 Ом

Вторичная индуктивность: около 600 ч

Сопротивление вторичной меди: около 1530 Ом

Индуктивность утечки: 32 мгн

Распределенная Емкость: 1300P

Железный сердечник не поддерживается бумагой, а основной/Вторичный имеет постоянный ток/переменный ток 30 мА.

Полоса пропускания: 20 Гц-24 кГц-0,2 дБ, 27 khz-1 дБ.

Внешние размеры: 60X65X50mm, вес 1,5 кг/пара.

Флуоресцентный

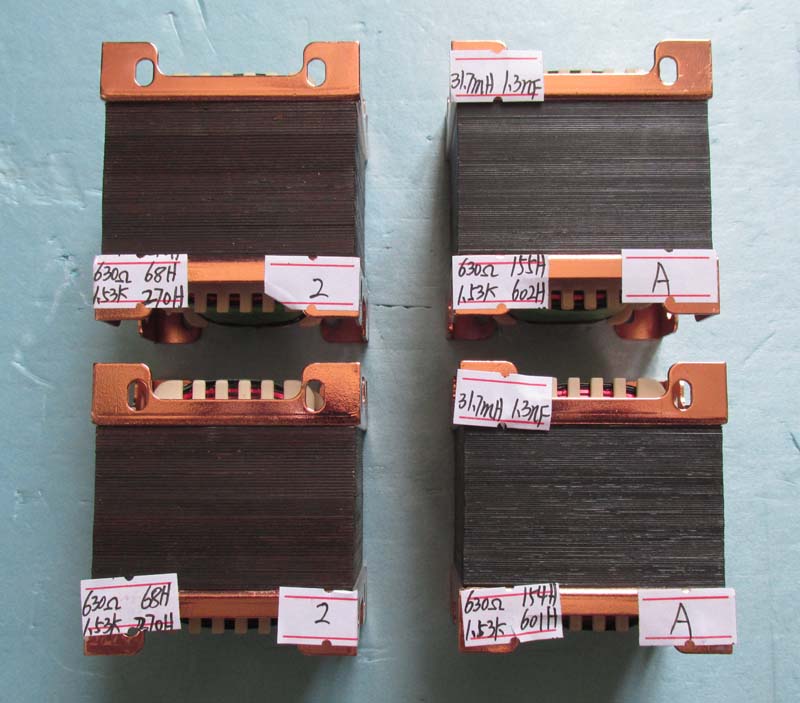

Трансформаторная индуктивность и медное сопротивление сопряжены для продажи. Параметры двух трансформаторов будут иметь небольшие ошибки и не могут быть точно такими же. Другие импедансы и функциональные трансформаторы также могут быть настроены по мере необходимости.

Испытательный инструмент:

Генератор сигналов: лидер Японии LAG-120A

Милливольтметр: японский KENEOOD VT-186

Осциллограф: японский KENEOOD CS-5175 100 МГц

Значение индуктивности будет отличаться из-за различных тестовых частотных точек, низкой частоты и большой индуктивности, высокой частоты и небольшой индуктивности. Этот продукт подлежит VICTOR Shengli 4090B Настольный цифровой прецизионный тест моста, и инструмент может быть проверен сам по себе.

Качество звука лучше, чем у ранних американских и британских сигнальных трансформаторов. Друзья, которые знают, что сигнальные трансформаторы могут сравнить параметры сами по себе.

В первые годы первичное и вторичное сопротивление постоянного тока большого трансформатора сигнала 600 Ом составляет всего десятки Ом, а первичная и вторичная индуктивность-всего несколько кур. По сравнению с предыдущей стадией низкое сопротивление слишком тяжелое и искажение большое, и индуктивность мала, а частотная характеристика низкая. Если высокая частота не может идти вверх, эффект намного уступает этому продукту. Добро пожаловать в PK.

После получения, это займет несколько дней, прежде чем звук становится все более и более красивым, поэтому вам нужно быть терпеливыми. Если у вас нет такого терпения, вы можете быстро снять его, если вы плохо слышите. Если вы решите слишком рано, вы совершите ошибки и пропустите хорошие вещи!

Если вы не знаете, как использовать проводку при покупке трансформатора, свяжитесь со службой поддержки клиентов, когда вы делаете снимок, и эта техническая поддержка продукта!

Подтверждение: из-за различных условий испытаний и оборудования, погрешность физического материала, измеренные значения индуктивности и сопротивления будут отличаться, и будут различия от изображения рекламы.

Флуоресцентный

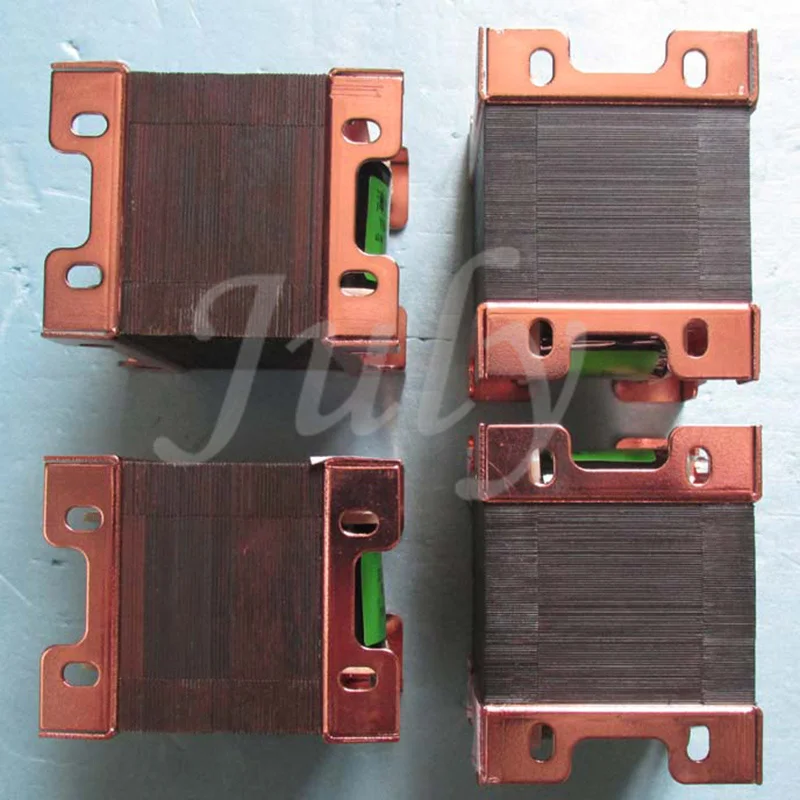

На следующем левом рисунке показан Железный сердечник Z11, а на правом рисунке показан Железный сердечник Z9. В Z11 железа чип 0,35 мм толщиной, и Z9 железа чип 0,24 мм толщиной. Индуктивность трансформатора более чем в два раза, и эффект естественно отличается.
